Дистанційна механічна система керування змішувачем рідин

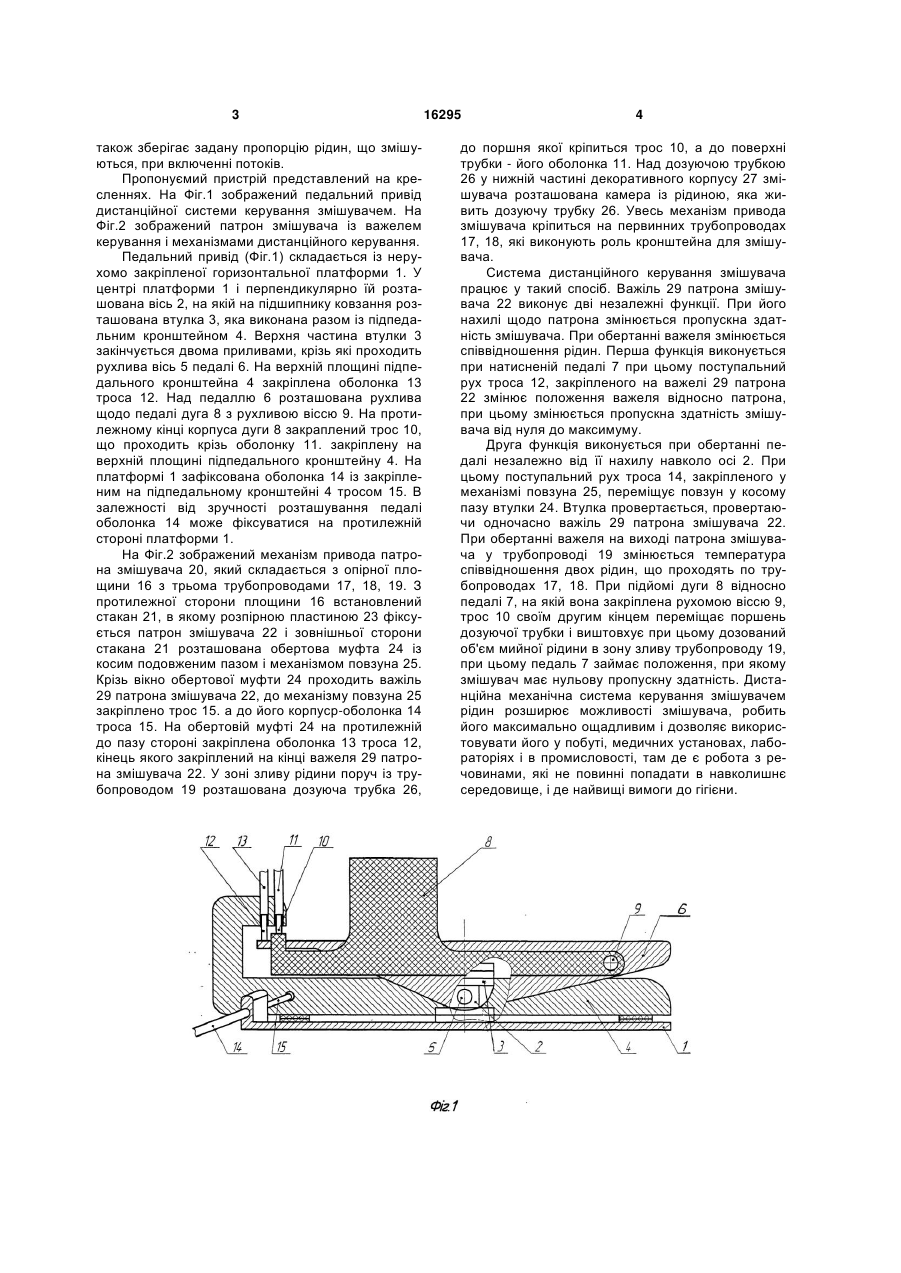

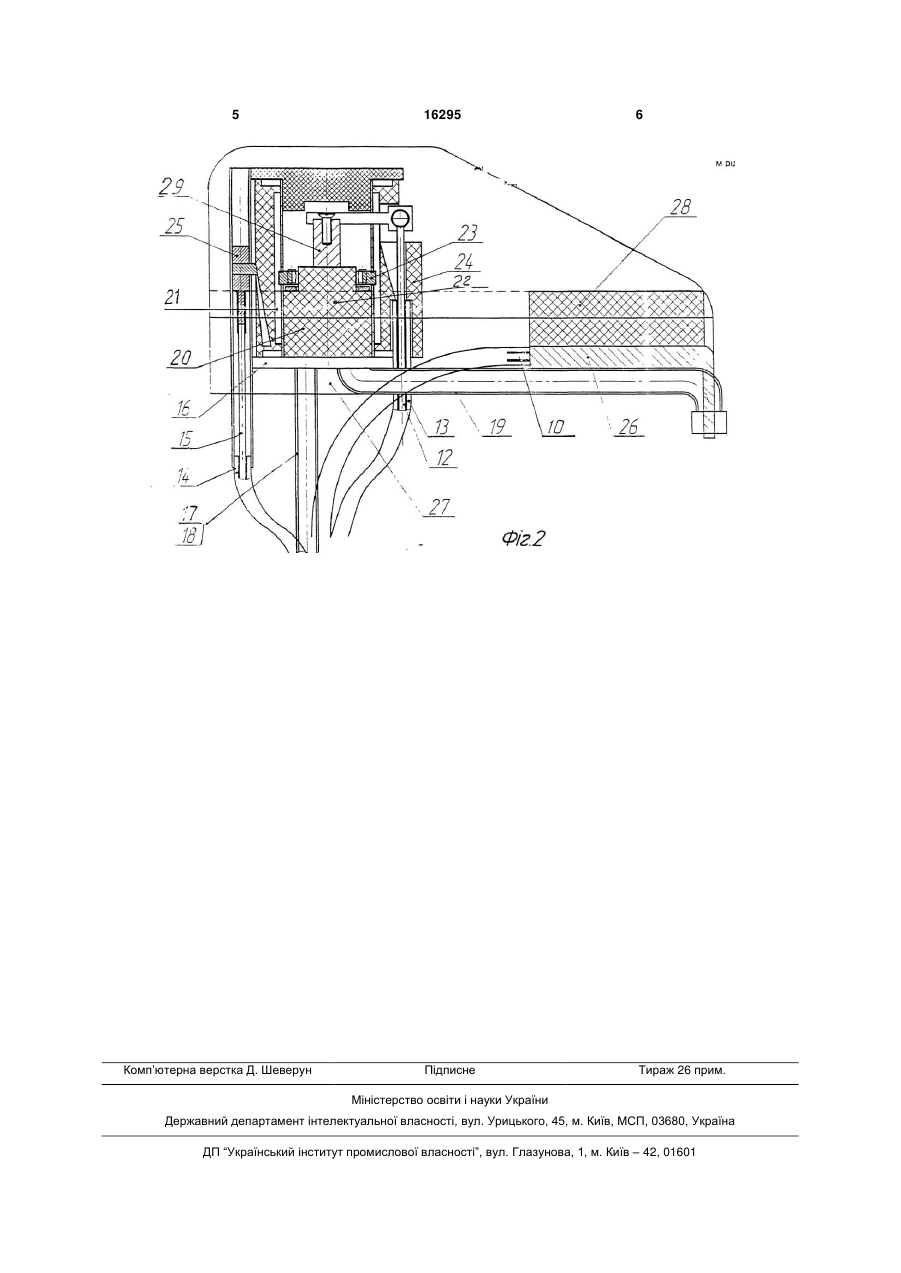

1. Дистанційна механічна система керування змішувачем рідин, що містить кран з педальним 3 також зберігає задану пропорцію рідин, що змішуються, при включенні потоків. Пропонуємий пристрій представлений на кресленнях. На Фіг.1 зображений педальний привід дистанційної системи керування змішувачем. На Фіг.2 зображений патрон змішувача із важелем керування і механізмами дистанційного керування. Педальний привід (Фіг.1) складається із нерухомо закріпленої горизонтальної платформи 1. У центрі платформи 1 і перпендикулярно їй розташована вісь 2, на якій на підшипнику ковзання розташована втулка 3, яка виконана разом із підпедальним кронштейном 4. Верхня частина втулки 3 закінчується двома приливами, крізь які проходить рухлива вісь 5 педалі 6. На верхній площині підпедального кронштейна 4 закріплена оболонка 13 троса 12. Над педаллю 6 розташована рухлива щодо педалі дуга 8 з рухливою віссю 9. На протилежному кінці корпуса дуги 8 закраплений трос 10, що проходить крізь оболонку 11. закріплену на верхній площині підпедального кронштейну 4. На платформі 1 зафіксована оболонка 14 із закріпленим на підпедальному кронштейні 4 тросом 15. В залежності від зручності розташування педалі оболонка 14 може фіксуватися на протилежній стороні платформи 1. На Фіг.2 зображений механізм привода патрона змішувача 20, який складається з опірної площини 16 з трьома трубопроводами 17, 18, 19. З протилежної сторони площини 16 встановлений стакан 21, в якому розпірною пластиною 23 фіксується патрон змішувача 22 і зовнішньої сторони стакана 21 розташована обертова муфта 24 із косим подовженим пазом і механізмом повзуна 25. Крізь вікно обертової муфти 24 проходить важіль 29 патрона змішувача 22, до механізму повзуна 25 закріплено трос 15. а до його корпуср-оболонка 14 троса 15. На обертовій муфті 24 на протилежній до пазу стороні закріплена оболонка 13 троса 12, кінець якого закріплений на кінці важеля 29 патрона змішувача 22. У зоні зливу рідини поруч із трубопроводом 19 розташована дозуюча трубка 26, 16295 4 до поршня якої кріпиться трос 10, а до поверхні трубки - його оболонка 11. Над дозуючою трубкою 26 у нижній частині декоративного корпусу 27 змішувача розташована камера із рідиною, яка живить дозуючу трубку 26. Увесь механізм привода змішувача кріпиться на первинних трубопроводах 17, 18, які виконують роль кронштейна для змішувача. Система дистанційного керування змішувача працює у такий спосіб. Важіль 29 патрона змішувача 22 виконує дві незалежні функції. При його нахилі щодо патрона змінюється пропускна здатність змішувача. При обертанні важеля змінюється співвідношення рідин. Перша функція виконується при натисненій педалі 7 при цьому поступальний рух троса 12, закріпленого на важелі 29 патрона 22 змінює положення важеля відносно патрона, при цьому змінюється пропускна здатність змішувача від нуля до максимуму. Друга функція виконується при обертанні педалі незалежно від її нахилу навколо оci 2. При цьому поступальний рух троса 14, закріпленого у механізмі повзуна 25, переміщує повзун у косому пазу втулки 24. Втулка провертається, провертаючи одночасно важіль 29 патрона змішувача 22. При обертанні важеля на виході патрона змішувача у трубопроводі 19 змінюється температура співвідношення двох рідин, що проходять по трубопроводах 17, 18. При підйомі дуги 8 відносно педалі 7, на якій вона закріплена рухомою віссю 9, трос 10 своїм другим кінцем переміщає поршень дозуючої трубки і виштовхує при цьому дозований об'єм мийної рідини в зону зливу трубопроводу 19, при цьому педаль 7 займає положення, при якому змішувач має нульову пропускну здатність. Дистанційна механічна система керування змішувачем рідин розширює можливості змішувача, робить його максимально ощадливим і дозволяє використовувати його у побуті, медичних установах, лабораторіях і в промисловості, там де є робота з речовинами, які не повинні попадати в навколишнє середовище, і де найвищі вимоги до гігієни. 5 Комп’ютерна верстка Д. Шеверун 16295 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
