Електроенергетична установка (геліо аква аеро генератор)

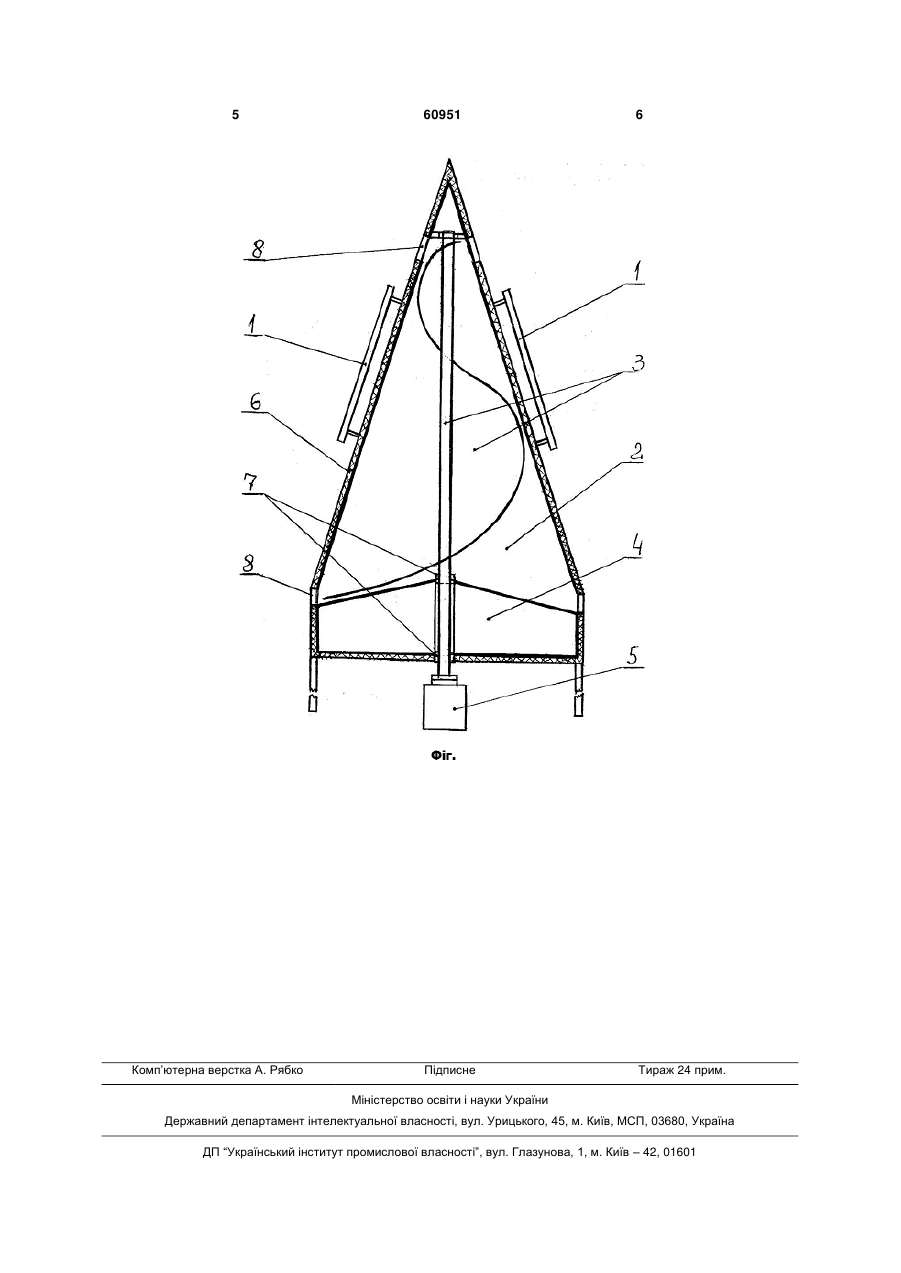

1. Електроенергетична установка, що містить вузол перетворення механічної енергії в електричну з приєднаним до нього електрогенератором та вузол перетворення енергії сонця в механічну через теплову, яка відрізняється тим, що вузол перетворення механічної енергії в електричну являє собою вертикально встановлений вал із гвинтовою лопаттю у вигляді шнека з конічною поверхнею, встановлений в аеродинамічній трубі, та має форму конуса з розширенням у нижньому перерізі з 3 ня механічної енергії в електричну виконаний у вигляді рами з лопатями вітродвигуна й установлений у найвужчій частині труби. При цьому установка, у цілому, поставлена в місці найбільшого висвітлення сонцем і зорієнтована прозорою стороною в напрямку до променів сонця. Крім того, установка може бути в нижній частині труби перекрита дном з матеріалу з найбільшим поглинанням променевої енергії. Недоліком найближчого аналога є те, що відсутня можливість одержання води для гарячого водопостачання й опалення. В основу заявленої корисної моделі поставлене технічне завдання створити енергозберігаючу електроенергетичну установку, що працює від нетрадиційних джерел енергії, а саме, енергії сонця й потоків повітря, що могла б забезпечувати споживачів електроенергією й, одночасно, гарячою водою в системах гарячого водопостачання й опалення. Поставлене технічне завдання досягається тим, що заявлена корисна модель містить вузол перетворення механічної енергії в електричну із приєднаним до нього електрогенератором і вузол перетворення енергії сонця в механічну через теплову. Вузол перетворення механічної енергії в електричну являє собою вертикально встановлений вал із гвинтовою лопаттю у вигляді шнека з конічною поверхнею, що встановлений в аеродинамічній трубі. Аеродинамічна труба має форму конуса з розширенням у нижньому перерізі й вентиляційними отворами у нижній і верхній її частині. Аеродинамічна труба має зовнішню теплоізоляцію. Вузол перетворення енергії сонця в механічну енергію через теплову містить сонячний водонагрівач, установлений на зовнішній поверхні аеродинамічної труби в місці найсприятливішому для освітлення сонцем, трубопроводи подачі холодної води до сонячного водонагрівача й відводу гарячої води до бака-накопичувача гарячої води. На бакнакопичувач гарячої води встановлю основа аеродинамічної труби. 60951 4 Суть корисної моделі пояснюється кресленням, де зображена заявлена електроенергетична установка, загальний вигляд. Як показано на кресленні, заявлена установка містить сонячний водонагрівач 1, аеродинамічну трубу 2, що має форму конуса з розширенням у нижньому перерізі, вал 3 із гвинтовою лопаттю у вигляді шнека з конічною поверхнею, металевий бак-накопичувач гарячої води 4, електрогенератор 5, теплоізоляцію 6, підшипники вала 7, вентиляційні отвори 8. Трубопроводи подачі холодної води до сонячного водонагрівача й відводу гарячої води до бака-накопичувача гарячої води умовно не показані. Заявлена електроенергетична установка працює в такий спосіб. Гаряча вода від сонячного водонагрівача 1 (можливо від природного геотермального джерела, теплового насоса й ін.) попадає в металевий бак-накопичувач гарячої води 4, що покритий теплоізоляційним шаром з усіх боків, крім верхнього, який виходить в аеродинамічну трубу 2. За рахунок великої різниці температур (як мінімум 30°С) між зовнішнім повітрям і верхньою поверхнею бака-накопичувача гарячої води 4 в аеродинамічній трубі 2 створюється тяга повітряного потоку, що, проходячи усередині аеродинамічної труби, призводить в обертовий рух вал 3. Цей обертальний момент збуджує електричний струм на обмотках електрогенератора 5. У результаті здійснення заявленої корисної моделі одержуємо енергозберігаючу електроенергетичну установку, що працює від нетрадиційних джерел енергії, а саме, енергії сонця й потоків повітря, що забезпечує споживачів електроенергією й одночасно гарячою водою в системах гарячого водопостачання й опалення. Установка характеризується простою та компактною конструкцією, придатною для використання в комунальному господарстві. 5 Комп’ютерна верстка А. Рябко 60951 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
