Захисний пристрій водяного заглибного електронасоса

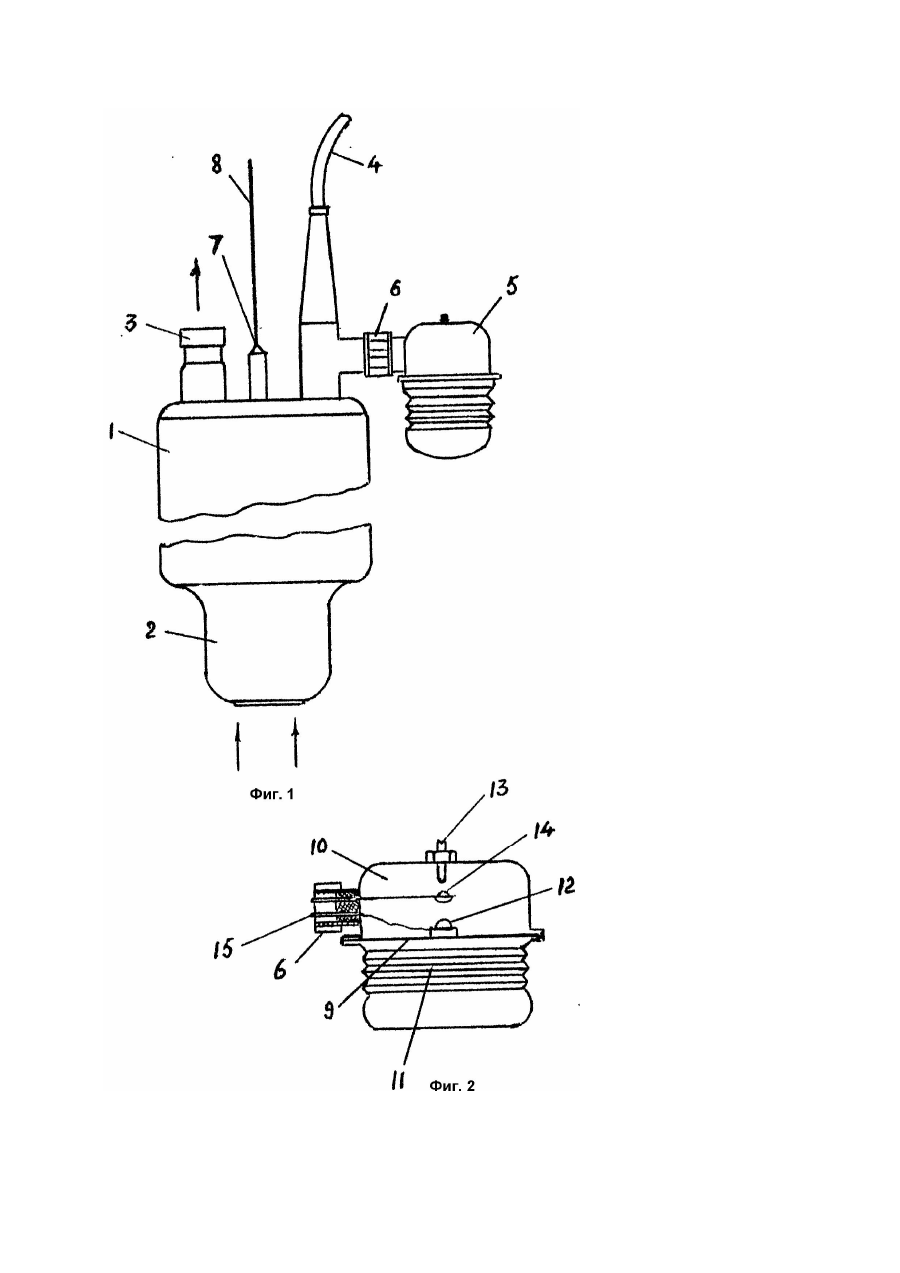

Изобретение относится к устройствам остановки электронасосов при возникновении ненормальностей в выработке, а именно к защитным устройствам водяных погружных электронасосов при понижении уровня воды ниже допустимого. При работе электронасоса в скважине или колодце не исключена возможность ее понижения ниже всасывающего патрубка, что грозит выходом электронасоса из строя. Известно защитное устройство водяного погружного электронасоса, содержащее отключающие контакты, включенные в цепь питания обмоток электродвигателя шнуровым кабелем, помещенные в корпус защитного устройства и переключающиеся с помощью поплавка [1]. Недостатком известного защитного устройства определяется тем, что части устройства и электронасос конструктивно не связаны, что вызывает неудобства в эксплуатации и проверке работоспособности перед установкой, необходимость перемонтажа для новой установки. В основу изобретения поставлена задача усовершенствования защитного устройства в котором части устройства и электронасос конструктивно связаны, что определяет технический результат - упрощение конструкции и обеспечение возможности опробования работоспособности электронасоса вне водной среды, и за счет этого обеспечиваются потребительские свойства сохранность электронасоса при понижении уровня воды в скважине или колодце. Поставленная задача решается тем, что в защитном устройстве водяного погружного электронасоса содержащем корпус, размещенные в последнем отключающие контакты, включенные в цепь питаний обмоток электродвигатели через шнуровой кабель, согласно изобретению, отключающие контакты подключенные к шнуровому кабелю посредством вилочно-розеточного соединения, корпус снабжен регулировочным винтом и разделен упругой мембраной на две герметичные камеры, причем в верхней камере расположены отключающие контакты, один из которых связан с мембраной, а второй установлен с возможностью взаимодействия с регулировочным винтом, а нижняя камера выполнена в виде поплавка с гофрированными стенками. Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается в том, что отключающие контакты подключенные к шнуровому кабелю посредством вилочнорозеточного соединения, корпус снабжен регулировочным винтом и разделен упругой мембраной на две герметические камеры, причем в верхней камере расположены отключающие контакты, один из которых связан с мембраной, а второй установлен с возможностью взаимодействия с регулировочным винтом, а нижняя камера выполнена в виде поплавка с гофрированными стенками, - это определяет технический результат, упрощение конструкции и обеспечение возможности опробования электронасоса вне водяной среды, и за счет этого обеспечиваются потребительские свойства - сохранность электронасоса при понижении уровня воды в скважине или колодце. На фиг.1 представлено защитное устройство в сборе с водяным насосом; на фиг.2 - защитное устройство, продольный разрез. Электронасос содержит корпус 1, всасывающий патрубок 2, выходной патрубок 3, шнуровой кабель 4, защитное устройство 5 и вилочно-розеточное соединение 6. В воду насос погружается и удерживается в ней за серьгу 7 канатиком 8. Защитное устройство 5 (фиг.2) содержит упругую мембрану 9, разделяющую его корпус на две герметические камеры 10 и 11. В верхней камере 10 размещены взаимодействующий с мембраной 9 подвижный отключающий контакт 12 и устанавливаемый регулировочным винтом 13 неподвижный отключающий контакт 14, выведенные на вилочнорозеточный выход 15 соединения 6. Камера 11, выполняющая роль поплавка, выполнена с гофрированными стенками. Устройство работает следующим образом. При погружении электронасоса в воду выталкивающая сила действует на камеру 11. Последняя, благодаря гофрированным стенкам, сжимается, создавая давление на мембрану 9 мембрана 9, прогибаясь, замыкает контакты 12 и 14. При понижении уровня воды выталкивающая сила уменьшается, мембрана 9 возвращается в исходное положение, разомкнув контакты 12 и 14 и прервав питание обмоток электронасоса. Для проверки работоспособности электронасоса вне воды необходимо подать питание на кабель 4 и нажать на дно гофрированной части устройства 5. При исправности всех соединений устройства 5 и обмоток двигателя электронасоса насос заработает, при прекращении нажатия - двигатель остановится, устройство и электрическая часть насоса исправны. Выполнение защитного устройства непосредственно на насосе упрощает пользование им (нет необходимости монтажа для последующих установок), а поплавка в виде гофрированной камеры устройства позволяет производить опробование на исправность при продаже.
