Вихровий пиловловник

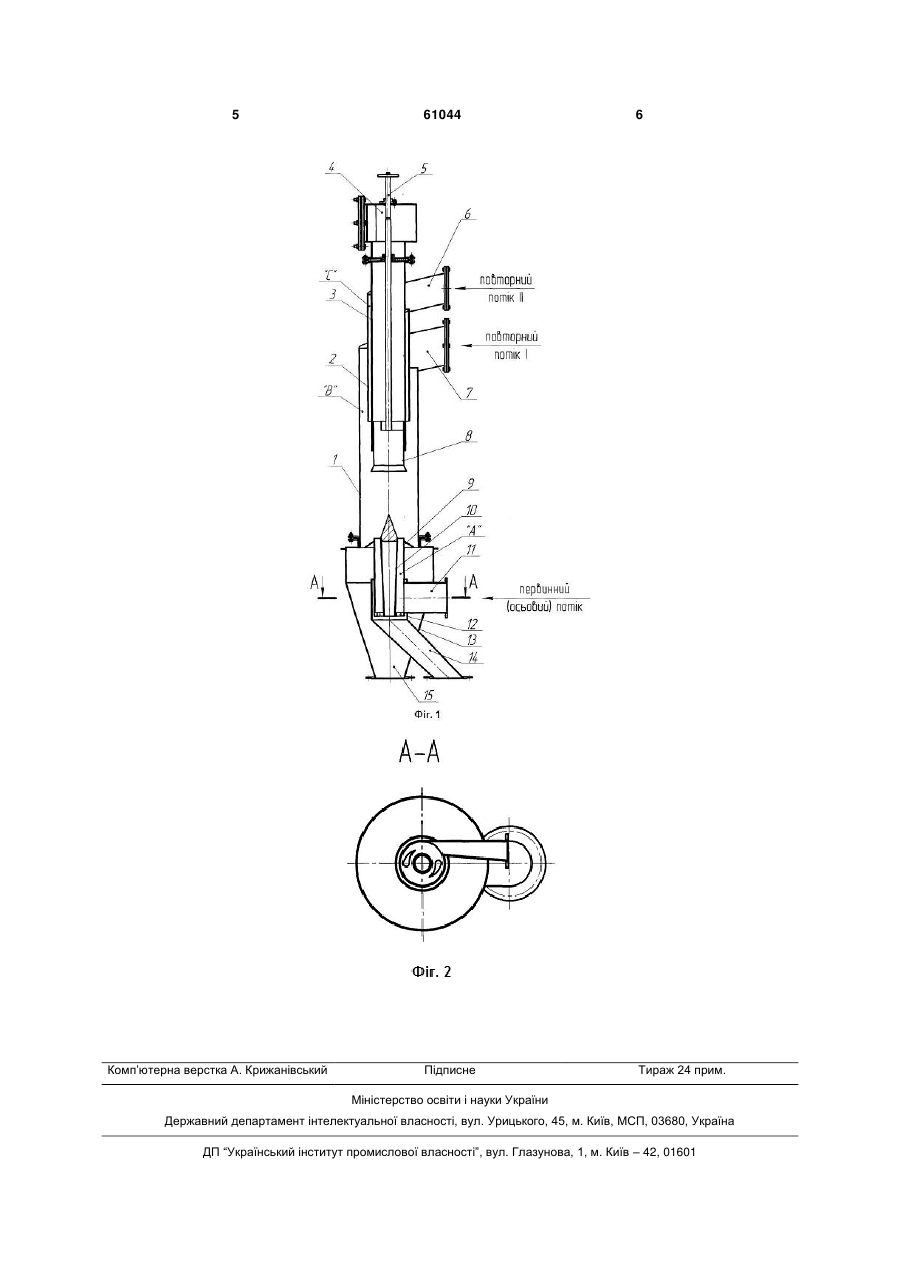

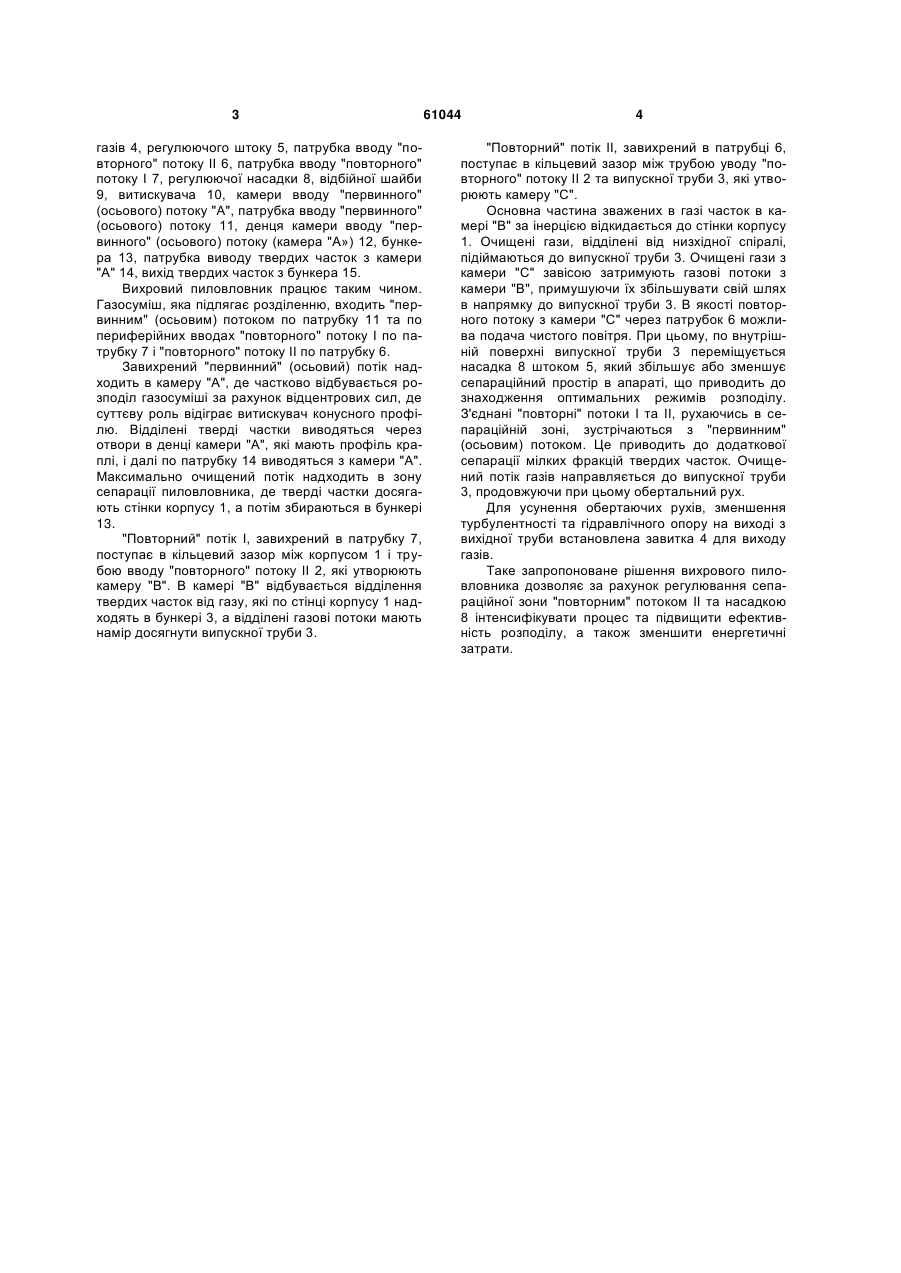

1. Вихровий пиловловник, який складається з корпусу, розміщених в його нижній частині пилозбірного бункера і "первинного" (осьового) вводу запиленого газу з вхідним патрубком - завихрювачем, відбійною шайбою і витискувачем, що має 3 газів 4, регулюючого штоку 5, патрубка вводу "повторного" потоку II 6, патрубка вводу "повторного" потоку І 7, регулюючої насадки 8, відбійної шайби 9, витискувача 10, камери вводу "первинного" (осьового) потоку "А", патрубка вводу "первинного" (осьового) потоку 11, денця камери вводу "первинного" (осьового) потоку (камера "А») 12, бункера 13, патрубка виводу твердих часток з камери "А" 14, вихід твердих часток з бункера 15. Вихровий пиловловник працює таким чином. Газосуміш, яка підлягає розділенню, входить "первинним" (осьовим) потоком по патрубку 11 та по периферійних вводах "повторного" потоку І по патрубку 7 і "повторного" потоку II по патрубку 6. Завихрений "первинний" (осьовий) потік надходить в камеру "А", де частково відбувається розподіл газосуміші за рахунок відцентрових сил, де суттєву роль відіграє витискувач конусного профілю. Відділені тверді частки виводяться через отвори в денці камери "А", які мають профіль краплі, і далі по патрубку 14 виводяться з камери "А". Максимально очищений потік надходить в зону сепарації пиловловника, де тверді частки досягають стінки корпусу 1, а потім збираються в бункері 13. "Повторний" потік І, завихрений в патрубку 7, поступає в кільцевий зазор між корпусом 1 і трубою вводу "повторного" потоку II 2, які утворюють камеру "В". В камері "В" відбувається відділення твердих часток від газу, які по стінці корпусу 1 надходять в бункері 3, а відділені газові потоки мають намір досягнути випускної труби 3. 61044 4 "Повторний" потік II, завихрений в патрубці 6, поступає в кільцевий зазор між трубою уводу "повторного" потоку II 2 та випускної труби 3, які утворюють камеру "С". Основна частина зважених в газі часток в камері "В" за інерцією відкидається до стінки корпусу 1. Очищені гази, відділені від низхідної спіралі, підіймаються до випускної труби 3. Очищені гази з камери "С" завісою затримують газові потоки з камери "В", примушуючи їх збільшувати свій шлях в напрямку до випускної труби 3. В якості повторного потоку з камери "С" через патрубок 6 можлива подача чистого повітря. При цьому, по внутрішній поверхні випускної труби 3 переміщується насадка 8 штоком 5, який збільшує або зменшує сепараційний простір в апараті, що приводить до знаходження оптимальних режимів розподілу. З'єднані "повторні" потоки І та II, рухаючись в сепараційній зоні, зустрічаються з "первинним" (осьовим) потоком. Це приводить до додаткової сепарації мілких фракцій твердих часток. Очищений потік газів направляється до випускної труби 3, продовжуючи при цьому обертальний рух. Для усунення обертаючих рухів, зменшення турбулентності та гідравлічного опору на виході з вихідної труби встановлена завитка 4 для виходу газів. Таке запропоноване рішення вихрового пиловловника дозволяє за рахунок регулювання сепараційної зони "повторним" потоком II та насадкою 8 інтенсифікувати процес та підвищити ефективність розподілу, а також зменшити енергетичні затрати. 5 Комп’ютерна верстка А. Крижанівський 61044 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
