Мостовий агрегат для сільськогосподарських робіт

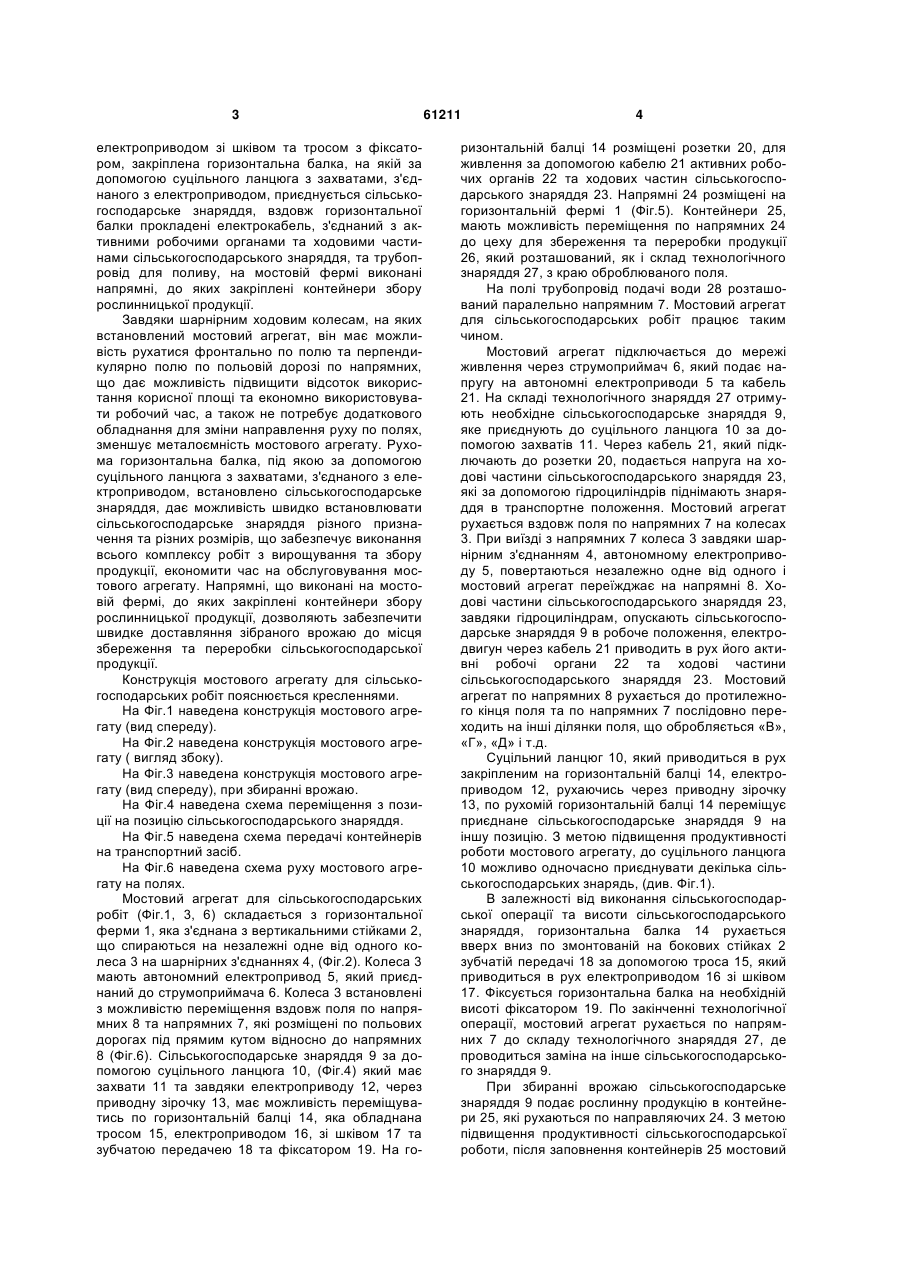

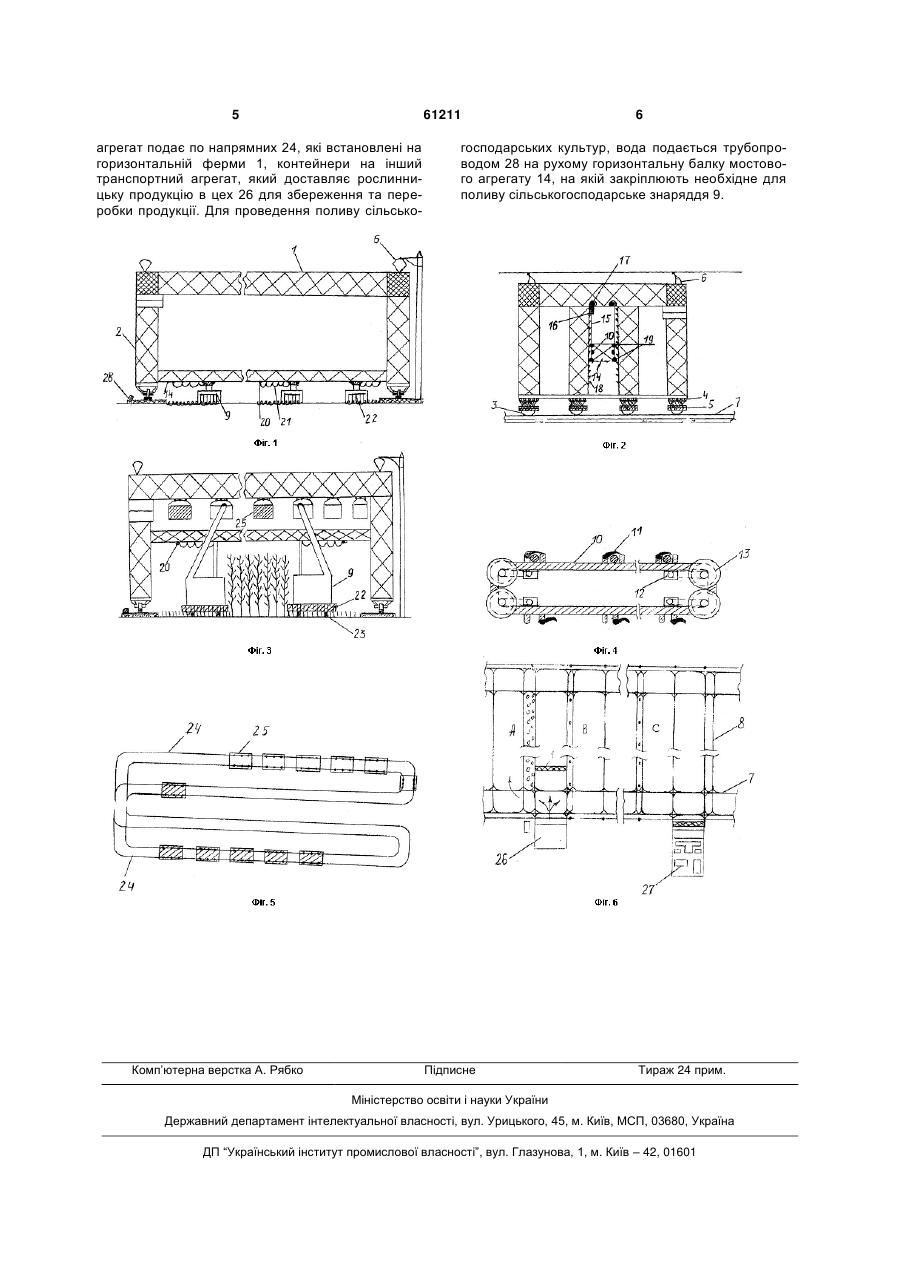

Мостовий агрегат для сільськогосподарських робіт, який включає мостову ферму, що встановлена з можливістю рухатися рельсовими коліями вздовж ділянки, яка обробляється, який відрізняється тим, що мостова ферма встановлена на щонайменше двох вертикальних опорах, до кожної з яких шарнірно приєднані ходові колеса, між вер 3 електроприводом зі шківом та тросом з фіксатором, закріплена горизонтальна балка, на якій за допомогою суцільного ланцюга з захватами, з'єднаного з електроприводом, приєднується сільськогосподарське знаряддя, вздовж горизонтальної балки прокладені електрокабель, з'єднаний з активними робочими органами та ходовими частинами сільськогосподарського знаряддя, та трубопровід для поливу, на мостовій фермі виконані напрямні, до яких закріплені контейнери збору рослинницької продукції. Завдяки шарнірним ходовим колесам, на яких встановлений мостовий агрегат, він має можливість рухатися фронтально по полю та перпендикулярно полю по польовій дорозі по напрямних, що дає можливість підвищити відсоток використання корисної площі та економно використовувати робочий час, а також не потребує додаткового обладнання для зміни направлення руху по полях, зменшує металоємність мостового агрегату. Рухома горизонтальна балка, під якою за допомогою суцільного ланцюга з захватами, з'єднаного з електроприводом, встановлено сільськогосподарське знаряддя, дає можливість швидко встановлювати сільськогосподарське знаряддя різного призначення та різних розмірів, що забезпечує виконання всього комплексу робіт з вирощування та збору продукції, економити час на обслуговування мостового агрегату. Напрямні, що виконані на мостовій фермі, до яких закріплені контейнери збору рослинницької продукції, дозволяють забезпечити швидке доставляння зібраного врожаю до місця збереження та переробки сільськогосподарської продукції. Конструкція мостового агрегату для сільськогосподарських робіт пояснюється кресленнями. На Фіг.1 наведена конструкція мостового агрегату (вид спереду). На Фіг.2 наведена конструкція мостового агрегату ( вигляд збоку). На Фіг.3 наведена конструкція мостового агрегату (вид спереду), при збиранні врожаю. На Фіг.4 наведена схема переміщення з позиції на позицію сільськогосподарського знаряддя. На Фіг.5 наведена схема передачі контейнерів на транспортний засіб. На Фіг.6 наведена схема руху мостового агрегату на полях. Мостовий агрегат для сільськогосподарських робіт (Фіг.1, 3, 6) складається з горизонтальної ферми 1, яка з'єднана з вертикальними стійками 2, що спираються на незалежні одне від одного колеса 3 на шарнірних з'єднаннях 4, (Фіг.2). Колеса 3 мають автономний електропривод 5, який приєднаний до струмоприймача 6. Колеса 3 встановлені з можливістю переміщення вздовж поля по напрямних 8 та напрямних 7, які розміщені по польових дорогах під прямим кутом відносно до напрямних 8 (Фіг.6). Сільськогосподарське знаряддя 9 за допомогою суцільного ланцюга 10, (Фіг.4) який має захвати 11 та завдяки електроприводу 12, через приводну зірочку 13, має можливість переміщуватись по горизонтальній балці 14, яка обладнана тросом 15, електроприводом 16, зі шківом 17 та зубчатою передачею 18 та фіксатором 19. На го 61211 4 ризонтальній балці 14 розміщені розетки 20, для живлення за допомогою кабелю 21 активних робочих органів 22 та ходових частин сільськогосподарського знаряддя 23. Напрямні 24 розміщені на горизонтальній фермі 1 (Фіг.5). Контейнери 25, мають можливість переміщення по напрямних 24 до цеху для збереження та переробки продукції 26, який розташований, як і склад технологічного знаряддя 27, з краю оброблюваного поля. На полі трубопровід подачі води 28 розташований паралельно напрямним 7. Мостовий агрегат для сільськогосподарських робіт працює таким чином. Мостовий агрегат підключається до мережі живлення через струмоприймач 6, який подає напругу на автономні електроприводи 5 та кабель 21. На складі технологічного знаряддя 27 отримують необхідне сільськогосподарське знаряддя 9, яке приєднують до суцільного ланцюга 10 за допомогою захватів 11. Через кабель 21, який підключають до розетки 20, подається напруга на ходові частини сільськогосподарського знаряддя 23, які за допомогою гідроциліндрів піднімають знаряддя в транспортне положення. Мостовий агрегат рухається вздовж поля по напрямних 7 на колесах 3. При виїзді з напрямних 7 колеса 3 завдяки шарнірним з'єднанням 4, автономному електроприводу 5, повертаються незалежно одне від одного і мостовий агрегат переїжджає на напрямні 8. Ходові частини сільськогосподарського знаряддя 23, завдяки гідроциліндрам, опускають сільськогосподарське знаряддя 9 в робоче положення, електродвигун через кабель 21 приводить в рух його активні робочі органи 22 та ходові частини сільськогосподарського знаряддя 23. Мостовий агрегат по напрямних 8 рухається до протилежного кінця поля та по напрямних 7 послідовно переходить на інші ділянки поля, що обробляється «В», «Г», «Д» і т.д. Суцільний ланцюг 10, який приводиться в рух закріпленим на горизонтальній балці 14, електроприводом 12, рухаючись через приводну зірочку 13, по рухомій горизонтальній балці 14 переміщує приєднане сільськогосподарське знаряддя 9 на іншу позицію. З метою підвищення продуктивності роботи мостового агрегату, до суцільного ланцюга 10 можливо одночасно приєднувати декілька сільськогосподарських знарядь, (див. Фіг.1). В залежності від виконання сільськогосподарської операції та висоти сільськогосподарського знаряддя, горизонтальна балка 14 рухається вверх вниз по змонтованій на бокових стійках 2 зубчатій передачі 18 за допомогою троса 15, який приводиться в рух електроприводом 16 зі шківом 17. Фіксується горизонтальна балка на необхідній висоті фіксатором 19. По закінченні технологічної операції, мостовий агрегат рухається по напрямних 7 до складу технологічного знаряддя 27, де проводиться заміна на інше сільськогосподарського знаряддя 9. При збиранні врожаю сільськогосподарське знаряддя 9 подає рослинну продукцію в контейнери 25, які рухаються по направляючих 24. З метою підвищення продуктивності сільськогосподарської роботи, після заповнення контейнерів 25 мостовий 5 61211 агрегат подає по напрямних 24, які встановлені на горизонтальній ферми 1, контейнери на інший транспортний агрегат, який доставляє рослинницьку продукцію в цех 26 для збереження та переробки продукції. Для проведення поливу сільсько Комп’ютерна верстка А. Рябко 6 господарських культур, вода подається трубопроводом 28 на рухому горизонтальну балку мостового агрегату 14, на якій закріплюють необхідне для поливу сільськогосподарське знаряддя 9. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
