Пристрій для різання аркушевого паперового матеріалу

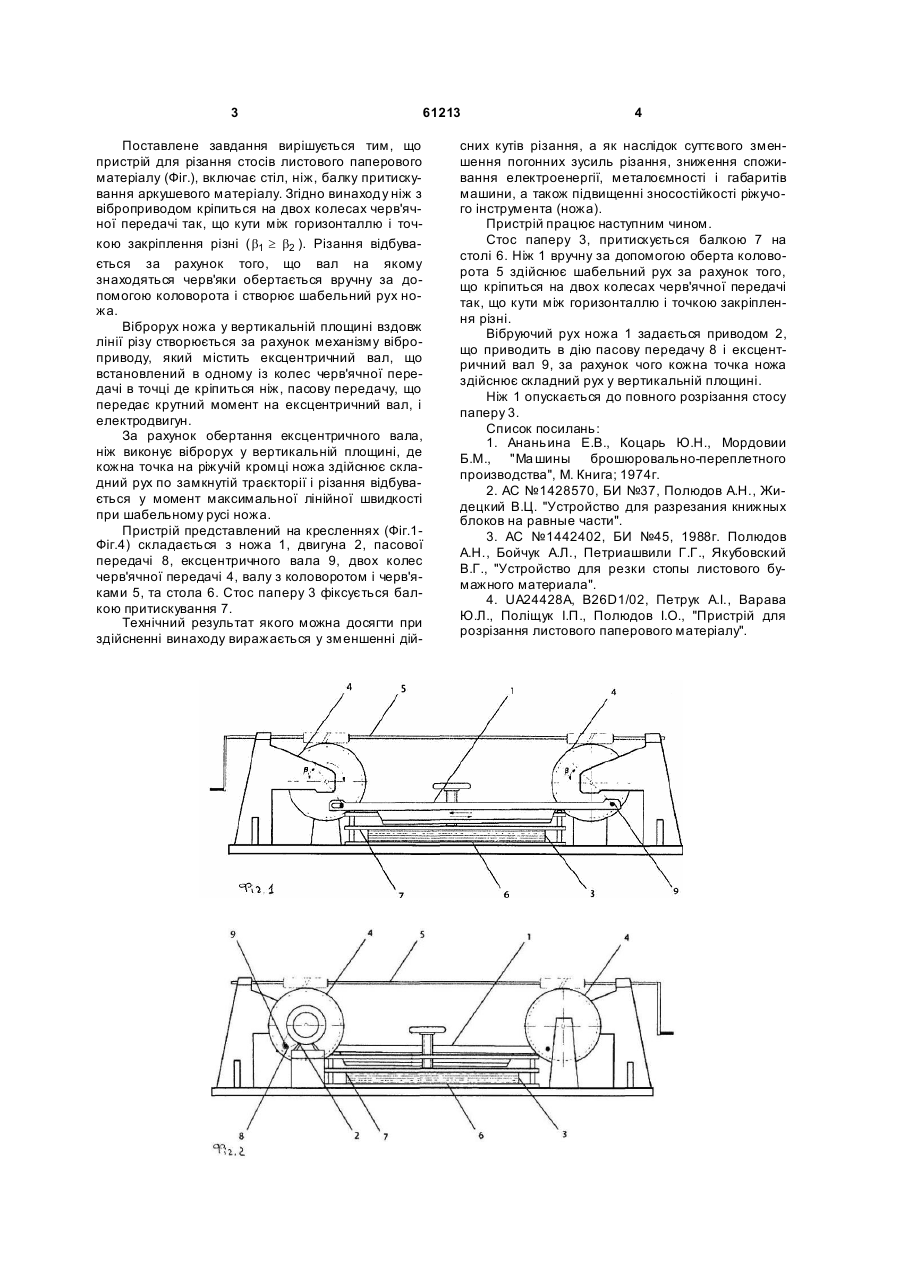

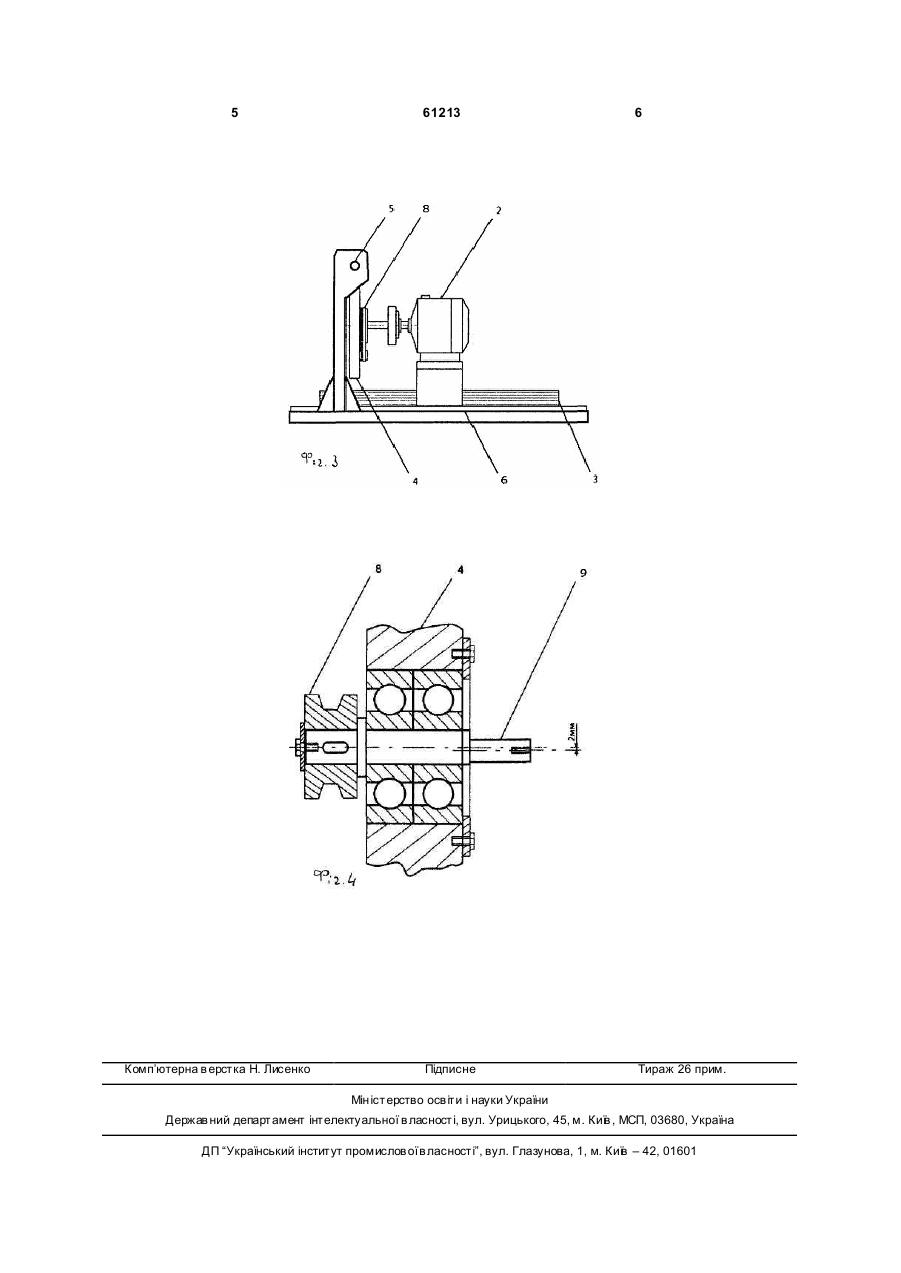

Пристрій для різання аркушевого паперового матеріалу, що містить стіл, ніж, балку притиску 3 61213 Поставлене завдання вирішується тим, що пристрій для різання стосів листового паперового матеріалу (Фіг.), включає стіл, ніж, балку притискування аркушевого матеріалу. Згідно винаходу ніж з віброприводом кріпиться на двох колесах черв'ячної передачі так, що кути між горизонталлю і точкою закріплення різні ( b1 ³ b2 ). Різання відбувається за рахунок того, що вал на якому знаходяться черв'яки обертається вручну за допомогою коловорота і створює шабельний рух ножа. Віброрух ножа у вертикальній площині вздовж лінії різу створюється за рахунок механізму віброприводу, який містить ексцентричний вал, що встановлений в одному із колес черв'ячної передачі в точці де кріпиться ніж, пасову передачу, що передає крутний момент на ексцентричний вал, і електродвигун. За рахунок обертання ексцентричного вала, ніж виконує віброрух у вертикальній площині, де кожна точка на ріжучій кромці ножа здійснює складний рух по замкнутій траєкторії і різання відбувається у момент максимальної лінійної швидкості при шабельному русі ножа. Пристрій представлений на кресленнях (Фіг.1Фіг.4) складається з ножа 1, двигуна 2, пасової передачі 8, ексцентричного вала 9, двох колес черв'ячної передачі 4, валу з коловоротом і черв'яками 5, та стола 6. Стос паперу 3 фіксується балкою притискування 7. Технічний результат якого можна досягти при здійсненні винаходу виражається у зменшенні дій 4 сних кутів різання, а як наслідок суттєвого зменшення погонних зусиль різання, зниження споживання електроенергії, металоємності і габаритів машини, а також підвищенні зносостійкості ріжучого інструмента (ножа). Пристрій працює наступним чином. Стос паперу 3, притискується балкою 7 на столі 6. Ніж 1 вручну за допомогою оберта коловорота 5 здійснює шабельний рух за рахунок того, що кріпиться на двох колесах черв'ячної передачі так, що кути між горизонталлю і точкою закріплення різні. Вібруючий рух ножа 1 задається приводом 2, що приводить в дію пасову передачу 8 і ексцентричний вал 9, за рахунок чого кожна точка ножа здійснює складний рух у вертикальній площині. Ніж 1 опускається до повного розрізання стосу паперу 3. Список посилань: 1. Ананьина Е.В., Коцарь Ю.Н., Мордовии Б.М., "Ма шины брошюровально-переплетного производства", М. Книга; 1974г. 2. АС №1428570, БИ №37, Полюдов А.Н., Жидецкий В.Ц. "Устройство для разрезания книжных блоков на равные части". 3. АС №1442402, БИ №45, 1988г. Полюдов А.Н., Бойчук А.Л., Петриашвили Г.Г., Якубовский В.Г., "Устройство для резки стопы листового бумажного материала". 4. UA24428A, B26D1/02, Петрук А.І., Варава Ю.Л., Поліщук І.П., Полюдов І.О., "Пристрій для розрізання листового паперового матеріалу". 5 Комп’ютерна в ерстка Н. Лисенко 61213 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
