Пристрій для різання матеріалу

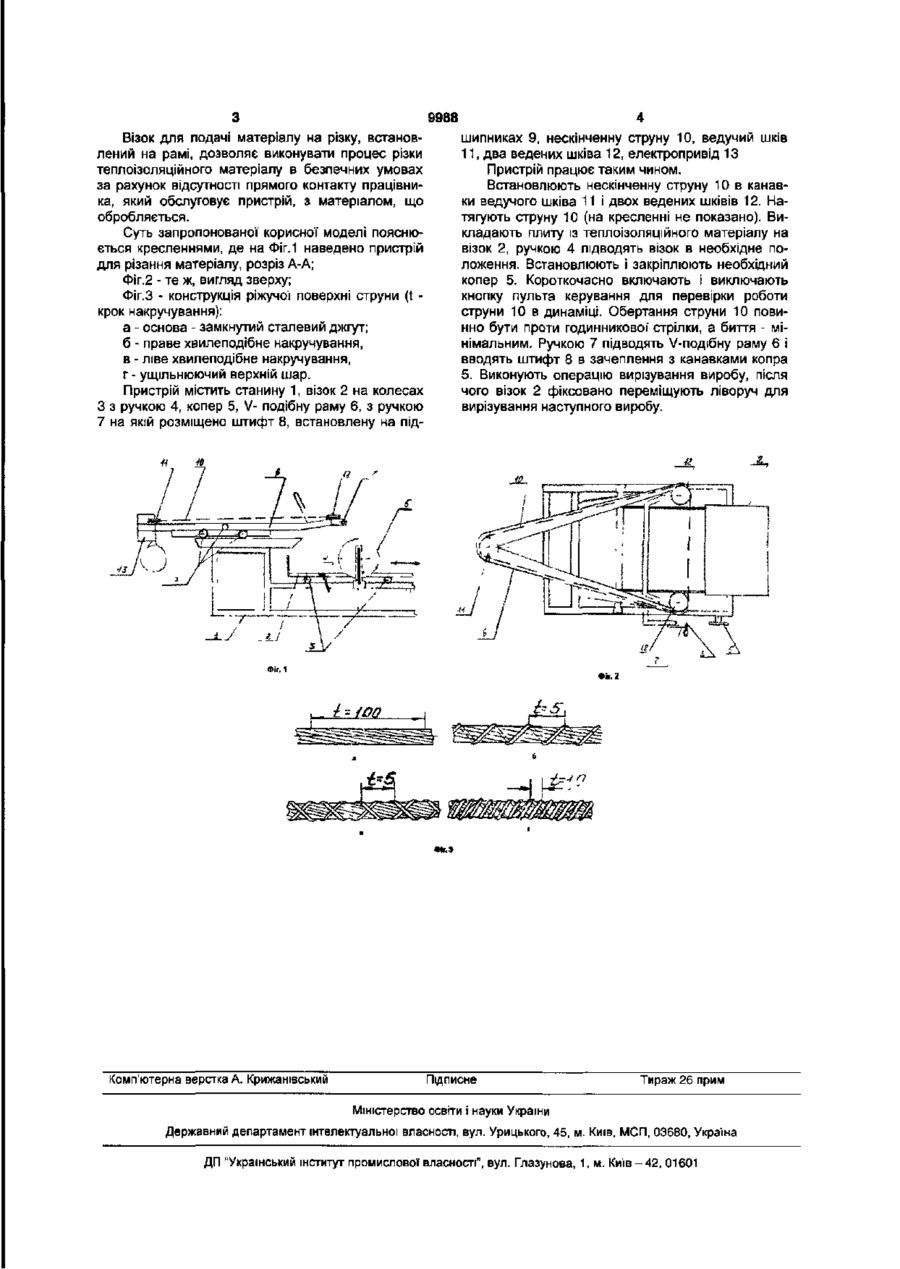

Пристрій для різання матеріалу, що містить різальний інструмент у вигляді нескінченної стру ни, встановлений на рухомій рамі, який відрізняється тим, що пристрій містить станину, на якій встановлений копір у вигляді диска з канавками, що повторюють форму виробу і задають траєкторію руху рами, візок для подачі матеріалу на різання, а різальна поверхня нескінченної струни виконана у вигляді хвилеподібного накручування. Корисна модель стосується пристроїв для механічної* обробки і може застосовуватись при виготовленні складних об'ємних виробів із теплоізоляційних матеріалів. Відомий пристрій для розкроювання настилів полотен матеріалу [Патент Росії 2127340, B26D1/46, D06H7/00, опубл. 10.03.99], що включає розкроювальний ніж у вигляді натягнутої струни, з ріжучим покриттям у вигляді частинок твердосплавного матеріалу-абразиву, яка накручена по гвинтовим канавкам привідних барабанів, і закріплена в опорах каретки. Недоліками пристрою є неможливість вирізування об'ємних виробів сферичної форми внаслідок виключно прямолінійного руху ріжучого інструменту. Використання у якості ріжучого покриття частинок матеріалу-абразиву не дозволяє отримувати різ з гладкою поверхнею. Найбільш близьким до заявленого є пристрій для різання листового матеріалу [А. с. СРСР 365058, B26D1/46, опубл. 28.12.72], що складається з витка ріжучої проволоки у вигляді нескінченної струни, встановленої перпендикулярно матеріалу у направляючих роликах. Недоліками пристрою є обмеження переміщення струни тільки в двох напрямках, неможливість вирізування об'ємних виробів сферичної форми, небезпечність експлуатації за рахунок відкритої ріжучої частини, низька точність вирізування і продуктивність. В основу корисної моделі поставлено задачу удосконалення пристрою для різання матеріалу шляхом використання станини, на якій встановлений копер у вигляді диска з канавками, що повторюють форму виробу і задають траєкторію руху рами, візок для подачі матеріалу на різку, а ріжуча поверхня нескінченної струни виконана у вигляді хвилеподібного накручування, що забезпечує можливість вирізування складних об'ємних виробів, підвищує ефективність, продуктивність та небезпечність процесу. Поставлена задача вирішується тим, що в пристрої для різання, що містить ріжучий інструмент, у вигляді нескінченної струни, встановлений на рамі, що рухається, відповідно до корисної моделі, пристрій містить станину, на якій встановлений копер у вигляді диска з канавками, що повторюють форму виробу і задають траєкторію руху рами, візок для подачі матеріалу на різку, а ріжуча поверхня нескінченної струни виконана у вигляді хвилеподібного накручування. Причинно-наслідковий зв'язок полягає у наступному. Застосування копра у вигляді диска з канавками дозволяє отримувати вироби будь-яких заданих геометричних розмірів з можливістю їх компоновки, що забезпечує крім того економію матеріалу. Використання в якості ріжучого інструменту нескінченної струни з ріжучою поверхнею у вигляді хвилеподібного накручування дозволяє отримати вузький різ з гладкою поверхнею, при цьому струна не забивається відпрацьованим матеріалом, що виноситься із зони різання. Хвилеподібне накручування зменшує навантаження на струну, стиранню піддається тільки верхній, ріжучий шар, що збільшує її витривалість. Крім того застосування такої струни дозволяє підвищити ефективність і безпечність процесу різання. 00 GO О О) 9988 Візок для подачі матеріалу на різку, встановлений на рамі, дозволяє виконувати процес різки теплоізоляційного матеріалу в безпечних умовах за рахунок відсутності прямого контакту працівника, який обслуговує пристрій, з матеріалом, що обробляється. Суть запропонованої корисної моделі пояснюється кресленнями, де на Фіг. 1 наведено пристрій для різання матеріалу, розріз А-А; Фіг.2 - те ж, вигляд зверху; Фіг.З - конструкція ріжучої поверхні струни (t крок накручування): а - основа - замкнутий сталевий джгут; б - праве хвилеподібне накручування, в - ліве хвилеподібне накручування, г - ущільнюючий верхній шар. Пристрій містить станину 1, візок 2 на колесах З з ручкою 4, копер 5, V- подібну раму 6, з ручкою 7 на якій розміщено штифт 8, встановлену на під Комп'ютерна верстка А. Крижанівський шипниках 9, нескінченну струну 10, ведучий шків 11, два ведених шківа 12, електропривід 13 Пристрій працює таким чином. Встановлюють нескінченну струну 10 в канавки ведучого шківа 11 і двох ведених шківів 12. Натягують струну 10 (на кресленні не показано). Викладають плиту із теплоізоляційного матеріалу на візок 2, ручкою 4 підводять візок в необхідне положення. Встановлюють і закріплюють необхідний копер 5. Короткочасно включають і виключають кнопку пульта керування для перевірки роботи струни 10 в динаміці. Обертання струни 10 повинно бути проти годинникової' стрілки, а биття - мінімальним. Ручкою 7 підводять V-подібну раму 6 і вводять штифт 8 в зачеплення з канавками копра 5. Виконують операцію вирізування виробу, після чого візок 2 фіксовано переміщують ліворуч для вирізування наступного виробу. Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
