Вітросонячна електроенергетична установка “весна”

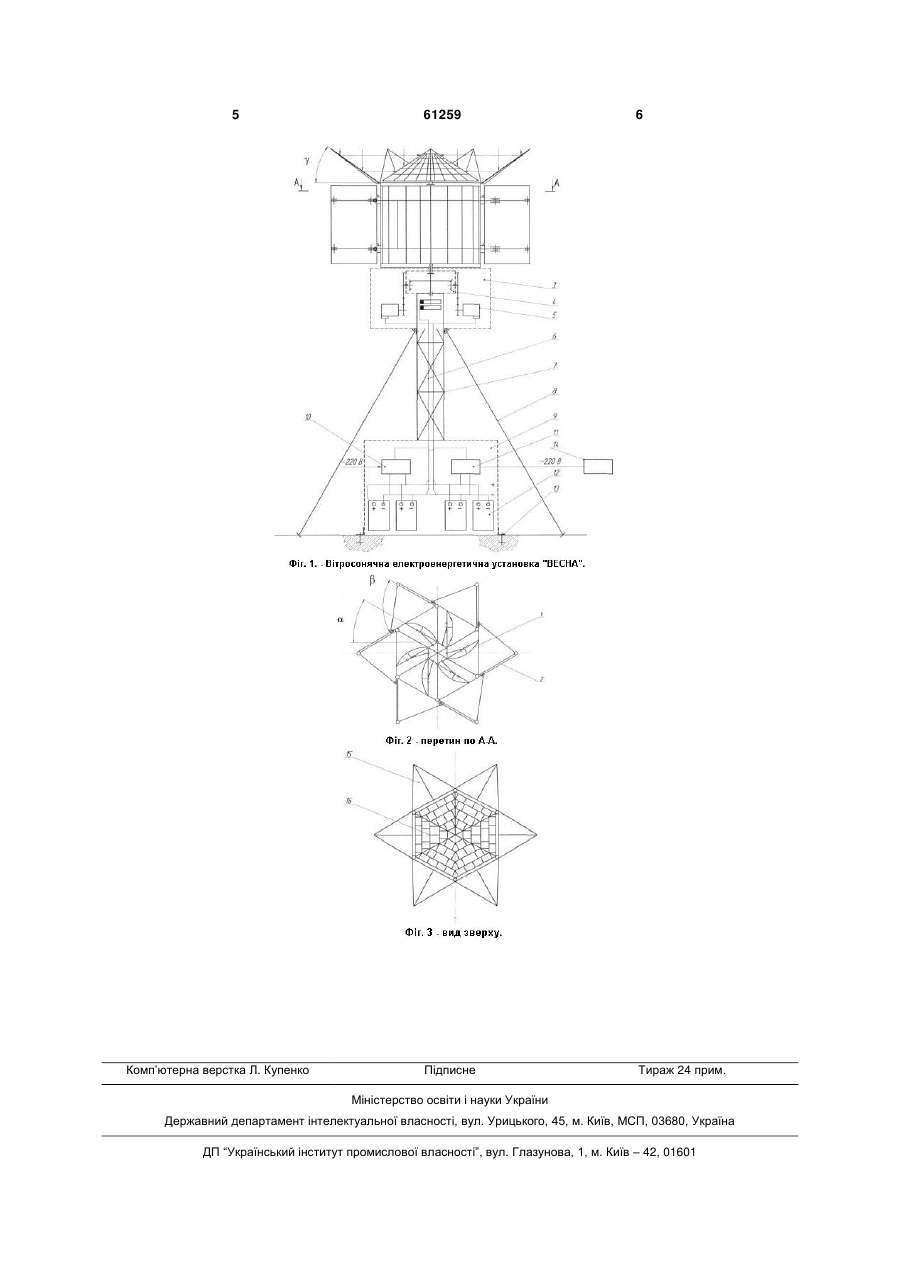

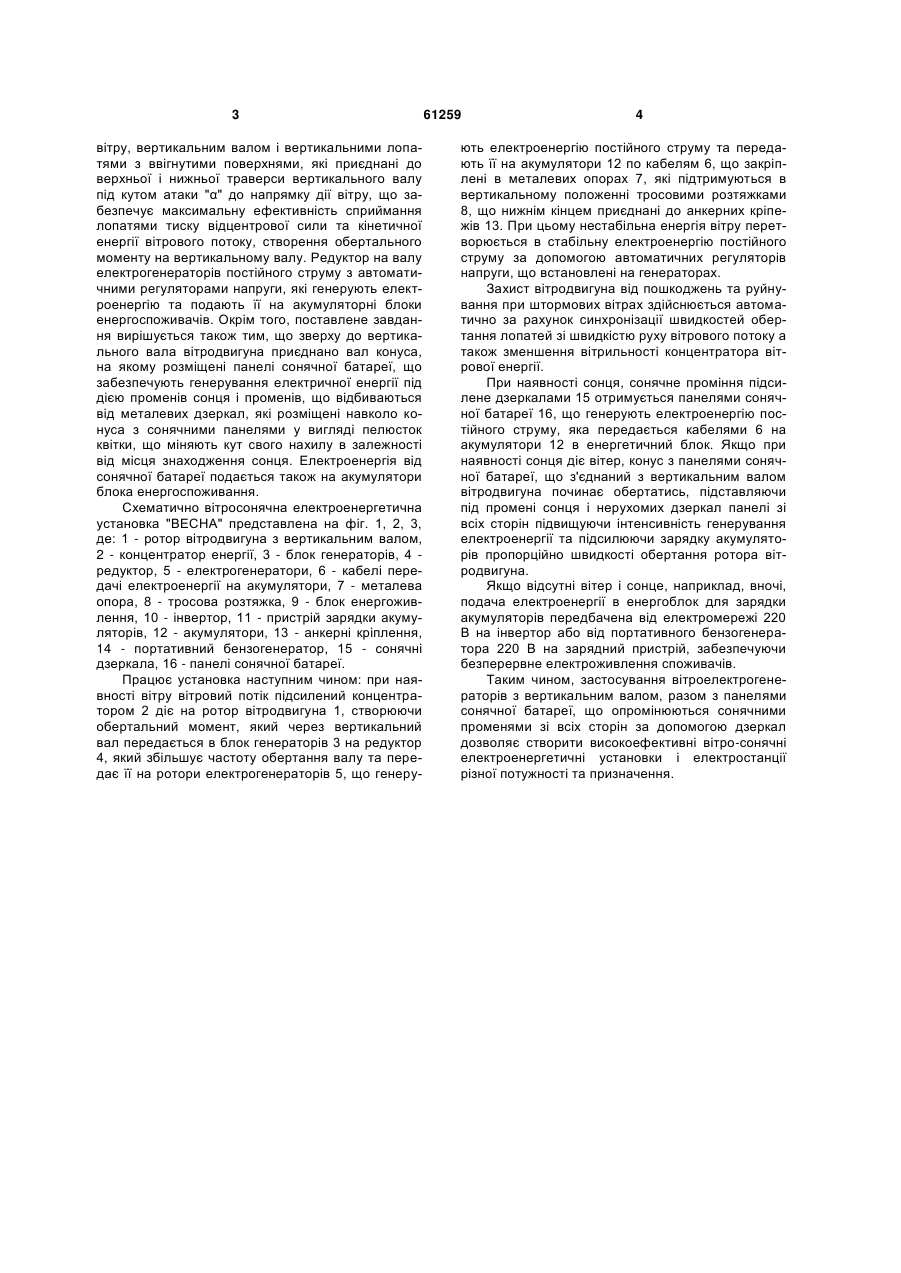

Вітросонячна електроенергетична установка, яка відрізняється тим, що містить вітродвигун з концентратором енергії вітру, вертикальний вал, до якого приєднані через шарніри вертикальні лопаті з ввігнутими поверхнями, батарею сонячних панелей у вигляді конуса, сонячні дзеркала, акумулятори та генератори постійного струму з автоматичним регулюванням напруги. (19) (21) u201100262 (22) 10.01.2011 (24) 11.07.2011 (46) 11.07.2011, Бюл.№ 13, 2011 р. (72) ЖДАНОВИЧ ЛЕОНІД ОЛЕКСАНДРОВИЧ, ЯРЕМЧУК ОЛЕКСАНДР СТЕПАНОВИЧ, ПАЛАМАРЧУК ІГОР ПАВЛОВИЧ, ЯНОВИЧ ВІТАЛІЙ ПЕТРОВИЧ (73) ВІННИЦЬКИЙ НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 вітру, вертикальним валом і вертикальними лопатями з ввігнутими поверхнями, які приєднані до верхньої і нижньої траверси вертикального валу під кутом атаки "α" до напрямку дії вітру, що забезпечує максимальну ефективність сприймання лопатями тиску відцентрової сили та кінетичної енергії вітрового потоку, створення обертального моменту на вертикальному валу. Редуктор на валу електрогенераторів постійного струму з автоматичними регуляторами напруги, які генерують електроенергію та подають її на акумуляторні блоки енергоспоживачів. Окрім того, поставлене завдання вирішується також тим, що зверху до вертикального вала вітродвигуна приєднано вал конуса, на якому розміщені панелі сонячної батареї, що забезпечують генерування електричної енергії під дією променів сонця і променів, що відбиваються від металевих дзеркал, які розміщені навколо конуса з сонячними панелями у вигляді пелюсток квітки, що міняють кут свого нахилу в залежності від місця знаходження сонця. Електроенергія від сонячної батареї подається також на акумулятори блока енергоспоживання. Схематично вітросонячна електроенергетична установка "ВЕСНА" представлена на фіг. 1, 2, 3, де: 1 - ротор вітродвигуна з вертикальним валом, 2 - концентратор енергії, 3 - блок генераторів, 4 редуктор, 5 - електрогенератори, 6 - кабелі передачі електроенергії на акумулятори, 7 - металева опора, 8 - тросова розтяжка, 9 - блок енергоживлення, 10 - інвертор, 11 - пристрій зарядки акумуляторів, 12 - акумулятори, 13 - анкерні кріплення, 14 - портативний бензогенератор, 15 - сонячні дзеркала, 16 - панелі сонячної батареї. Працює установка наступним чином: при наявності вітру вітровий потік підсилений концентратором 2 діє на ротор вітродвигуна 1, створюючи обертальний момент, який через вертикальний вал передається в блок генераторів 3 на редуктор 4, який збільшує частоту обертання валу та передає її на ротори електрогенераторів 5, що генеру 61259 4 ють електроенергію постійного струму та передають її на акумулятори 12 по кабелям 6, що закріплені в металевих опорах 7, які підтримуються в вертикальному положенні тросовими розтяжками 8, що нижнім кінцем приєднані до анкерних кріпежів 13. При цьому нестабільна енергія вітру перетворюється в стабільну електроенергію постійного струму за допомогою автоматичних регуляторів напруги, що встановлені на генераторах. Захист вітродвигуна від пошкоджень та руйнування при штормових вітрах здійснюється автоматично за рахунок синхронізації швидкостей обертання лопатей зі швидкістю руху вітрового потоку а також зменшення вітрильності концентратора вітрової енергії. При наявності сонця, сонячне проміння підсилене дзеркалами 15 отримується панелями сонячної батареї 16, що генерують електроенергію постійного струму, яка передається кабелями 6 на акумулятори 12 в енергетичний блок. Якщо при наявності сонця діє вітер, конус з панелями сонячної батареї, що з'єднаний з вертикальним валом вітродвигуна починає обертатись, підставляючи під промені сонця і нерухомих дзеркал панелі зі всіх сторін підвищуючи інтенсивність генерування електроенергії та підсилюючи зарядку акумуляторів пропорційно швидкості обертання ротора вітродвигуна. Якщо відсутні вітер і сонце, наприклад, вночі, подача електроенергії в енергоблок для зарядки акумуляторів передбачена від електромережі 220 В на інвертор або від портативного бензогенератора 220 В на зарядний пристрій, забезпечуючи безперервне електроживлення споживачів. Таким чином, застосування вітроелектрогенераторів з вертикальним валом, разом з панелями сонячної батареї, що опромінюються сонячними променями зі всіх сторін за допомогою дзеркал дозволяє створити високоефективні вітро-сонячні електроенергетичні установки і електростанції різної потужності та призначення. 5 Комп’ютерна верстка Л. Купенко 61259 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
