Пристрій концентрації теплової енергії з самохідним ротором, який відрізняється тим, що на валу ротора розміщені диски, до яких болтами закріплені металеві циліндри з торцевими кришками, між якими розміщені регульовані крильчатки.

Текст

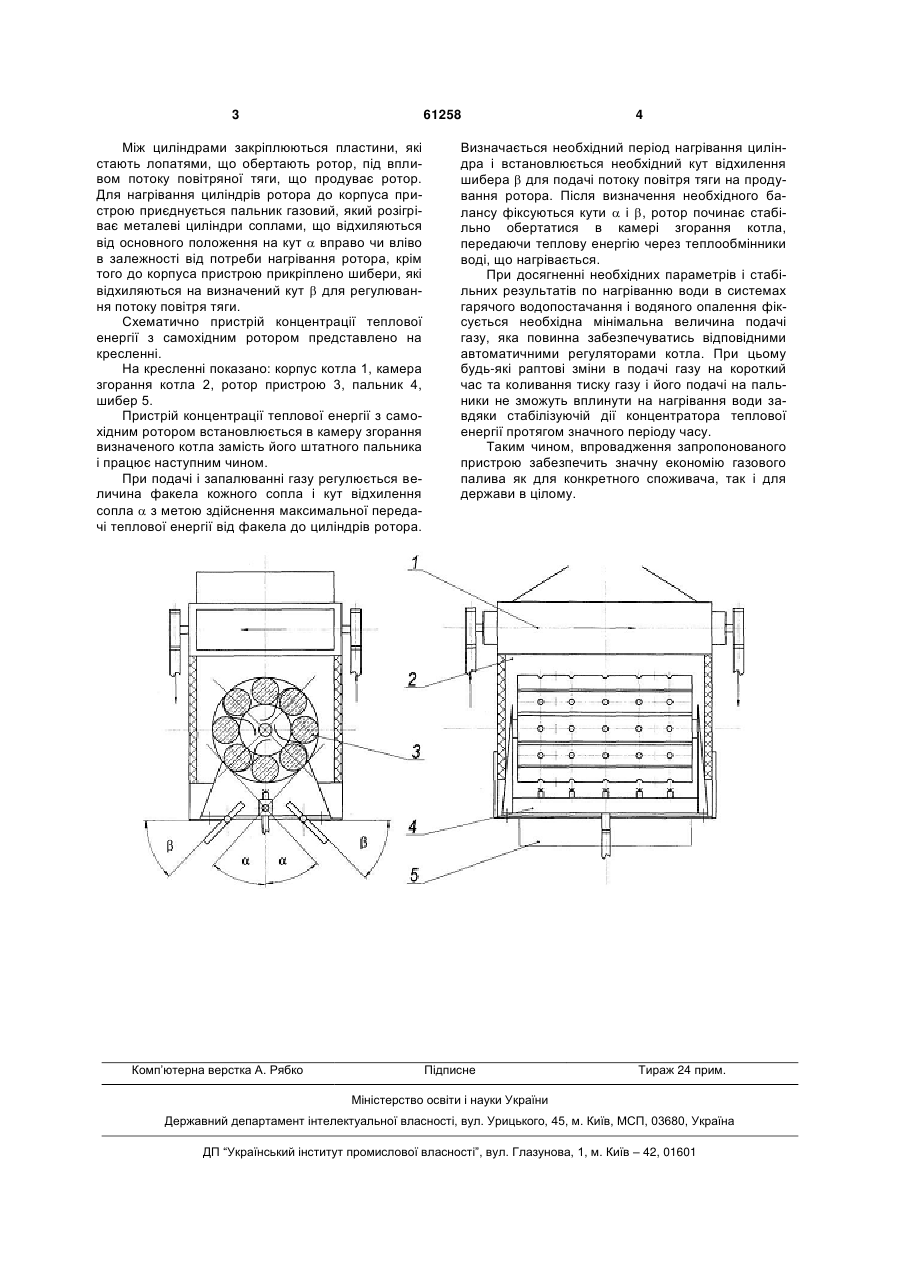

Пристрій концентрації теплової енергії з самохідним ротором, який відрізняється тим, що на валу ротора розміщені диски, до яких болтами закріплені металеві циліндри з торцевими кришками, між якими розміщені регульовані крильчатки. (19) (21) u201100260 (22) 10.01.2011 (24) 11.07.2011 (46) 11.07.2011, Бюл.№ 13, 2011 р. (72) ЖДАНОВИЧ ЛЕОНІД ОЛЕКСАНДРОВИЧ, ЯРЕМЧУК ОЛЕКСАНДР СТЕПАНОВИЧ, ПАЛАМАРЧУК ІГОР ПАВЛОВИЧ, ЯНОВИЧ ВІТАЛІЙ ПЕТРОВИЧ 3 61258 Між циліндрами закріплюються пластини, які стають лопатями, що обертають ротор, під впливом потоку повітряної тяги, що продуває ротор. Для нагрівання циліндрів ротора до корпуса пристрою приєднується пальник газовий, який розігріває металеві циліндри соплами, що відхиляються від основного положення на кут  вправо чи вліво в залежності від потреби нагрівання ротора, крім того до корпуса пристрою прикріплено шибери, які відхиляються на визначений кут  для регулювання потоку повітря тяги. Схематично пристрій концентрації теплової енергії з самохідним ротором представлено на кресленні. На кресленні показано: корпус котла 1, камера згорання котла 2, ротор пристрою 3, пальник 4, шибер 5. Пристрій концентрації теплової енергії з самохідним ротором встановлюється в камеру згорання визначеного котла замість його штатного пальника і працює наступним чином. При подачі і запалюванні газу регулюється величина факела кожного сопла і кут відхилення сопла  з метою здійснення максимальної передачі теплової енергії від факела до циліндрів ротора. Комп’ютерна верстка А. Рябко 4 Визначається необхідний період нагрівання циліндра і встановлюється необхідний кут відхилення шибера  для подачі потоку повітря тяги на продування ротора. Після визначення необхідного балансу фіксуються кути  і , ротор починає стабільно обертатися в камері згорання котла, передаючи теплову енергію через теплообмінники воді, що нагрівається. При досягненні необхідних параметрів і стабільних результатів по нагріванню води в системах гарячого водопостачання і водяного опалення фіксується необхідна мінімальна величина подачі газу, яка повинна забезпечуватись відповідними автоматичними регуляторами котла. При цьому будь-які раптові зміни в подачі газу на короткий час та коливання тиску газу і його подачі на пальники не зможуть вплинути на нагрівання води завдяки стабілізуючій дії концентратора теплової енергії протягом значного періоду часу. Таким чином, впровадження запропонованого пристрою забезпечить значну економію газового палива як для конкретного споживача, так і для держави в цілому. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
