Роторний гідродвигун
Номер патенту: 61277
Опубліковано: 11.07.2011
Автори: Бурдейний Дмитро Миколайович, Лук'янець Василь Олександрович, Дешко Віталій Іванович, Ткач Віталій Васильович, Ткач Віктор Васильович
Формула / Реферат
Роторний гідродвигун, що містить робочий ротор, виконаний у вигляді вінця шестірні з внутрішнім зачепленням, яка має великі робочі та дрібні ущільнюючо-привідні зуб'я, та статор з розміщеними в ньому допоміжними роторами, що обертаються на осях, який відрізняється тим, що на поверхні робочих зуб'їв виконані канавки, а в статорі виконані канали для витоку рідини, захопленої дрібними зуб'ями, у випускний канал.
Текст

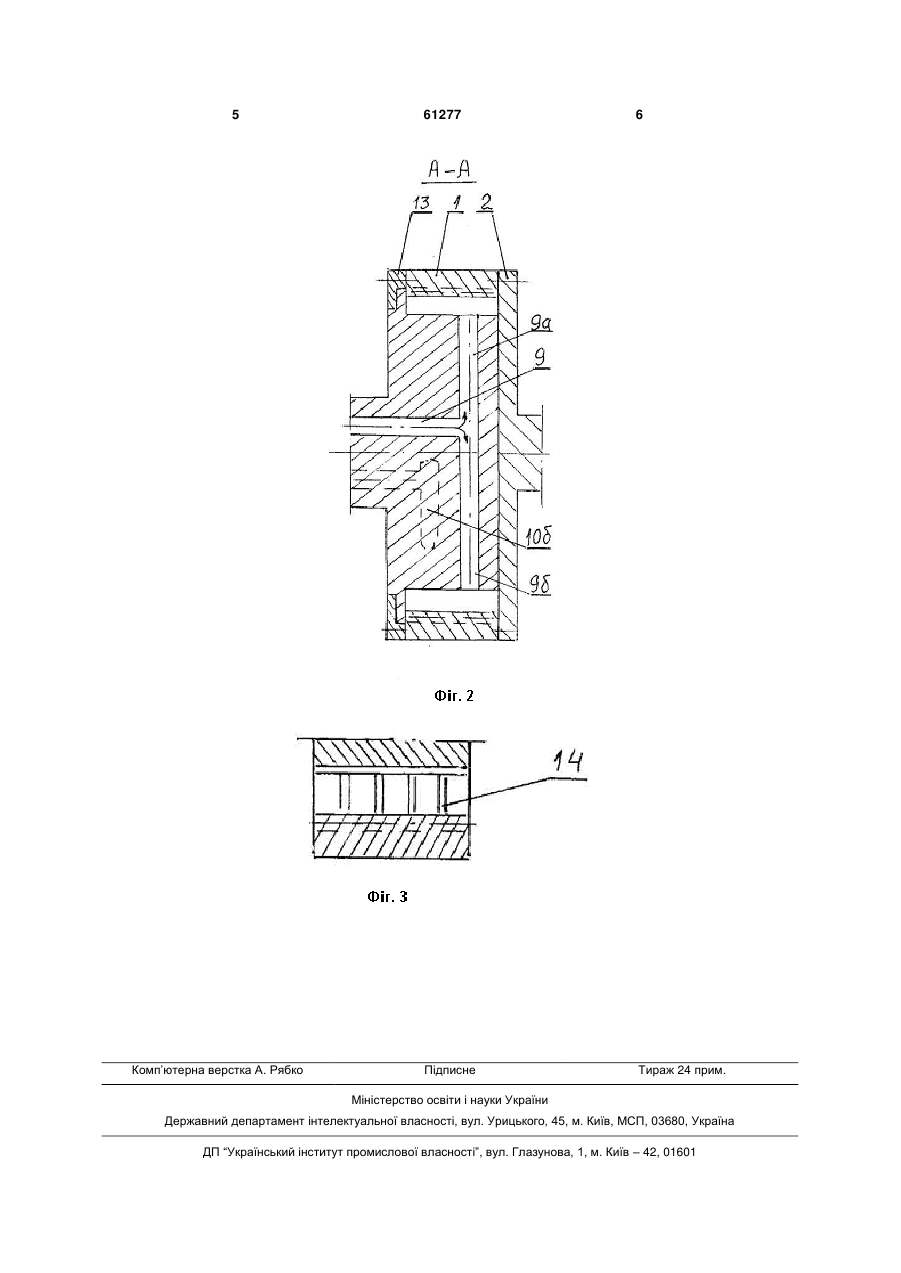

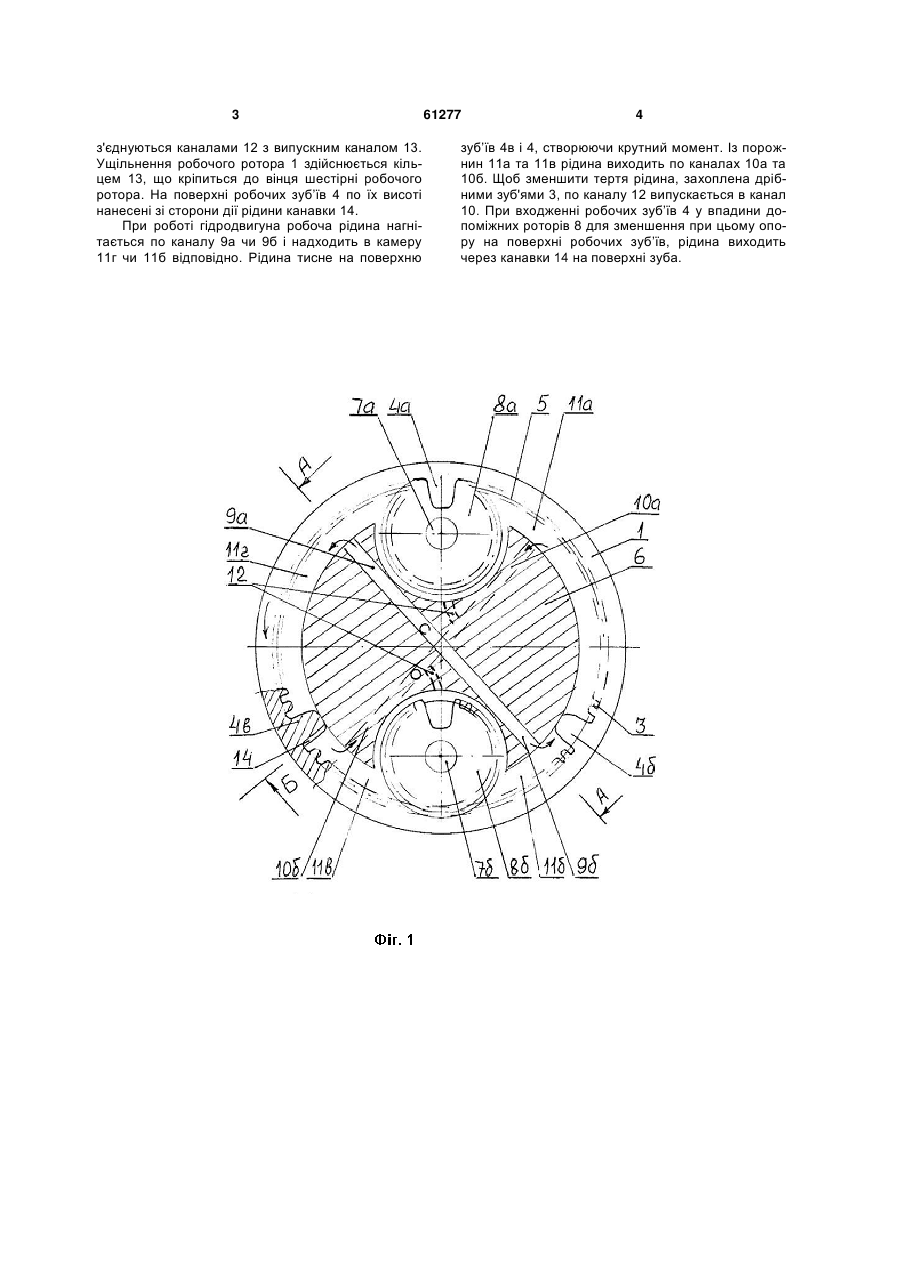

Роторний гідродвигун, що містить робочий ротор, виконаний у вигляді вінця шестірні з внутрішнім зачепленням, яка має великі робочі та дрібні ущільнюючо-привідні зуб'я, та статор з розміщеними в ньому допоміжними роторами, що обертаються на осях, який відрізняється тим, що на поверхні робочих зуб'їв виконані канавки, а в статорі виконані канали для витоку рідини, захопленої дрібними зуб'ями, у випускний канал. (19) (21) u201100533 (22) 18.01.2011 (24) 11.07.2011 (46) 11.07.2011, Бюл.№ 13, 2011 р. (72) ДЕШКО ВІТАЛІЙ ІВАНОВИЧ, ТКАЧ ВІКТОР ВАСИЛЬОВИЧ, БУРДЕЙНИЙ ДМИТРО МИКОЛАЙОВИЧ, ЛУК'ЯНЕЦЬ ВАСИЛЬ ОЛЕКСАНДРОВИЧ, ТКАЧ ВІТАЛІЙ ВАСИЛЬОВИЧ (73) ДЕШКО ВІТАЛІЙ ІВАНОВИЧ 3 з'єднуються каналами 12 з випускним каналом 13. Ущільнення робочого ротора 1 здійснюється кільцем 13, що кріпиться до вінця шестірні робочого ротора. На поверхні робочих зуб’їв 4 по їх висоті нанесені зі сторони дії рідини канавки 14. При роботі гідродвигуна робоча рідина нагнітається по каналу 9а чи 9б і надходить в камеру 11г чи 11б відповідно. Рідина тисне на поверхню 61277 4 зуб’їв 4в і 4, створюючи крутний момент. Із порожнин 11а та 11в рідина виходить по каналах 10а та 10б. Щоб зменшити тертя рідина, захоплена дрібними зуб'ями 3, по каналу 12 випускається в канал 10. При входженні робочих зуб’їв 4 у впадини допоміжних роторів 8 для зменшення при цьому опору на поверхні робочих зуб’їв, рідина виходить через канавки 14 на поверхні зуба. 5 Комп’ютерна верстка А. Рябко 61277 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary hydraulic motor
Автори англійськоюDeshko Vitalii Ivanovych, Tkach Viktor Vasyliovych, Burdeinyi Dmytro Mykolaiovych, Lukianets Vasyl Oleksandrovych, Tkach Vitalii Vasyliovych
Назва патенту російськоюРоторный гидродвигатель
Автори російськоюДешко Виталий Иванович, Ткач Виктор Васильевич, Бурдейный Дмитрий Николаевич, Лукьянец Василий Александрович, Ткач Виталий Васильевич
МПК / Мітки
МПК: F04C 2/28
Мітки: роторний, гідродвигун
