Гайка з обмеженим моментом затягування

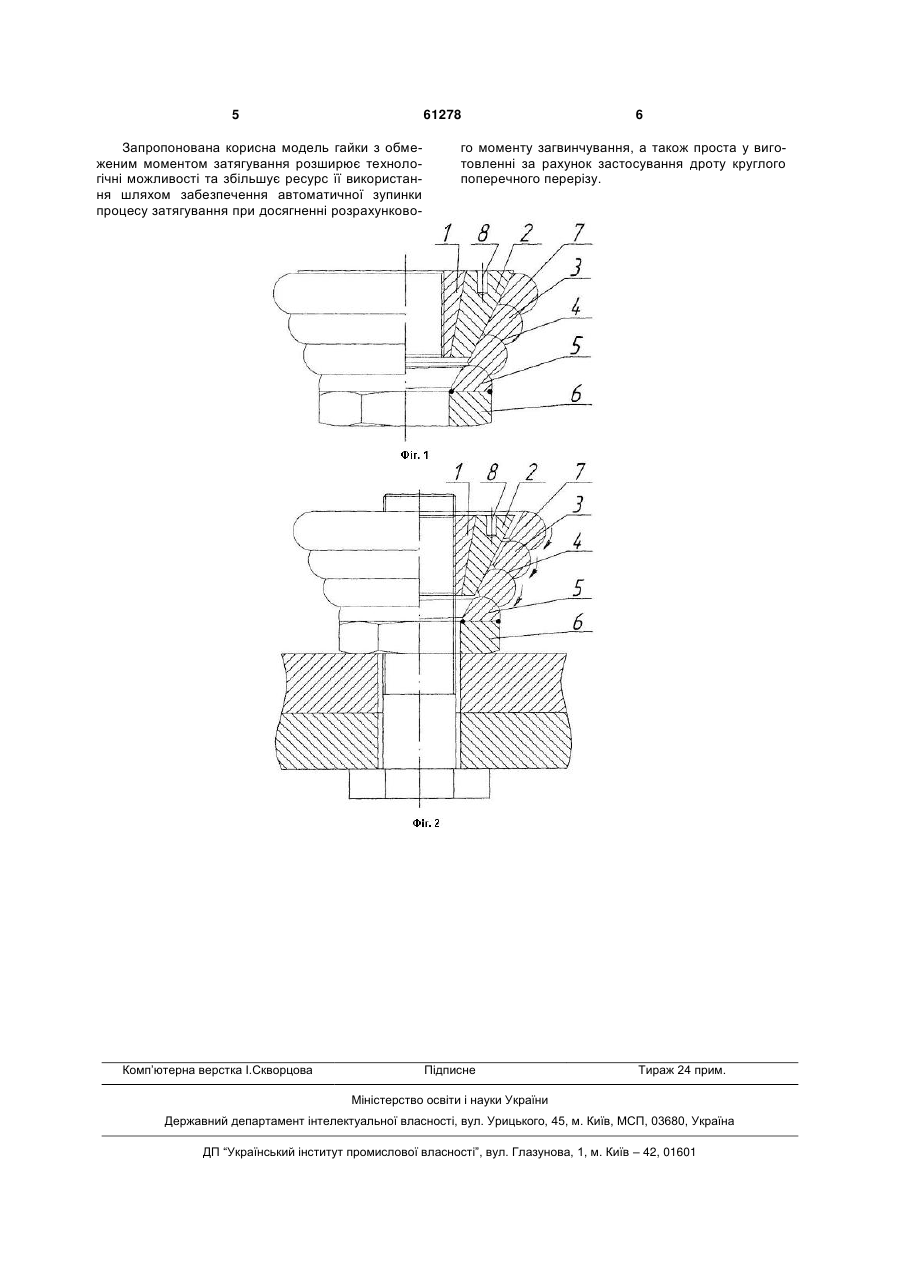

Гайка з обмеженим моментом затягування, яка складається з різьбового корпуса, проміжної та охоплюючої втулок, причому охоплююча втулка виконана у вигляді конічної пружини стиснення, 3 Відома гайка з обмеженим моментом затягування (див. заявку на патент України на корисну модель № 2011 00048, МПК F 16 В 31/00, 37/00, подану 04.01.2011 р.), найбільш близька за своєю технічною суттю до запропонованої корисної моделі, яка складається з різьбового корпуса, проміжної втулки з бортиком і охоплюючої втулки у вигляді конічної пружини стиснення, навитої з трапецеїдального профілю з виступом таким чином, що менша основа трапеції кожного витка пружини контактує з більшою основою кожного наступного витка, причому конічна внутрішня поверхня проміжної втулки і конічна зовнішня поверхня різьбового корпуса виконані однаковими з конусністю, що робить їх самостопоріння одне відносно одного, а конічна зовнішня поверхня проміжної втулки і конічна внутрішня поверхня охоплюючої втулки виконані з конусністю, що виключає їх самостопоріння одне відносно одного. Охоплююча втулка меншою основою жорстко з'єднана з шестигранним корпусом, а більшою основою через кульки контактує з бортиком проміжної втулки. Для початкового загвинчування і відгвинчування гайки в проміжній втулці виконані отвори під спеціальний ключ. Основним недоліком такої гайки з обмеженим моментом затягування є складність її виготовлення, через складності охоплюючої втулки у вигляді конічної пружини стиснення, навитої з трапецеїдального профілю з виступом. Задача корисної моделі - спрощення конструкції охоплюючої втулки гайки з обмеженим моментом затягування за рахунок виготовлення охоплюючої втулки з дроту круглого поперечного перерізу. Технічний результат досягається тим, що охоплююча втулка виконана у вигляді конічної пружини стискання з коловим поперечним перерізом, менша основа якої направлена в сторону опорної поверхні і жорстко з'єднана з шестигранним корпусом, і кожний наступний виток якої, починаючи від меншої основи, контактує з попереднім витком западиною, виконаною з радіусом, рівним радіусу кола її поперечного перерізу, на внутрішній поверхні пружини виконана конічна поверхня з конусністю, рівною конусності зовнішньої поверхні проміжної втулки, що виключає їх самостопоріння одне відносно одного. Запропонована корисна модель гайки з обмеженим моментом затягування розширює технологічні можливості та збільшує ресурс її використання шляхом забезпечення автоматичної зупинки процесу затягування при досягненні розрахункового моменту загвинчування, а також проста у виготовленні за рахунок застосування дроту круглого поперечного перерізу. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана гайка з обмеженим моментом затягування, загальний вигляд, положення деталей до початку загвинчування; на фіг. 2 показано те саме, що на фіг. 1, положення деталей після затягування гайки. Гайка з обмеженим моментом затягування складається з різьбового корпуса 1, проміжної втулки 2 і охоплюючої втулки 3 у вигляді конічної 61278 4 пружини стискання з коловим поперечним перерізом, таким чином, що менша основа трапеції кожного витка пружини контактує з більшою основою кожного наступного витка, кожний наступний виток якої, починаючи від меншої основи, контактує з попереднім западиною 4, виконаною з радіусом, рівним радіусу кола поперечного перерізу витка пружини, причому конічна внутрішня поверхня проміжної втулки 2 і конічна зовнішня поверхня різьбового корпуса 1 виконані однаковими з конусністю, що забезпечує їх самостопоріння одне відносно одного, а конічна зовнішня поверхня проміжної втулки 2 і конічна внутрішня поверхня охоплюючої втулки 3 виконані однаковими з конусністю, що виключає їх самостопоріння одне відносно одного. Охоплююча втулка 3 меншою основою 5 жорстко з'єднана з шестигранним корпусом 6, а більшою основою 7 направлена в сторону протилежну з'єднуваним деталям. Для початкового загвинчування і відгвинчування гайки в проміжній втулці 2 виконані отвори 8 під спеціальний ключ. Гайка з обмеженим моментом затягування працює так. При загвинчуванні гайки момент затягування прикладається до проміжної втулки 2, за допомогою спеціального ключа (не показано), вставленого в отвори 8, а далі через конусну посадку між проміжною втулкою 2 і різьбовим корпусом 1 передається на різьбовий корпус 1, який отримує сумісне осьове переміщення з проміжною втулкою 2 відносно охоплюючої втулки 3, що створює додаткове тертя на конічній поверхні між проміжною втулкою 2 і охоплюючою втулкою 3. Далі загвинчування гайки здійснюється через шестигранний корпус 6. При цьому осьова сила збільшується та стає більшою за силу пружності охоплюючої втулки 3, виконаної у вигляді конусної пружини, і тоді перший виток пружини зі сторони основи 7, як виток з найменшою пружністю, під дією осьової сили почне повертатись навколо наступного витка, ковзаючи поверхнею западини 4 по поверхні останнього. Через те, що охоплююча втулка 3 виконана у вигляді конусної пружини, менша основа 5 якої направлена в сторону опорної поверхні, витки пружинні, починаючи з першого витка від більшої основи 7, наступні витки будуть почергово провертатися один відносно одного. Внаслідок цього між конічною зовнішньою поверхнею проміжної втулки 2 і конічною внутрішньою поверхнею охоплюючої втулки 3 почергово утворюються зазори між витками пружини та проміжною втулкою 2, і охоплююча втулка 3 повертається навколо проміжної втулки 2. Загвинчування гайки автоматично припиняється. При відгвинчуванні гайки з обмеженим моментом затягування першочергово спеціальний ключ встановлюється в отвори 8 і за його допомогою повертається проміжна втулка 2 разом з різьбовим корпусом 1 у зворотному напрямку, а далі при зменшенні осьового навантаження охоплююча втулка 3 повертається в попереднє положення і зазори між проміжною втулкою 2 та охоплюючою втулкою 3 ліквідуються. Тоді гайка з обмеженим моментом затягування відгвинчується через шестигранний корпус 6. 5 61278 Запропонована корисна модель гайки з обмеженим моментом затягування розширює технологічні можливості та збільшує ресурс її використання шляхом забезпечення автоматичної зупинки процесу затягування при досягненні розрахунково Комп’ютерна верстка І.Скворцова 6 го моменту загвинчування, а також проста у виготовленні за рахунок застосування дроту круглого поперечного перерізу. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
