Насосна станція револьверного типу

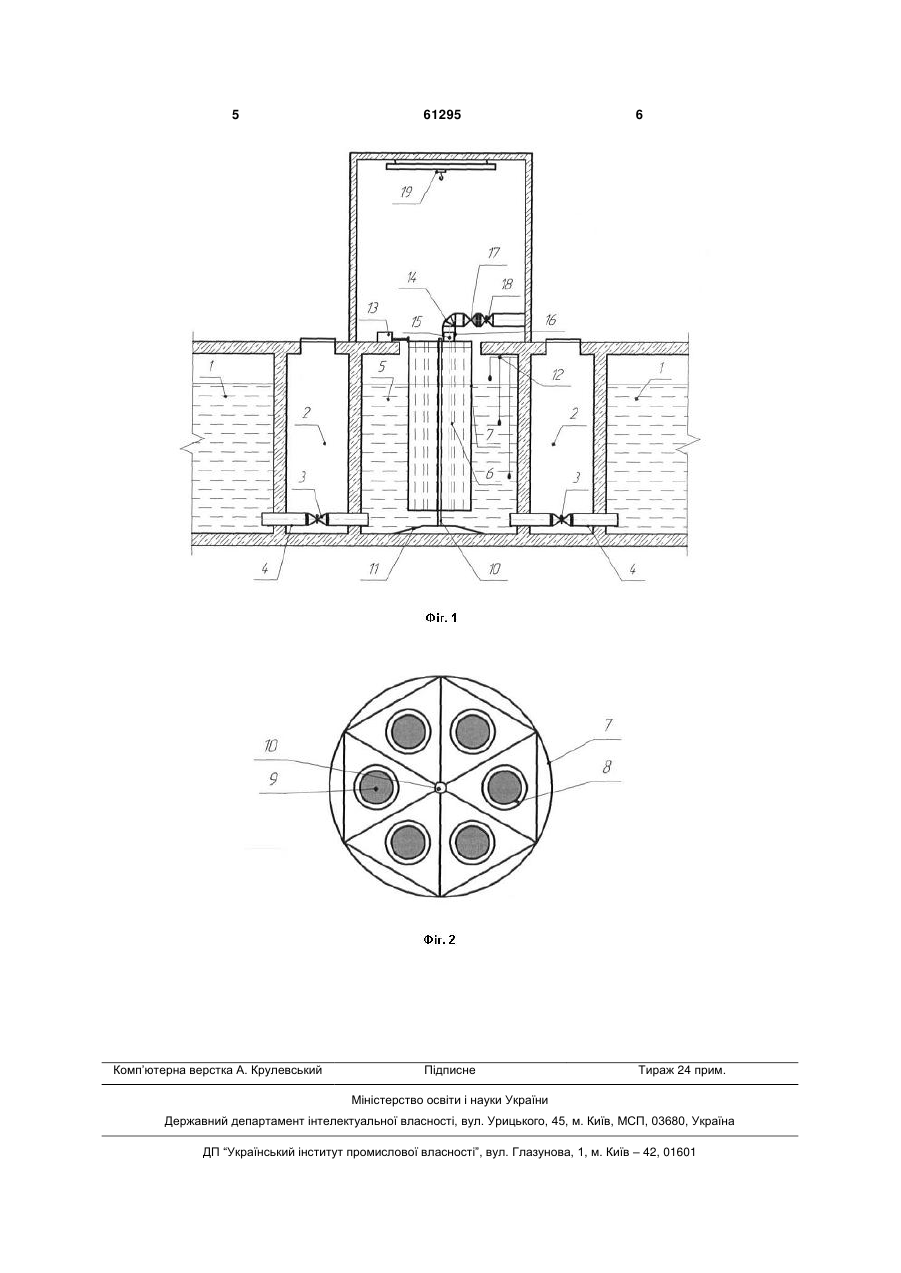

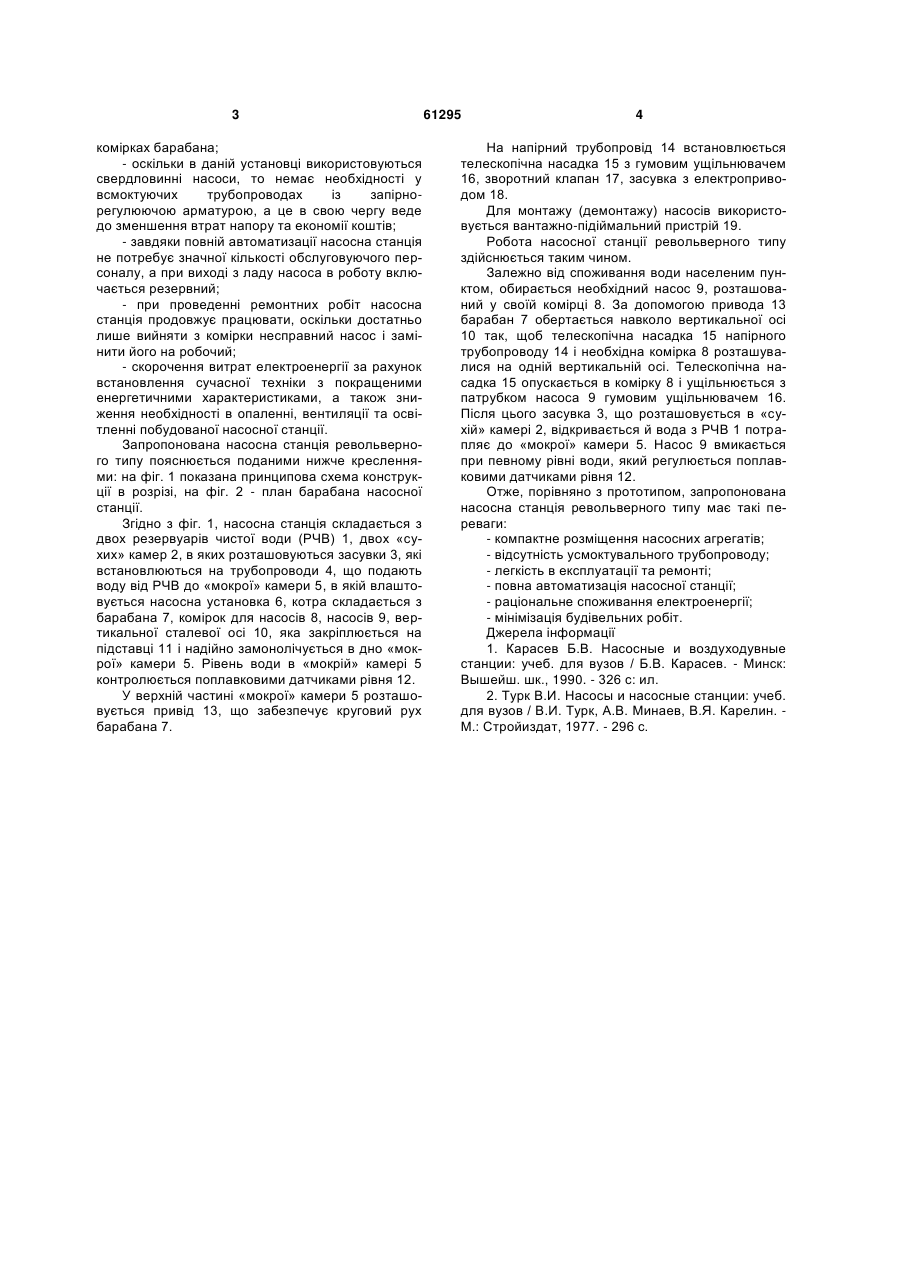

Насосна станція револьверного типу, що складається з резервуарів чистої води, будівлі насосної станції, розташованих у ній насосних агрегатів, напірних трубопроводів і запірнорегулюючої арматури, яка відрізняється тим, що 3 комірках барабана; - оскільки в даній установці використовуються свердловинні насоси, то немає необхідності у всмоктуючих трубопроводах із запірнорегулюючою арматурою, а це в свою чергу веде до зменшення втрат напору та економії коштів; - завдяки повній автоматизації насосна станція не потребує значної кількості обслуговуючого персоналу, а при виході з ладу насоса в роботу включається резервний; - при проведенні ремонтних робіт насосна станція продовжує працювати, оскільки достатньо лише вийняти з комірки несправний насос і замінити його на робочий; - скорочення витрат електроенергії за рахунок встановлення сучасної техніки з покращеними енергетичними характеристиками, а також зниження необхідності в опаленні, вентиляції та освітленні побудованої насосної станції. Запропонована насосна станція револьверного типу пояснюється поданими нижче кресленнями: на фіг. 1 показана принципова схема конструкції в розрізі, на фіг. 2 - план барабана насосної станції. Згідно з фіг. 1, насосна станція складається з двох резервуарів чистої води (РЧВ) 1, двох «сухих» камер 2, в яких розташовуються засувки 3, які встановлюються на трубопроводи 4, що подають воду від РЧВ до «мокрої» камери 5, в якій влаштовується насосна установка 6, котра складається з барабана 7, комірок для насосів 8, насосів 9, вертикальної сталевої осі 10, яка закріплюється на підставці 11 і надійно замонолічується в дно «мокрої» камери 5. Рівень води в «мокрій» камері 5 контролюється поплавковими датчиками рівня 12. У верхній частині «мокрої» камери 5 розташовується привід 13, що забезпечує круговий рух барабана 7. 61295 4 На напірний трубопровід 14 встановлюється телескопічна насадка 15 з гумовим ущільнювачем 16, зворотний клапан 17, засувка з електроприводом 18. Для монтажу (демонтажу) насосів використовується вантажно-підіймальний пристрій 19. Робота насосної станції револьверного типу здійснюється таким чином. Залежно від споживання води населеним пунктом, обирається необхідний насос 9, розташований у своїй комірці 8. За допомогою привода 13 барабан 7 обертається навколо вертикальної осі 10 так, щоб телескопічна насадка 15 напірного трубопроводу 14 і необхідна комірка 8 розташувалися на одній вертикальній осі. Телескопічна насадка 15 опускається в комірку 8 і ущільнюється з патрубком насоса 9 гумовим ущільнювачем 16. Після цього засувка 3, що розташовується в «сухій» камері 2, відкривається й вода з РЧВ 1 потрапляє до «мокрої» камери 5. Насос 9 вмикається при певному рівні води, який регулюється поплавковими датчиками рівня 12. Отже, порівняно з прототипом, запропонована насосна станція револьверного типу має такі переваги: - компактне розміщення насосних агрегатів; - відсутність усмоктувального трубопроводу; - легкість в експлуатації та ремонті; - повна автоматизація насосної станції; - раціональне споживання електроенергії; - мінімізація будівельних робіт. Джерела інформації 1. Карасев Б.В. Насосные и воздуходувные станции: учеб. для вузов / Б.В. Карасев. - Минск: Вышейш. шк., 1990. - 326 с: ил. 2. Турк В.И. Насосы и насосные станции: учеб. для вузов / В.И. Турк, А.В. Минаев, В.Я. Карелин. М.: Стройиздат, 1977. - 296 с. 5 Комп’ютерна верстка А. Крулевський 61295 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
