Насосна станція з апаратурою керування

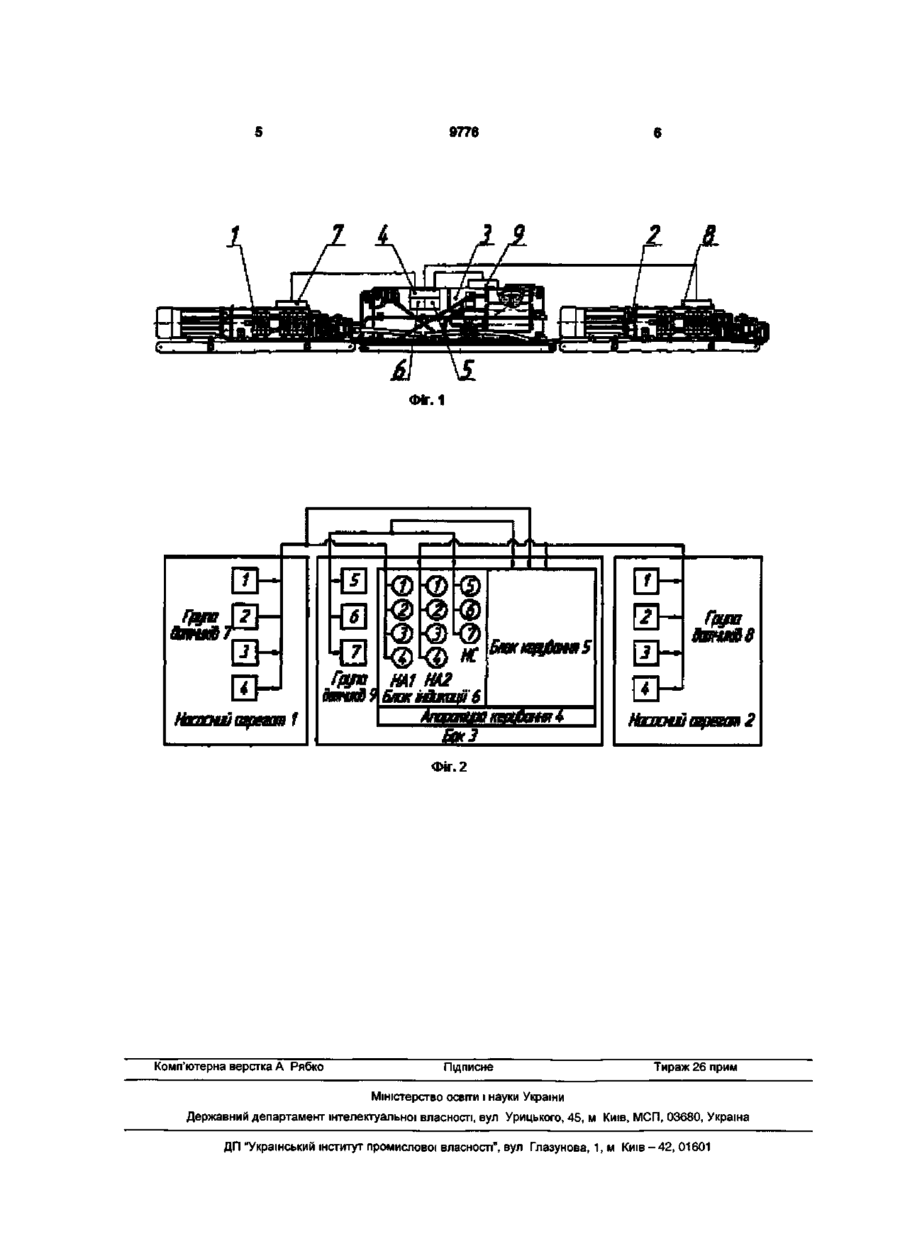

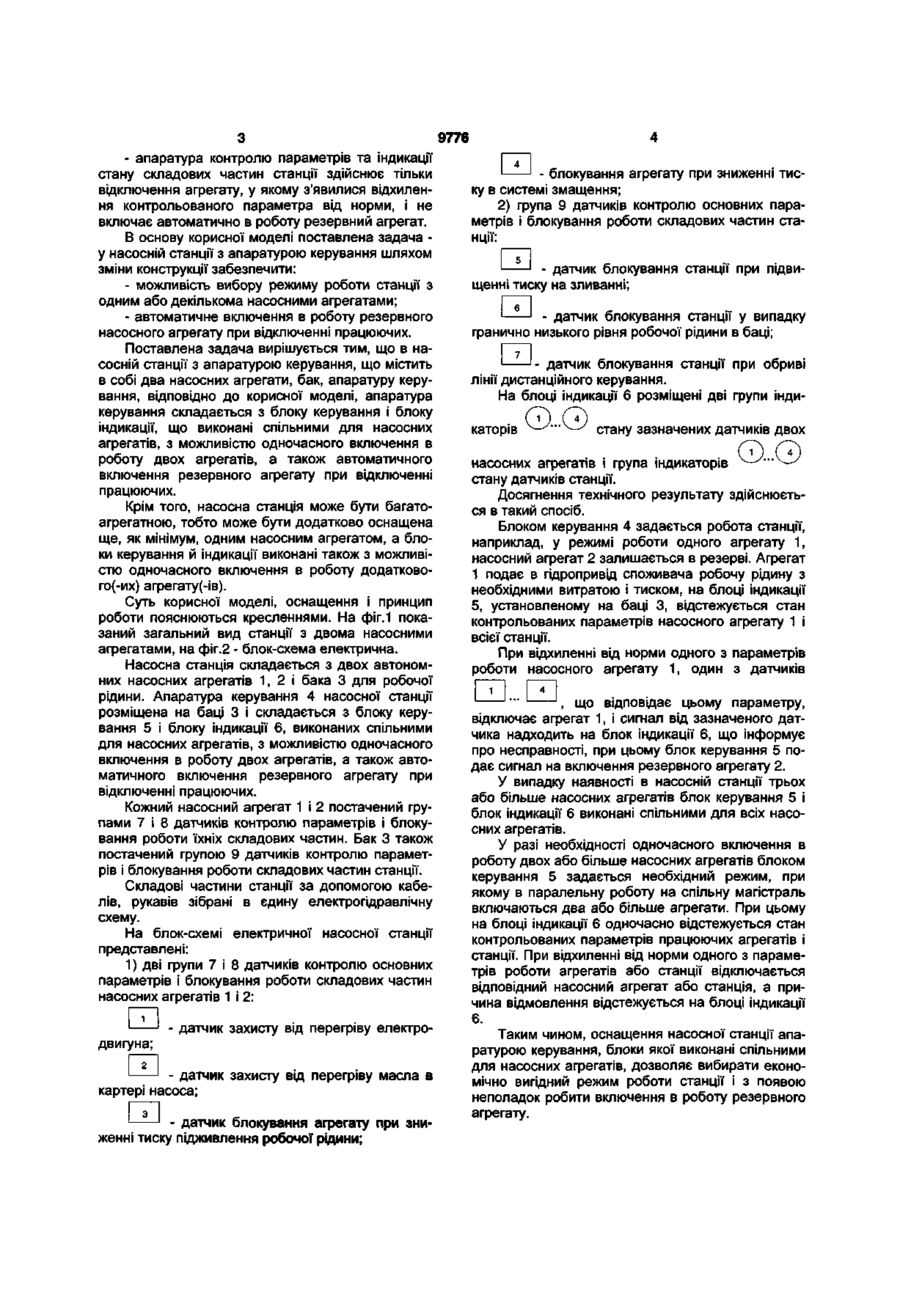

1. Насосна станція з апаратурою керування, що містить два насосних агрегати, бак, апаратуру керування, яка відрізняється тим, що апаратура керування складається з блока керування і блока індикації, що виконані спільними для насосних агрегатів, з можливістю одночасного включення в роботу двох агрегатів, а також автоматичного включення резервного агрегату при відключенні працюючих. 2. Насосна станція за п.1, яка відрізняється тим, що вона додатково оснащена ще як мінімум одним насосним агрегатом, а блоки керування й індикації виконані також з можливістю одночасного включення в роботу додаткового(-их) агрегату(-ів). Корисна модель належить до області машинобудування, а саме, до насосних станцій, що складаються з двох або більше насосних агрегатів, з можливістю включення в паралельну роботу на спільну магістраль споживача одного або декількох агрегатів, що застосовуються у вугільних шахтах для гідроприводу механізованих кріплень. Відома насосна станція СНТ32 [Варшавський Ю.І., Грицингер В.Е. та ін. Апарат АКИН контролю, індикації стану насосної станції СНТ32 / Уголь Украины. 1992. - №4, с.49-51], що складається з одного насосного агрегату, бака й апаратури контролю й індикації стану складових частин станції. Недоліками відомої насосної станції є те, що: - станція виконана з одним насосним агрегатом, що під час експлуатації її в складі високопродуктивних механізованих комплексів не забезпечує синхронізації швидкості пересування кріплення зі швидкістю подачі комбайна; - не передбачене резервування щодо подачі робочої рідини, тому комплекси оснащуються додатковими (резервними) станціями; - при відхиленні контрольованого параметра станції від норми апаратура АКИН виконує тільки відключення станції й індикацію несправності. Відома також насосна станція фірми «Дауті», Англія [Удосконалювання гідроприводу механізованих кріплень. / Під заг. ред. А.В. Докукіна, - М.: Машиностроение, 1984, с.220-222, рис.7.3], що складається з трьох насосних агрегатів і бака. Включення кожного агрегату здійснюється вручну і роздільно, у режимах роботи на спільну магістраль споживача одного, двох або трьох насосних агрегатів. Недоліками цієї насосної станції є: відсутність апаратури керування, контролю параметрів та індикації стану складових частин насосної станції, ручний режим включення в роботу насосних агрегатів. Відома також насосна станція НА80/320 [Настанова з монтажу й експлуатації шахтних гідравлічних агрегатів НА80/32/660. - Чехія, 1981, виконання Р1], що найбільш близька за технічним рішенням до тієї, що заявляється, і прийнята за найближчий аналог. Насосна станція складається з двох насосних агрегатів і бака. Кожний насосний агрегат оснащений автономним кнопковим постом керування й апаратурою контролю параметрів та індикації стану його складових частин, тобто насосна станція фактично складається з двох одноагрегатних станцій і бака. Недоліками цієї насосної станції є те, що: - насосні агрегати включаються в роботу вручну і роздільно; - відсутня можливість вибору режиму роботи насосної станції з одним або двома насосними агрегатами; 5Г 9776 - апаратура контролю параметрів та індикації стану складових частин станції здійснює тільки відключення агрегату, у якому з'явилися відхилення контрольованого параметра від норми, і не включає автоматично в роботу резервний агрегат. В основу корисної моделі поставлена задача у насосній станції з апаратурою керування шляхом зміни конструкції забезпечити: - можливість вибору режиму роботи станції з одним або декількома насосними агрегатами; - автоматичне включення в роботу резервного насосного агрегату при відключенні працюючих. Поставлена задача вирішується тим, що в насосній станції з апаратурою керування, що містить в собі два насосних агрегати, бак, апаратуру керування, відповідно до корисної моделі, апаратура керування складається з блоку керування і блоку індикації, що виконані спільними для насосних агрегатів, з можливістю одночасного включення в роботу двох агрегатів, а також автоматичного включення резервного агрегату при відключенні працюючих. Крім того, насосна станція може бути багатоагрегатною, тобто може бути додатково оснащена ще, як мінімум, одним насосним агрегатом, а блоки керування й індикації виконані також з можливістю одночасного включення в роботу додаткового(-их) агрегату(-ів). Суть корисної моделі, оснащення і принцип роботи пояснюються кресленнями. На фіг. 1 показаний загальний вид станції з двома насосними агрегатами, на фіг.2 - блок-схема електрична. Насосна станція складається з двох автономних насосних агрегатів 1, 2 і бака 3 для робочої рідини. Апаратура керування 4 насосної станції розміщена на баці 3 і складається з блоку керування 5 і блоку індикації 6, виконаних спільними для насосних агрегатів, з можливістю одночасного включення в роботу двох агрегатів, а також автоматичного включення резервного агрегату при відключенні працюючих. Кожний насосний агрегат 1 і 2 постачений групами 7 і 8 датчиків контролю параметрів і блокування роботи їхніх складових частин. Бак 3 також постачений групою 9 датчиків контролю параметрів і блокування роботи складових частин станції. Складові частини станції за допомогою кабелів, рукавів зібрані в єдину електрогідравлічну схему. На блок-схемі електричної насосної станції представлені: 1) дві групи 7 і 8 датчиків контролю основних параметрів і блокування роботи складових частин насосних агрегатів 1 і 2: 1 двигуна; Н 1 ' - датчик захисту від перегріву електро ' - датчик захисту від перегріву масла в картері насоса; 1 ' - датчик блокування агрегату при зниженні тиску підживлення робочої рідини; - блокування агрегату при зниженні тиску в системі змащення; 2) група 9 датчиків контролю основних параметрів і блокування роботи складових частин станції: 1 ' - датчик блокування станції при підвищенні тиску на зливанні; 1 ' - датчик блокування станції у випадку гранично низького рівня робочої рідини в баці; - датчик блокування станції при обриві лінії дистанційного керування. На блоці індикації 6 розміщені дві групи індикаторів стану зазначених датчиків двох насосних агрегатів і група індикаторів стану датчиків станції. Досягнення технічного результату здійснюється в такий спосіб. Блоком керування 4 задається робота станції, наприклад, у режимі роботи одного агрегату 1, насосний агрегат 2 залишається в резерві. Агрегат 1 подає в гідропривід споживача робочу рідину з необхідними витратою і тиском, на блоці індикації 5, установленому на баці 3, відстежується стан контрольованих параметрів насосного агрегату 1 і всієї станції. При відхиленні від норми одного з параметрів роботи насосного агрегату 1, один з датчиків 1 4 що відповідає цьому параметру, відключає агрегат 1, і сигнал від зазначеного датчика надходить на блок індикації 6, що інформує про несправності, при цьому блок керування 5 подає сигнал на включення резервного агрегату 2. У випадку наявності в насосній станції трьох або більше насосних агрегатів блок керування 5 і блок індикації 6 виконані спільними для всіх насосних агрегатів. У разі необхідності одночасного включення в роботу двох або більше насосних агрегатів блоком керування 5 задається необхідний режим, при якому в паралельну роботу на спільну магістраль включаються два або більше агрегати. При цьому на блоці індикації 6 одночасно відстежується стан контрольованих параметрів працюючих агрегатів і станції. При відхиленні від норми одного з параметрів роботи агрегатів або станції відключається відповідний насосний агрегат або станція, а причина відмовлення відстежується на блоці індикації 6. Таким чином, оснащення насосної станції апаратурою керування, блоки якої виконані спільними для насосних агрегатів, дозволяє вибирати економічно вигідний режим роботи станції і з появою неполадок робити включення в роботу резервного агрегату. 9776 д Фіг. 1 Апвлщюв щхв&ш 4 Фіг. 2 Комп'ютерна верстка А Рябко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
