Насосна станція
Номер патенту: 5842
Опубліковано: 15.03.2005
Автори: Мезніков Артур Володимирович, Стаднік Микола Іванович, Косарев Василь Васильович, Оліфіренко Олексій Іонович, Нікітін Сергій Вікторович, Варшавський Юлій Іоганович
Формула / Реферат
Насосна станція, що містить, як мінімум, два насосних агрегати й установку бака, об'єднані всмоктувальними, напірними, зливальною магістралями і з'єднуючою арматурою в спільну гідравлічну схему, яка відрізняється тим, що напірна магістраль кожного насосного агрегату оснащена фільтром, що містить, як мінімум, два фільтроелементи з паралельно з'єднаними входами й виходами, при цьому входи й виходи самих фільтрів також з'єднані паралельно.
Текст

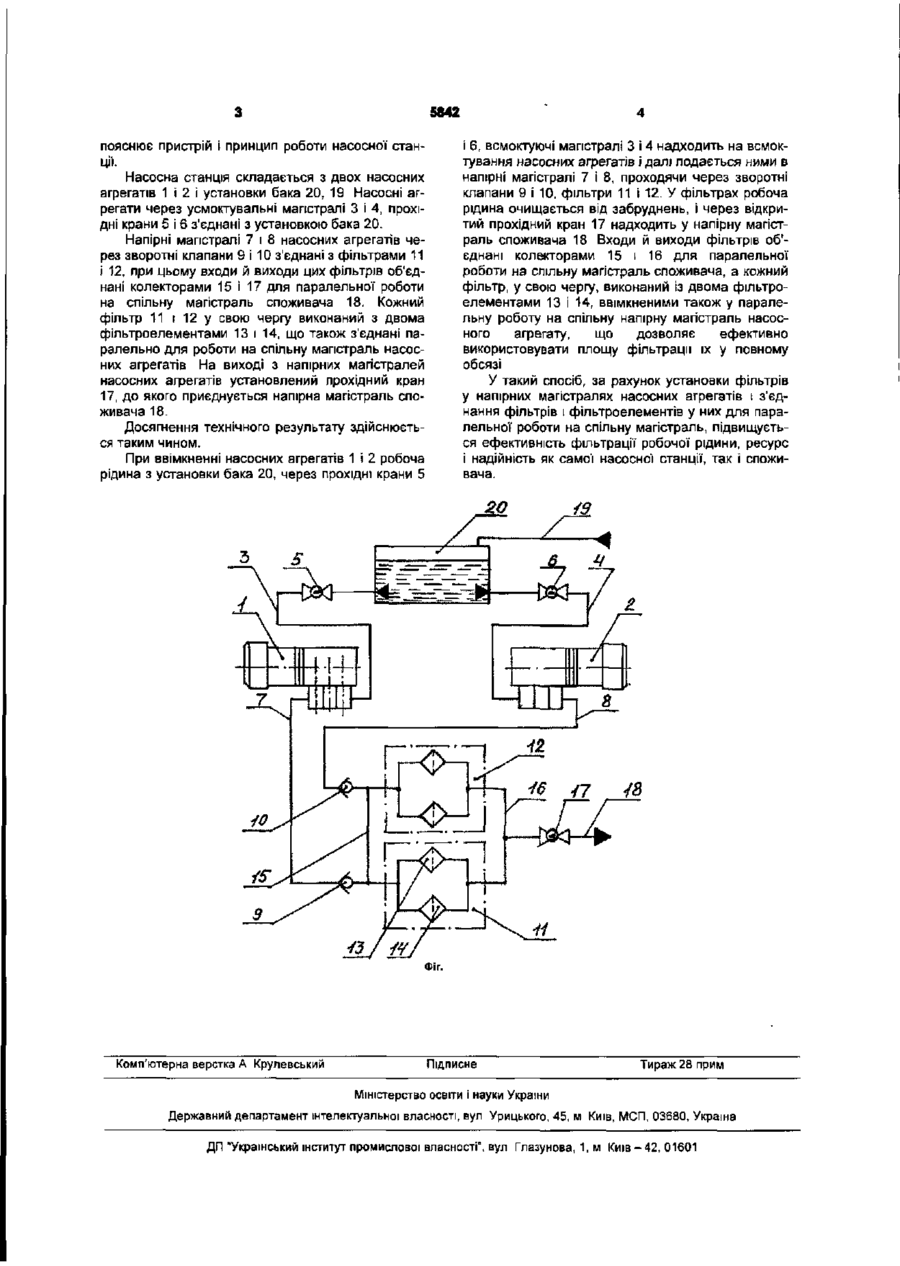

Насосна станція, що містить, як мінімум, два насосних агрегати й установку бака, об'єднані всмоктувальними, напірними, зливальною магістралями і з'єднуючою арматурою в спільну гідравлічну схему, яка відрізняється тим, що напірна магістраль кожного насосного агрегату оснащена фільтром, що містить, як мінімум, два фільтроелементи з паралельно з'єднаними входами й виходами, при цьому входи й виходи самих фільтрів також з'єднані паралельно. зєднуючою і запірною арматурою в спільну гідравлічну схему Установка зворотних клапанів у напірних магістралях насосних агрегатів і об'єднання напірних магістралей агрегатів за допомогою колектора в спільну магістраль споживача дозволяють вмикати незалежно в роботу одночасно обидва агрегати на спільну магістраль споживача і збільшувати в два рази подачу робочої рідини. Основними недоліком прототипу є відсутність фільтрації робочої' рідини в напірній магістралі споживача, що призводить до зниження ресурсу і надійності роботи цієї насосної станції. В основу корисної моделі поставлена задача у насосній станції, шляхом зміни конструкції, забезпечити можливість фільтрації робочої рідини в напірних магістралях насосних агрегатів станції з підвищеною ефективністю фільтрації, а також підвищення ресурсу й надійності, як самої станції, так і підключених до неї пристроів-споживачів. Поставлена задача вирішується тим, що насосна станція, що містить, як мінімум два насосних агрегати й установку бака, об'єднані всмоктувальними, напірними, зливальною магістралями і з'єднуючою арматурою в спільну гідравлічну схему, відповідно до корисної моделі, напірна магістраль кожного насосного агрегату станції постачена фільтром, що містить, як мінімум, два фільтроелементи з паралельно з'єднаними входами й виходами, при цьому входи й виходи фільтрів також з'єднані паралельно. Суть корисної моделі пояснюється кресленням, на якому показане схемне зображення, що CM ^ 00 ю 5842 пояснює пристрій і принцип роботи насосної станції. Насосна станція складається з двох насосних агрегатів 1 і 2 І установки бака 20, 19 Насосні агрегати через усмоктувальні магістралі 3 і 4, прохідні крани 5 і 6 з'єднані з установкою бака 20. Напірні магістралі 7 і 8 насосних агрегатів через зворотні клапани 9 і 10 з'єднані з фільтрами 11 і 12, при цьому входи й виходи цих фільтрів об'єднані колекторами 15 і 17 для паралельної роботи на спільну магістраль споживача 18. Кожний фільтр 11 і 12 у свою чергу виконаний з двома фільтроелементами 13 і 14, що також з'єднані паралельно для роботи на спільну магістраль насосних агрегатів На виході з напірних магістралей насосних агрегатів установлений прохідний кран 17, до якого приєднується напірна магістраль споживача 18. і 6, всмоктуючі магістралі 3 і 4 надходить на всмоктування насосних агрегатів і далі подається ними в напірні магістралі 7 і 8, проходячи через зворотні клапани 9 і 10, фільтри 11 і 12. У фільтрах робоча рідина очищається від забруднень, і через відкритий прохідний кран 17 надходить у напірну магістраль споживача 18 Входи й виходи фільтрів об'єднані колекторами 15 і 16 для паралельної роботи на спільну магістраль споживача, а кожний фільтр, у свою чергу, виконаний із двома фільтроелементами 13 і 14, ввімкненими також у паралельну роботу на спільну напірну магістраль насосного агрегату, що дозволяє ефективно використовувати площу фільтрації їх у повному обсязі У такий спосіб, за рахунок установки фільтрів у напірних магістралях насосних агрегатів і з'єднання фільтрів і фільтроелементів у них для паралельної роботи на спільну магістраль, підвищується ефективність фільтрації робочої рідини, ресурс і надійність як самої насосної станції, так і споживача. Досягнення технічного результату здійснюється таким чином. При ввімкненні насосних агрегатів 1 і 2 робоча рідина з установки бака 20, через прохідні крани 5 ГТчїСТ ; і m f К—^іо— " і • •• ^ •• Фіг. Комп'ютерна верстка А Крулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
