Машинно-тракторний агрегат для збирання рицини

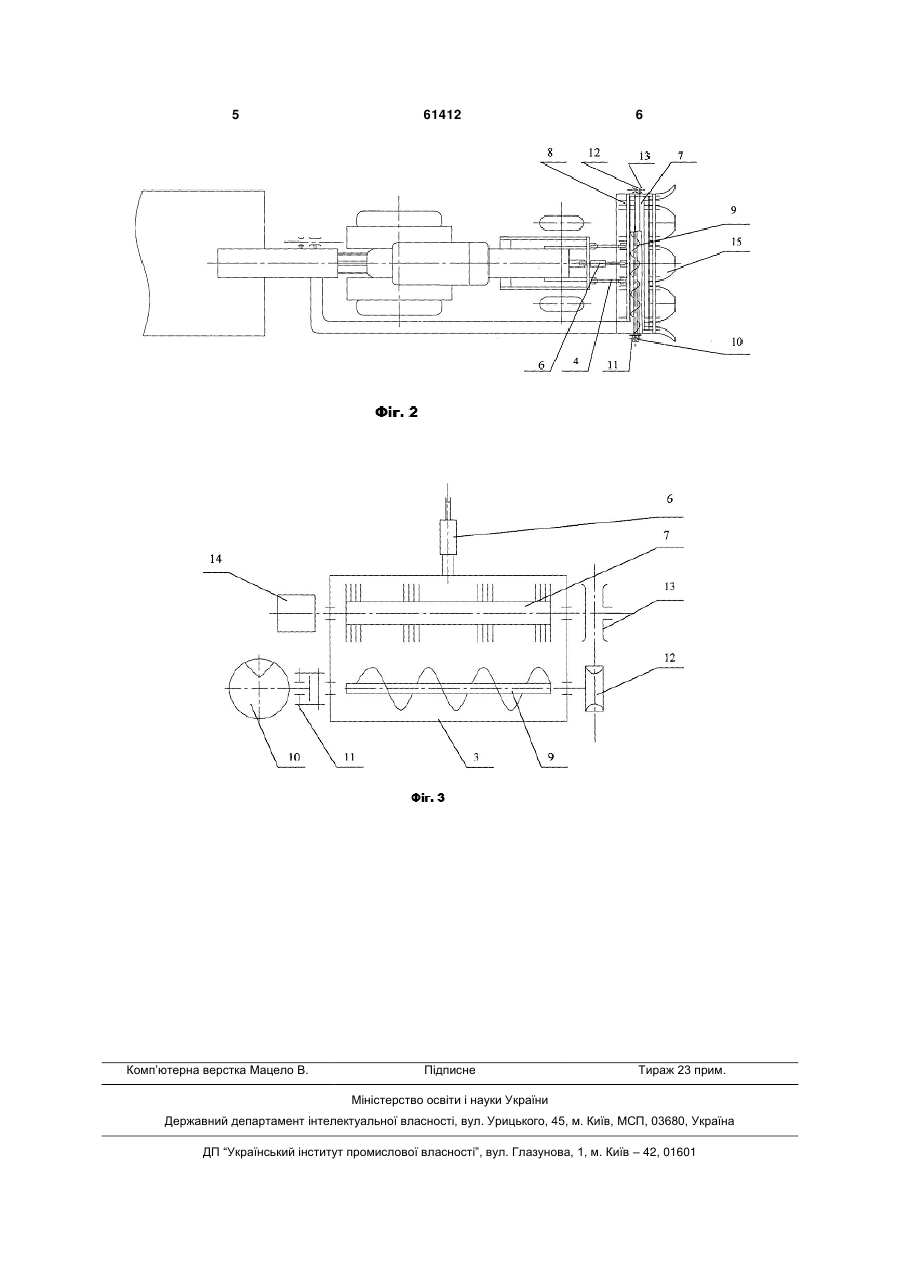

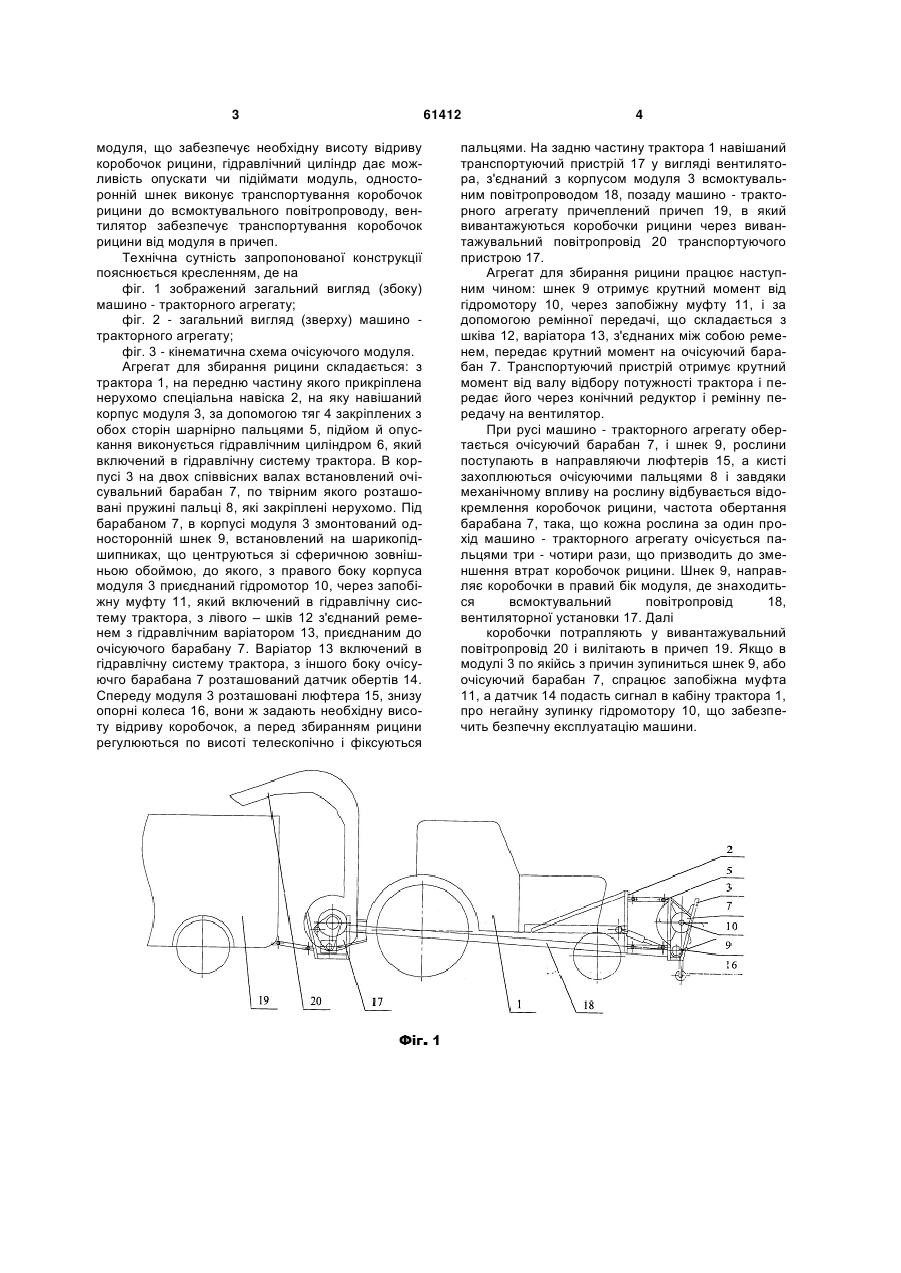

Машинно-тракторний агрегат для збирання рицини, що включає трактор, корпус, з встановленим в ньому очісувальним барабаном, по твірних 3 модуля, що забезпечує необхідну висоту відриву коробочок рицини, гідравлічний циліндр дає можливість опускати чи підіймати модуль, односторонній шнек виконує транспортування коробочок рицини до всмоктувального повітропроводу, вентилятор забезпечує транспортування коробочок рицини від модуля в причеп. Технічна сутність запропонованої конструкції пояснюється кресленням, де на фіг. 1 зображений загальний вигляд (збоку) машино - тракторного агрегату; фіг. 2 - загальний вигляд (зверху) машино тракторного агрегату; фіг. 3 - кінематична схема очісуючого модуля. Агрегат для збирання рицини складається: з трактора 1, на передню частину якого прикріплена нерухомо спеціальна навіска 2, на яку навішаний корпус модуля 3, за допомогою тяг 4 закріплених з обох сторін шарнірно пальцями 5, підйом й опускання виконується гідравлічним циліндром 6, який включений в гідравлічну систему трактора. В корпусі 3 на двох співвісних валах встановлений очісувальний барабан 7, по твірним якого розташовані пружині пальці 8, які закріплені нерухомо. Під барабаном 7, в корпусі модуля 3 змонтований односторонній шнек 9, встановлений на шарикопідшипниках, що центруються зі сферичною зовнішньою обоймою, до якого, з правого боку корпуса модуля 3 приєднаний гідромотор 10, через запобіжну муфту 11, який включений в гідравлічну систему трактора, з лівого – шків 12 з'єднаний ременем з гідравлічним варіатором 13, приєднаним до очісуючого барабану 7. Варіатор 13 включений в гідравлічну систему трактора, з іншого боку очісуючго барабана 7 розташований датчик обертів 14. Спереду модуля 3 розташовані люфтера 15, знизу опорні колеса 16, вони ж задають необхідну висоту відриву коробочок, а перед збиранням рицини регулюються по висоті телескопічно і фіксуються 61412 4 пальцями. На задню частину трактора 1 навішаний транспортуючий пристрій 17 у вигляді вентилятора, з'єднаний з корпусом модуля 3 всмоктувальним повітропроводом 18, позаду машино - тракторного агрегату причеплений причеп 19, в який вивантажуються коробочки рицини через вивантажувальний повітропровід 20 транспортуючого пристрою 17. Агрегат для збирання рицини працює наступним чином: шнек 9 отримує крутний момент від гідромотору 10, через запобіжну муфту 11, і за допомогою ремінної передачі, що складається з шківа 12, варіатора 13, з'єднаних між собою ременем, передає крутний момент на очісуючий барабан 7. Транспортуючий пристрій отримує крутний момент від валу відбору потужності трактора і передає його через конічний редуктор і ремінну передачу на вентилятор. При русі машино - тракторного агрегату обертається очісуючий барабан 7, і шнек 9, рослини поступають в направляючи люфтерів 15, а кисті захоплюються очісуючими пальцями 8 і завдяки механічному впливу на рослину відбувається відокремлення коробочок рицини, частота обертання барабана 7, така, що кожна рослина за один прохід машино - тракторного агрегату очісується пальцями три - чотири рази, що призводить до зменшення втрат коробочок рицини. Шнек 9, направляє коробочки в правий бік модуля, де знаходиться всмоктувальний повітропровід 18, вентиляторної установки 17. Далі коробочки потрапляють у вивантажувальний повітропровід 20 і вилітають в причеп 19. Якщо в модулі 3 по якійсь з причин зупиниться шнек 9, або очісуючий барабан 7, спрацює запобіжна муфта 11, а датчик 14 подасть сигнал в кабіну трактора 1, про негайну зупинку гідромотору 10, що забезпечить безпечну експлуатацію машини. 5 Комп’ютерна верстка Мацело В. 61412 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
