Станина преса чотириколонної конструкції

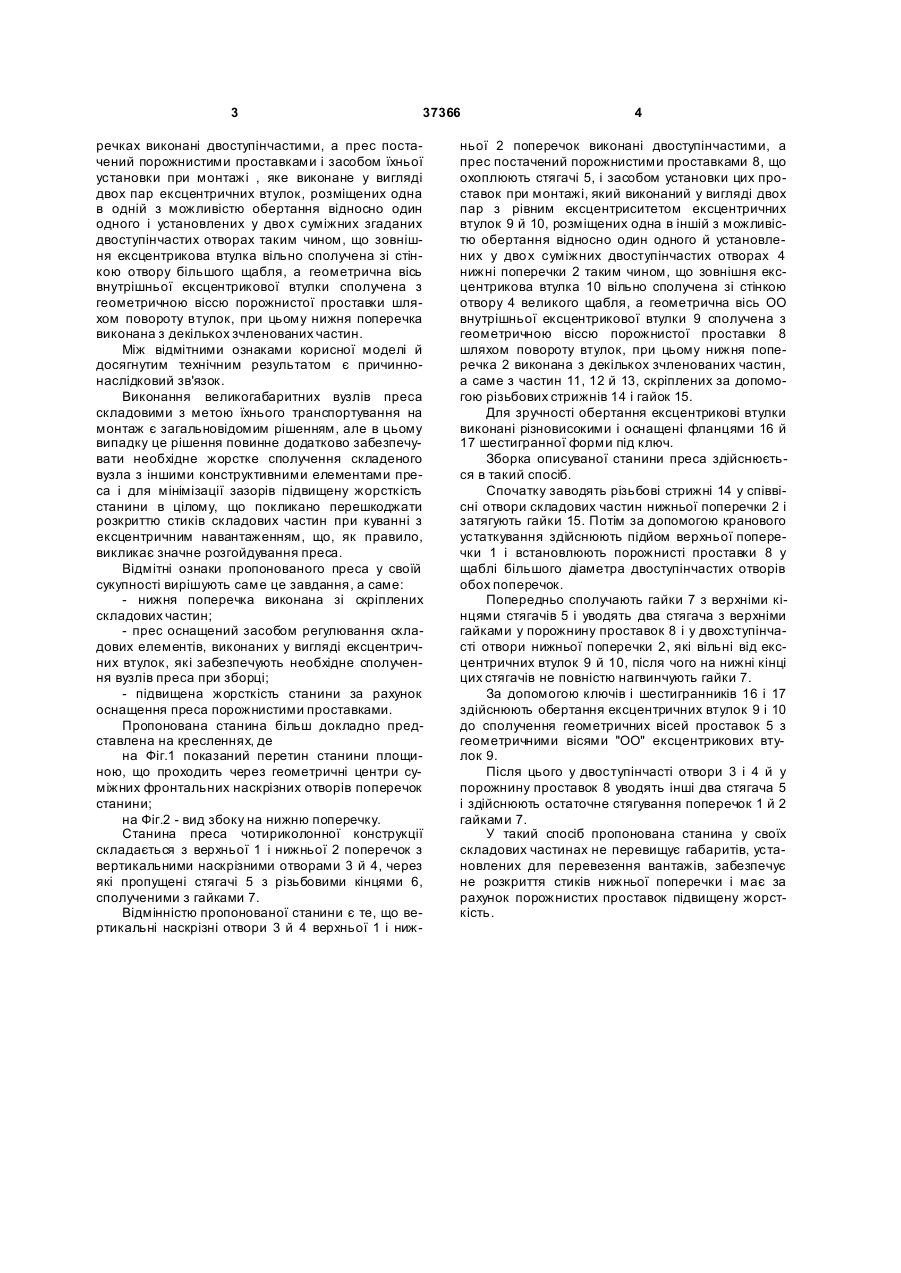

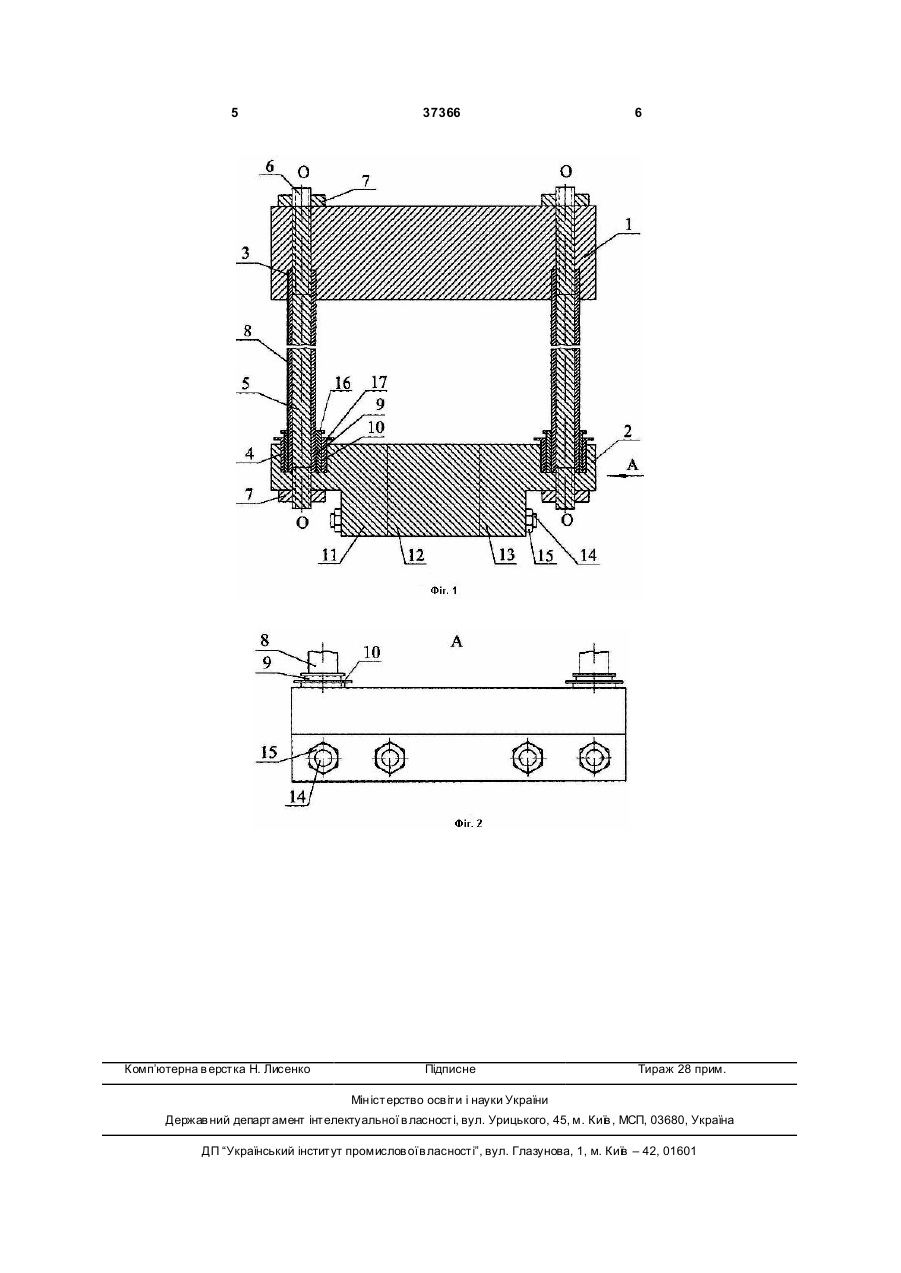

Станина преса чотириколонної конструкції, що містить верхню й нижню поперечки з вертикальними наскрізними отворами, через які пропущені стягачі з різьбовими кінцями, сполученими з гай 3 37366 речках виконані двоступінчастими, а прес постачений порожнистими проставками і засобом їхньої установки при монтажі , яке виконане у вигляді двох пар ексцентричних втулок, розміщених одна в одній з можливістю обертання відносно один одного і установлених у дво х суміжних згаданих двоступінчастих отворах таким чином, що зовнішня ексцентрикова втулка вільно сполучена зі стінкою отвору більшого щабля, а геометрична вісь внутрішньої ексцентрикової втулки сполучена з геометричною віссю порожнистої проставки шляхом повороту втулок, при цьому нижня поперечка виконана з декількох зчленованих частин. Між відмітними ознаками корисної моделі й досягнутим технічним результатом є причиннонаслідковий зв'язок. Виконання великогабаритних вузлів преса складовими з метою їхнього транспортування на монтаж є загальновідомим рішенням, але в цьому випадку це рішення повинне додатково забезпечувати необхідне жорстке сполучення складеного вузла з іншими конструктивними елементами преса і для мінімізації зазорів підвищену жорсткість станини в цілому, що покликано перешкоджати розкриттю стиків складових частин при куванні з ексцентричним навантаженням, що, як правило, викликає значне розгойдування преса. Відмітні ознаки пропонованого преса у своїй сукупності вирішують саме це завдання, а саме: - нижня поперечка виконана зі скріплених складових частин; - прес оснащений засобом регулювання складових елементів, виконаних у вигляді ексцентричних втулок, які забезпечують необхідне сполучення вузлів преса при зборці; - підвищена жорсткість станини за рахунок оснащення преса порожнистими проставками. Пропонована станина більш докладно представлена на кресленнях, де на Фіг.1 показаний перетин станини площиною, що проходить через геометричні центри суміжних фронтальних наскрізних отворів поперечок станини; на Фіг.2 - вид збоку на нижню поперечку. Станина преса чотириколонної конструкції складається з верхньої 1 і нижньої 2 поперечок з вертикальними наскрізними отворами 3 й 4, через які пропущені стягачі 5 з різьбовими кінцями 6, сполученими з гайками 7. Відмінністю пропонованої станини є те, що вертикальні наскрізні отвори 3 й 4 верхньої 1 і ниж 4 ньої 2 поперечок виконані двоступінчастими, а прес постачений порожнистими проставками 8, що охоплюють стягачі 5, і засобом установки цих проставок при монтажі, який виконаний у вигляді двох пар з рівним ексцентриситетом ексцентричних втулок 9 й 10, розміщених одна в іншій з можливістю обертання відносно один одного й установлених у дво х суміжних двоступінчастих отворах 4 нижні поперечки 2 таким чином, що зовнішня ексцентрикова втулка 10 вільно сполучена зі стінкою отвору 4 великого щабля, а геометрична вісь ОО внутрішньої ексцентрикової втулки 9 сполучена з геометричною віссю порожнистої проставки 8 шляхом повороту втулок, при цьому нижня поперечка 2 виконана з декількох зчленованих частин, а саме з частин 11, 12 й 13, скріплених за допомогою різьбових стрижнів 14 і гайок 15. Для зручності обертання ексцентрикові втулки виконані різновисокими і оснащені фланцями 16 й 17 шестигранної форми під ключ. Зборка описуваної станини преса здійснюється в такий спосіб. Спочатку заводять різьбові стрижні 14 у співвісні отвори складових частин нижньої поперечки 2 і затягують гайки 15. Потім за допомогою кранового устаткування здійснюють підйом верхньої поперечки 1 і встановлюють порожнисті проставки 8 у щаблі більшого діаметра двоступінчастих отворів обох поперечок. Попередньо сполучають гайки 7 з верхніми кінцями стягачів 5 і уводять два стягача з верхніми гайками у порожнину проставок 8 і у двохступінчасті отвори нижньої поперечки 2, які вільні від ексцентричних втулок 9 й 10, після чого на нижні кінці цих стягачів не повністю нагвинчують гайки 7. За допомогою ключів і шестигранників 16 і 17 здійснюють обертання ексцентричних втулок 9 і 10 до сполучення геометричних вісей проставок 5 з геометричними вісями "ОО" ексцентрикових втулок 9. Після цього у двоступінчасті отвори 3 і 4 й у порожнину проставок 8 уводять інші два стягача 5 і здійснюють остаточне стягування поперечок 1 й 2 гайками 7. У такий спосіб пропонована станина у своїх складових частинах не перевищує габаритів, установлених для перевезення вантажів, забезпечує не розкриття стиків нижньої поперечки і має за рахунок порожнистих проставок підвищену жорсткість. 5 Комп’ютерна в ерстка Н. Лисенко 37366 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
