Сівалка

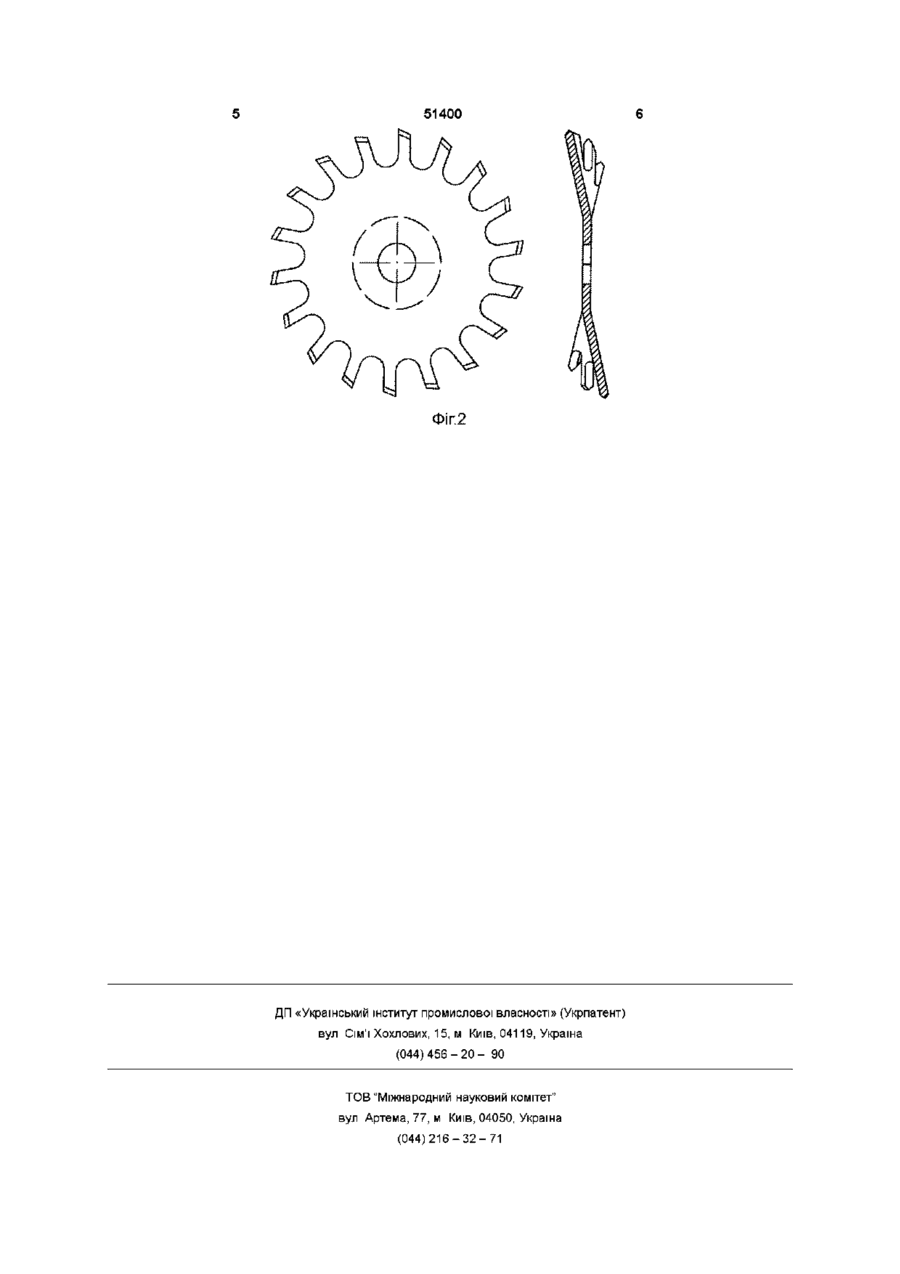

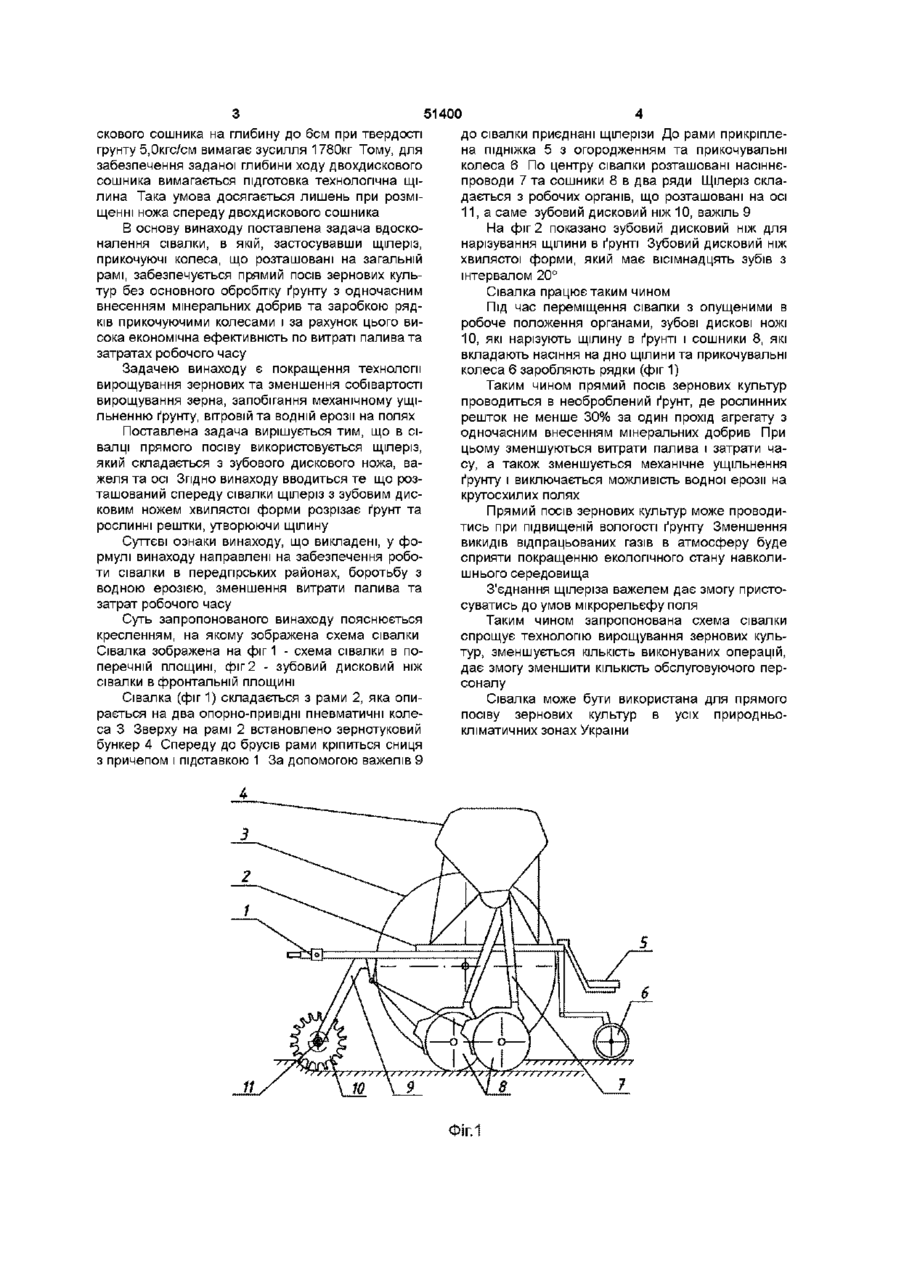

1 Сівалка, що складається з рами, яка опирається на два опорно-привідні пневматичні колеса, зверху на рамі встановлено зернотуковий бункер, яка відрізняється тим, що попереду до рами встановлюється щілиноріз з зубовим дисковим ножем хвилеподібної форми, який забезпечує нарізування щілини в грунті і розрізування пожнивних та рослинних решток 2 Сівалка за п 1 яка відрізняється тим, що використовуються прикочувальні колеса 3 Сівалка за пп 1, 2, яка відрізняється тим, що щілиноріз, сошники і прикочувальні колеса мають незалежну підвіску, що дає змогу краще працювати з різним мікрорельєфом поля 4 Сівалка за пп 1-3, яка відрізняється тим, що прямий посів зернових культур проводиться в необроблений грунт з одночасним внесенням мінеральних добрив 5 Сівалка за пп 1-4, яка відрізняється тим, що з одночасним внесенням мінеральних добрив досягається висока економічна ефективність по витраті палива та затратах робочого часу Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема, до комбінованих сільськогосподарських машин і може бути застосований для реалізації ґрунтозахисної технологи, отримавши назву прямий посів або нульовий обробіток ґрунту (посів без обробітку ґрунту, безозорний посів) Технологія прямого посіву зернових культур заключаться в наступному після збирання попередників, поле залишають на декілька тижнів "зазеленіти" Потім ШЛЯХОМ обробітку гербіцидами знищують бур'яни Найбільш близьким аналогом до винаходу по технологічному процесу є причепна сівалкакультиватор зернова стернева, яка призначена для сівби зернових культур по стерневому фоні Відомо, ЩО ЦИМ методом обробітку ґрунту зацікавились ще у 80-ті роки Перші спроби його застосування були проведені на чорноземних ґрунтах під час вирощування кукурудзи на силос після капустяних Тоді кукурудзу сіяли сівалкою СЗС-2,1 [Сівалка-культиватор зернова стернева СЗС-2,1 Інструкція по будові, складанню, експлуатації і технічному огляді Целиноград, 1973] Одношарова система кріплення сошника до рами сприяє його очистці від рослинних решток, але не стабілізує задану глибину посіву (а с № 3979262, СРСР, кл А 01 С 7/00, бюл № 12, 1987 р) Сошник виконаний в вигляді плоскоріжучої лапи, стояк жорстко з'єднаний з насіннєпровідною трубою Недоліком такої технології у ТОДІШНІХ умовах була відсутність високоефективних гербіцидів, а тому боротьбу з бур'янами треба було вести шляхом попереднього дискування поля, що знижувало ефективність технології Тому масового поширення ця технологія не набула Також відомий посів по попереднику без попереднього обробітку ґрунту селекційною сівалкою СН-16ПМ з перемінною копією [Технічний опис і інструкції по експлуатації — М Машинобудівельний завод дослідних конструкцій ВІМ, 1984, с 43, рис 2, 4 і 13], що має раму до якої кріпляться сошники з гофрованими насіннєпроводами На рамі встановлено туконасіннєві бункери Недоліком такої сівалки являється те, що двохдискові сошники по стерневому фоні попередників (пшениця, кукурудза, соняшник та ш кормові культури, вирощувані на силос і сіно) не забезпечують необхідну глибину посіву, а також забиваються рослинними рештками В більшості випадків двохдискові сошники просто перекочуються по поверхні поля (а с № 94002920, Росія, кл А 01 С 7/00, бюл № 10, 1996 р), а насіння дрібносіневих кормових культур розвіваються вітром Більше насіння (кукурудза, соняшник та ш) з'їдаються птахами (голуби, горобці) При масі сівалки СН-16ПМ 450кг на кожен сошник припадає неменше 35кгс Для забезпечення заглиблення двохди О о ю скового сошника на глибину до 6см при твердості грунту 5,Окгс/см вимагає зусилля 1780кг Тому, для забезпечення заданої глибини ходу двохдискового сошника вимагається підготовка технологічна щілина Така умова досягається лишень при розміщенні ножа спереду двохдискового сошника В основу винаходу поставлена задача вдосконалення сівалки, в якій, застосувавши щілеріз, прикочуючі колеса, що розташовані на загальній рамі, забезпечується прямий посів зернових культур без основного обробітку ґрунту з одночасним внесенням мінеральних добрив та заробкою рядків прикочуючими колесами і за рахунок цього висока економічна ефективність по витраті палива та затратах робочого часу Задачею винаходу є покращення технології вирощування зернових та зменшення собівартості вирощування зерна, запобігання механічному ущільненню ґрунту, вітровій та водній ерозії на полях Поставлена задача вирішується тим, що в сівалці прямого посіву використовується щілеріз, який складається з зубового дискового ножа, важеля та осі Згідно винаходу вводиться те що розташований спереду сівалки щілеріз з зубовим дисковим ножем хвилястої форми розрізає ґрунт та рослинні рештки, утворюючи щілину Суттєві ознаки винаходу, що викладені, у формулі винаходу направлені на забезпечення роботи сівалки в передпрських районах, боротьбу з водною ерозією, зменшення витрати палива та затрат робочого часу Суть запропонованого винаходу пояснюється кресленням, на якому зображена схема сівалки Сівалка зображена на фіг 1 - схема сівалки в поперечній площині, фіг 2 - зубовий дисковий ніж сівалки в фронтальній площині Сівалка (фіг 1) складається з рами 2, яка опирається на два опорно-привідні пневматичні колеса 3 Зверху на рамі 2 встановлено зернотуковий бункер 4 Спереду до брусів рами кріпиться сниця з причепом і підставкою 1 За допомогою важелів 9 51400 до сівалки приєднані щілерізи До рами прикріплена підніжка 5 з огородженням та прикочувальні колеса 6 По центру сівалки розташовані насіннєпроводи 7 та сошники 8 в два ряди Щілеріз складається з робочих органів, що розташовані на осі 11, а саме зубовий дисковий ніж 10, важіль 9 На фіг 2 показано зубовий дисковий ніж для нарізування щілини в ґрунті Зубовий дисковий ніж хвилястої форми, який має вісімнадцять зубів з інтервалом 20° Сівалка працює таким чином Під час переміщення сівалки з опущеними в робоче положення органами, зубові дискові ножі 10, які нарізують щілину в ґрунті і сошники 8, які вкладають насіння на дно щілини та прикочувальні колеса 6 заробляють рядки (фіг 1) Таким чином прямий посів зернових культур проводиться в необроблений ґрунт, де рослинних решток не менше 30% за один прохід агрегату з одночасним внесенням мінеральних добрив При цьому зменшуються витрати палива і затрати часу, а також зменшується механічне ущільнення ґрунту і виключається можливість водної ерозії на крутосхилих полях Прямий посів зернових культур може проводитись при підвищеній вологості ґрунту Зменшення викидів відпрацьованих газів в атмосферу буде сприяти покращенню екологічного стану навколишнього середовища З'єднання щілеріза важелем дає змогу пристосуватись до умов мікрорельєфу поля Таким чином запропонована схема сівалки спрощує технологію вирощування зернових культур, зменшується КІЛЬКІСТЬ виконуваних операцій, дає змогу зменшити КІЛЬКІСТЬ обслуговуючого персоналу Сівалка може бути використана для прямого посіву зернових культур в усіх природньокліматичних зонах України ФІГ.1 51400 ФІГ.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
