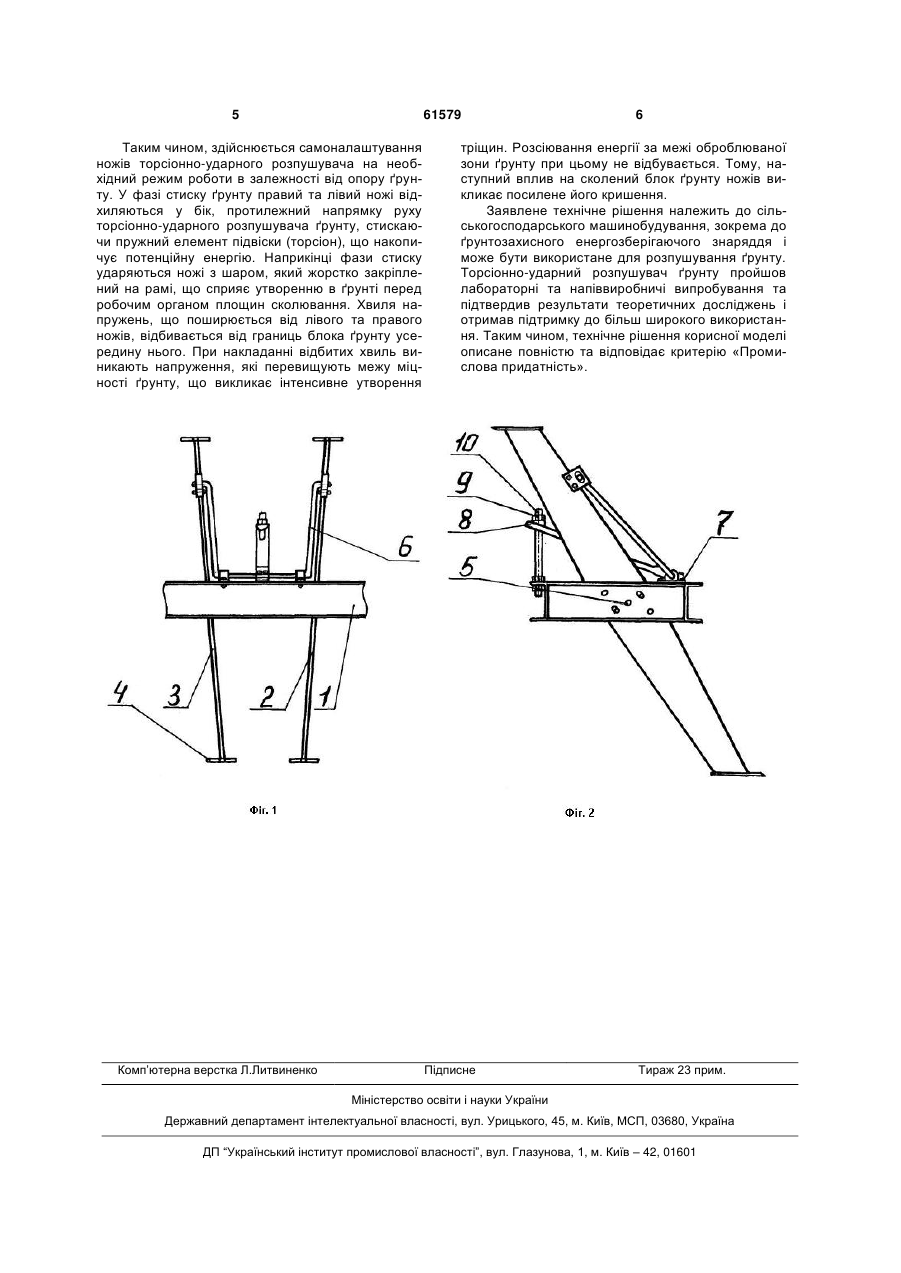

Торсіонно-ударний розпушувач ґрунту

1. Торсіонно-ударний розпушувач ґрунту, який включає поперечну балку на якій вертикально прикріплені правий та лівий ножі, що у верхній та нижній частинах мають долотоподібні розпушувачі, та торсіон, жорсткість якого регулюється важелем, який відрізняється тим, що додатково ножі прикріплюються до рами за допомогою осей з можливістю регулювання кута встановлення від 0,01 до 45° до горизонталі у напрямку руху робочого органа, а нижні частини ножів із долотоподібними роз 3 зичні властивості ґрунту; складна конструкція з підвищеними енерговитратами при роботі ґрунтообробного знаряддя. Задача - підвищення якості розпушення ґрунту, покращення самоочищуваності робочого органу від ґрунту та пожнивних решток, зниження тягового опору механізму за рахунок використання ударного ефекту в поєднанні із ефектом самоналаштування робочих органів до агрофізичних властивостей ґрунту, використовуючи при цьому торсіонний механізм, та зменшення енергоємності операцій. Поставлена задача вирішується створенням торсіонно-ударного розпушувача ґрунту, який складається з рами, на якій прикріплені у вертикальній площині під кутом 0,01-45° до горизонту у напрямку руху робочого органа, правий та лівий взаємозамінні ножі, що виготовлені в дзеркальному відображенні відносно осі кріплення, які у верхній та нижній частинах мають долотоподібні розпушувачі, причому нижні частини ножів із долотоподібним розпушувачами зміщені від вертикальної лінії на кут 0,01-35° один до одного. Робочі органи мають можливість обмеженого до 0,05 м (в крайніх положеннях - з ударом) коливання ножів відносно горизонтальної осі. Пружним елементом коливальної системи є торсіон, закріплений на рамі за допомогою тримачів. Жорсткість 4 Н торсіона регулюється в межах 0,01-8·10 важем лем (жорстко закріплений на середній частині торсіонного вала) загвинчуючи гайку по гвинту. Процес оброблення ґрунту розпушувачем проходить у відповідності з формулою: P=-694,37+12437,50·Н+120,00·V, [H] де Р - тяговий опір торсіонно-ударного робочого органа (Р=500...4000Н); Н - глибина обробітку (Н=0,09...0,30 м); км V - швидкість руху ( V  6,5...9,25 ). год Виконаний заявником аналіз ґрунтообробних знарядь включає пошук по патентних науковотехнічних джерелах інформації, виявлення джерел, які містять відомості про аналоги технічного рішення заявленої корисної моделі дозволив встановити, що заявник не виявив аналогів, що характеризуються ознаками, ідентичними всім істотним ознакам заявленого технічного рішення. Визначення із переліку виявлених аналогів прототипу, як найбільш близького до істотних ознак аналога дало можливість виявити сукупність істотних по відношенню до передбаченого результату відомих ознак заявленого технічного рішення, яке представлене в формулі корисної моделі. Отже, технічне рішення заявленої корисної моделі відповідає умові «новизна». Корисна модель, що заявляється пояснюється кресленням. На Фіг. 1 зображений торсіонно-ударний розпушувач ґрунту - вигляд спереду. На Фіг. 2 зображений торсіонно-ударний розпушувач ґрунту - вигляд збоку, де зображено: 1 рама, 2 - правий ніж, 3 - лівий ніж, 4 - розпушувач 61579 4 долотоподібний, 5 - вісь горизонтальна, 6 - торсіон, 7 - тримач, 8 - важіль, 9 - гайка, 10 - гвинт. Торсіонно-ударний розпушувач ґрунту складається з рами 1, на якій прикріплені у вертикальній площині під кутом 0,01-45° до горизонту у напрямку руху робочого органа, правого 2 та лівого 3 взаємозамінних ножів, виготовлених в дзеркальному відображенні відносно осі кріплення, які у верхній та нижній частинах мають долотоподібні розпушувачі 4, причому нижні частини ножів із долотоподібним розпушувачами зміщені від вертикальної лінії на кут 0,01-35° один до одного. Робочі органи мають можливість обмеженого до 0,05 м (в крайніх положенням - з ударом) коливання ножів відносно горизонтальної осі 5. Пружним елементом коливальної системи є торсіон 6, закріплений на рамі за допомогою тримачів 7. Жорсткість торсіона регу4 Н люється в межах 0,01-8·10 важелем 8 (жорстм ко закріплений на середній частині торсіонного вала) загвинчуванням гайки 9 по гвинту 10. Процес оброблення ґрунту розпушувачем проходить у відповідності з формулою: Р=-694,37+12437,50·Н+120,00·V, [Н] де Р - тяговий опір торсіонно-ударного робочого органа (Р=500...4000Н); Н - глибина обробітку (Н=0,09...0,30м); км V - швидкість руху ( V  6,5...9,25 ). год Торсіонно-ударний розпушувач ґрунту, працює наступним чином. Рухається горизонтально рама 1, на поперечні балки якої прикріплені у вертикальній площині під кутом 0,01-45° до горизонту у напрямку руху робочого органа правий 2 та лівий3, взаємозамінні ножі, які виготовлені в дзеркальному відображенні відносно осі кріплення, які у верхній та нижній частинах мають долотоподібні розпушувачі 4, причому нижні частини ножів із долотоподібними розпушувачами зміщені від вертикальної лінії на кут 0,01-35° один до одного. В процесі руху у ґрунті лівий та правий ножі (до конструктивно-технологічної схеми введено кінематичні пари четвертого класу, що утворюються під час зіткнення відповідних ланок, при цьому ступінь рухливості ножів змінюється у залежності від деформаційних властивостей ґрунту) коливаються в межах до 0,05 м відносно горизонтальної осі 5. При цьому зі збільшенням опору інтенсивність коливань зростає. Пружним елементом коливальної системи є торсіон 6, закріплений на рамі за допомогою тримачів 7. Жорсткість торсіона ре4 Н гулюється в межах 0,01-8·10 важелем 8 (жорсм тко закріплений на середній частині торсіонного вала) загвинчуванням гайки 9 по гвинту 10. Процес оброблення ґрунту розпушувачем проходить у відповідності з формулою: Р=694,37+12437,50·Н+120,00·V, [Н] де Р - тяговий опір торсіонно-ударного робочого органа (Р=500...4000Н); Н - глибина обробітку (Н=0,09...0,30м); км V - швидкість руху ( V  6,5...9,25 ). год 5 61579 Таким чином, здійснюється самоналаштування ножів торсіонно-ударного розпушувача на необхідний режим роботи в залежності від опору ґрунту. У фазі стиску ґрунту правий та лівий ножі відхиляються у бік, протилежний напрямку руху торсіонно-ударного розпушувача ґрунту, стискаючи пружний елемент підвіски (торсіон), що накопичує потенційну енергію. Наприкінці фази стиску ударяються ножі з шаром, який жорстко закріплений на рамі, що сприяє утворенню в ґрунті перед робочим органом площин сколювання. Хвиля напружень, що поширюється від лівого та правого ножів, відбивається від границь блока ґрунту усередину нього. При накладанні відбитих хвиль виникають напруження, які перевищують межу міцності ґрунту, що викликає інтенсивне утворення Комп’ютерна верстка Л.Литвиненко 6 тріщин. Розсіювання енергії за межі оброблюваної зони ґрунту при цьому не відбувається. Тому, наступний вплив на сколений блок ґрунту ножів викликає посилене його кришення. Заявлене технічне рішення належить до сільськогосподарського машинобудування, зокрема до ґрунтозахисного енергозберігаючого знаряддя і може бути використане для розпушування ґрунту. Торсіонно-ударний розпушувач ґрунту пройшов лабораторні та напіввиробничі випробування та підтвердив результати теоретичних досліджень і отримав підтримку до більш широкого використання. Таким чином, технічне рішення корисної моделі описане повністю та відповідає критерію «Промислова придатність». Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
