Розпушувач ґрунту

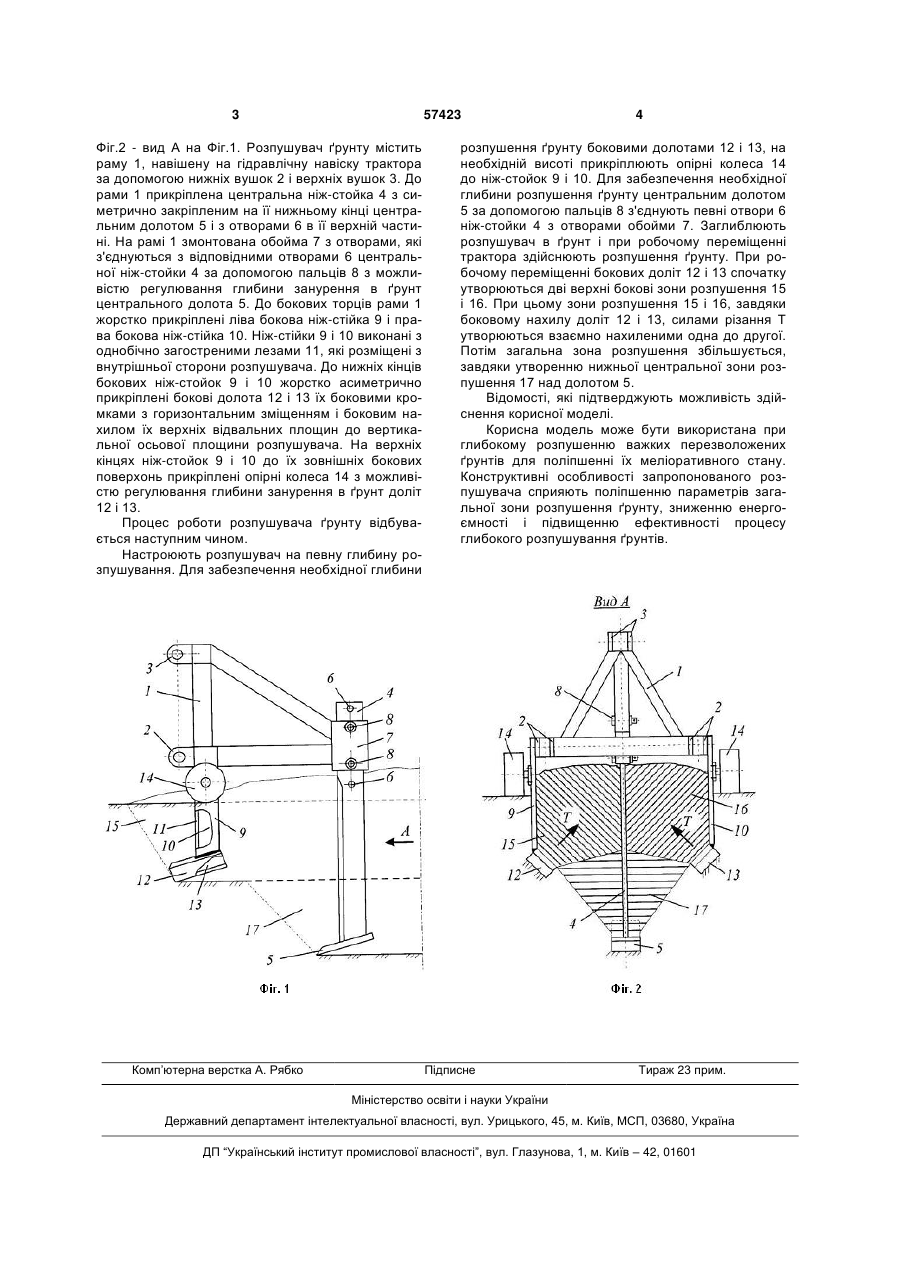

Розпушувач ґрунту, який містить навішену на гідравлічну навіску трактора раму з механізмом регулювання глибини розпушування та робочим органом, виконаним у вигляді центральної ніжстойки, в нижній частині якої змонтовано центральне долото, та двох дзеркально відображених 3 57423 Фіг.2 - вид А на Фіг.1. Розпушувач ґрунту містить раму 1, навішену на гідравлічну навіску трактора за допомогою нижніх вушок 2 і верхніх вушок 3. До рами 1 прикріплена центральна ніж-стойка 4 з симетрично закріпленим на її нижньому кінці центральним долотом 5 і з отворами 6 в її верхній частині. На рамі 1 змонтована обойма 7 з отворами, які з'єднуються з відповідними отворами 6 центральної ніж-стойки 4 за допомогою пальців 8 з можливістю регулювання глибини занурення в ґрунт центрального долота 5. До бокових торців рами 1 жорстко прикріплені ліва бокова ніж-стійка 9 і права бокова ніж-стійка 10. Ніж-стійки 9 і 10 виконані з однобічно загостреними лезами 11, які розміщені з внутрішньої сторони розпушувача. До нижніх кінців бокових ніж-стойок 9 і 10 жорстко асиметрично прикріплені бокові долота 12 і 13 їх боковими кромками з горизонтальним зміщенням і боковим нахилом їх верхніх відвальних площин до вертикальної осьової площини розпушувача. На верхніх кінцях ніж-стойок 9 і 10 до їх зовнішніх бокових поверхонь прикріплені опірні колеса 14 з можливістю регулювання глибини занурення в ґрунт доліт 12 і 13. Процес роботи розпушувача ґрунту відбувається наступним чином. Настроюють розпушувач на певну глибину розпушування. Для забезпечення необхідної глибини Комп’ютерна верстка А. Рябко 4 розпушення ґрунту боковими долотами 12 і 13, на необхідній висоті прикріплюють опірні колеса 14 до ніж-стойок 9 і 10. Для забезпечення необхідної глибини розпушення ґрунту центральним долотом 5 за допомогою пальців 8 з'єднують певні отвори 6 ніж-стойки 4 з отворами обойми 7. Заглиблюють розпушувач в ґрунт і при робочому переміщенні трактора здійснюють розпушення ґрунту. При робочому переміщенні бокових доліт 12 і 13 спочатку утворюються дві верхні бокові зони розпушення 15 і 16. При цьому зони розпушення 15 і 16, завдяки боковому нахилу доліт 12 і 13, силами різання Т утворюються взаємно нахиленими одна до другої. Потім загальна зона розпушення збільшується, завдяки утворенню нижньої центральної зони розпушення 17 над долотом 5. Відомості, які підтверджують можливість здійснення корисної моделі. Корисна модель може бути використана при глибокому розпушенню важких перезволожених ґрунтів для поліпшенні їх меліоративного стану. Конструктивні особливості запропонованого розпушувача сприяють поліпшенню параметрів загальної зони розпушення ґрунту, зниженню енергоємності і підвищенню ефективності процесу глибокого розпушування ґрунтів. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
