Пристрій для визначення моменту спрацювання запобіжних муфт сільськогосподарських машин

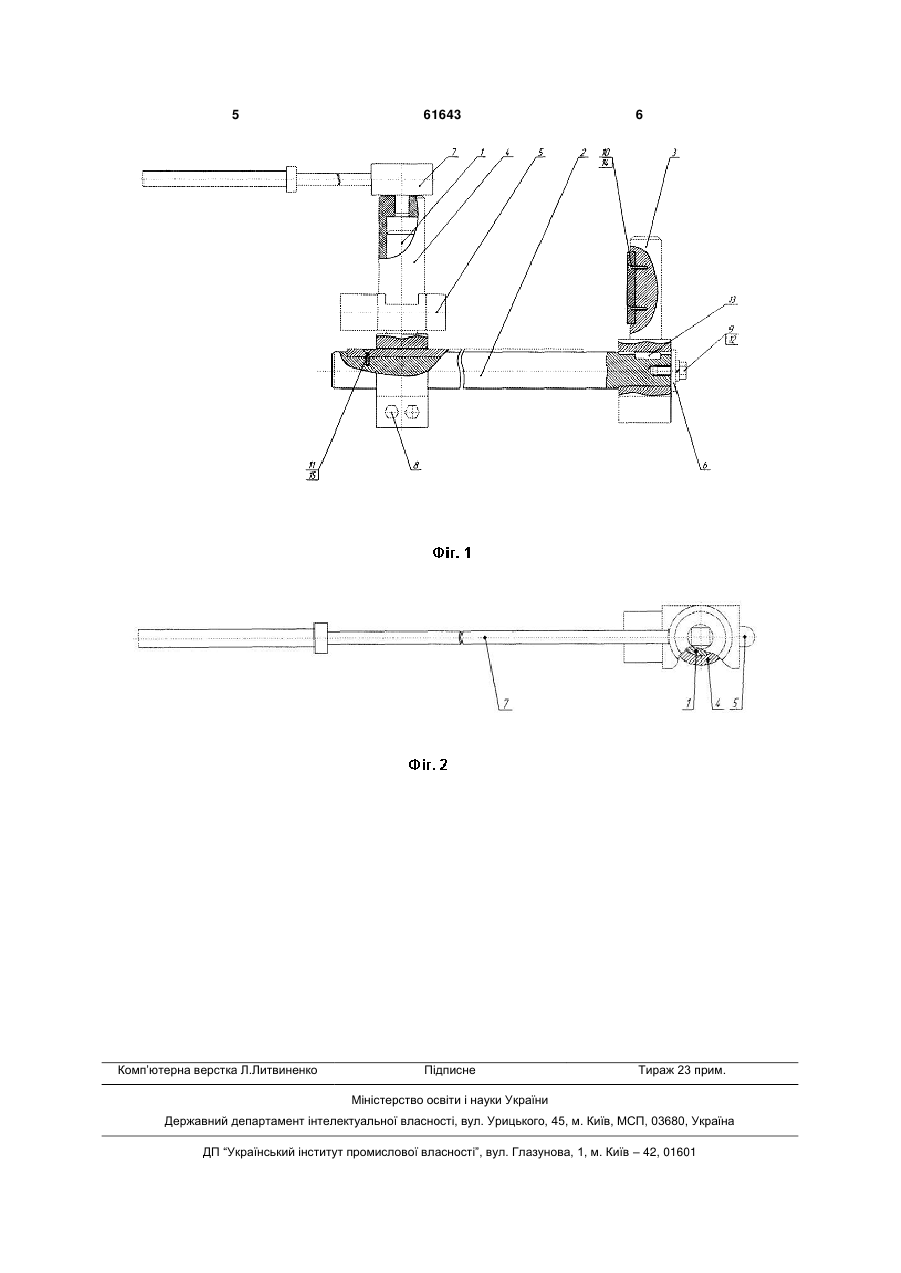

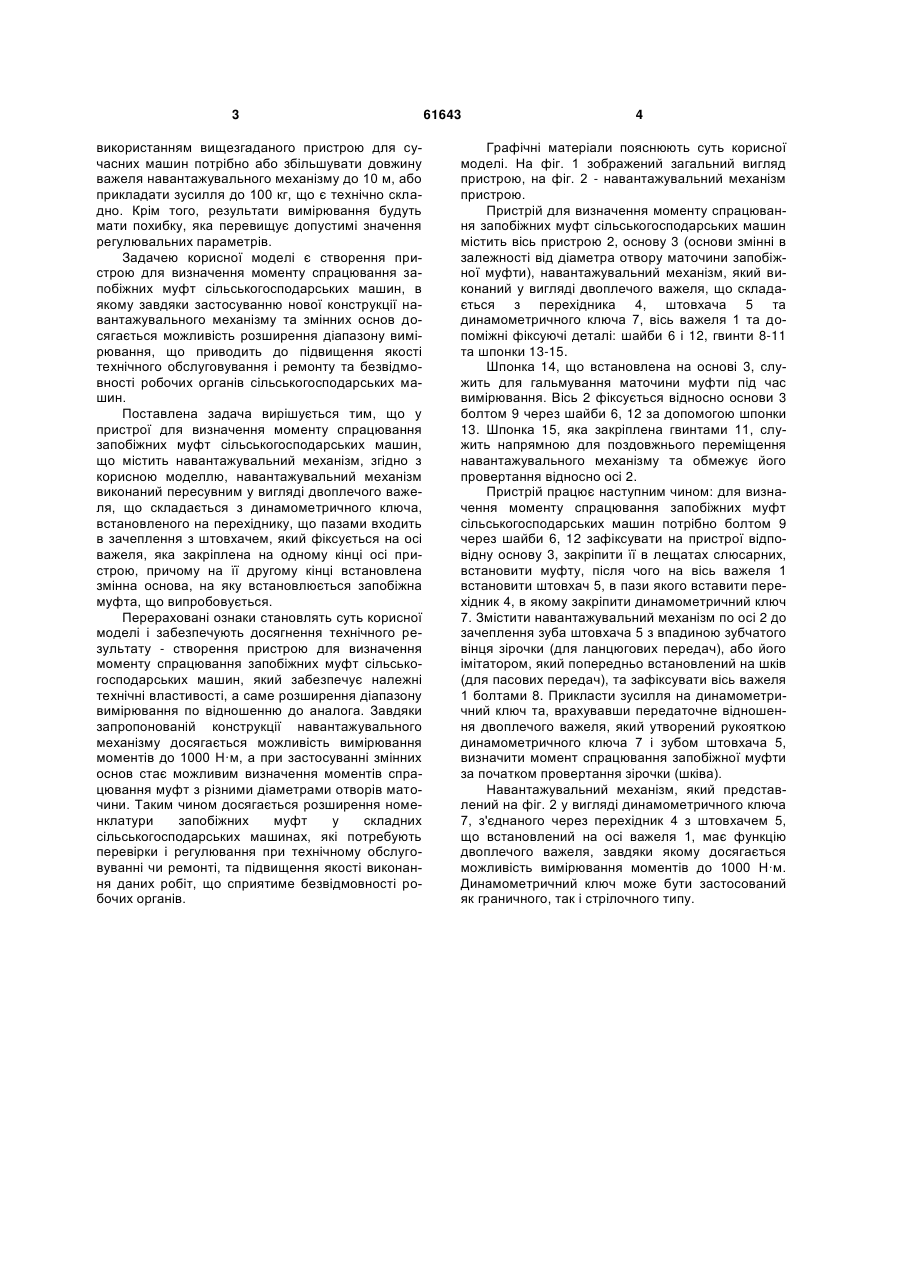

Пристрій для визначення моменту спрацювання запобіжних муфт сільськогосподарських машин, що містить навантажувальний механізм, який відрізняється тим, що навантажувальний механізм виконаний пересувним у вигляді двоплечого важеля, що складається з динамометричного ключа, встановленого на перехіднику, що пазами входить в зачеплення з штовхачем, який фіксується на осі важеля, яка закріплена на одному кінці осі пристрою, причому на її другому кінці встановлена змінна основа, на яку встановлюється запобіжна муфта, що випробовується. (19) (21) u201015886 (22) 29.12.2010 (24) 25.07.2011 (46) 25.07.2011, Бюл.№ 14, 2011 р. (72) СОКОЛЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, ЛЯШЕНКО МИКОЛА ВОЛОДИМИРОВИЧ, СОКОЛЕНКО ДМИТРО ОЛЕКСАНДРОВИЧ (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ ТА ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК 3 використанням вищезгаданого пристрою для сучасних машин потрібно або збільшувати довжину важеля навантажувального механізму до 10 м, або прикладати зусилля до 100 кг, що є технічно складно. Крім того, результати вимірювання будуть мати похибку, яка перевищує допустимі значення регулювальних параметрів. Задачею корисної моделі є створення пристрою для визначення моменту спрацювання запобіжних муфт сільськогосподарських машин, в якому завдяки застосуванню нової конструкції навантажувального механізму та змінних основ досягається можливість розширення діапазону вимірювання, що приводить до підвищення якості технічного обслуговування і ремонту та безвідмовності робочих органів сільськогосподарських машин. Поставлена задача вирішується тим, що у пристрої для визначення моменту спрацювання запобіжних муфт сільськогосподарських машин, що містить навантажувальний механізм, згідно з корисною моделлю, навантажувальний механізм виконаний пересувним у вигляді двоплечого важеля, що складається з динамометричного ключа, встановленого на перехіднику, що пазами входить в зачеплення з штовхачем, який фіксується на осі важеля, яка закріплена на одному кінці осі пристрою, причому на її другому кінці встановлена змінна основа, на яку встановлюється запобіжна муфта, що випробовується. Перераховані ознаки становлять суть корисної моделі і забезпечують досягнення технічного результату - створення пристрою для визначення моменту спрацювання запобіжних муфт сільськогосподарських машин, який забезпечує належні технічні властивості, а саме розширення діапазону вимірювання по відношенню до аналога. Завдяки запропонованій конструкції навантажувального механізму досягається можливість вимірювання моментів до 1000 Н·м, а при застосуванні змінних основ стає можливим визначення моментів спрацювання муфт з різними діаметрами отворів маточини. Таким чином досягається розширення номенклатури запобіжних муфт у складних сільськогосподарських машинах, які потребують перевірки і регулювання при технічному обслуговуванні чи ремонті, та підвищення якості виконання даних робіт, що сприятиме безвідмовності робочих органів. 61643 4 Графічні матеріали пояснюють суть корисної моделі. На фіг. 1 зображений загальний вигляд пристрою, на фіг. 2 - навантажувальний механізм пристрою. Пристрій для визначення моменту спрацювання запобіжних муфт сільськогосподарських машин містить вісь пристрою 2, основу 3 (основи змінні в залежності від діаметра отвору маточини запобіжної муфти), навантажувальний механізм, який виконаний у вигляді двоплечого важеля, що складається з перехідника 4, штовхача 5 та динамометричного ключа 7, вісь важеля 1 та допоміжні фіксуючі деталі: шайби 6 і 12, гвинти 8-11 та шпонки 13-15. Шпонка 14, що встановлена на основі 3, служить для гальмування маточини муфти під час вимірювання. Вісь 2 фіксується відносно основи 3 болтом 9 через шайби 6, 12 за допомогою шпонки 13. Шпонка 15, яка закріплена гвинтами 11, служить напрямною для поздовжнього переміщення навантажувального механізму та обмежує його провертання відносно осі 2. Пристрій працює наступним чином: для визначення моменту спрацювання запобіжних муфт сільськогосподарських машин потрібно болтом 9 через шайби 6, 12 зафіксувати на пристрої відповідну основу 3, закріпити її в лещатах слюсарних, встановити муфту, після чого на вісь важеля 1 встановити штовхач 5, в пази якого вставити перехідник 4, в якому закріпити динамометричний ключ 7. Змістити навантажувальний механізм по осі 2 до зачеплення зуба штовхача 5 з впадиною зубчатого вінця зірочки (для ланцюгових передач), або його імітатором, який попередньо встановлений на шків (для пасових передач), та зафіксувати вісь важеля 1 болтами 8. Прикласти зусилля на динамометричний ключ та, врахувавши передаточне відношення двоплечого важеля, який утворений рукояткою динамометричного ключа 7 і зубом штовхача 5, визначити момент спрацювання запобіжної муфти за початком провертання зірочки (шківа). Навантажувальний механізм, який представлений на фіг. 2 у вигляді динамометричного ключа 7, з'єднаного через перехідник 4 з штовхачем 5, що встановлений на осі важеля 1, має функцію двоплечого важеля, завдяки якому досягається можливість вимірювання моментів до 1000 Н·м. Динамометричний ключ може бути застосований як граничного, так і стрілочного типу. 5 Комп’ютерна верстка Л.Литвиненко 61643 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
