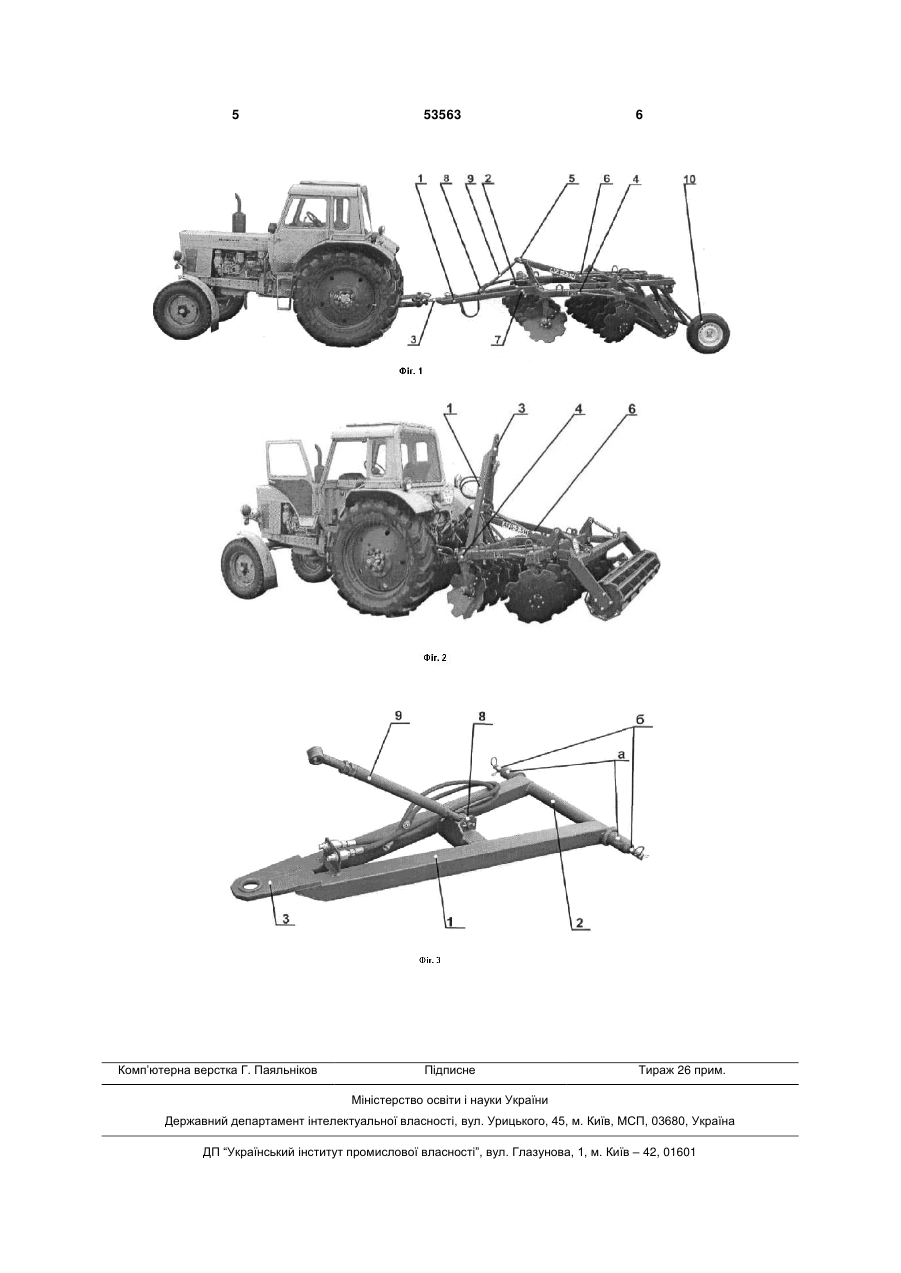

Зчіпний пристрій для агрегатування сільськогосподарських машин

1. Зчіпний пристрій для агрегатування сільськогосподарських машин, що включає центральне та два нижні вушка, що жорстко закріплені на рамі машини з відстанню між ними, близькою до розмірів зчіпного пристрою трактора, тягову сницю з 3 ювати мікрорельєф поля та забезпечувати високу якість виконання технологічного процесу. Недоліком такого зчіпного пристрою є те, що машинотракторний агрегат має значні розміри (збільшені на розмір сниці), що збільшує розміри поворотних смуг та знижує його продуктивність при роботі на невеликих за розміром полях. Агрегат з такою системою під'єднання доцільно використовувати на великих полях. В основу корисної моделі покладено завдання удосконалення зчіпного пристрою сільськогосподарських машин до енергозасобу шляхом диференційованого агрегатування (навісний, напівпричіпний чи причіпний варіант) сільськогосподарських машин з трактором для роботи на полях різного розміру і конфігурації та з урахуванням якості виконання попереднього обробітку, а також зручності руху машинотракторних агрегатів по дорогах загального призначення. Суть корисної моделі полягає в тому, що сниця з петлею та середнім вушком жорстко прикріплена до під'єдну вального валу, який обертається в нижніх вушках та має опорні поверхні для під'єднання нижніх тяг навіски трактора, розкіс може кріпитися в центральне або додатковому вушках, а опорно-транспортні колеса використовуються як монтований окремий модуль. При цьому при роботі сільськогосподарської машини у причіпному варіанті сниця, що жорстко прикріплена до під'єднувального валу, встановлюється і фіксується розкосом в положення близьке до горизонтального. Енергозасіб приєднується до петлі сниці, позаду машини кріпляться опорно-транспортні колеса і сільськогосподарська машина працює як причіпне знаряддя. При повертанні сниці у вертикальне положення і її фіксуванні розкосом сільськогосподарська машина кріпиться на три точки - центральне вушко сільськогосподарської машини центральною тягою трактора кріпиться до центрального тягового шарніра, під'єднувальний вал з боків фіксується нижніми тягами навіски трактора. Сільськогосподарська машина при знятих опорно-транспортних колесах працює як навісна. Аналогічне з'єднання з встановленими колесами на сільськогосподарській машині забезпечує її напівпричіпне навішування. Вирішення технічної задачі схематично представлено на Фіг.1, Фіг. 2 та Фіг. 3, де зображено сницю 1 жорстко прикріплену до під'єднувального вала 2, сниця з сторони енергозасобу має петлю 3, до рами 4 сільськогосподарської машини жорстко прикріплено центральну 5 та додаткове 6 вушко, під'єднувальний вал має можливість обертання в нижніх вушках 7, під'єднаний до шарніру 8 розкіс 9, може кріпитись в центральній або додатковій вушках. Додатково забезпечується монтування позаду сільськогосподарської машини модуля опорно-транспортних коліс 10. Технічний результат пояснюється Фіг. 1, Фіг. 2 та Фіг. 3, при цьому при роботі сільськогосподарської машини у причіпному варіанті сниця 1, (Фіг.1) що жорстко прикріплена до під'єднувального вала 2 його опорними поверхнями а (Фіг. 3) фіксується в нижніх вушках 7 (Фіг.1) сільськогосподарських ма 53563 4 шин і встановлюється розкосом 9, один кінець якого кріпиться до центрального вушка 5, а протилежний на шарнірі 8, в положення близьке до горизонтального, після чого сільськогосподарська мамашина приєднується до трактора через петлю 3. Позаду сільськогосподарської машини монтуються опорно-транспортні колеса 10. Такий варіант застосування зчіпного пристрою забезпечує розвантаження коліс трактора, покращення його керованості і якісне копіювання мікрорельєфу по довжині агрегату, що сприяє високій якості роботи сільськогосподарської машини, зокрема впливає на стабільність заданої глибини обробітку ґрунту ґрунтообробним знаряддям чи глибини загортання насіння сівалкою. Додатковою перевагою є можливість транспортування по дорогах загального призначення без негативного впливу динамічних коливань сільськогосподарської машини на навіску енергозасобу. При роботі сільськогосподарської машини у навісному варіанті Фіг.2 перед її навішуванням сниця 1 піднімається в положення близьке до вертикального, при цьому віссю обертання є під'єднувальний вал 2 (Фіг.1, 3), що обертається в нижніх вушках фіксуючись опорними поверхнями а (Фіг. 3) від горизонтального і вертикального переміщення. Фіксація сниці у положенні близькому до вертикального здійснюється розкосом 9, один кінець якого обертається на шарнірі 8, а інший кріпиться в центральному вушку 5 (Фіг.1). Сільськогосподарська машина кріпиться на три точки - центральне вушко 5, яка з'єднана центральною тягою трактора з його центральним тяговим шарніром та під'єднувальний вал 2, який з боків фіксується нижніми тягами навіски трактора на опорних поверхнях б (Фіг. 3). Сільськогосподарська машина при знятому модулі опорно-транспортних коліс 10 (Фіг.1) працює як навісна. Такий варіант зчіпного пристрою забезпечує жорсткість всього агрегату - енергозасобу і сільськогосподарської машини, його високу маневреність на малих полях та вимагає невеликих розмірів розворотних смуг і є компромісним варіантом застосування машини між якістю її роботи та можливістю проведення робіт. Аналогічне навісному з'єднання при встановленому модулі опорно-транспортних коліс 10 забезпечує сприяння, крім високої маневреності, більш якісному виконанню технологічного процесу ґрунтообробними і посівними знаряддями за рахунок покращення стабільності глибини обробітку. Отже, запропоноване рішення зчіпного пристрою дозволяє вирішити поставлене завдання удосконалення зчіпного пристрою сільськогосподарських машин до енергозасобу шляхом переналаштування зчіпного пристрою для роботи агрегату у причіпному, напівпричіпному чи навісному варіантах агрегатування. Джерела інформації: 1. Агрегат ґрунтообробний дисковий АГД - 2,1. Інструкція з експлуатації АГД-0.0.00-2,1 IE. 2. Протокол державних приймальних випробувань агрегата посівного комбінованого АПК-5,7 «Гарант» № 01-17-09 (10301109), Дослідницьке, 2009. 5 Комп’ютерна верстка Г. Паяльніков 53563 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
