Система гідравлічної автоматизації зрошувального каналу
Номер патенту: 61649
Опубліковано: 17.11.2003
Формула / Реферат

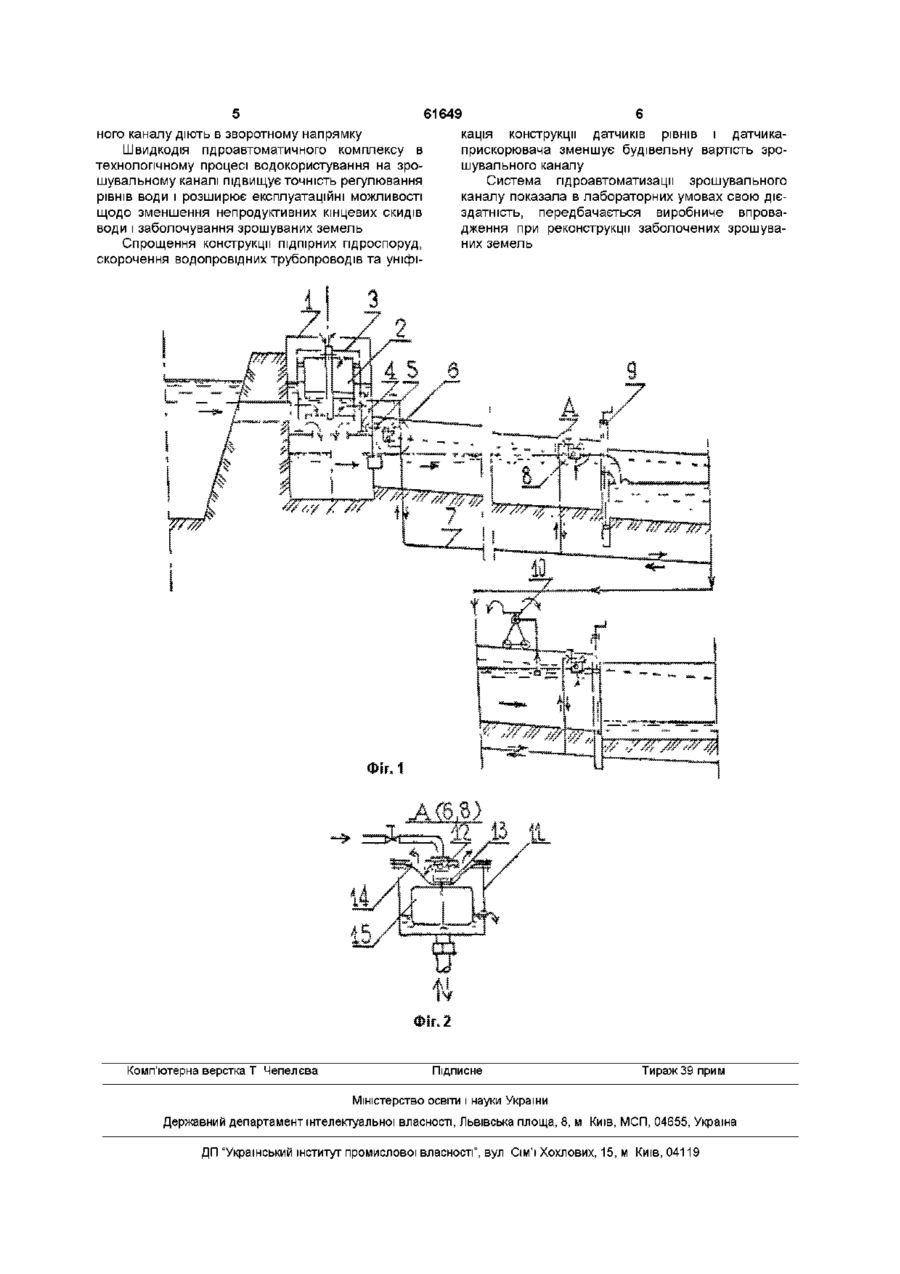

Система гідравлічної автоматизації зрошувального каналу, що має головну і підпірні гідроспоруди з наливними затворами, зв'язаними із зливним трубопроводом і трубопроводом гідрозв'язку з виходом в розподільний канал до поплавкової камери в колодязі нижнього б'єфа головної гідроспоруди та датчиків рівнів в б'єфах, яка відрізняється тим, що підпірні гідроспоруди на б'єфах виконані як перегороджувальні підпірні стінки з отворами, що перекриваються плоскими затворами з розкриттям в дно і утворенням зверху водозливного порога, головна гідроспоруда у вигляді водозабірного колодязя, розділеного горизонтальною перегородкою на б'єфи із зливним отвором, що перекривається циліндричним затвором з днищем, який має регульований вхідний і вихідний патрубки, сполучений гнучким патрубком і трубчастим переходом до датчика-прискорювача в нижньому б'єфі, підключеного до трубопроводу гідрозв'язку, на якому встановлені аналогічні за конструкцією датчики рівнів в б'єфах каналу, що мають вхідний патрубок в дні і зливний під кришкою з отворами в ній, розділені всередині пружною діафрагмою з закріпленими на ній трубчастим штоком з запірним стаканом і поплавком.
Текст

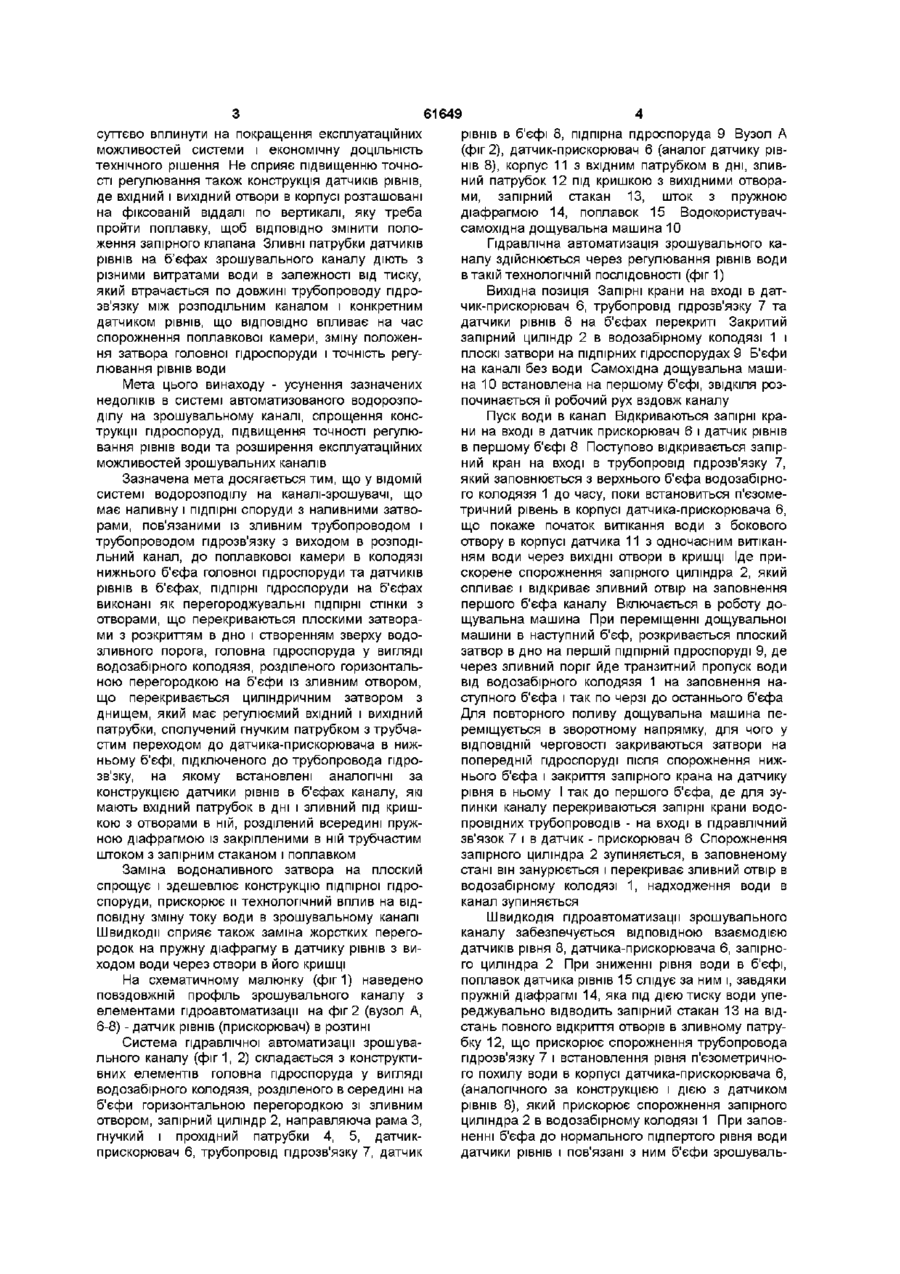

Система гідравлічної автоматизації зрошувального каналу, що має головну і підпірні гідроспоруди з наливними затворами, зв'язаними із зливним трубопроводом і трубопроводом пдрозв'язку з виходом в розподільний канал до поплавкової камери в колодязі нижнього б'єфа головної гідроспоруди та датчиків рівнів в б'єфах, яка відрізняється тим, що підпірні гідроспоруди на б'єфах виконані як перегороджувальні підпірні стінки з отворами, що перекриваються плоскими затворами з розкриттям в дно і утворенням зверху водозливного порога, головна гідроспоруда у вигляді водозабірного колодязя, розділеного горизонтальною перегородкою на б'єфи із зливним отвором, що перекривається циліндричним затвором з днищем, який має регульований вхідний і вихідний патрубки, сполучений гнучким патрубком і трубчастим переходом до датчика-прискорювача в нижньому б'єфі, підключеного до трубопроводу пдрозв'язку, на якому встановлені аналогічні за конструкцією датчики рівнів в б'єфах каналу, що мають вхідний патрубок в дні і зливний під кришкою з отворами в ній, розділені всередині пружною діафрагмою з закріпленими на ній трубчастим штоком з запірним стаканом і поплавком Винахід відноситься до сфери автоматизації водорозподілу на іригаційних системах, зокрема роботи самохідних дощувальних машин на зрошувальних каналах Сучасні зрошувальні системи орієнтуються на поливи зрошуваних земель самохідними широкозахватними дощувальними машинами Проте їх застосування обмежується рівнинними площами, при збільшенні похилу яких, а також при ЗМІНІ ПОЗИЦІЇ дощувальних машин або їх вимушеної зупинки, зрошувальні канали допускають значні непродуктивні кінцеві скиди води і заболочування зрошуваних земель Для збільшення площі машинного дощування необхідно подовжити зрошувальні канали, що пов'язано із спорудженням каскаду підпірних гідроспоруд та автоматизації водозабору в голові каналу і водорозподілу в б'єфах по трасі водотоку НЮЄ спорожнення (заповнення) водоналивного поплавка запірного органу на підпірній гідроспоруді Розкриття головної гідроспоруди на додаткову водоподачу для заповнення конкретного б'єфа наступає після сумарного часу, за який розкриються по черзі підпірні гідроспоруди на всіх попередніх б'єфах Також в зворотній ПОСЛІДОВНОСТІ при їх закритті Відома також "Система водорозподілу на каналі-зрошувачі" (СРСР, Росія, ас №1668549, кл Е02В13/00, 1991) Система складається із головної і підпірних споруд із наливними затворами, пов'язаними із зливним трубопроводом і трубопроводом пдрозв'язку з виходом у розподільний канал до поплавкової камери в колодязі нижнього б'єфа головної гідроспоруди та датчиків рівнів в б'єфах, які мають циліндричний корпус з двома боковими вхідними і вихідними отворами та двома горизонтальними жорсткими перегородками в середині з прохідними отворами в них для клапана і штока з поплавком Зважаючи, що зрошувальні канали відносяться до останнього порядку водопровідної мережі зрошувальної системи, їх облаштування відносно громіздкими підпірними гідроспорудами з паралельними трубопровідними комунікаціями не може Відома "Система регулювання рівнів води в б'єфах каскаду гідроспоруд на водотоці" (СРСР Росія, ас №1339507, кл G05B9/02, 1987) Недолік системи в порівняно недостатній швидкості і точності регулювання рівнів води в б'єфах, із-за повільного відкриття на повну витрату зливних отворів кільцевим поплавком - клапаном, який слідує за рівнем води, що ВІДПОВІДНО СПОВІЛЬ (О (О 61649 рівнів в б'єфі 8, підпірна гідроспоруда 9 Вузол А суттєво вплинути на покращення експлуатаційних (фіг 2), датчик-прискорювач 6 (аналог датчику рівможливостей системи і економічну ДОЦІЛЬНІСТЬ нів 8), корпус 11 з вхідним патрубком в дні, зливтехнічного рішення Не сприяє підвищенню точноний патрубок 12 під кришкою з вихідними отворасті регулювання також конструкція датчиків рівнів, ми, запірний стакан 13, шток з пружною де вхідний і вихідний отвори в корпусі розташовані діафрагмою 14, поплавок 15 Во до користувачна фіксованій віддалі по вертикалі, яку треба самохідна дощувальна машина 10 пройти поплавку, щоб ВІДПОВІДНО ЗМІНИТИ положення запірного клапана Зливні патрубки датчиків Гідравлічна автоматизація зрошувального карівнів на б'єфах зрошувального каналу діють з налу здійснюється через регулювання рівнів води різними витратами води в залежності від тиску, в такій технологічній ПОСЛІДОВНОСТІ (фіг 1) який втрачається по довжині трубопроводу пдроВихідна позиція Запірні крани на вході в датзв'язку між розподільним каналом і конкретним чик-прискорювач 6, трубопровід пдрозв'язку 7 та датчиком рівнів, що ВІДПОВІДНО впливає на час датчики рівнів 8 на б'єфах перекриті Закритий спорожнення поплавкової камери, зміну положензапірний циліндр 2 в водозабірному колодязі 1 і ня затвора головної гідроспоруди і точність регуплоскі затвори на підпірних гідроспорудах 9 Б'єфи лювання рівнів води на каналі без води Самохідна дощувальна машина 10 встановлена на першому б'єфі, ЗВІДКІЛЯ розМета цього винаходу - усунення зазначених починається її робочий рух вздовж каналу недоліків в системі автоматизованого водорозподілу на зрошувальному каналі, спрощення консПуск води в канал Відкриваються запірні кратрукції гідроспоруд, підвищення точності регулюни на вході в датчик прискорювач 6 і датчик рівнів вання рівнів води та розширення експлуатаційних в першому б'єфі 8 Поступово відкривається запірможливостей зрошувальних каналів ний кран на вході в трубопровід пдрозв'язку 7, який заповнюється з верхнього б'єфа водозабірноЗазначена мета досягається тим, що у ВІДОМІЙ го колодязя 1 до часу, поки встановиться п'єзомесистемі водорозподілу на каналі-зрошувачі, що тричний рівень в корпусі датчика-прискорювача 6, має наливну і підпірні споруди з наливними затвощо покаже початок витікання води з бокового рами, пов'язаними із зливним трубопроводом і отвору в корпусі датчика 11 з одночасним витікантрубопроводом пдрозв'язку з виходом в розподіням води через ВИХІДНІ отвори в кришці Іде прильний канал, до поплавкової камери в колодязі скорене спорожнення запірного циліндра 2, який нижнього б'єфа головної гідроспоруди та датчиків спливає і відкриває зливний отвір на заповнення рівнів в б'єфах, підпірні гідроспоруди на б'єфах першого б'єфа каналу Включається в роботу довиконані як перегороджувальні підпірні стінки з щувальна машина При переміщенні дощувальної отворами, що перекриваються плоскими затворамашини в наступний б'єф, розкривається плоский ми з розкриттям в дно і створенням зверху водозатвор в дно на першій підпірній гідроспоруді 9, де зливного порога, головна гідроспоруда у вигляді через зливний поріг йде транзитний пропуск води водозабірного колодязя, розділеного горизонтальвід водозабірного колодязя 1 на заповнення наною перегородкою на б'єфи із зливним отвором, ступного б'єфа і так по черзі до останнього б'єфа що перекривається циліндричним затвором з Для повторного поливу дощувальна машина педнищем, який має регулюємий вхідний і вихідний реміщується в зворотному напрямку, для чого у патрубки, сполучений гнучким патрубком з трубчаВІДПОВІДНІЙ черговості закриваються затвори на стим переходом до датчика-прискорювача в нижпопередній гідроспоруді після спорожнення нижньому б'єфі, підключеного до трубопровода пдронього б'єфа і закриття запірного крана на датчику зв'зку, на якому встановлені аналогічні за рівня в ньому І так до першого б'єфа, де для зуконструкцією датчики рівнів в б'єфах каналу, які пинки каналу перекриваються запірні крани водомають вхідний патрубок в дні і зливний під кришпровідних трубопроводів - на вході в гідравлічний кою з отворами в ній, розділений всередині пружзв'язок 7 і в датчик - прискорювач 6 Спорожнення ною діафрагмою із закріпленими в ній трубчастим запірного циліндра 2 зупиняється, в заповненому штоком з запірним стаканом і поплавком стані він занурюється і перекриває зливний отвір в Заміна водоналивного затвора на плоский водозабірному колодязі 1, надходження води в спрощує і здешевлює конструкцію підпірної гідроканал зупиняється споруди, прискорює и технологічний вплив на відповідну зміну току води в зрошувальному каналі Швидкодія пдроавтоматизаци зрошувального Швидкодії сприяє також заміна жорстких перегоканалу забезпечується ВІДПОВІДНОЮ взаємодією родок на пружну діафрагму в датчику рівнів з видатчиків рівня 8, датчика-прискорювача 6, запірноходом води через отвори в його кришці го циліндра 2 При зниженні рівня води в б'єфі, поплавок датчика рівнів 15 слідує за ним і, завдяки На схематичному малюнку (фиг 1) наведено пружній діафрагмі 14, яка під дією тиску води упеповздовжній профіль зрошувального каналу з реджувально відводить запірний стакан 13 на віделементами пдроавтоматизаци на фіг 2 (вузол А, стань повного відкриття отворів в зливному патру6-8) - датчик рівнів (прискорювач) в розтині бку 12, що прискорює спорожнення трубопровода Система гідравлічної автоматизації зрошувапдрозв'язку 7 і встановлення рівня п'єзометричнольного каналу (фиг 1, 2) складається з конструктиго похилу водив корпусі датчика-прискорювача 6, вних елементів головна гідроспоруда у вигляді (аналогічного за конструкцією і дією з датчиком водозабірного колодязя, розділеного в середині на рівнів 8), який прискорює спорожнення запірного б'єфи горизонтальною перегородкою зі зливним циліндра 2 в водозабірному колодязі 1 При заповотвором, запірний циліндр 2, направляюча рама З, ненні б'єфа до нормального підпертого рівня води гнучкий і прохідний патрубки 4, 5, датчикдатчики рівнів і пов'язані з ним б'єфи зрошувальприскорювач 6, трубопровід пдрозв'язку 7, датчик 61649 ного каналу діють в зворотному напрямку кація конструкції датчиків рівнів і датчикаШвидкодія пдроавтоматичного комплексу в прискорювача зменшує будівельну вартість зротехнологічному процесі водокористування на зрошувального каналу шувальному каналі підвищує точність регулювання Система пдроавтоматизацм зрошувального рівнів води і розширює експлуатаційні можливості каналу показала в лабораторних умовах свою дієщодо зменшення непродуктивних кінцевих скидів здатність, передбачається виробниче впроваводи і заболочування зрошуваних земель дження при реконструкції заболочених зрошуваСпрощення конструкції підпірних гідроспоруд, них земель скорочення водопровідних трубопроводів та уніфі Комп'ютерна верстка Т Чепелєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
ДивитисяДодаткова інформація
Назва патенту англійськоюAutomated hydraulic system for controlling an irrigation canal
Автори англійськоюRuban Oleksandr Fedorovych, Yatsyk Anatolii Vasyliovych
Назва патенту російськоюАвтоматизированная гидравлическая система управления оросительным каналом
Автори російськоюРубан Александр Федорович, Яцык Анатолий Васильевич
МПК / Мітки
МПК: G05B 13/00
Мітки: система, каналу, зрошувального, гідравлічної, автоматизації
