Пристрій для випробування герметичності з’єднання гнучкого шланга з жорстким патрубком за допомогою хомута

Завантажити PDF файл.

Формула / Реферат

Пристрій для випробування герметичності з'єднання гнучкого шланга з жорстким патрубком за допомогою хомута, який містить двокамерний циліндр з еластичною діафрагмою, одна камера з'єднана з гідро- або пневмосистемою, а друга камера з навколишнім середовищем з'єднана отвором, який відрізняється тим, що двокамерний циліндр змонтований і жорстко закріплений на рамі, на згаданому отворі другої камери змонтований і щільно-міцно з'єднаний з циліндром жорсткий патрубок з закріпленим одним кінцем гнучким шлангом за допомогою хомута, другий кінець гнучкого шланга закріплений на жорсткому патрубку рухомої глухої стінки, змонтованої на рамі так, що друга камера разом з гнучким шлангом утворюють герметичну порожнину, заповнену рідиною.

Текст

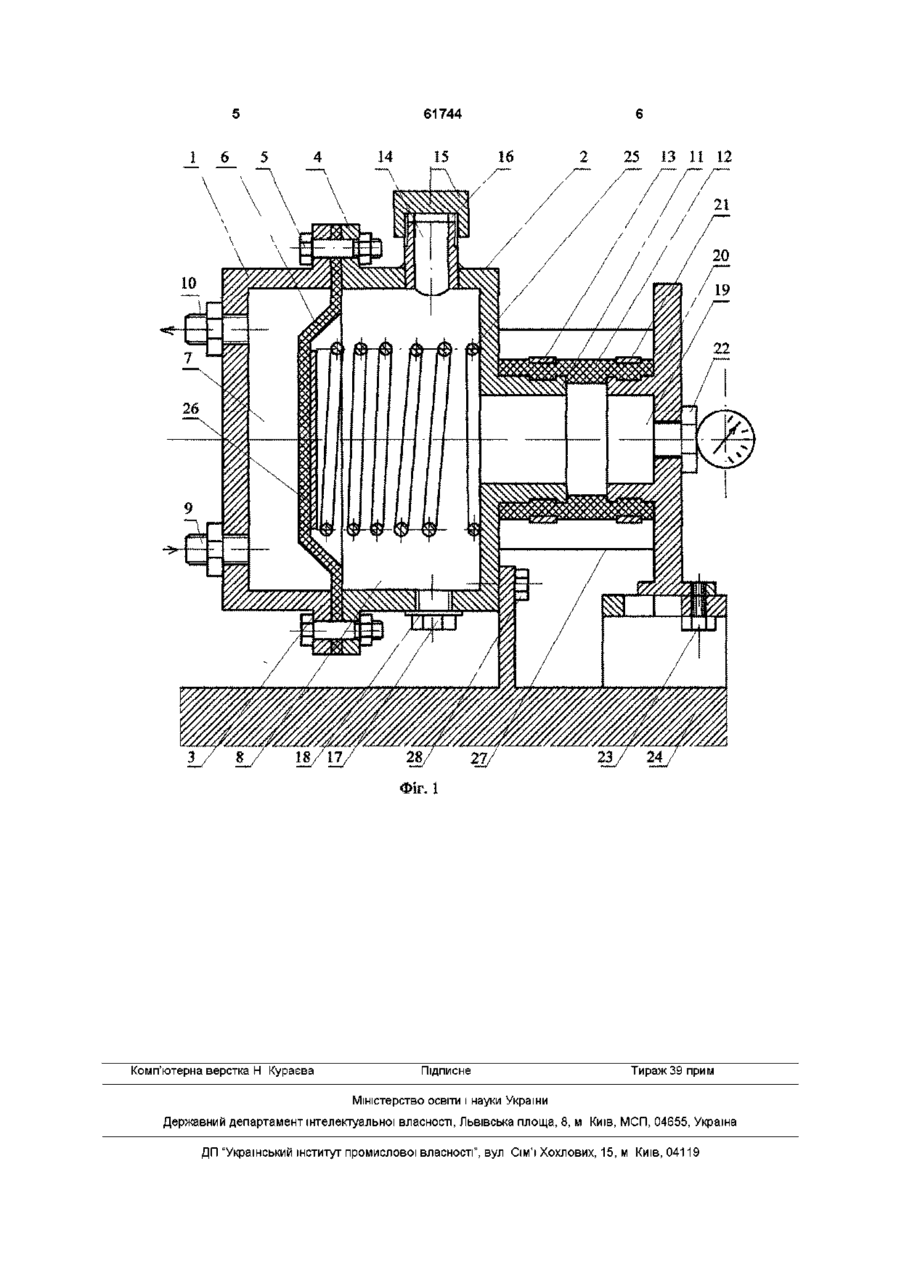

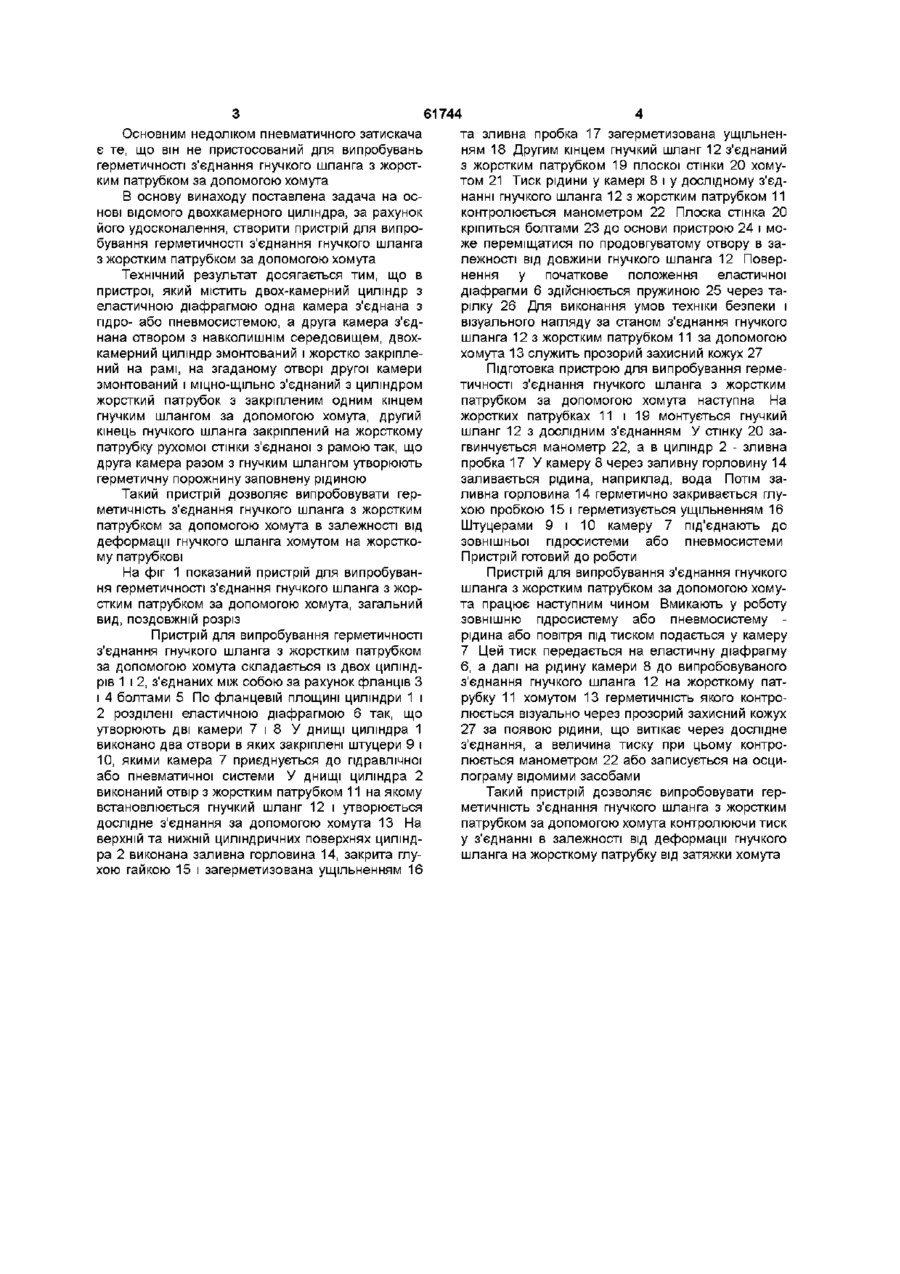

Пристрій для випробування герметичності з'єднання гнучкого шланга з жорстким патрубком за допомогою хомута, який містить двокамерний циліндр з еластичною діафрагмою, одна камера з'єднана з гідро- або пневмосистемою, а друга камера з навколишнім середовищем з'єднана отвором, який відрізняється тим, що двокамерний циліндр змонтований і жорстко закріплений на рамі, на згаданому отворі другої камери змонтований і ЩІЛЬНО-МІЦНО з'єднаний з циліндром жорсткий патрубок з закріпленим одним кінцем гнучким шлангом за допомогою хомута, другий кінець гнучкого шланга закріплений на жорсткому патрубку рухомої глухої стінки, змонтованої на рамі так, що друга камера разом з гнучким шлангом утворюють герметичну порожнину, заповнену рідиною Винахід відноситься до машинобудування і може бути використаний для випробування герметичності з'єднань гнучкими шлангами Відомий пристрій вакуумного пневмопідсилювача гальмівного приводу транспортного засобу (див а с СССР № 1052169, F 15 В 3/00) який складається з корпуса з фланцем і штуцера для з'єднання з вакуумоприводом, кришки з фланцем і гумовим пильником, поршня з гнучкою мембраною з шарнірне закріпленим штоком Через корпус, поршень і кришку пропущений з'єднувальний стержень Основний недолік відомого вакуумного пневмопідсилювача гальмівного приводу транспортного засобу є те, що він не пристосований для випробування герметичності з'єднання гнучкого шланга з жорстким патрубком за допомогою хомута Відома вакуумна камера гідравлічного підсилювача (див кн Тракторы и автомобили под ред Скотникова В А — М Агропромиздат, 1985 — 440 с ) гальмівної системи, яка являє собою камеру розділену гумовою діафрагмою, краї якої затиснул між штампованими чашками корпуса на дві порожнини До діафрагми, через тарілку прикріплений шток-штовхач Одна порожнина вакуумної камери з'єднана з атмосферою, а в другій створюється вакуум , наприклад, сполученням з впускним трубопроводом двигуна Основний недолік вакуумної камери є те, що вона не пристосована для випробувань герметичності з'єднання гнучкого шланга з жорстким патрубком за допомогою хомута Відомий пневматичний затискач (див кн Кожевников С Н , Есипенко Я И , Раскин Я М Механизмы — М Машиностроение, 1978 — с 420, рис 2 191) найбільш близький за своєю технічною суттю до запропонованого винаходу, виконаний у вигляді двохкамерного циліндра, який складається з штампованих половинок, з'єднаних болтами, між штампованими половинами розміщена еластична діафрагма, одна камера з'єднана з пневматичною системою, а в другій камері до еластичної діафрагми кріпиться тарілка з штоком, який виходить назовні камери через отвір При нагнітанні повітря в одну порожнину діафрагма прогинається, штовхає шток — здійснюється затискання виробу При випусканні повітря під дією пружини діафрагма з штоком повертається у початкове положення (О 61744 Основним недоліком пневматичного затискача та зливна пробка 17 загерметизована ущільненє те, що він не пристосований для випробувань ням 18 Другим кінцем гнучкий шланг 12 з'єднаний герметичності з'єднання гнучкого шланга з жорстз жорстким патрубком 19 плоскої стінки 20 хомуким патрубком за допомогою хомута том 21 Тиск рідини у камері 8 і у дослідному з'єднанні гнучкого шланга 12 з жорстким патрубком 11 В основу винаходу поставлена задача на осконтролюється манометром 22 Плоска стінка 20 нові відомого двохкамерного циліндра, за рахунок кріпиться болтами 23 до основи пристрою 24 і мойого удосконалення, створити пристрій для випроже переміщатися по продовгуватому отвору в забування герметичності з'єднання гнучкого шланга лежності від довжини гнучкого шланга 12 Поверз жорстким патрубком за допомогою хомута нення у початкове положення еластичної Технічний результат досягається тим, що в діафрагми 6 здійснюється пружиною 25 через тапристрої, який містить двох-камерний циліндр з рілку 26 Для виконання умов техніки безпеки і еластичною діафрагмою одна камера з'єднана з візуального нагляду за станом з'єднання гнучкого гідро- або пневмосистемою, а друга камера з'єдшланга 12 з жорстким патрубком 11 за допомогою нана отвором з навколишнім середовищем, двоххомута 13 служить прозорий захисний кожух 27 камерний циліндр змонтований і жорстко закріплений на рамі, на згаданому отворі другої камери Підготовка пристрою для випробування гермезмонтований і МІЦНО-ЩІЛЬНО з'єднаний з циліндром тичності з'єднання гнучкого шланга з жорстким жорсткий патрубок з закріпленим одним кінцем патрубком за допомогою хомута наступна На гнучким шлангом за допомогою хомута, другий жорстких патрубках 11 і 19 монтується гнучкий кінець гнучкого шланга закріплений на жорсткому шланг 12 з дослідним з'єднанням У стінку 20 запатрубку рухомої стінки з'єднаної з рамою так, що гвинчується манометр 22, а в циліндр 2 - зливна друга камера разом з гнучким шлангом утворюють пробка 17 У камеру 8 через заливну горловину 14 герметичну порожнину заповнену рідиною заливається рідина, наприклад, вода Потім заливна горловина 14 герметично закривається глуТакий пристрій дозволяє випробовувати герхою пробкою 15 і герметизується ущільненням 16 метичність з'єднання гнучкого шланга з жорстким Штуцерами 9 і 10 камеру 7 під'єднають до патрубком за допомогою хомута в залежності від зовнішньої гідросистеми або пневмосистеми деформації гнучкого шланга хомутом на жорсткоПристрій готовий до роботи му патрубкові На фіг 1 показаний пристрій для випробуванПристрій для випробування з'єднання гнучкого ня герметичності з'єднання гнучкого шланга з жоршланга з жорстким патрубком за допомогою хомустким патрубком за допомогою хомута, загальний та працює наступним чином Вмикають у роботу вид, поздовжній розріз зовнішню гідросистему або пневмосистему рідина або повітря під тиском подається у камеру Пристрій для випробування герметичності 7 Цей тиск передається на еластичну діафрагму з'єднання гнучкого шланга з жорстким патрубком 6, а далі на рідину камери 8 до випробовуваного за допомогою хомута складається із двох циліндз'єднання гнучкого шланга 12 на жорсткому патрів 1 і 2, з'єднаних між собою за рахунок фланців З рубку 11 хомутом 13 герметичність якого контроі 4 болтами 5 По фланцевій площині циліндри 1 і люється візуально через прозорий захисний кожух 2 розділені еластичною діафрагмою 6 так, що 27 за появою рідини, що витікає через дослідне утворюють дві камери 7 і 8 У днищі циліндра 1 з'єднання, а величина тиску при цьому контровиконано два отвори в яких закріплені штуцери 9 і люється манометром 22 або записується на осци10, якими камера 7 приєднується до гідравлічної лограму відомими засобами або пневматичної системи У днищі циліндра 2 виконаний отвір з жорстким патрубком 11 на якому Такий пристрій дозволяє випробовувати гервстановлюється гнучкий шланг 12 і утворюється метичність з'єднання гнучкого шланга з жорстким дослідне з'єднання за допомогою хомута 13 На патрубком за допомогою хомута контролюючи тиск верхній та нижній циліндричних поверхнях цилінду з'єднанні в залежності від деформації гнучкого ра 2 виконана заливна горловина 14, закрита глушланга на жорсткому патрубку від затяжки хомута хою гайкою 15 і загерметизована ущільненням 16 61744 1 6 5 і/ Фіг. 1 Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119

Дивитися

Додаткова інформація

Назва патенту англійською

Appliance for testing tightness of flexible hose connection to rigid branch pipe by means of yoke

Автори англійською

Strilets Volodymyr Mykolaiovych, Kuba Vitalii Vasyliovych

Назва патенту російською

Устройство для проверки герметичности соединения гибкого шланга с жестким патрубком при помощи хомута

Автори російською

Стрилец Владимир Николаевич, Куба Виталий Васильевич

МПК / Мітки

МПК: F15B 3/00

Мітки: шланга, пристрій, хомута, випробування, допомогою, гнучкого, патрубком, герметичності, з'єднання, жорстким
