Припій для паяння титанових сплавів

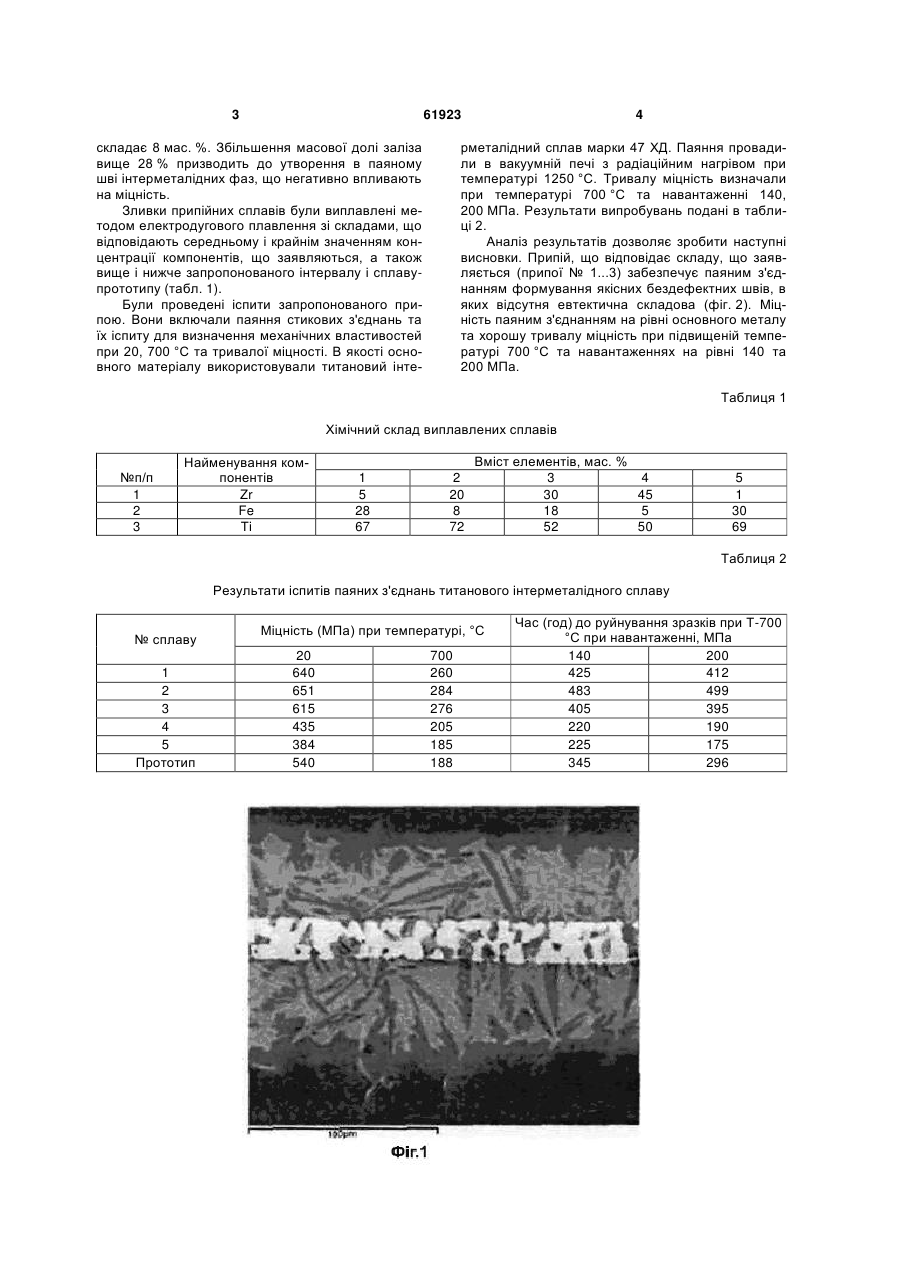

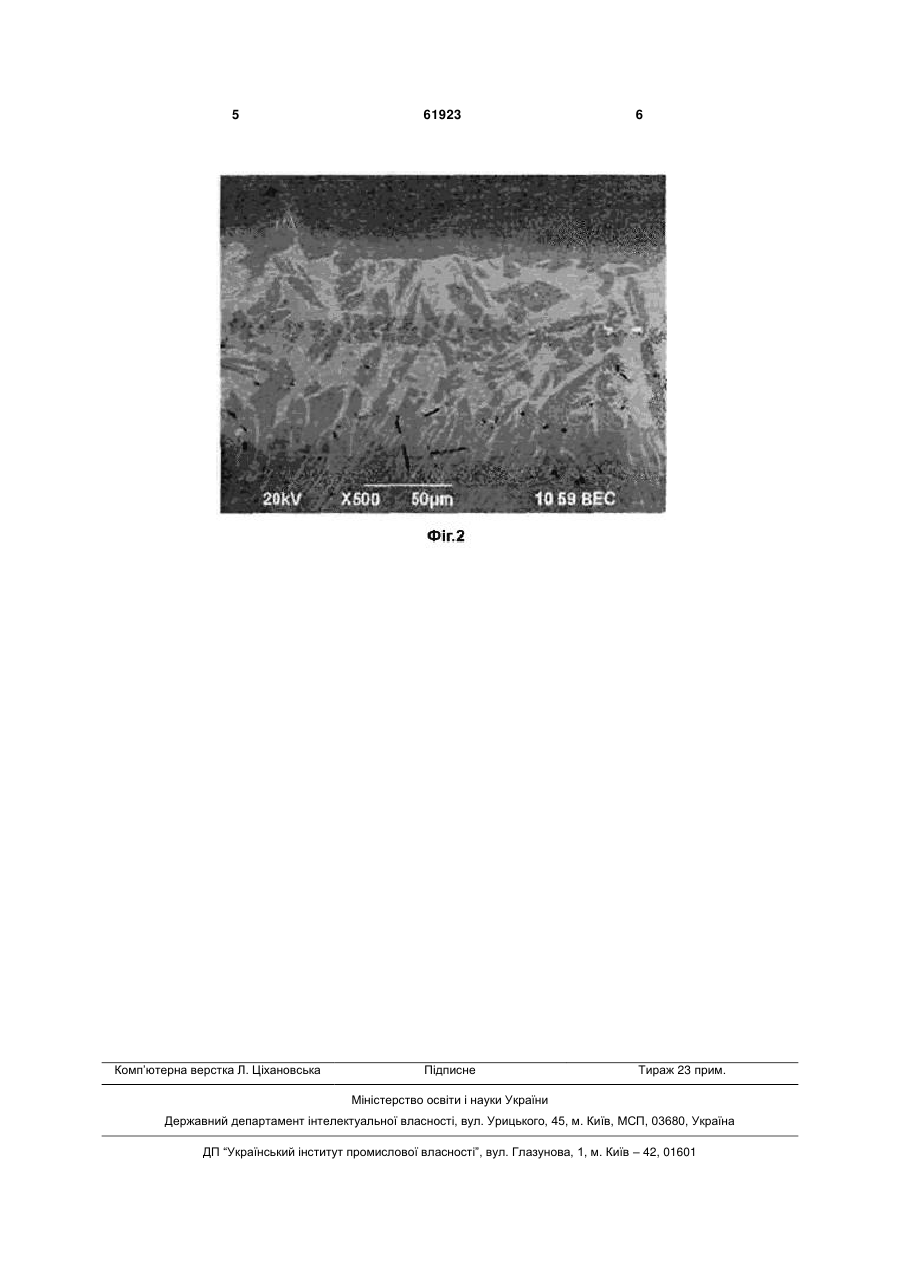

Припій для паяння титанових сплавів, що містить цирконій, залізо, титан, який відрізняється тим, що містить компоненти при наступному співвідношенні, мас. %: цирконій 5-30 залізо 8-28 титан решта. (19) (21) u201012848 (22) 29.10.2010 (24) 10.08.2011 (46) 10.08.2011, Бюл.№ 15, 2011 р. (72) МАКСИМОВА СВІТЛАНА ВАСИЛІВНА, ХОРУНОВ ВІКТОР ФЕДОРОВИЧ, ІВАНЧЕНКО ВОЛОДИМИР ГРИГОРОВИЧ (73) ІНСТИТУТ ЕЛЕКТРОЗВАРЮВАННЯ ІМ. Є.О.ПАТОНА НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ 3 61923 складає 8 мас. %. Збільшення масової долі заліза вище 28 % призводить до утворення в паяному шві інтерметалідних фаз, що негативно впливають на міцність. Зливки припійних сплавів були виплавлені методом електродугового плавлення зі складами, що відповідають середньому і крайнім значенням концентрації компонентів, що заявляються, а також вище і нижче запропонованого інтервалу і сплавупрототипу (табл. 1). Були проведені іспити запропонованого припою. Вони включали паяння стикових з'єднань та їх іспиту для визначення механічних властивостей при 20, 700 °С та тривалої міцності. В якості основного матеріалу використовували титановий інте 4 рметалідний сплав марки 47 ХД. Паяння провадили в вакуумній печі з радіаційним нагрівом при температурі 1250 °С. Тривалу міцність визначали при температурі 700 °С та навантаженні 140, 200 МПа. Результати випробувань подані в таблиці 2. Аналіз результатів дозволяє зробити наступні висновки. Припій, що відповідає складу, що заявляється (припої № 1...3) забезпечує паяним з'єднанням формування якісних бездефектних швів, в яких відсутня евтектична складова (фіг. 2). Міцність паяним з'єднанням на рівні основного металу та хорошу тривалу міцність при підвищеній температурі 700 °С та навантаженнях на рівні 140 та 200 МПа. Таблиця 1 Хімічний склад виплавлених сплавів №п/п 1 2 3 Найменування компонентів Zr Fe Ті 1 5 28 67 2 20 8 72 Вміст елементів, мас. % 3 4 30 45 18 5 52 50 5 1 30 69 Таблиця 2 Результати іспитів паяних з'єднань титанового інтерметалідного сплаву № сплаву 1 2 3 4 5 Прототип Міцність (МПа) при температурі, °С 20 640 651 615 435 384 540 700 260 284 276 205 185 188 Час (год) до руйнування зразків при Т-700 °С при навантаженні, МПа 140 200 425 412 483 499 405 395 220 190 225 175 345 296 5 Комп’ютерна верстка Л. Ціхановська 61923 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
