Самоцентрівний патрон

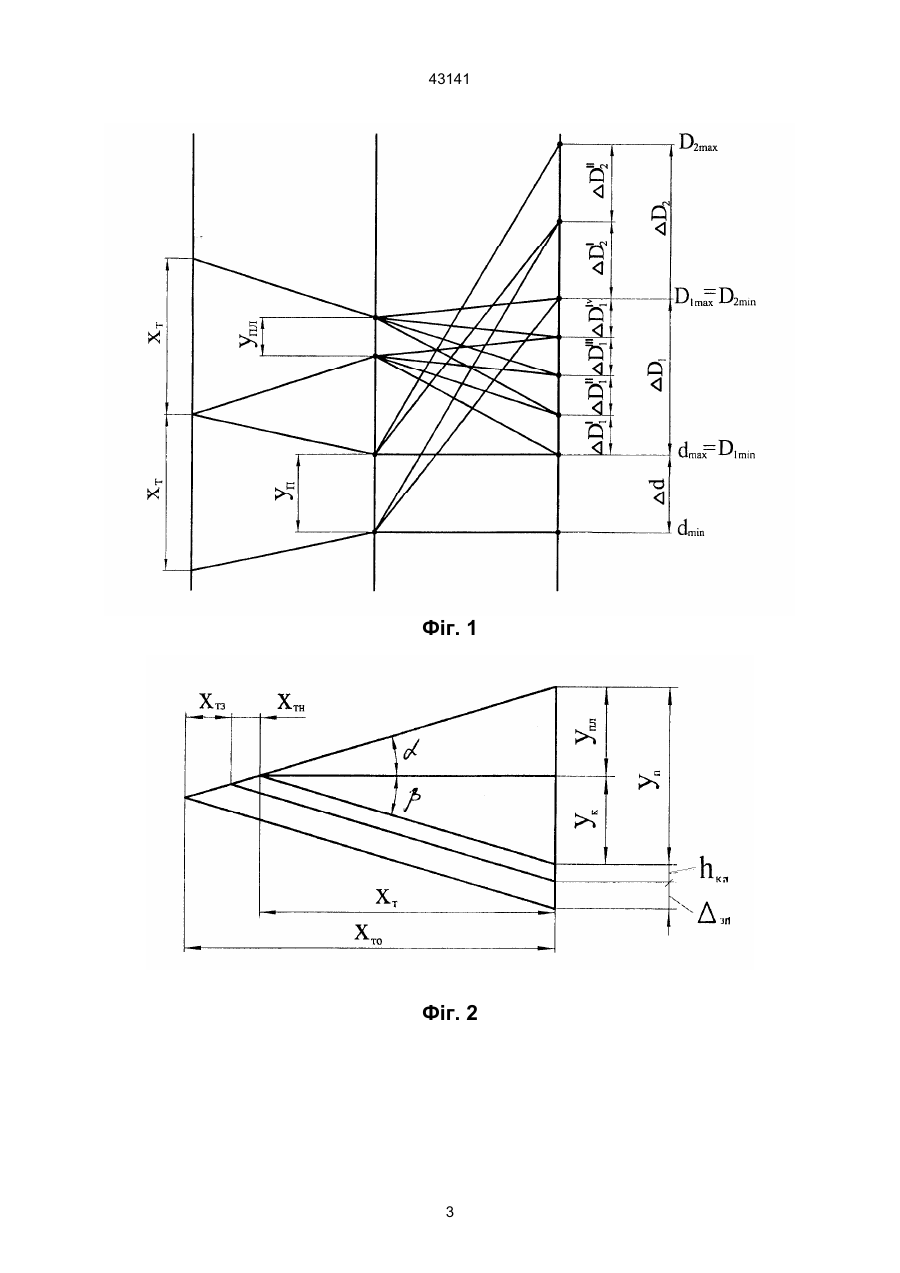

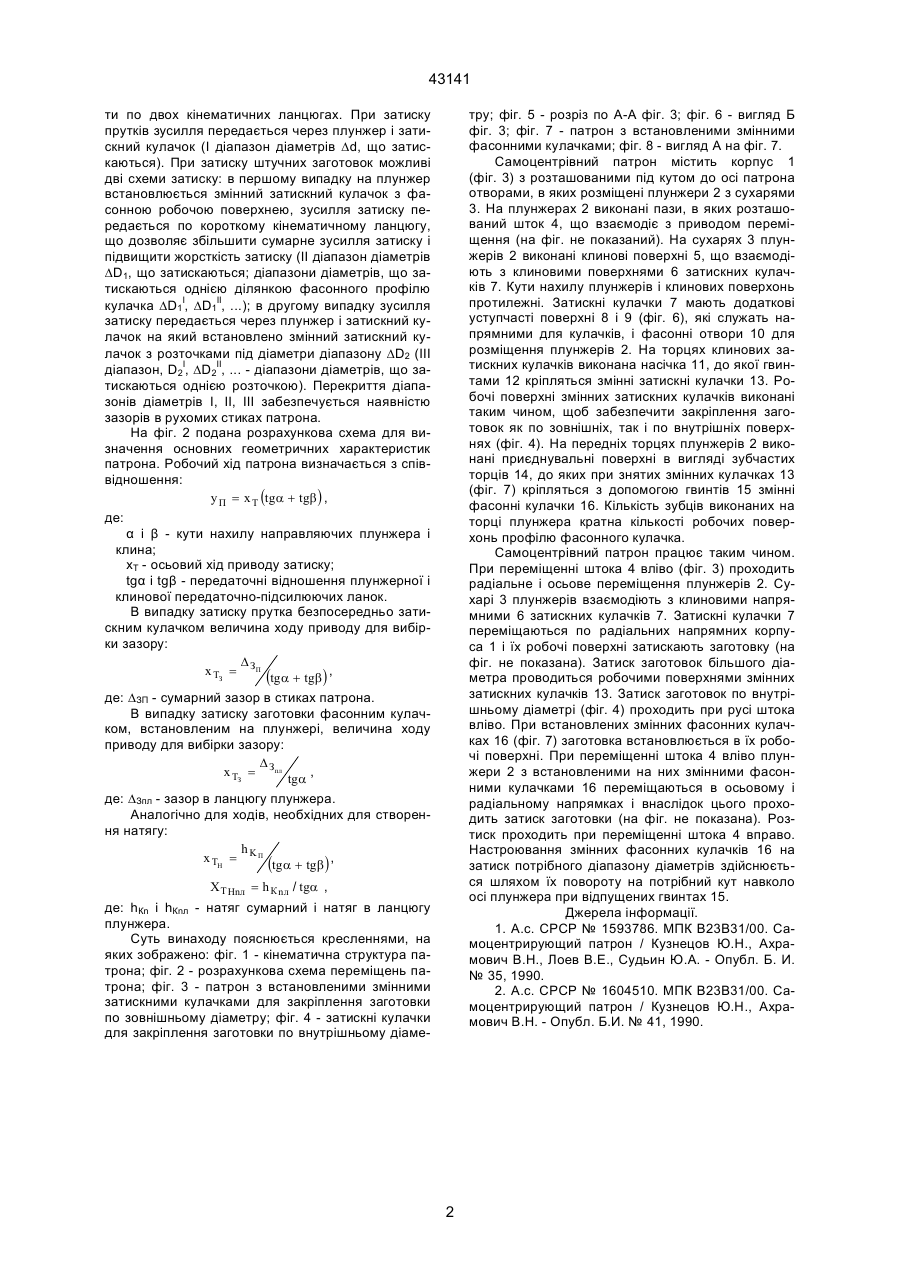

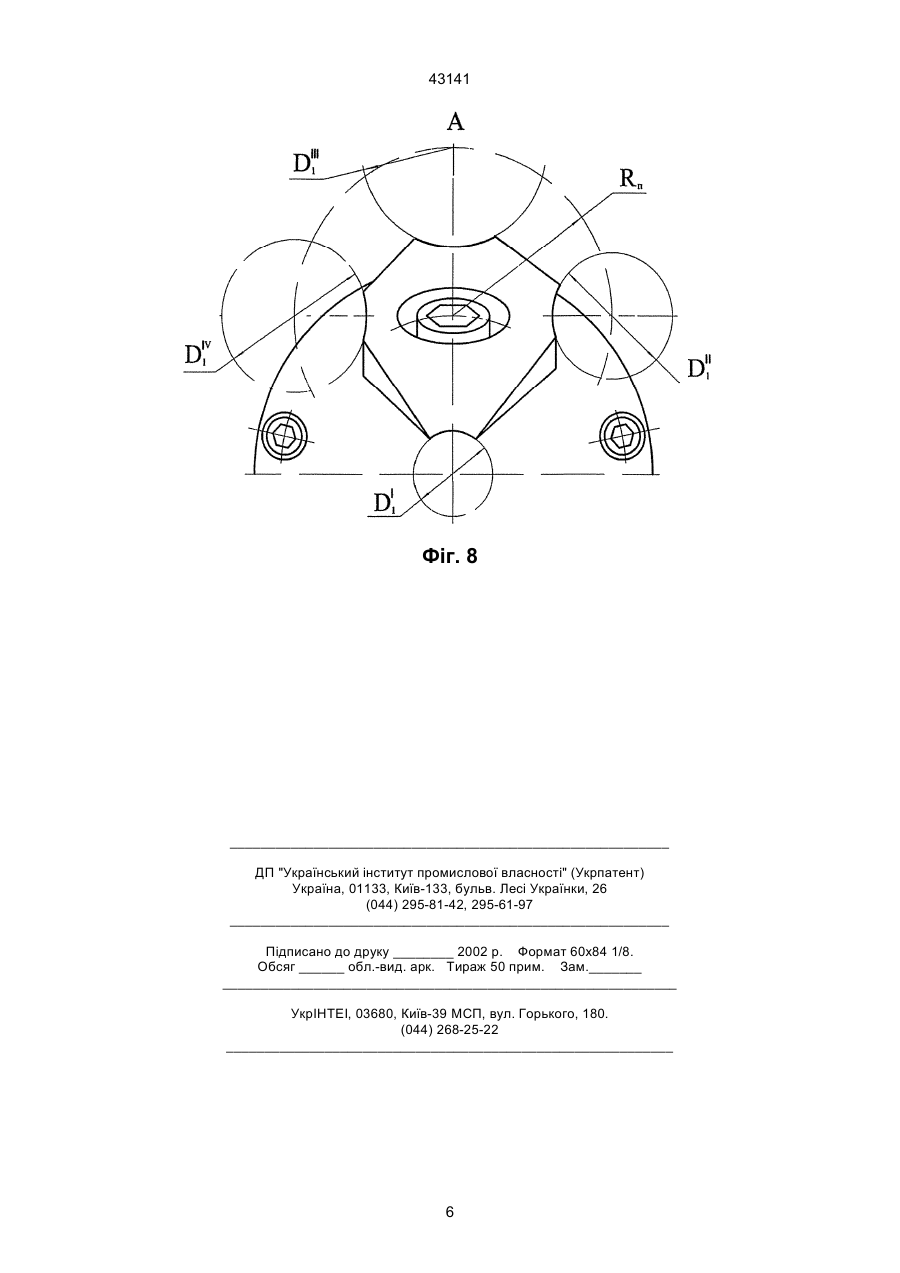

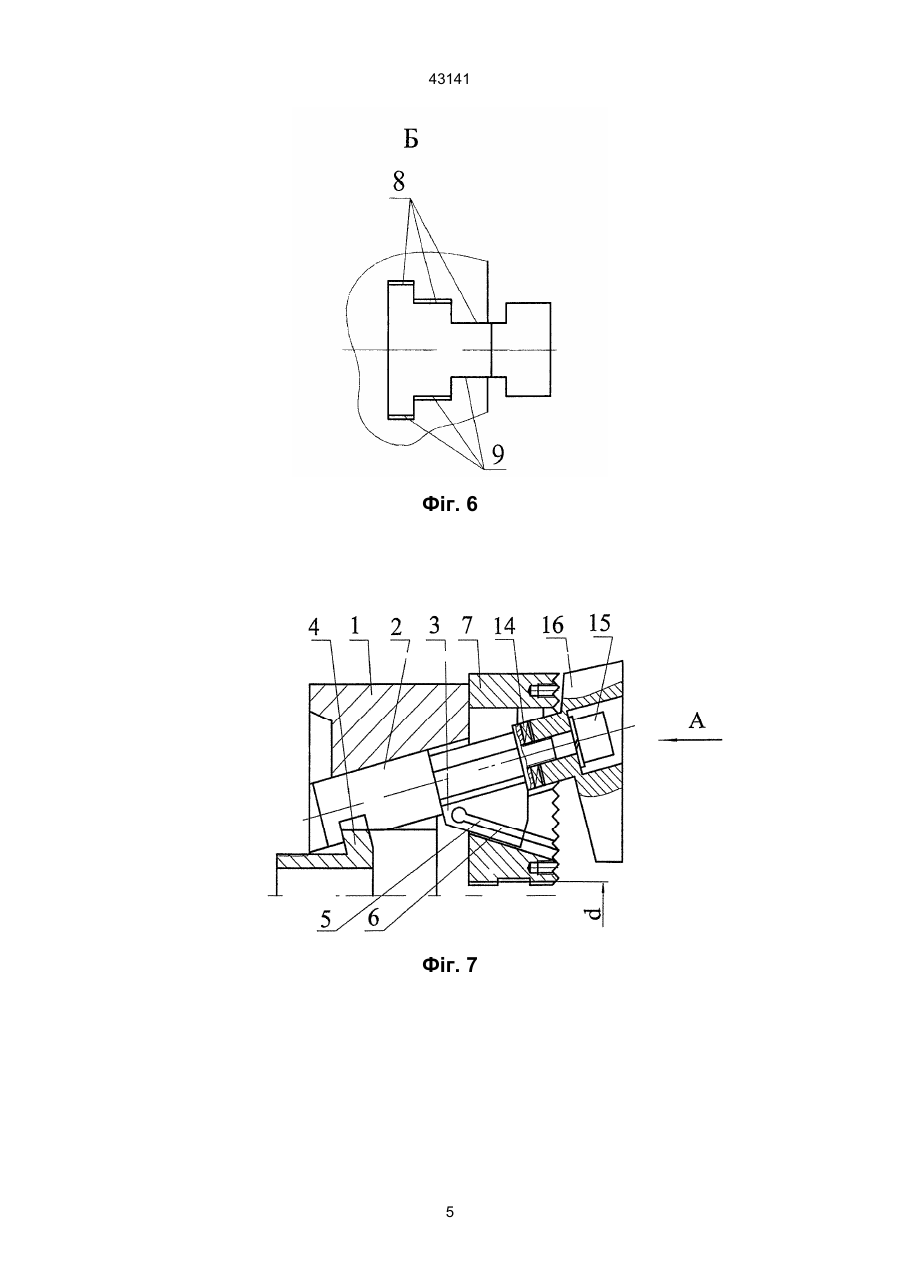

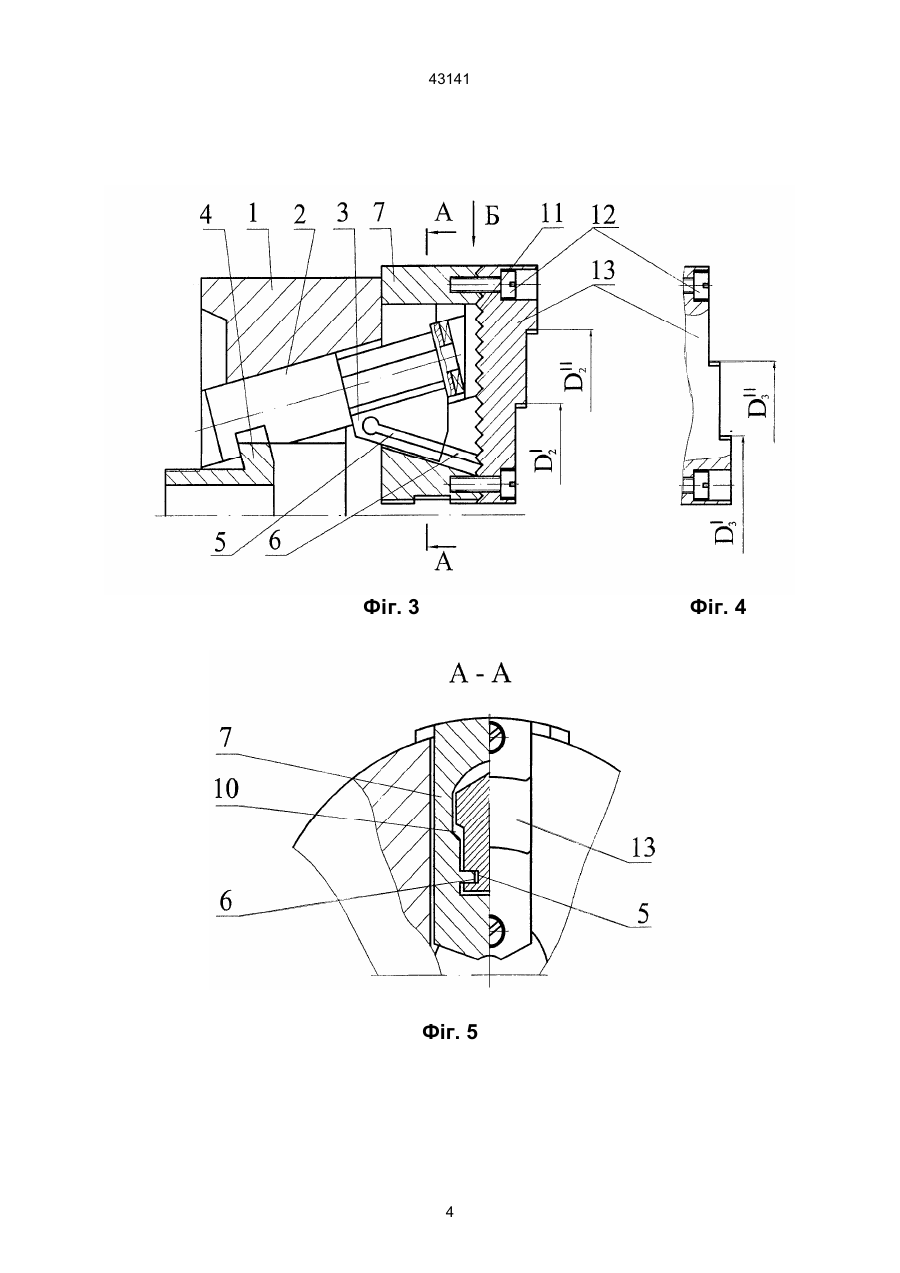

1. Самоцентрівний патрон, що містить корпус з нахиленими відносно осі патрона отворами, в яких розміщені з можливістю переміщення плунжери з сухарями, які мають клинові поверхні, що 43141 ти по двох кінематичних ланцюгах. При затиску прутків зусилля передається через плунжер і затискний кулачок (І діапазон діаметрів Dd, що затискаються). При затиску штучних заготовок можливі дві схеми затиску: в першому випадку на плунжер встановлюється змінний затискний кулачок з фасонною робочою поверхнею, зусилля затиску передається по короткому кінематичному ланцюгу, що дозволяє збільшити сумарне зусилля затиску і підвищити жорсткість затиску (II діапазон діаметрів DD1, що затискаються; діапазони діаметрів, що затискаються однією ділянкою фасонного профілю кулачка DD1І, DD1ІІ, ...); в другому випадку зусилля затиску передається через плунжер і затискний кулачок на який встановлено змінний затискний кулачок з розточками під діаметри діапазону DD2 (III діапазон, D2І, DD2ІІ, ... - діапазони діаметрів, що затискаються однією розточкою). Перекриття діапазонів діаметрів І, II, III забезпечується наявністю зазорів в рухомих стиках патрона. На фіг. 2 подана розрахункова схема для визначення основних геометричних характеристик патрона. Робочий хід патрона визначається з співвідношення: y П = x T (tga + tgb ) , де: α і β - кути нахилу направляючих плунжера і клина; xТ - осьовий хід приводу затиску; tgα і tgβ - передаточні відношення плунжерної і клинової передаточно-підсилюючих ланок. В випадку затиску прутка безпосередньо затискним кулачком величина ходу приводу для вибірки зазору: D x TЗ = ЗП (tga + tgb) , де: DЗП - сумарний зазор в стиках патрона. В випадку затиску заготовки фасонним кулачком, встановленим на плунжері, величина ходу приводу для вибірки зазору: D , x TЗ = Зпл tga де: DЗпл - зазор в ланцюгу плунжера. Аналогічно для ходів, необхідних для створення натягу: h x TH = K П (tga + tgb) , тру; фіг. 5 - розріз по А-А фіг. 3; фіг. 6 - вигляд Б фіг. 3; фіг. 7 - патрон з встановленими змінними фасонними кулачками; фіг. 8 - вигляд А на фіг. 7. Самоцентрівний патрон містить корпус 1 (фіг. 3) з розташованими під кутом до осі патрона отворами, в яких розміщені плунжери 2 з сухарями 3. На плунжерах 2 виконані пази, в яких розташований шток 4, що взаємодіє з приводом переміщення (на фіг. не показаний). На сухарях 3 плунжерів 2 виконані клинові поверхні 5, що взаємодіють з клиновими поверхнями 6 затискних кулачків 7. Кути нахилу плунжерів і клинових поверхонь протилежні. Затискні кулачки 7 мають додаткові уступчасті поверхні 8 і 9 (фіг. 6), які служать напрямними для кулачків, і фасонні отвори 10 для розміщення плунжерів 2. На торцях клинових затискних кулачків виконана насічка 11, до якої гвинтами 12 кріпляться змінні затискні кулачки 13. Робочі поверхні змінних затискних кулачків виконані таким чином, щоб забезпечити закріплення заготовок як по зовнішніх, так і по внутрішніх поверхнях (фіг. 4). На передніх торцях плунжерів 2 виконані приєднувальні поверхні в вигляді зубчастих торців 14, до яких при знятих змінних кулачках 13 (фіг. 7) кріпляться з допомогою гвинтів 15 змінні фасонні кулачки 16. Кількість зубців виконаних на торці плунжера кратна кількості робочих поверхонь профілю фасонного кулачка. Самоцентрівний патрон працює таким чином. При переміщенні штока 4 вліво (фіг. 3) проходить радіальне і осьове переміщення плунжерів 2. Сухарі 3 плунжерів взаємодіють з клиновими напрямними 6 затискних кулачків 7. Затискні кулачки 7 переміщаються по радіальних напрямних корпуса 1 і їх робочі поверхні затискають заготовку (на фіг. не показана). Затиск заготовок більшого діаметра проводиться робочими поверхнями змінних затискних кулачків 13. Затиск заготовок по внутрішньому діаметрі (фіг. 4) проходить при русі штока вліво. При встановлених змінних фасонних кулачках 16 (фіг. 7) заготовка встановлюється в їх робочі поверхні. При переміщенні штока 4 вліво плунжери 2 з встановленими на них змінними фасонними кулачками 16 переміщаються в осьовому і радіальному напрямках і внаслідок цього проходить затиск заготовки (на фіг. не показана). Розтиск проходить при переміщенні штока 4 вправо. Настроювання змінних фасонних кулачків 16 на затиск потрібного діапазону діаметрів здійснюється шляхом їх повороту на потрібний кут навколо осі плунжера при відпущених гвинтах 15. Джерела інформації. 1. А.с. СРСР № 1593786. МПК В23В31/00. Самоцентрирующий патрон / Кузнецов Ю.Н., Ахрамович В.Н., Лоев В.Е., Судьин Ю.А. - Опубл. Б. И. № 35, 1990. 2. А.с. СРСР № 1604510. МПК В23В31/00. Самоцентрирующий патрон / Кузнецов Ю.Н., Ахрамович В.Н. - Опубл. Б.И. № 41, 1990. ХТ Нnл = h К nл / tga , де: hКn і hКnл - натяг сумарний і натяг в ланцюгу плунжера. Суть винаходу пояснюється кресленнями, на яких зображено: фіг. 1 - кінематична структура патрона; фіг. 2 - розрахункова схема переміщень патрона; фіг. 3 - патрон з встановленими змінними затискними кулачками для закріплення заготовки по зовнішньому діаметру; фіг. 4 - затискні кулачки для закріплення заготовки по внутрішньому діаме 2 43141 Фіг. 1 Фіг. 2 3 43141 Фіг. 3 Фіг. 4 Фіг. 5 4 43141 Фіг. 6 Фіг. 7 5 43141 Фіг. 8 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
