Спосіб обробки рентгенівської плівки і пристрій для його реалізації

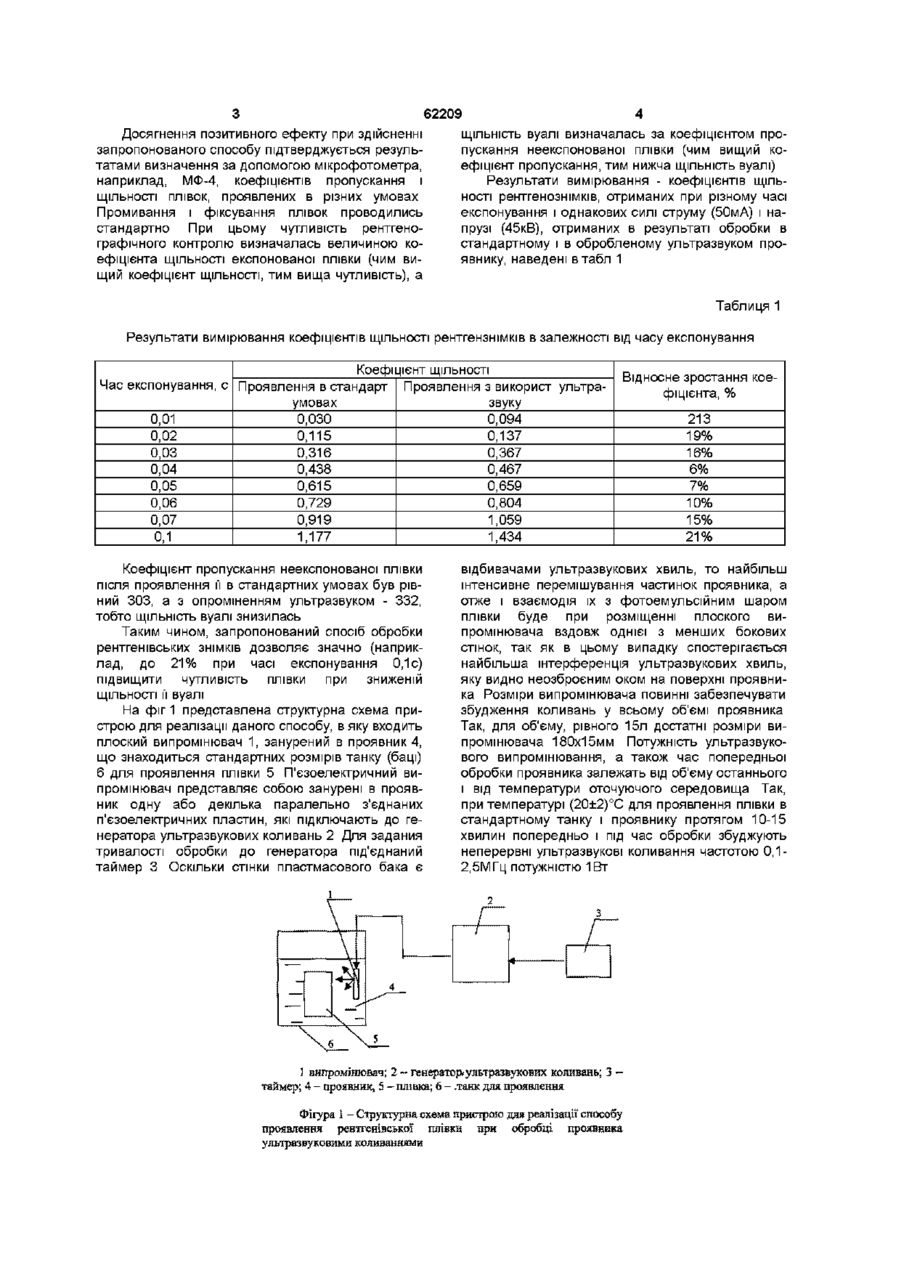

1 Спосіб обробки рентгенівської плівки, що передбачає проведення стандартних операцій проявлення, промивання і фіксування, який відрізняється тим, що у проявнику попередньо і під час проявлення плівки збуджують неперервні ультразвукові коливання 2 Пристрій для обробки рентгенівської плівки, який складається з стандартних розмірів танка (бака) для проявлення плівки, який відрізняється тим, що доповнений таймером, ультразвуковим генератором, ультразвуковим випромінювачем, який розташований вздовж меншої вертикальної стінки танка всередині проявника і під'єднаний до генератора ультразвукових коливань, тривалість роботи якого до і під час обробки плівки задається таймером Винахід відноситься до різних галузей техніки і медицини, де проводиться рентгенографічний контроль, а саме до способу обробки рентгенівської плівки, який приводить до підвищення її чутливості Обробка експонованої рентгенівської плівки включає її проявлення, промивання проточною водою і фіксування На даний час промисловістю випускаються готові набори хімікатів стандартні проявник, відновлювач і фіксаж, виготовлені із інгредієнтів високої кондиції, розчинених у дистильованій воді Однак проявлення в такому проявнику з дотриманням вказаних у довідниках стандарних значень температури і часу проявлення у багатьох випадках не забезпечує необхідну чутливість плівки при відносно високій ЩІЛЬНОСТІ вуалі а, значить, знижує якість рентгенографічного контролю Відомий спосіб підвищення рентгенографічної чутливості (А с СССР №1080109 «Проявитель негативных галогенсеребряных черно-белых пленок»), який полягає втому, що в стандартний проявник, основними складниками якого є метол, гідрохінон, сульфіт натрію, натрій вуглекислий, калій бромистий, додають сполуку, що виконує роль активатора, формула якого є такою [CnF2n+1CON(CH2)3N(CH3)2]Cl де п=6 або 8 При цьому процеси відновлення і фіксування плівки стандартні Даний активатор підвищує якість проявлення, однак цей спосіб обробки пов'язаний із значною трудомісткістю приготування вказаної сполуки і з неможливістю його використання по цій причині в промислових умовах чи в медичних закладах Найбільш близьким до пропонованого способу підвищення чутливості є спосіб обробки плівки (Ас СССР №1037202 "Способ обработки рентгеновской медицинской пленки"), де при всіх трьох вищезгаданих операціях використовують дистильовану воду з розчиненими в ній стандартними інгредієнтами, яка має в результаті попередньої електрохімічної обробки значення кислотності рН=9 11 і потенціал відносно хлорсрібного електроду 150-450мВ Однак при цьому дещо підвищується ЩІЛЬНІСТЬ вуалі, що є недоліком способу, а електрохімічна обробка дистильованої води є досить трудомістким процесом Метою запропонованого винаходу є підвищення рентгенографічної чутливості плівки із зниженням ЩІЛЬНОСТІ вуалі, що підвищить якість всіх видів рентгенографічного контролю при технічних та медичних дослідженнях Це досягається тим, що у проявнику попередньо і під час проявлення збуджують неперервні ультразвукові коливання о (О 62209 Досягнення позитивного ефекту при здійсненні ЩІЛЬНІСТЬ вуалі визначалась за коефіцієнтом прозапропонованого способу підтверджується резульпускання неекспонованої плівки (чим вищий котатами визначення за допомогою мікрофотометра, ефіцієнт пропускання, тим нижча ЩІЛЬНІСТЬ вуалі) наприклад, МФ-4, коефіцієнтів пропускання і Результати вимірювання - коефіцієнтів ЩІЛЬЩІЛЬНОСТІ плівок, проявлених в різних умовах НОСТІ рентгенознімків, отриманих при різному часі Промивання і фіксування плівок проводились експонування і однакових силі струму (50мА) і настандартно При цьому чутливість рентгенопрузі (45кВ), отриманих в результаті обробки в графічного контролю визначалась величиною костандартному і в обробленому ультразвуком проефіцієнта ЩІЛЬНОСТІ експонованої плівки (чим виявнику, наведені втабл 1 щий коефіцієнт ЩІЛЬНОСТІ, тим вища чутливість), а Таблиця 1 Результати вимірювання коефіцієнтів ЩІЛЬНОСТІ рентгензнімків в залежності від часу експонування Коефіцієнт ЩІЛЬНОСТІ Час експонування, с Проявлення в стандарт умовах 0,01 0,030 0,02 0,115 0,03 0,316 0,04 0,438 0,05 0,615 0,06 0,729 0,07 0,919 0,1 1,177 Проявлення з використ ультразвуку 0,094 0,137 0,367 0,467 0,659 0,804 1,059 1,434 Коефіцієнт пропускання неекспонованої плівки після проявлення її в стандартних умовах був рівний 303, а з опроміненням ультразвуком - 332, тобто ЩІЛЬНІСТЬ вуалі знизилась Таким чином, запропонований спосіб обробки рентгенівських ЗНІМКІВ дозволяє значно (наприклад, до21 % при часі експонування 0,1 с) підвищити чутливість плівки при зниженій ЩІЛЬНОСТІ її вуалі На фіг 1 представлена структурна схема пристрою для реалізації даного способу, в яку входить плоский випромінювач 1, занурений в проявник 4, що знаходиться стандартних розмірів танку (баці) 6 для проявлення плівки 5 П'єзоелектричний випромінювач представляє собою занурені в проявник одну або декілька паралельно з'єднаних п'єзоелектричних пластин, які підключають до генератора ультразвукових коливань 2 Для задания тривалості обробки до генератора під'єднаний таймер 3 Оскільки СТІНКИ пластмасового бака є Відносне зростання коефіцієнта, % 213 19% 16% 6% 7% 10% 15% 21% відбивачами ультразвукових хвиль, то найбільш інтенсивне перемішування частинок проявника, а отже і взаємодія їх з фотоемульсійним шаром плівки буде при розміщенні плоского випромінювача вздовж однієї з менших бокових стінок, так як в цьому випадку спостерігається найбільша інтерференція ультразвукових хвиль, яку видно неозброєним оком на поверхні проявника Розміри випромінювача повинні забезпечувати збудження коливань у всьому об'ємі проявника Так, для об'єму, рівного 15л достатні розміри випромінювача 180x15мм Потужність ультразвукового випромінювання, а також час попередньої обробки проявника залежать від об'єму останнього і від температури оточуючого середовища Так, при температурі (20±2)°С для проявлення плівки в стандартному танку і проявнику протягом 10-15 хвилин попередньо і під час обробки збуджують неперервні ультразвукові коливання частотою 0,12,5МГц потужністю 1Вт І випромінювач; 2 - генератор, ультразвукових коливань; 3 таймер; 4 - проявник, 5 - плівка; 6 - .танк для проявлення Фігура І - Структурна схема пристрою дня реалізації способу проявлення рентгенівської плівки при обробці проявника ультразвуковими коливаннями 62209 Комп'ютерна верстка М Мацело Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
