Пневмоімпульсний сепаратор зерна

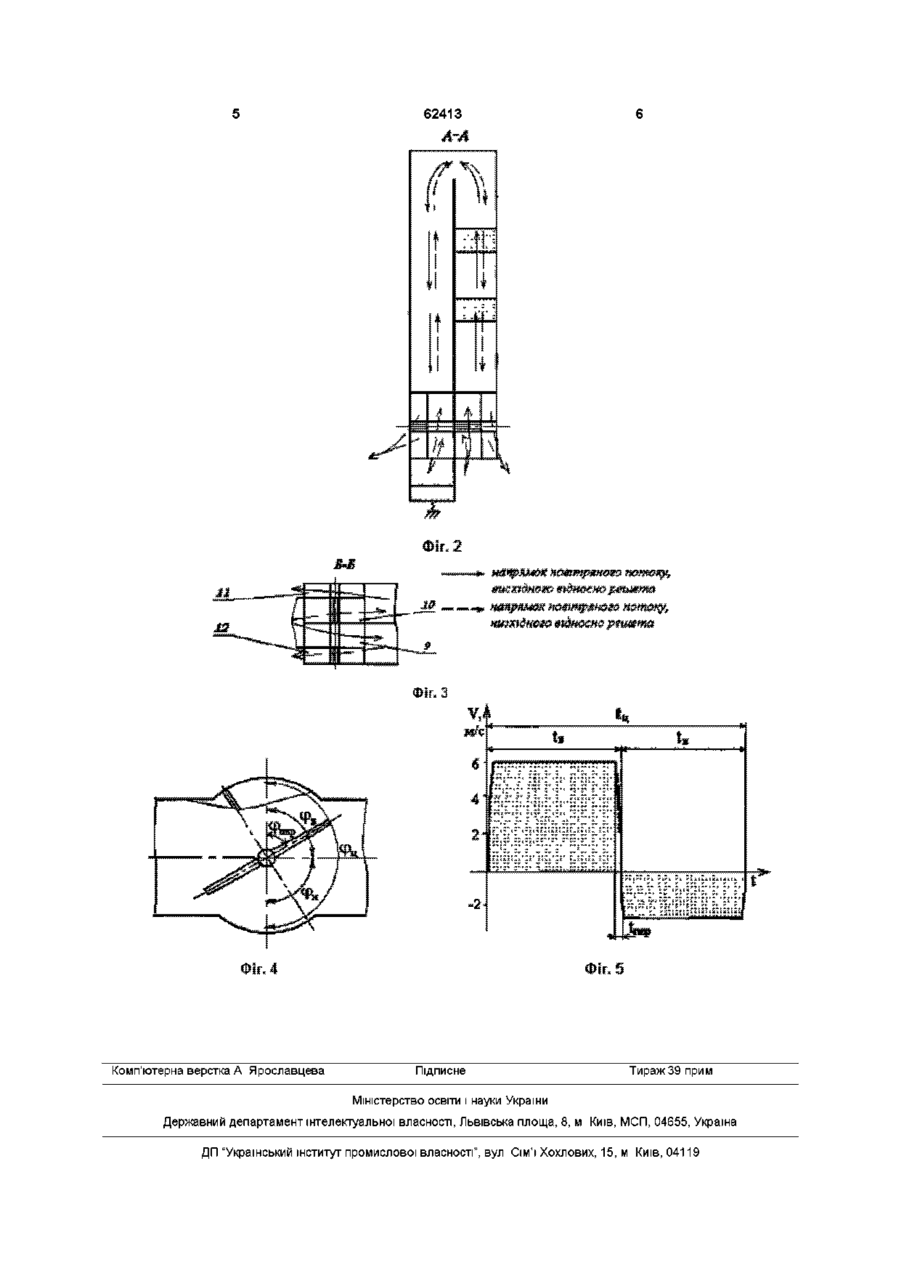

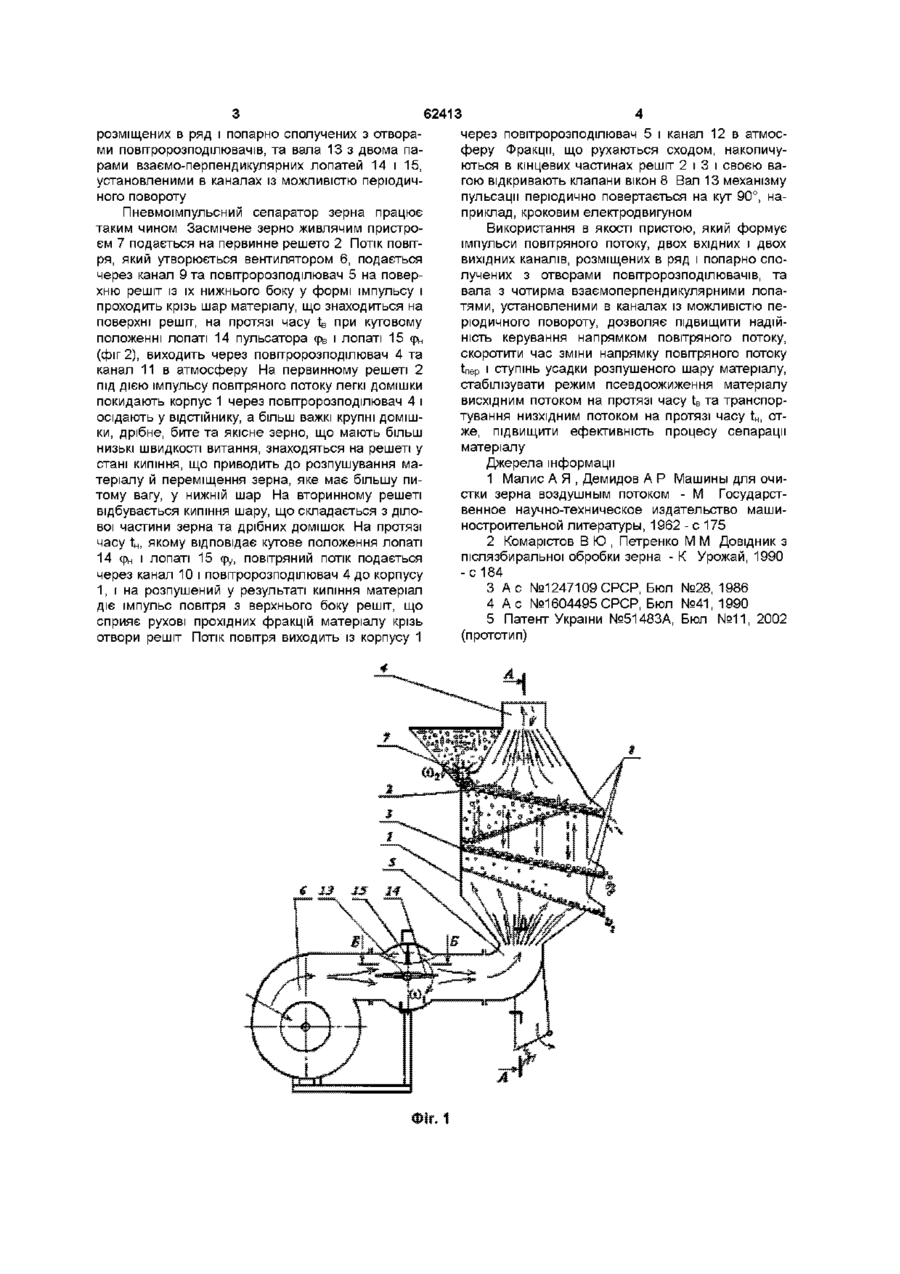

Пневмоімпульсний сепаратор зерна, що включає корпус із решетами, сполучений з повітророзподільниками, живильний пристрій, розміще ний у надрешітнш частині корпусу, розвантажувальні вікна, розміщені в середній та нижній частинах корпусу, джерело повітряного потоку та механізм пульсації, установлений між джерелом повітряного потоку і повітророзподільниками, який відрізняється тим, що механізм пульсації складається з двох вхідних і двох вихідних каналів, розміщених у ряд і попарно сполучених з отворами повітророзподільників, та вала з чотирма взаємно перпендикулярними лопатями, установленими в каналах з можливістю періодичного повороту Винахід відноситься до області сільського господарства, зокрема, до післязбирального очищення та сортування зерна Для очищення або сортування зернового вороху за аеродинамічними властивостями його складових використовується продувка потоком повітря за допомогою повітряних сепараторів [1] У конструкціях більшості серійних зерноочисних машин повітроочисний блок комбінується з решітним блоком [2] Для підвищення ефективності сепарації здійснюється розпушування матеріалу, що знаходиться на решетах ВІДОМІ конструкції пневмоімпульсних сепараторів зерна, в яких поєднується дія пульсуючого повітряного потоку, що проходить крізь решета з матеріалом, що сепарується, та коливальні рухи блоку решіт [3, 4] Недоліком таких сепараторів є енергетичні втрати на виконання зворотних рухів решітного стану та викликані цими рухами інерційні навантаження на агрегат Відомий сепаратор зерна, вибраний у якості прототипу, що включає корпус із решетами, живлячий пристрій, розміщений у надрешітнш частині корпусу, розвантажувальні вікна, розміщені в середній та нижній частинах корпусу, джерело повітряного потоку та механізм пульсації [5] Недоліками прототипу є недостатньо надійна робота повітряних клапанів корпусу, яка залежить від напрямку та тиску повітряного потоку, значна тривалість часу зміни напрямку повітряного потоку, що викликає усадку розпушеного шару матері алу до транспортування розділених компонентів матеріалу крізь отвори решета низхідним повітряним потоком Задачею, що вирішується винаходом, є підвищення ефективності процесу сепарації Поставлена задача вирішується тим, що механізм пульсації складається з двох вхідних і двох вихідних каналів, розміщених в ряд і попарно сполучених з отворами повітророзподілювачів, та вала з чотирма взаємоперпендикулярними лопатями, установленими в каналах із можливістю періодичного повороту Сутність винаходу пояснюється кресленнями, де на фіг 1 показано схему пневмоімпульсного сепаратора, на фіг 2 - те ж саме, розріз каналів пульсатора, на фіг 3 - те ж саме, розріз пульсатора та корпуса, на фіг 4 - кутові положення заслінок, ВІДПОВІДНІ фазам повітряного імпульсу, на фіг 5 графік зміни швидкості повітряного потоку в шарі матеріалу, що сепарується, в залежності від часу Пневмоімпульсний сепаратор зерна (фіг 1) являє собою корпус 1 із первинним решетом 2 та вторинним решетом 3 Отвори корпусу через повітророзподілювачі 4 і 5 сполучені з вентилятором 6 У надрешітнш частині корпус сполучається з живлячим пристроєм 7 У бічній поверхні корпусу для сходу очищеного зерна та крупних та дрібних домішок передбачені розвантажувальні вікна 8, виконані у вигляді клапанів Між повітророзподілювачами та вентилятором установлено механізм пульсації повітряного потоку, який складається з двох вхідних 9 і 10 і двох вихідних 11 і 12 каналів, СО (О 62413 через повітророзподілювач 5 і канал 12 в атмосрозміщених в ряд і попарно сполучених з отвораферу Фракції, що рухаються сходом, накопичуми повітророзподілювачів, та вала 13 з двома паються в кінцевих частинах решіт 2 і 3 і своєю варами взаємо-перпендикулярних лопатей 14 і 15, гою відкривають клапани вікон 8 Вал 13 механізму установленими в каналах із можливістю періодичпульсації періодично повертається на кут 90°, наного повороту приклад, кроковим електродвигуном Пневмоімпульсний сепаратор зерна працює таким чином Засмічене зерно живлячим пристроВикористання в якості пристою, який формує єм 7 подається на первинне решето 2 Потік повітімпульси повітряного потоку, двох вхідних і двох ря, який утворюється вентилятором 6, подається вихідних каналів, розміщених в ряд і попарно спочерез канал 9 та повітророзподілювач 5 на поверлучених з отворами повітророзподілювачів, та хню решіт із їх нижнього боку у формі імпульсу і вала з чотирма взаємоперпендикулярними лопапроходить крізь шар матеріалу, що знаходиться на тями, установленими в каналах із можливістю пеповерхні решіт, на протязі часу tB при кутовому ріодичного повороту, дозволяє підвищити надійположенні лопаті 14 пульсатора срв і лопаті 15 срн ність керування напрямком повітряного потоку, (фіг 2), виходить через повітророзподілювач 4 та скоротити час зміни напрямку повітряного потоку канал 11 в атмосферу На первинному решеті 2 tnep і ступінь усадки розпушеного шару матеріалу, під дією імпульсу повітряного потоку легкі домішки стабілізувати режим псевдоожиження матеріалу покидають корпус 1 через повітророзподілювач 4 і висхідним потоком на протязі часу tB та транспоросідають у відстійнику, а більш важкі крупні доміштування низхідним потоком на протязі часу tH, отки, дрібне, бите та якісне зерно, що мають більш же, підвищити ефективність процесу сепарації низькі швидкості витання, знаходяться на решеті у матеріалу стані кипіння, що приводить до розпушування маДжерела інформації теріалу й переміщення зерна, яке має більшу пи1 Малис А Я , Демидов А Р Машины для очитому вагу, у нижній шар На вторинному решеті стки зерна воздушным потоком - М Государствідбувається кипіння шару, що складається з діловенное научно-техническое издательство машивої частини зерна та дрібних домішок На протязі ностроительной литературы, 1962 - с 175 часу tH, якому відповідає кутове положення лопаті 2 Комарістов В Ю , Петренко М М Довідник з 14 фн і лопаті 15 фу, повітряний потік подається післязбиральної обробки зерна - К Урожай, 1990 через канал 10 і повітророзподілювач 4 до корпусу -с 184 1, і на розпушений у результаті кипіння матеріал 3 A c №1247109 СРСР, Бюл №28,1986 діє імпульс повітря з верхнього боку решіт, що 4 А с №1604495 СРСР, Бюл №41,1990 сприяє рухові прохідних фракцій матеріалу крізь 5 Патент України №51483А, Бюл №11, 2002 отвори решіт Потік повітря виходить із корпусу 1 (прототип) 62413 Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
