Світлодіодний освітлювальний пристрій
Номер патенту: 44997
Опубліковано: 26.10.2009
Автори: Рой Юрій Вікторович, Поліщук Валентина Миколайівна, Бурма Микола Гаврилович, Рой Віктор Федорович
Формула / Реферат
Світлодіодний освітлювальний пристрій, що містить світлодіодну зборку змінного струму, який відрізняється тим, що в нього додатково введені з'єднані послідовно мережний фільтр, діодний міст, стабілізатор напруги з корекцією форми струму та мостовий генератор, причому світлодіодна зборка ввімкнена в діагональ мостового генератора.
Текст

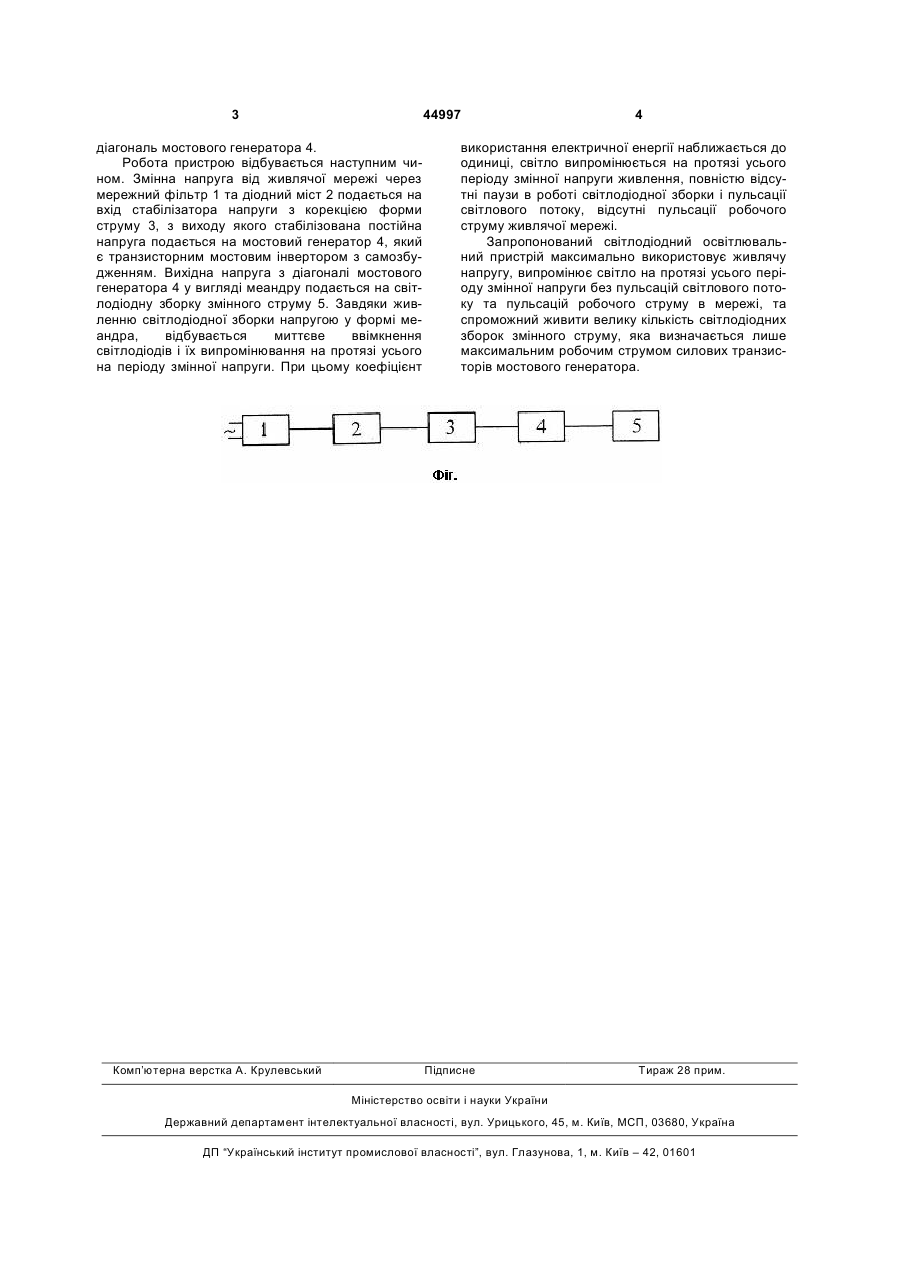

Світлодіодний освітлювальний пристрій, що містить світлодіодну зборку змінного струму, який відрізняється тим, що в нього додатково введені з'єднані послідовно мережний фільтр, діодний міст, стабілізатор напруги з корекцією форми струму та мостовий генератор, причому світлодіодна зборка ввімкнена в діагональ мостового генератора. (19) (21) u200904149 (22) 27.04.2009 (24) 26.10.2009 (46) 26.10.2009, Бюл.№ 20, 2009 р. (72) РОЙ ВІКТОР ФЕДОРОВИЧ, БУРМА МИКОЛА ГАВРИЛОВИЧ, РОЙ ЮРІЙ ВІКТОРОВИЧ, ПОЛІЩУК ВАЛЕНТИНА МИКОЛАЙІВНА (73) ХАРКІВСЬКА НАЦІОНАЛЬНА АКАДЕМІЯ МІСЬКОГО ГОСПОДАРСТВА 3 44997 діагональ мостового генератора 4. Робота пристрою відбувається наступним чином. Змінна напруга від живлячої мережі через мережний фільтр 1 та діодний міст 2 подається на вхід стабілізатора напруги з корекцією форми струму 3, з виходу якого стабілізована постійна напруга подається на мостовий генератор 4, який є транзисторним мостовим інвертором з самозбудженням. Вихідна напруга з діагоналі мостового генератора 4 у вигляді меандру подається на світлодіодну зборку змінного струму 5. Завдяки живленню світлодіодної зборки напругою у формі меандра, відбувається миттєве ввімкнення світлодіодів і їх випромінювання на протязі усього на періоду змінної напруги. При цьому коефіцієнт Комп’ютерна верстка А. Крулевський 4 використання електричної енергії наближається до одиниці, світло випромінюється на протязі усього періоду змінної напруги живлення, повністю відсутні паузи в роботі світлодіодної зборки і пульсації світлового потоку, відсутні пульсації робочого струму живлячої мережі. Запропонований світлодіодний освітлювальний пристрій максимально використовує живлячу напругу, випромінює світло на протязі усього періоду змінної напруги без пульсацій світлового потоку та пульсацій робочого струму в мережі, та спроможний живити велику кількість світлодіодних зборок змінного струму, яка визначається лише максимальним робочим струмом силових транзисторів мостового генератора. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLight-emitting-diode illuminator
Автори англійськоюRoi Viktor Fedorovych, Burma Mykola Havrylovych, Roi Yurii Viktorovych, Polischuk Valentyna Mykolaivna
Назва патенту російськоюСветодиодное осветительное устройство
Автори російськоюРой Виктор Федорович, Бурма Николай Гаврилович, Рой Юрий Викторович, Полищук Валентина Николаевна
МПК / Мітки
МПК: F21V 23/02
Мітки: освітлювальний, пристрій, світлодіодний
