Саморятівник

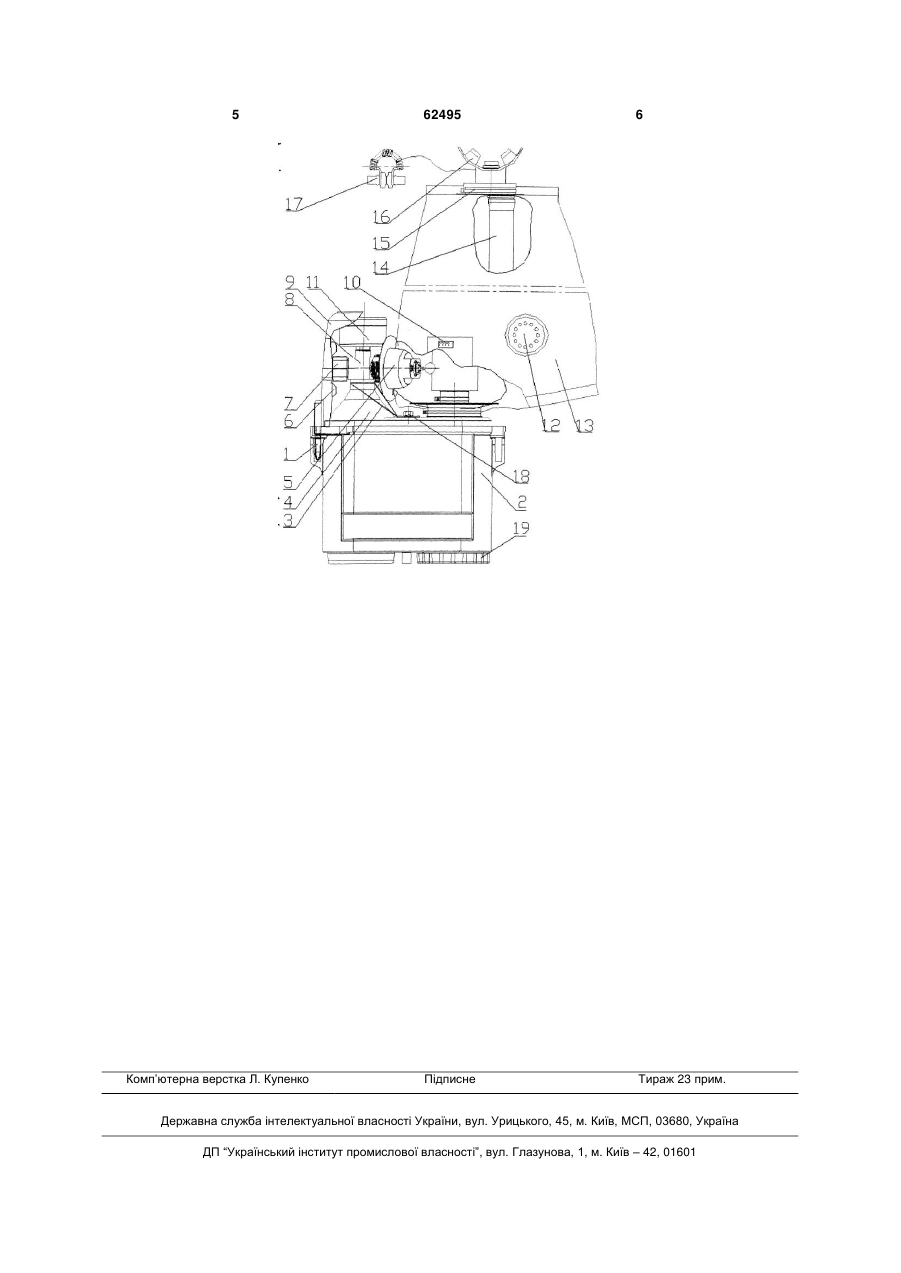

1. Саморятівник, що містить загубник, сполучений за допомогою отвору з порожниною дихального мішка, регенеративний патрон і кисневий балон, який відрізняється тим, що загубник сполучений з порожниною регенеративного патрона за допомогою трубки, порожнина дихального мішка пов'язана з порожниною регенеративного 3 отвір, що зв'язує порожнину дихального мішка із загубником оснащено зворотним клапаном, в закритому положенні відповідним видиху, а трубка оснащена зворотним клапаном, в закритому положенні відповідним вдиху; кисневий балон оснащений регулювальним вентилем; як поглинач вуглекислого газу використовують хімічний поглинач на основі гідроксиду Са або Li, саморятівник також додатково може бути оснащений носовим затиском. Корисна модель ілюструється принциповою схемою конструкції. Конструкція заявленого саморятівник включає пружинну клямку 1, регенеративний патрон 2, підпорку 3, кисневий балон 4, редуктор 5, ручку вентиля 6, захисний ковпачок 7, регулювальний вентиль 8, верхню кришку 9, натискну пластину подачі повітря 10, манометр 11, надлишковий клапан 12, дихальні мішок 13, трубку 14 і клапан 15, загубник 16, носовий затискач 17, стримуючу насадку 18 та нижню кришку 19. Конструкція дихальної системи заявленого саморятівника виконана за замкнутою схемою і заснована на круговій циркуляції і повторному використанні регенерованого повітря, що видихається, в сукупності з киснем, що поступає з балона 4. Повітря, що видихається, за допомогою загубника 16 і дихальної трубки 14 поступає в порожнину регенеративного патрона 2 з хімічним поглиначем вуглекислого газу, як який можуть бути використані гідроксиди Са або Li. Очищене від вуглекислого газу повітря за допомогою отворів (не показані), що зв'язують порожнини регенеративного патрона і дихального мішка 13, поступає в порожнину останнього, де перемішується з киснем, що поступає в порожнину мішка 13 з балона 4 (об'єм кисню, що поступає, регулюється за допо 62495 4 могою вентиля 8). Отриманий таким дорогою очищене і збагачене киснем повітря силоміць легких засмоктується з дихального мішка через отвір (не показано) в загубнику 16 (надлишок очищеного повітря виводиться з дихального мішка за допомогою клапана 12), далі цикл роботи повторюється. Можливість досягнення поставленого результату в заявленій конструкції в частині підвищення надійності і ергономіки обумовлена відмовою від використання в регенеративному патроні пероксиду калію, що істотно знижує масу всього апарату, полегшуючі його носіння і практичне використання, у тому числі, за допомогою забезпечення комфортної температури вдихуваного повітря і, як наслідок, полегшення процесу дихання. Крім того, заявлена конструкція саморятівника надзвичайно проста в експлуатації, оскільки відмова від використання пероксиду калію природним чином виключає необхідність в його утилізації (використовуваний в заявленій конструкції хімічний поглинач в разі вичерпання терміну придатності підлягає простій заміні, у тому числі працівниками підприємства, що експлуатують апарат). Крім того, використання в заявленій конструкції хімічного поглинача вуглекислого газу дозволяє забезпечити багаторазове вживання апарату, також підвищуючи практичність його використання (зокрема, короткочасне включення апарату, наприклад, при його тестуванні або навчанні персоналу, не виводить апарат з ладу і не перешкоджає його подальшому використанню, наприклад, в надзвичайних ситуаціях). У числі інших особливостей заявленої конструкції, поліпшуючу практичність і ергономіку, слід також згадати невисоку силу, потрібну для вдиху регенерованого повітря і комфортну його температуру. 5 Комп’ютерна верстка Л. Купенко 62495 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
