Бункерна естакада доменної печі

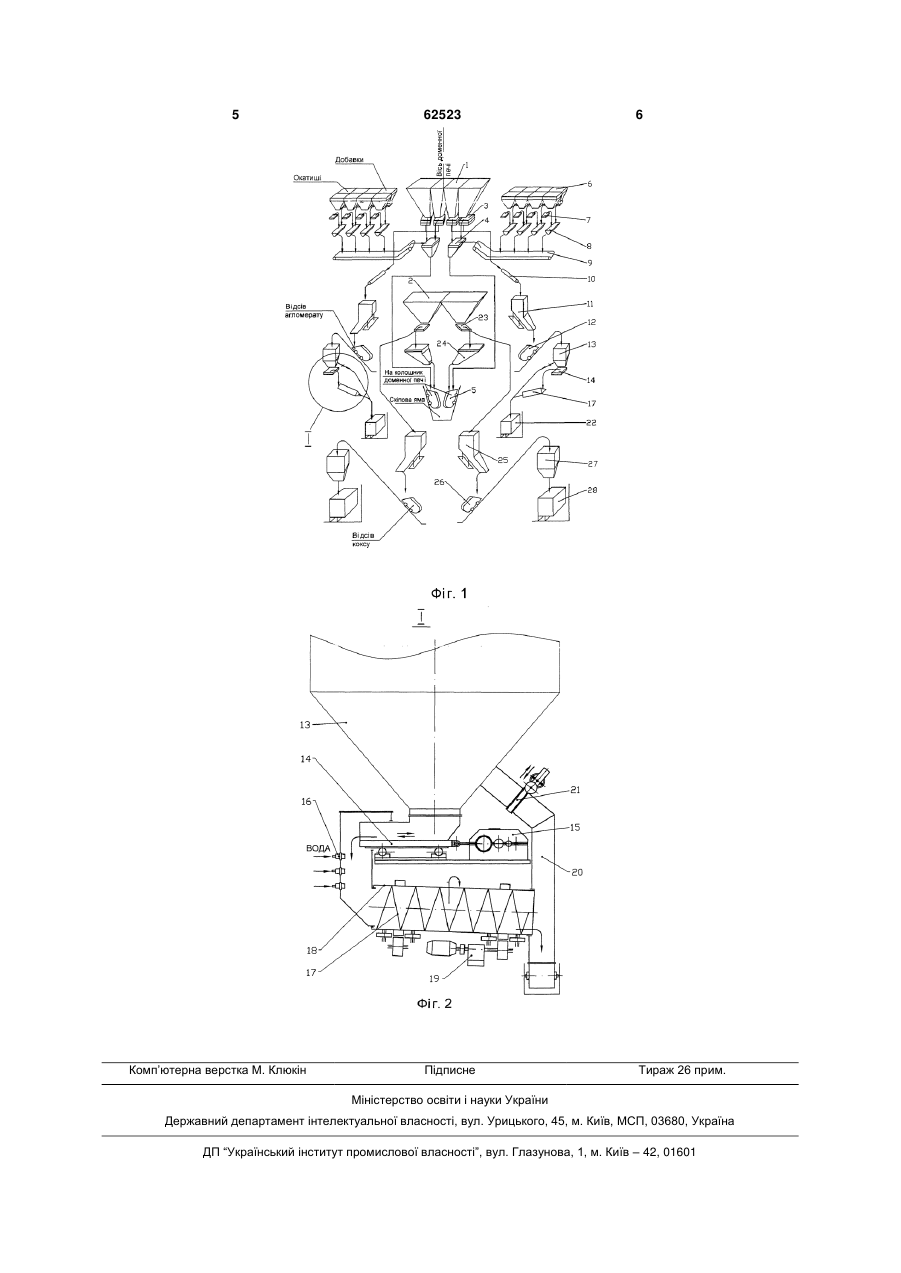

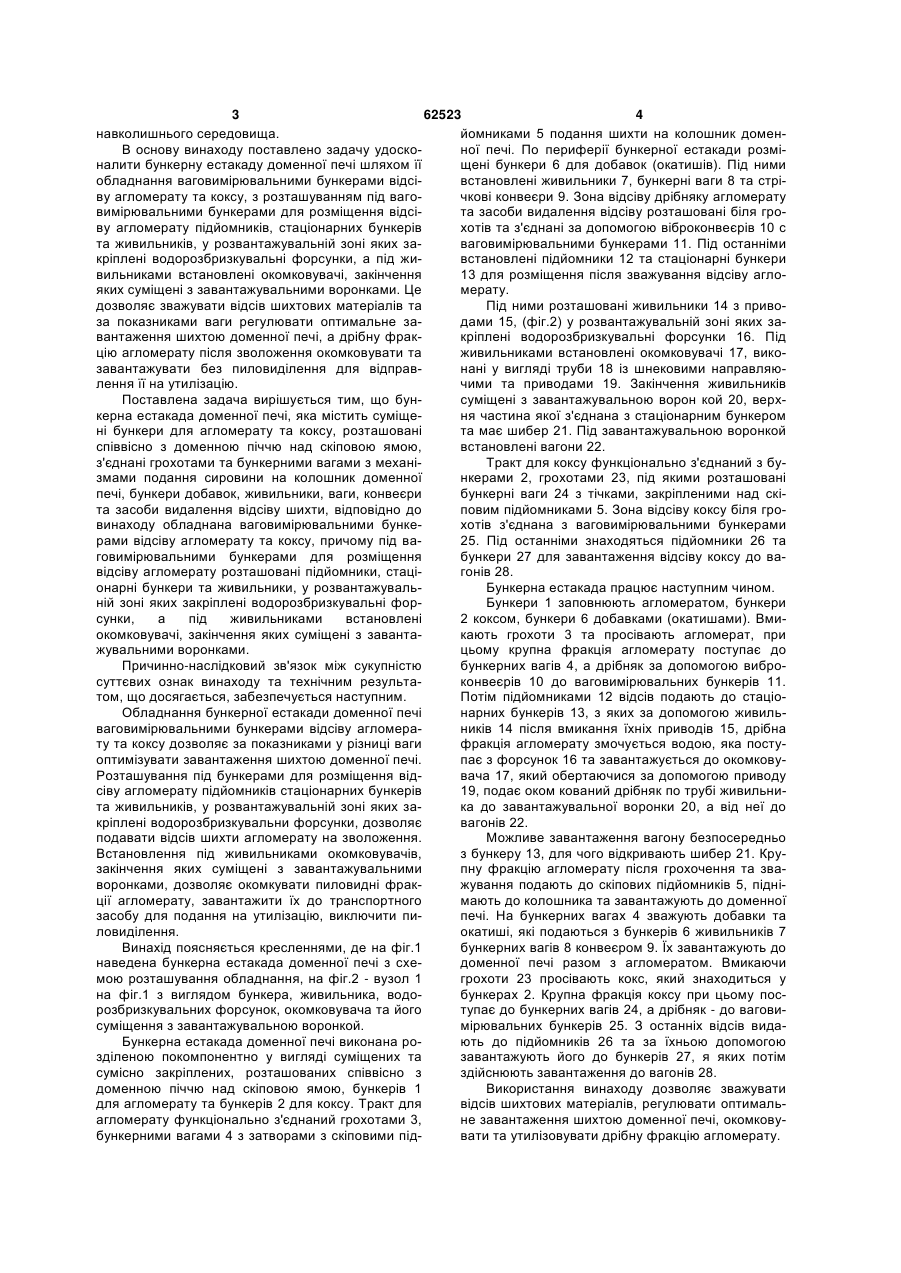

Бункерна естакада доменної печі, яка містить суміщені бункери для агломерату та коксу, розташовані співвісно з доменною піччю над скіповою ямою, з'єднані грохотами та бункерними вагами з механізмами подання сировини на колошник доменної печі, бункери добавок, живильники, бункерні ваги для добавок, конвеєри та засоби видалення відсіву шихти, яка відрізняється тим, що вона обладнана ваговимірювальними бункерами відсіву агломерату та коксу, причому під ваговимірювальними бункерами для розміщення відсіву агломерату розташовані підйомники, стаціонарні бункери та живильники, у розвантажувальній зоні яких закріплені водорозбризкувальні форсунки, а під живильниками встановлені згрудковувачі, закінчення яких суміщені з завантажувальними воронками. (19) (21) 2003043019 (22) 07.04.2003 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Крівченко Юрій Сергійович, Бичков Сергій Васильович, Банніков Юрій Григорович, Аріст Леонід Михайлович, Чорний Олександр Микитович, Маковенко Анатолій Павлович (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ МЕТАЛУРГІЙНИХ ЗАВОДІВ (56) SU, 1216201, A1, 07.03.1986 SU, 1715846, A1, 29.02.1992 SU, 1730173, A1, 30.04.1992 SU, 1511269, A1, 30.09.1989 SU, 1425423, A1, 23.09.1988 SU, 1154333, A1, 30.04.1992 US, 4131668, A, 26.12.1978 US, 3502162, A, 24.03.1970 3 62523 4 навколишнього середовища. йомниками 5 подання шихти на колошник доменВ основу винаходу поставлено задачу удосконої печі. По периферії бункерної естакади розміналити бункерну естакаду доменної печі шляхом її щені бункери 6 для добавок (окатишів). Під ними обладнання ваговимірювальними бункерами відсівстановлені живильники 7, бункерні ваги 8 та стріву агломерату та коксу, з розташуванням під вагочкові конвеєри 9. Зона відсіву дрібняку агломерату вимірювальними бункерами для розміщення відсіта засоби видалення відсіву розташовані біля грову агломерату підйомників, стаціонарних бункерів хотів та з'єднані за допомогою віброконвеєрів 10 с та живильників, у розвантажувальній зоні яких заваговимірювальними бункерами 11. Під останніми кріплені водорозбризкувальні форсунки, а під живстановлені підйомники 12 та стаціонарні бункери вильниками встановлені окомковувачі, закінчення 13 для розміщення після зважування відсіву аглояких суміщені з завантажувальними воронками. Це мерату. дозволяє зважувати відсів шихтових матеріалів та Під ними розташовані живильники 14 з привоза показниками ваги регулювати оптимальне задами 15, (фіг.2) у розвантажувальній зоні яких завантаження шихтою доменної печі, а дрібну фраккріплені водорозбризкувальні форсунки 16. Під цію агломерату після зволоження окомковувати та живильниками встановлені окомковувачі 17, викозавантажувати без пиловиділення для відправнані у вигляді труби 18 із шнековими направляюлення її на утилізацію. чими та приводами 19. Закінчення живильників Поставлена задача вирішується тим, що бунсуміщені з завантажувальною ворон кой 20, верхкерна естакада доменної печі, яка містить суміщеня частина якої з'єднана з стаціонарним бункером ні бункери для агломерату та коксу, розташовані та має шибер 21. Під завантажувальною воронкой співвісно з доменною піччю над скіповою ямою, встановлені вагони 22. з'єднані грохотами та бункерними вагами з механіТракт для коксу функціонально з'єднаний з бузмами подання сировини на колошник доменної нкерами 2, грохотами 23, під якими розташовані печі, бункери добавок, живильники, ваги, конвеєри бункерні ваги 24 з тічками, закріпленими над скіта засоби видалення відсіву шихти, відповідно до повим підйомниками 5. Зона відсіву коксу біля гровинаходу обладнана ваговимірювальними бункехотів з'єднана з ваговимірювальними бункерами рами відсіву агломерату та коксу, причому під ва25. Під останніми знаходяться підйомники 26 та говимірювальними бункерами для розміщення бункери 27 для завантаження відсіву коксу до вавідсіву агломерату розташовані підйомники, стацігонів 28. онарні бункери та живильники, у розвантажувальБункерна естакада працює наступним чином. ній зоні яких закріплені водорозбризкувальні форБункери 1 заповнюють агломератом, бункери сунки, а під живильниками встановлені 2 коксом, бункери 6 добавками (окатишами). Вмиокомковувачі, закінчення яких суміщені з завантакають грохоти 3 та просівають агломерат, при жувальними воронками. цьому крупна фракція агломерату поступає до Причинно-наслідковий зв'язок між сукупністю бункерних вагів 4, а дрібняк за допомогою вибросуттєвих ознак винаходу та технічним результаконвеєрів 10 до ваговимірювальних бункерів 11. том, що досягається, забезпечується наступним. Потім підйомниками 12 відсів подають до стаціоОбладнання бункерної естакади доменної печі нарних бункерів 13, з яких за допомогою живильваговимірювальними бункерами відсіву агломераників 14 після вмикання їхніх приводів 15, дрібна ту та коксу дозволяє за показниками у різниці ваги фракція агломерату змочується водою, яка постуоптимізувати завантаження шихтою доменної печі. пає з форсунок 16 та завантажується до окомковуРозташування під бункерами для розміщення відвача 17, який обертаючися за допомогою приводу сіву агломерату підйомників стаціонарних бункерів 19, подає оком кований дрібняк по трубі живильнита живильників, у розвантажувальній зоні яких зака до завантажувальної воронки 20, а від неї до кріплені водорозбризкувальни форсунки, дозволяє вагонів 22. подавати відсів шихти агломерату на зволоження. Можливе завантаження вагону безпосередньо Встановлення під живильниками окомковувачів, з бункеру 13, для чого відкривають шибер 21. Крузакінчення яких суміщені з завантажувальними пну фракцію агломерату після грохочення та зваворонками, дозволяє окомкувати пиловидні фракжування подають до скіпових підйомників 5, підніції агломерату, завантажити їх до транспортного мають до колошника та завантажують до доменної засобу для подання на утилізацію, виключити пипечі. На бункерних вагах 4 зважують добавки та ловиділення. окатиші, які подаються з бункерів 6 живильників 7 Винахід поясняється кресленнями, де на фіг.1 бункерних вагів 8 конвеєром 9. Їх завантажують до наведена бункерна естакада доменної печі з схедоменної печі разом з агломератом. Вмикаючи мою розташування обладнання, на фіг.2 - вузол 1 грохоти 23 просівають кокс, який знаходиться у на фіг.1 з виглядом бункера, живильника, водобункерах 2. Крупна фракція коксу при цьому посрозбризкувальних форсунок, окомковувача та його тупає до бункерних вагів 24, а дрібняк - до ваговисуміщення з завантажувальною воронкой. мірювальних бункерів 25. З останніх відсів видаБункерна естакада доменної печі виконана роють до підйомників 26 та за їхньою допомогою зділеною покомпонентно у вигляді суміщених та завантажують його до бункерів 27, я яких потім сумісно закріплених, розташованих співвісно з здійснюють завантаження до вагонів 28. доменною піччю над скіповою ямою, бункерів 1 Використання винаходу дозволяє зважувати для агломерату та бункерів 2 для коксу. Тракт для відсів шихтових матеріалів, регулювати оптимальагломерату функціонально з'єднаний грохотами 3, не завантаження шихтою доменної печі, окомковубункерними вагами 4 з затворами з скіповими підвати та утилізовувати дрібну фракцію агломерату. 5 Комп’ютерна верстка М. Клюкін 62523 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
