Блок опалубки

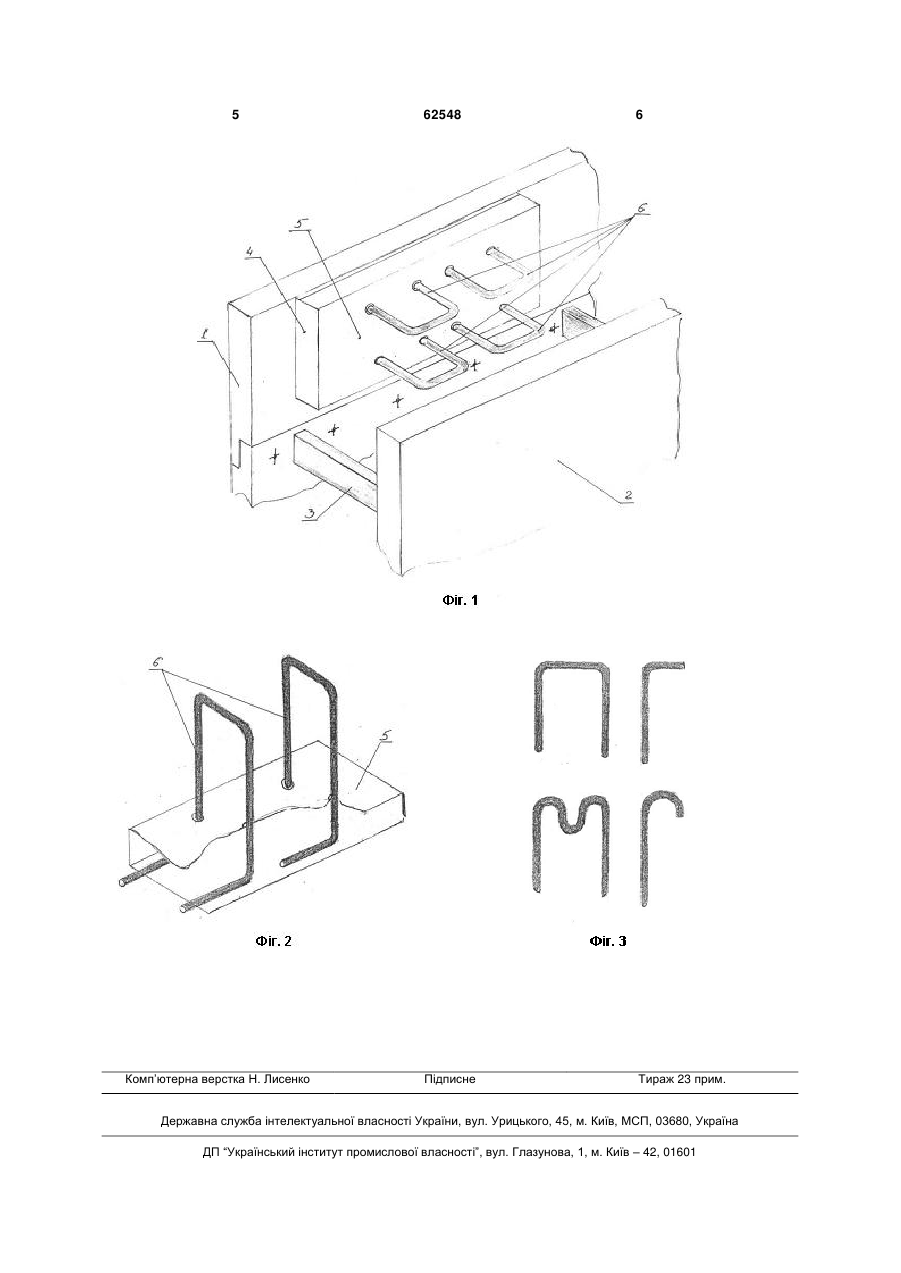

1. Блок опалубки, що містить опозитно розташовані на відстані одна від одної дві стінні панелі, які закріплені перемичками між собою з утворенням простору для монтажу арматури та заповнення цього простору рідкоплинним матеріалом, здатним до твердіння, який відрізняється тим, що до внутрішньої сторони стінової панелі прикріплений рознімний короб, всередині якого розміщені заздалегідь зігнуті під кутом кінці пруткової арматури, при цьому в місці кріплення рознімного коробу 3 навантаження через те, що в плитах використовують неміцний пористий матеріал. Задачею, на вирішення якого спрямована корисна модель, що заявляється, є підвищення надійності та забезпечення можливості будування стін з поверхневими перекриттями або козирками, шляхом використання технологій будування монолітним бетонуванням. Поставлена задача вирішується таким чином. У відомому блоці опалубки, що містить опозитно розташовані на відстані одна від одної дві стінні панелі, які закріплені перемичками між собою з утворенням простору для монтажу арматури та заповнення цього простору рідкоплинним матеріалом, здатним до твердіння, при цьому в місці кріплення рознімного коробу стінова панель виконана із знімним фрагментом з тимчасовим його кріпленням до основної частини панелі, згідно з корисною моделлю, що заявляється, до внутрішньої сторони стінової панелі прикріплений рознімний короб, всередині якого розміщені заздалегідь зігнуті під кутом кінці пруткової арматури з просторовими загинами включно. Крім того, частина рознімного коробу виконана як незнімна опалубка та споряджена перфорацією для встановлення в отвори останньої прутків арматури, а прутки арматури виконані подвійними або одинарними за розрахунком на міцність, при цьому середні ділянки подвійних прутків виконані П-подібної або зигзагоподібної форми, а вільні кінці одинарних прутків виконані у формі гачків з просторовими загинами включно. На кресленнях, що додаються, схематично представлений блок опалубки, що заявляється. Так на Фіг.1 схематично представлений фрагмент блока опалубки з панелями, арматурою та перемичками, на Фіг.2 - в аксонометрії показано рознімний короб з прикладом виконання форми арматури, яка розташована у коробі, на Фіг.3 - дані приклади виконання форм арматури. Блок опалубки містить дві опозитно розташовані із зазором (з утворенням простору) панелі 1, 2. У цьому просторі встановлені перемички 3 для міцного кріпленні панелей між собою. На одній панелі виконаний знімний фрагмент, до внутрішньої сторони якого прикріплений рознімний короб 4. В стінці 5 короба 4 виконана перфорація для 62548 4 установки в отворах останнього прутків 6 арматури. Кінці прутків 6 арматури зігнуті під прямим кутом, після встановлення їх у рознімний короб 4. Типорозміри усіх елементів конструкції визначаються за розрахунками на міцність. Арматура обирається більш міцною, а товщини стін більшими в разі потреби монолітного бетонування об'єктів з високим навантаженням, наприклад при будівництві багатоповерхової споруди з монолітними міжповерховими перекриттями. В разі необхідності будування козирка до вертикальної стіни, арматура обирається у формі штирів з гачками на кінцях, а товщина стін - за класичним будівельним розрахунком, що здійснюється з врахуванням поверховості будівлі, потреби у її теплоізоляції та інших показників. Тобто шари панелей (типу «Сендвіч») обирають за розрахунками. Монтаж блока опалубки здійснюють таким чином. Стінові панелі 1, 2 встановлюють із зазором у стандартний спосіб, а перемички 3 між ними прикріплюють спочатку до одної панелі, при цьому кінці перемичок 3 змочують клейовим складом та фіксують цвяхами або шурупами. Після цього у такий же спосіб фіксації встановлюють рознімний короб 4 на знімному фрагменті стінової панелі до її внутрішньої сторони. Рознімний короб 4 перед кріпленням до стінової панелі попередньо підготовлюють: закладають прутки 6 арматури в отвори перфорованої стінки 5 рознімного коробу 4 та загинають під кутом кінці прутків 6 арматури, ховаючи їх у рознімний короб 4 так, щоб забезпечити щільне з'єднання його частин для запобігання небажаного потрапляння рідкоплинного матеріалу (бетону) всередину рознімного короба 4 . Середню частину прутків 6 арматури або частину прутків із гачками залишають ззовні рознімного короба 4 у просторі між панелями 1, 2. Після монтажних робіт з установлення панелей, перемичок та арматури здійснюють заливку рідкоплинного матеріалу (бетону). Коли бетонна маса затвердіє, знімну частину стінової панелі та частину рознімного короба 4 демонтують, а вивільнені кінці прутків 6 арматури розгинають та нарощують, наприклад, установкою «внахлест» додаткових прутків арматури, закріплюючи останні за допомогою муфти, яку надягають на місце з'єднання прутків арматури із закладкою всередину муфти бетонної маси. 5 Комп’ютерна верстка Н. Лисенко 62548 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
