Формула / Реферат

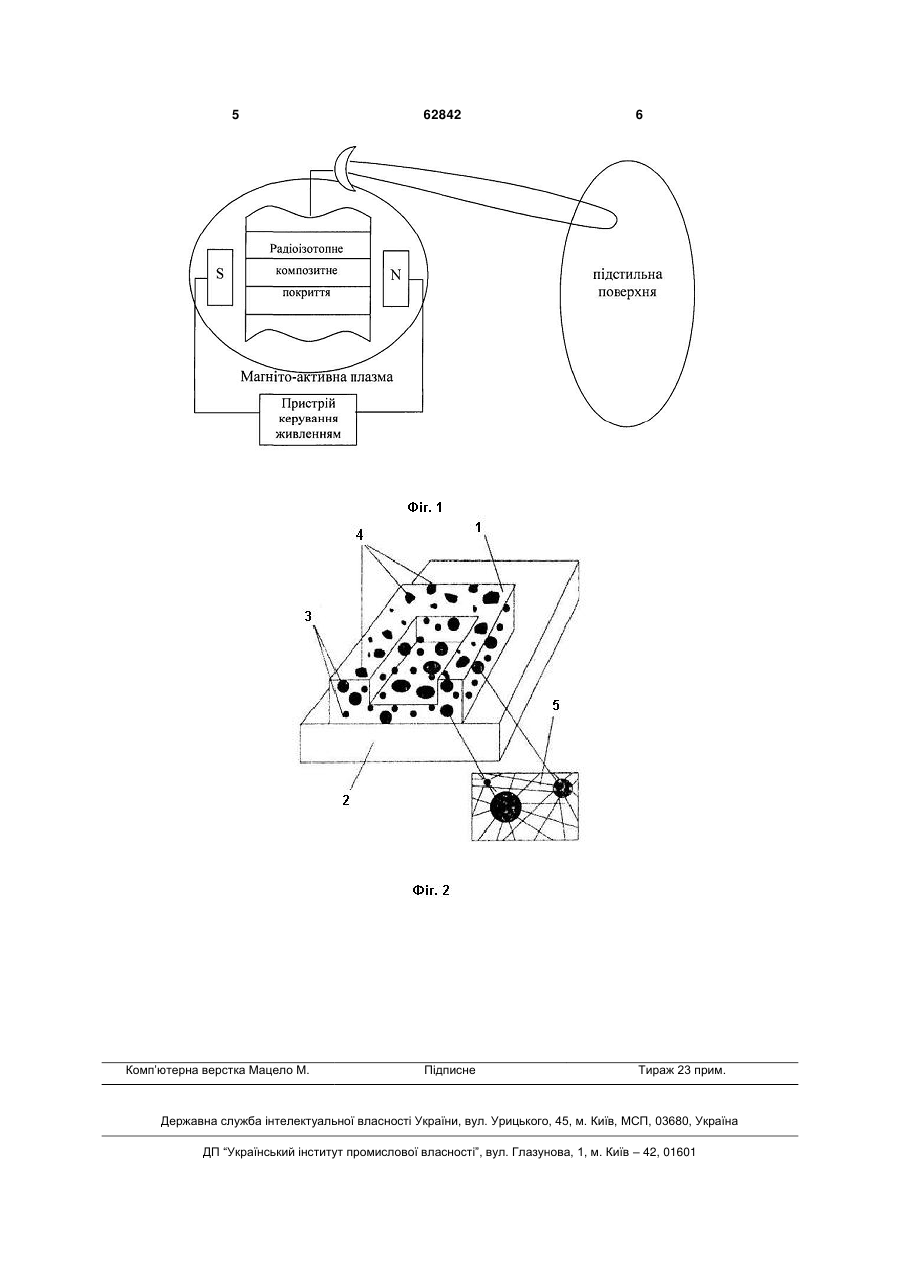

Пристрій адаптивного пасивного захисту об'єктів на основі застосування радіоізотопного композитного покриття, який містить камеру, на зовнішню поверхню якої нанесений шар з діелектричного матеріалу, всередині якого хаотично розподілені сферичні вкраплення a-радіоактивної речовини різного розміру, а на зовнішню поверхню діелектричного шару хаотично нанесені плями високопровідної речовини різного розміру, який відрізняється тим, що додатково введено антену з радіометричним приймачем та джерело перемінного магнітного поля з пристроєм керування живленням напруги.

Текст

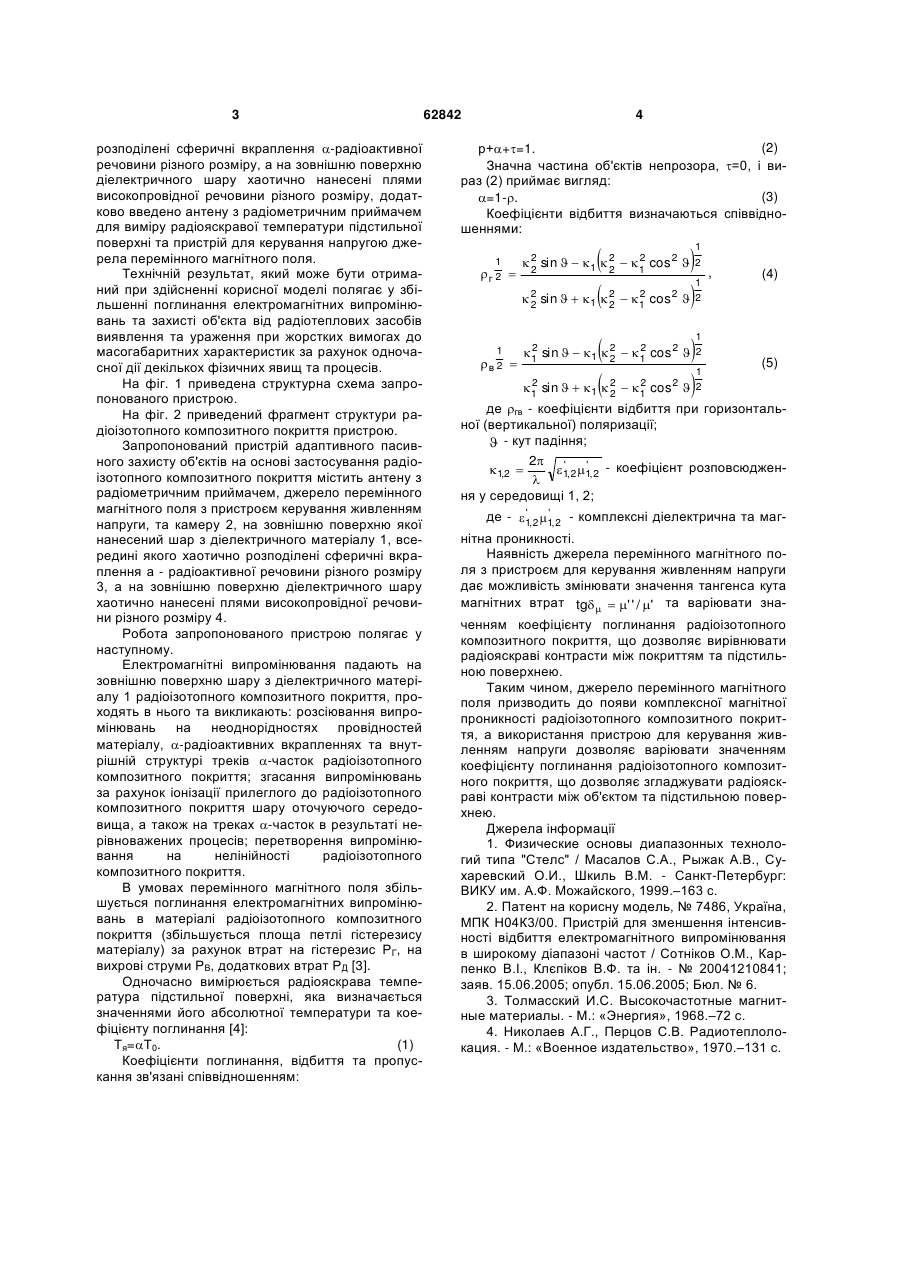

Пристрій адаптивного пасивного захисту об'єктів на основі застосування радіоізотопного композитного покриття, який містить камеру, на зовнішню поверхню якої нанесений шар з діелектричного матеріалу, всередині якого хаотично розподілені сферичні вкраплення -радіоактивної речовини різного розміру, а на зовнішню поверхню діелектричного шару хаотично нанесені плями високопровідної речовини різного розміру, який відрізняється тим, що додатково введено антену з радіометричним приймачем та джерело перемінного магнітного поля з пристроєм керування живленням напруги. (19) (21) u201107227 (22) 07.06.2011 (24) 12.09.2011 (46) 12.09.2011, Бюл.№ 17, 2011 р. (72) СОТНІКОВ ОЛЕКСАНДР МИХАЙЛОВИЧ, ПЄВЦОВ ГЕННАДІЙ ВОЛОДИМИРОВИЧ, СИДОРЕНКО РУСЛАН ГРИГОРОВИЧ, ЛУПАНДІН ВОЛОДИМИР АНАТОЛІЙОВИЧ, ЧЕЛПАНОВ АРТЕМ ВОЛОДИМИРОВИЧ, КАТУНІН АЛЬБЕРТ МИКОЛАЙОВИЧ (73) ХАРКІВСЬКИЙ УНІВЕРСИТЕТ ПОВІТРЯНИХ СИЛ ІМЕНІ ІВАНА КОЖЕДУБА 3 розподілені сферичні вкраплення -радіоактивної речовини різного розміру, а на зовнішню поверхню діелектричного шару хаотично нанесені плями високопровідної речовини різного розміру, додатково введено антену з радіометричним приймачем для виміру радіояскравої температури підстильної поверхні та пристрій для керування напругою джерела перемінного магнітного поля. Технічній результат, який може бути отриманий при здійсненні корисної моделі полягає у збільшенні поглинання електромагнітних випромінювань та захисті об'єкта від радіотеплових засобів виявлення та ураження при жорстких вимогах до масогабаритних характеристик за рахунок одночасної дії декількох фізичних явищ та процесів. На фіг. 1 приведена структурна схема запропонованого пристрою. На фіг. 2 приведений фрагмент структури радіоізотопного композитного покриття пристрою. Запропонований пристрій адаптивного пасивного захисту об'єктів на основі застосування радіоізотопного композитного покриття містить антену з радіометричним приймачем, джерело перемінного магнітного поля з пристроєм керування живленням напруги, та камеру 2, на зовнішню поверхню якої нанесений шар з діелектричного матеріалу 1, всередині якого хаотично розподілені сферичні вкраплення а - радіоактивної речовини різного розміру 3, а на зовнішню поверхню діелектричного шару хаотично нанесені плями високопровідної речовини різного розміру 4. Робота запропонованого пристрою полягає у наступному. Електромагнітні випромінювання падають на зовнішню поверхню шару з діелектричного матеріалу 1 радіоізотопного композитного покриття, проходять в нього та викликають: розсіювання випромінювань на неоднорідностях провідностей матеріалу, -радіоактивних вкрапленнях та внутрішній структурі треків -часток радіоізотопного композитного покриття; згасання випромінювань за рахунок іонізації прилеглого до радіоізотопного композитного покриття шару оточуючого середовища, а також на треках -часток в результаті нерівноважених процесів; перетворення випромінювання на нелінійності радіоізотопного композитного покриття. В умовах перемінного магнітного поля збільшується поглинання електромагнітних випромінювань в матеріалі радіоізотопного композитного покриття (збільшується площа петлі гістерезису матеріалу) за рахунок втрат на гістерезис РГ, на вихрові струми РВ, додаткових втрат РД [3]. Одночасно вимірюється радіояскрава температура підстильної поверхні, яка визначається значеннями його абсолютної температури та коефіцієнту поглинання [4]: (1) Тя=Т0. Коефіцієнти поглинання, відбиття та пропускання зв'язані співвідношенням: 62842 4 (2) р++=1. Значна частина об'єктів непрозора, =0, і вираз (2) приймає вигляд: (3) =1-. Коефіцієнти відбиття визначаються співвідношеннями: 1 г 2  2 2 1 в 2   sin       2  2 sin    1  2   1 cos 2  2 2 1  sin     2 2  2 1 cos 2 1 2 2  2 1 cos 2 1 2   2 2  1 sin    1  2  1 cos 2  2 2 1 1 2 , (4) 1 2 1 2 (5) де гв - коефіцієнти відбиття при горизонтальної (вертикальної) поляризації;  - кут падіння; 2 ' ' 1,2  1, 2 1, 2 - коефіцієнт розповсюджен ня у середовищі 1, 2; ' ' де - 1, 2  1, 2 - комплексні діелектрична та маг нітна проникності. Наявність джерела перемінного магнітного поля з пристроєм для керування живленням напруги дає можливість змінювати значення тангенса кута магнітних втрат tg   ' ' / ' та варіювати значенням коефіцієнту поглинання радіоізотопного композитного покриття, що дозволяє вирівнювати радіояскраві контрасти між покриттям та підстильною поверхнею. Таким чином, джерело перемінного магнітного поля призводить до появи комплексної магнітної проникності радіоізотопного композитного покриття, а використання пристрою для керування живленням напруги дозволяє варіювати значенням коефіцієнту поглинання радіоізотопного композитного покриття, що дозволяє згладжувати радіояскраві контрасти між об'єктом та підстильною поверхнею. Джерела інформації 1. Физические основы диапазонных технологий типа "Стелс" / Масалов С.А., Рыжак А.В., Сухаревский О.И., Шкиль В.М. - Санкт-Петербург: ВИКУ им. А.Ф. Можайского, 1999.–163 с. 2. Патент на корисну модель, № 7486, Україна, МПК Н04К3/00. Пристрій для зменшення інтенсивності відбиття електромагнітного випромінювання в широкому діапазоні частот / Сотніков О.М., Карпенко В.І., Клєпіков В.Ф. та ін. - № 20041210841; заяв. 15.06.2005; опубл. 15.06.2005; Бюл. № 6. 3. Толмасский И.С. Высокочастотные магнитные материалы. - М.: «Энергия», 1968.–72 с. 4. Николаев А.Г., Перцов С.В. Радиотеплолокация. - М.: «Военное издательство», 1970.–131 с. 5 Комп’ютерна верстка Мацело М. 62842 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Object adaptive passive protection device based on radioisotope composite covering

Автори англійською

Sotnikov Oleksandr Mykhailovych, Pevtsov Hennadii Volodymyrovych, Sydorenko Ruslan Hryhorovych, Lupandin Volodymyr Anatoliiovych, Chelpanov Artem Volodymyrovych, Katunin Albert Mykolaiovych

Назва патенту російською

Утройство адаптивной пассивной защиты объектов на основе применения радиоизотопного композитного покрытия

Автори російською

Сотников Александр Михайлович, Певцов Геннадий Владимирович, Сидоренко Руслан Григорьевич, Лупандин Владимир Анатольевич, Челпанов Артем Владимирович, Катунин Альберт Николаевич

МПК / Мітки

МПК: H01Q 17/00

Мітки: адаптивного, радіоізотопного, застосування, захисту, покриття, пристрій, пасивного, композитного, основі, об'єктів
