Фільтр
Номер патенту: 62859
Опубліковано: 26.09.2011
Автори: Гончаров Федір Іванович, Штепа Володимир Миколайович
Формула / Реферат
Фільтр, що включає корпус з приймальною камерою, фільтруючий елемент у вигляді набору кілець, прилад для промивки, підвідний і відвідний патрубки, запірно-регулюючу арматуру, дощувальну установку та двоходовий гідропривід, який відрізняється тим, що у відвідному патрубку встановлено пристрій, який закриває його для протоку або направляє рідину у потрібному технологічному напрямку.
Текст

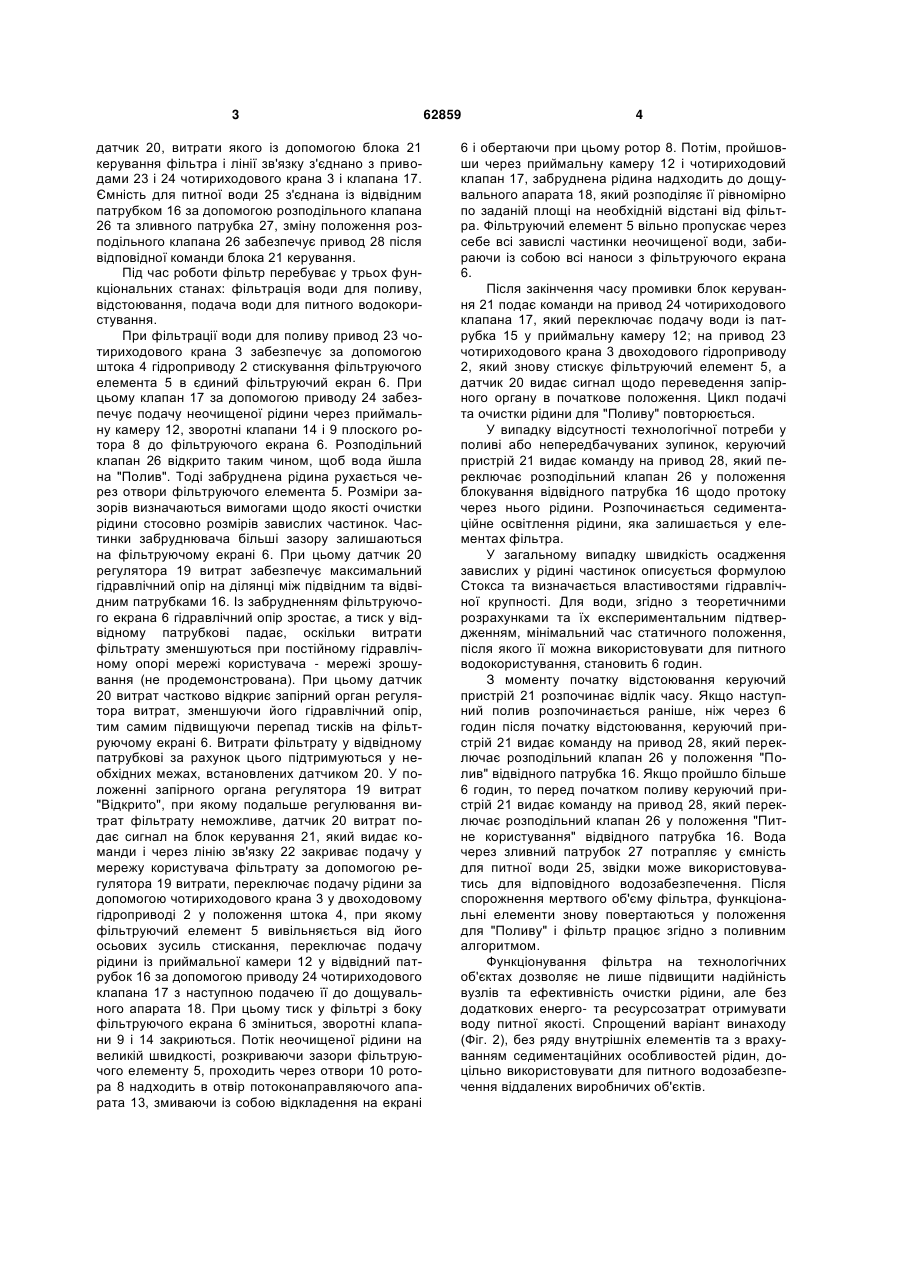

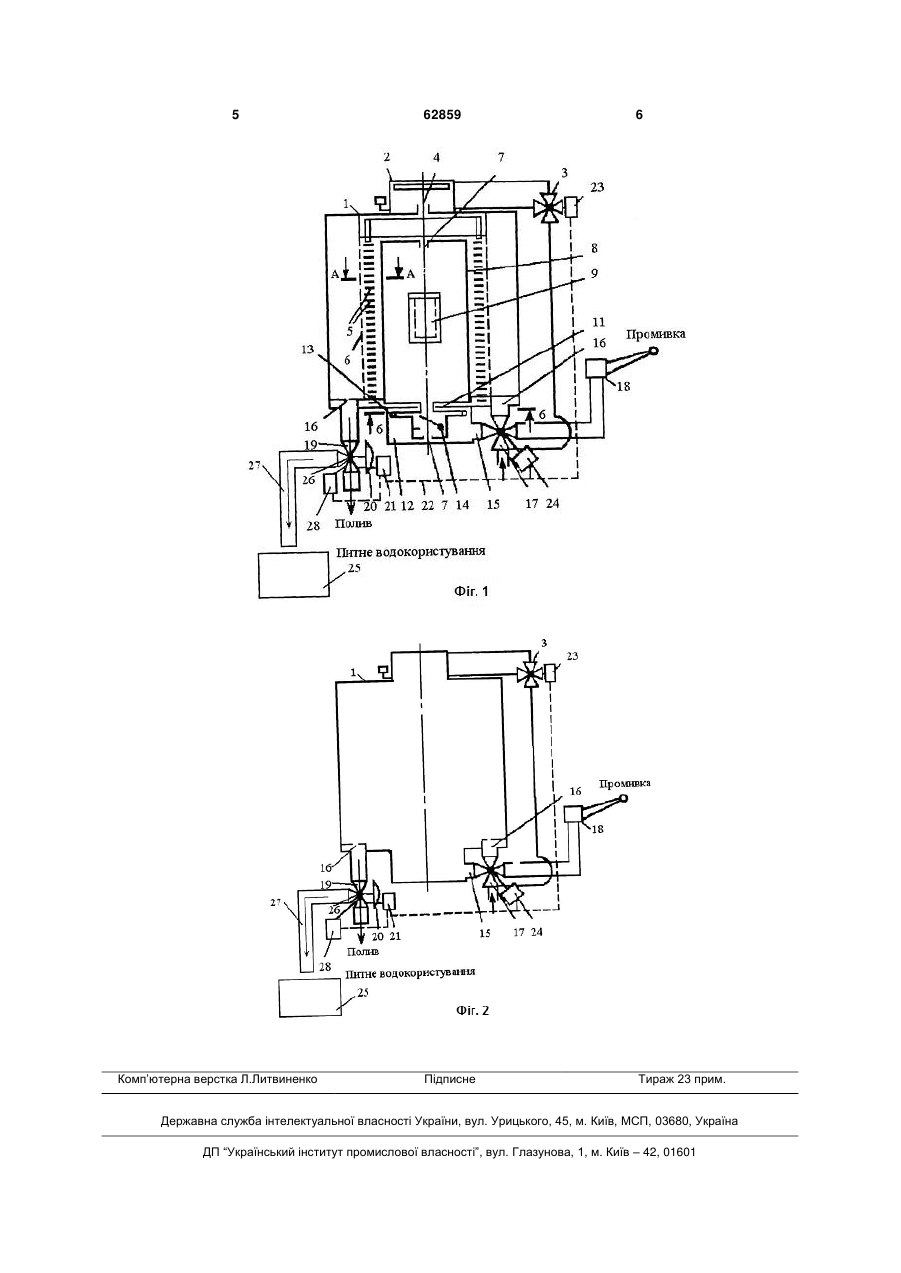

Фільтр, що включає корпус з приймальною камерою, фільтруючий елемент у вигляді набору кілець, прилад для промивки, підвідний і відвідний патрубки, запірно-регулюючу арматуру, дощувальну установку та двоходовий гідропривід, який відрізняється тим, що у відвідному патрубку встановлено пристрій, який закриває його для протоку або направляє рідину у потрібному технологічному напрямку. (19) (21) a201103789 (22) 29.03.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ГОНЧАРОВ ФЕДІР ІВАНОВИЧ, ШТЕПА ВОЛОДИМИР МИКОЛАЙОВИЧ (73) ГОНЧАРОВ ФЕДІР ІВАНОВИЧ, ШТЕПА ВОЛОДИМИР МИКОЛАЙОВИЧ 3 датчик 20, витрати якого із допомогою блока 21 керування фільтра і лінії зв'язку з'єднано з приводами 23 і 24 чотириходового крана 3 і клапана 17. Ємність для питної води 25 з'єднана із відвідним патрубком 16 за допомогою розподільного клапана 26 та зливного патрубка 27, зміну положення розподільного клапана 26 забезпечує привод 28 після відповідної команди блока 21 керування. Під час роботи фільтр перебуває у трьох функціональних станах: фільтрація води для поливу, відстоювання, подача води для питного водокористування. При фільтрації води для поливу привод 23 чотириходового крана 3 забезпечує за допомогою штока 4 гідроприводу 2 стискування фільтруючого елемента 5 в єдиний фільтруючий екран 6. При цьому клапан 17 за допомогою приводу 24 забезпечує подачу неочищеної рідини через приймальну камеру 12, зворотні клапани 14 і 9 плоского ротора 8 до фільтруючого екрана 6. Розподільний клапан 26 відкрито таким чином, щоб вода йшла на "Полив". Тоді забруднена рідина рухається через отвори фільтруючого елемента 5. Розміри зазорів визначаються вимогами щодо якості очистки рідини стосовно розмірів завислих частинок. Частинки забруднювача більші зазору залишаються на фільтруючому екрані 6. При цьому датчик 20 регулятора 19 витрат забезпечує максимальний гідравлічний опір на ділянці між підвідним та відвідним патрубками 16. Із забрудненням фільтруючого екрана 6 гідравлічний опір зростає, а тиск у відвідному патрубкові падає, оскільки витрати фільтрату зменшуються при постійному гідравлічному опорі мережі користувача - мережі зрошування (не продемонстрована). При цьому датчик 20 витрат частково відкриє запірний орган регулятора витрат, зменшуючи його гідравлічний опір, тим самим підвищуючи перепад тисків на фільтруючому екрані 6. Витрати фільтрату у відвідному патрубкові за рахунок цього підтримуються у необхідних межах, встановлених датчиком 20. У положенні запірного органа регулятора 19 витрат "Відкрито", при якому подальше регулювання витрат фільтрату неможливе, датчик 20 витрат подає сигнал на блок керування 21, який видає команди і через лінію зв'язку 22 закриває подачу у мережу користувача фільтрату за допомогою регулятора 19 витрати, переключає подачу рідини за допомогою чотириходового крана 3 у двоходовому гідроприводі 2 у положення штока 4, при якому фільтруючий елемент 5 вивільняється від його осьових зусиль стискання, переключає подачу рідини із приймальної камери 12 у відвідний патрубок 16 за допомогою приводу 24 чотириходового клапана 17 з наступною подачею її до дощувального апарата 18. При цьому тиск у фільтрі з боку фільтруючого екрана 6 зміниться, зворотні клапани 9 і 14 закриються. Потік неочищеної рідини на великій швидкості, розкриваючи зазори фільтруючого елементу 5, проходить через отвори 10 ротора 8 надходить в отвір потоконаправляючого апарата 13, змиваючи із собою відкладення на екрані 62859 4 6 і обертаючи при цьому ротор 8. Потім, пройшовши через приймальну камеру 12 і чотириходовий клапан 17, забруднена рідина надходить до дощувального апарата 18, який розподіляє її рівномірно по заданій площі на необхідній відстані від фільтра. Фільтруючий елемент 5 вільно пропускає через себе всі завислі частинки неочищеної води, забираючи із собою всі наноси з фільтруючого екрана 6. Після закінчення часу промивки блок керування 21 подає команди на привод 24 чотириходового клапана 17, який переключає подачу води із патрубка 15 у приймальну камеру 12; на привод 23 чотириходового крана 3 двоходового гідроприводу 2, який знову стискує фільтруючий елемент 5, а датчик 20 видає сигнал щодо переведення запірного органу в початкове положення. Цикл подачі та очистки рідини для "Поливу" повторюється. У випадку відсутності технологічної потреби у поливі або непередбачуваних зупинок, керуючий пристрій 21 видає команду на привод 28, який переключає розподільний клапан 26 у положення блокування відвідного патрубка 16 щодо протоку через нього рідини. Розпочинається седиментаційне освітлення рідини, яка залишається у елементах фільтра. У загальному випадку швидкість осадження завислих у рідині частинок описується формулою Стокса та визначається властивостями гідравлічної крупності. Для води, згідно з теоретичними розрахунками та їх експериментальним підтвердженням, мінімальний час статичного положення, після якого її можна використовувати для питного водокористування, становить 6 годин. З моменту початку відстоювання керуючий пристрій 21 розпочинає відлік часу. Якщо наступний полив розпочинається раніше, ніж через 6 годин після початку відстоювання, керуючий пристрій 21 видає команду на привод 28, який переключає розподільний клапан 26 у положення "Полив" відвідного патрубка 16. Якщо пройшло більше 6 годин, то перед початком поливу керуючий пристрій 21 видає команду на привод 28, який переключає розподільний клапан 26 у положення "Питне користування" відвідного патрубка 16. Вода через зливний патрубок 27 потрапляє у ємність для питної води 25, звідки може використовуватись для відповідного водозабезпечення. Після спорожнення мертвого об'єму фільтра, функціональні елементи знову повертаються у положення для "Поливу" і фільтр працює згідно з поливним алгоритмом. Функціонування фільтра на технологічних об'єктах дозволяє не лише підвищити надійність вузлів та ефективність очистки рідини, але без додаткових енерго- та ресурсозатрат отримувати воду питної якості. Спрощений варіант винаходу (Фіг. 2), без ряду внутрішніх елементів та з врахуванням седиментаційних особливостей рідин, доцільно використовувати для питного водозабезпечення віддалених виробничих об'єктів. 5 Комп’ютерна верстка Л.Литвиненко 62859 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFilter
Автори англійськоюGoncharov Fedir Ivanovych, Shtepa Volodymyr Mykolaiovych
Назва патенту російськоюФильтр
Автори російськоюГончаров Федор Иванович, Штепа Владимир Николаевич
МПК / Мітки
МПК: B01D 29/62
Мітки: фільтр
