Установка для одержання палива для реактивних двигунів

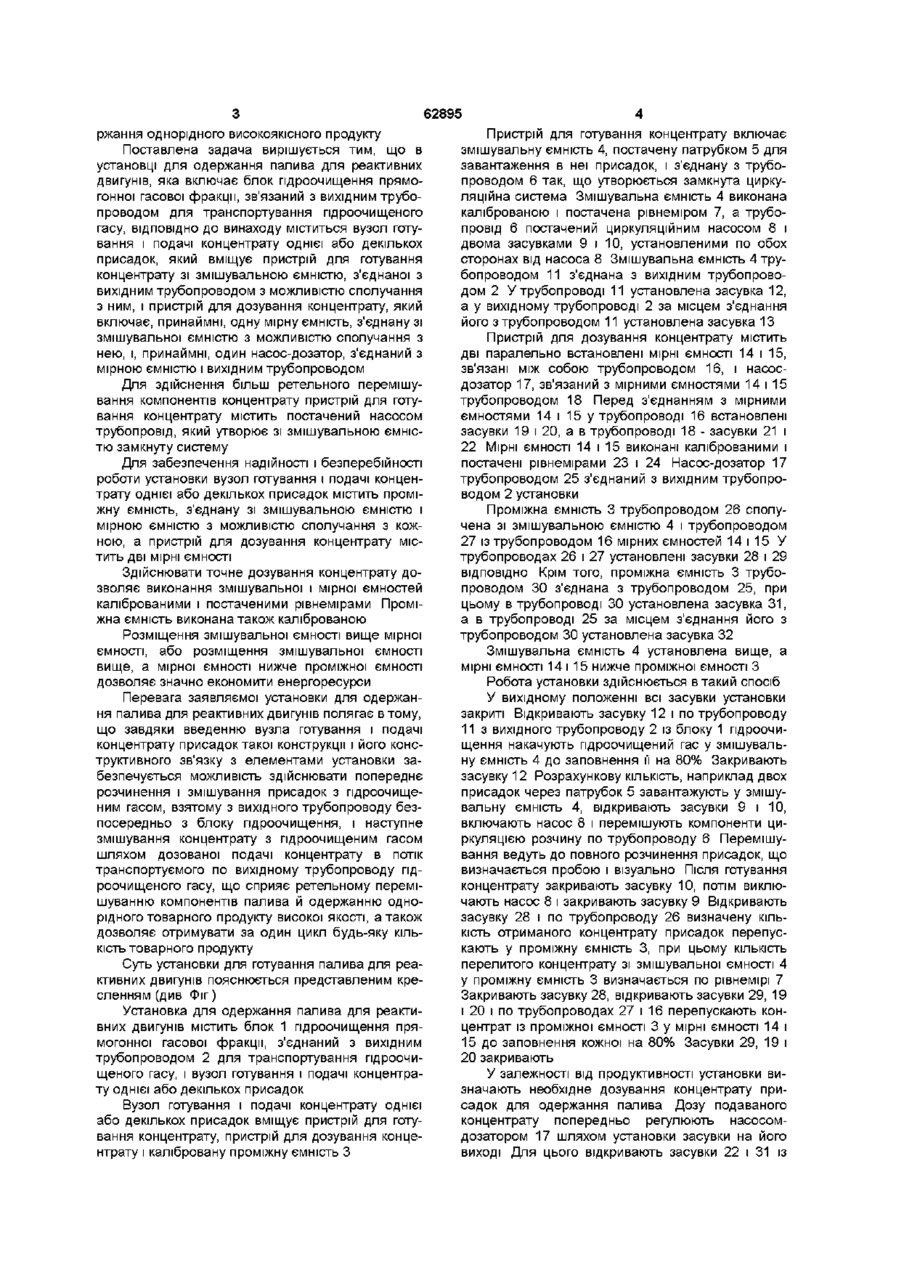

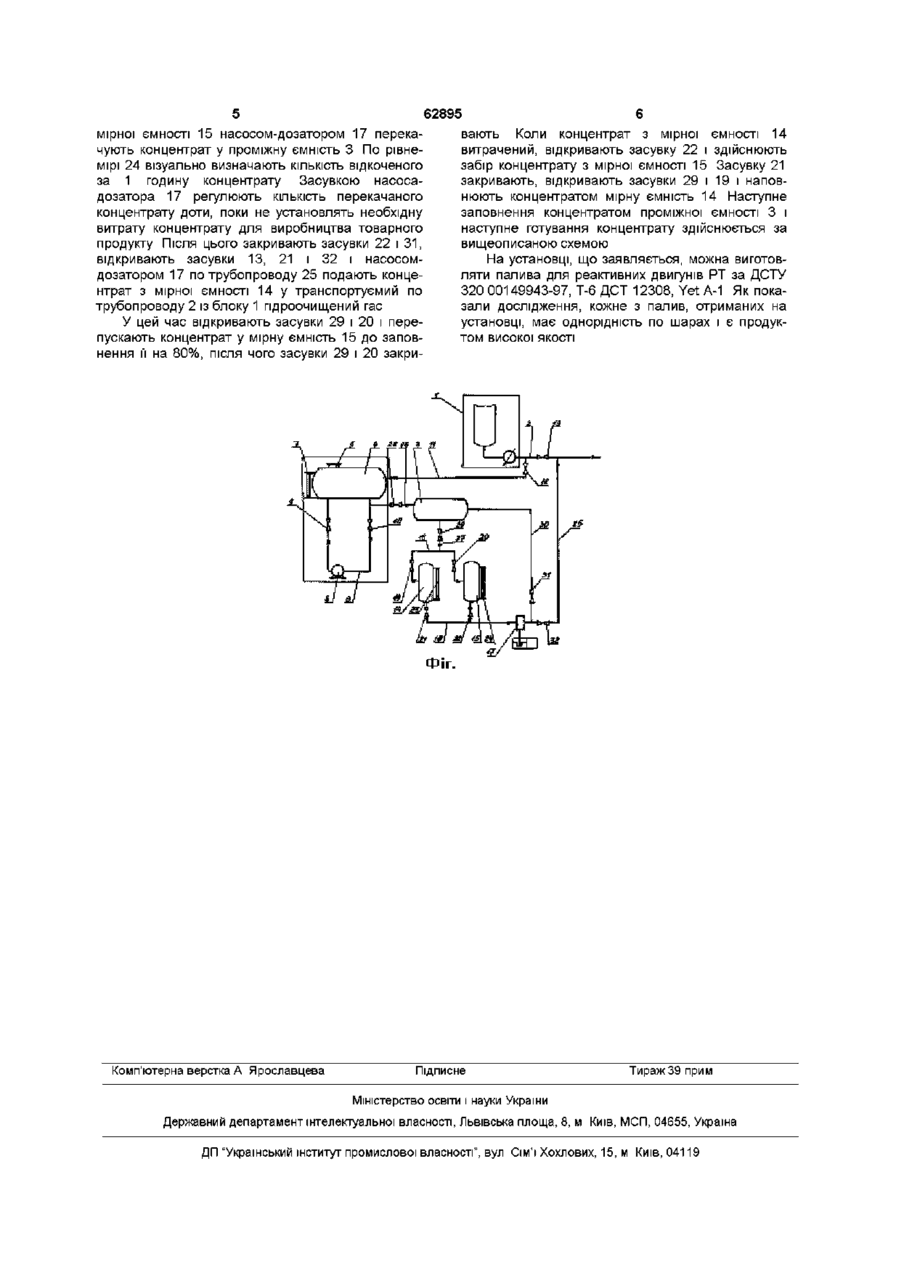

1 Установка для одержання палива для реактивних двигунів, що містить блок гідроочищення прямогонної гасової фракції, зв'язаний з вихідним трубопроводом для транспортування пдроочищеного гасу, яка відрізняється тим, що установка містить вузол готування і подачі концентрату однієї або декількох присадок, який включає пристрій для готування концентрату зі змішувальною ємністю, з'єднаною з вихідним трубопроводом з можливістю сполучання з ним, і пристрій для дозування концентрату, який містить, принаймні, одну мірну ємність, з'єднану зі змішувальною ємністю з можливістю сполучання з нею, і, принаймні, один насос-дозатор, з'єднаний з мірною ємністю і вихідним трубопроводом Винахід відноситься до нафтохімії, а саме до установок для одержання палив для реактивних двигунів, переважно для повітряних судів Відома установка для одержання палива для реактивних двигунів (див Палива, мастильні матеріали, технічні рідини Асортимент і застосування Довідник/ ІГ АНІСІМОВ, КМ Бадиштова, С А Бнатов і ш , під ред В М Школьнікова, Вид 2-е перероб і доп - Москва, Видавничий центр «Техінформ», 1999, С 65-66 ), що містить блок гідроочищення прямогонної гасової фракції, зв'язаний з вихідним трубопроводом для транспортування пдроочищеного гасу Вихідний трубопровід сполучений з резервуаром з мішалкою для готування реактивного палива Визначена КІЛЬКІСТЬ пдроочищеного гасу надходить у резервуар, у нього додають одну або декілька присадок і перемішують компоненти Недоліком відомої установки є те, що її конс 2 Установка за п 1 , яка відрізняється тим, що змішувальна і мірна ємності виконані каліброваними і оснащені рівнемірами 3 Установка за пп 1 або 2, яка відрізняється тим, що пристрій для готування концентрату містить оснащений насосом трубопровід, який утворює зі змішувальною ємністю замкнуту систему 4 Установка за пп 1 або 2, або 3, яка відрізняється тим, що вузол готування і подачі концентрату однієї або декількох присадок містить проміжну ємність, з'єднану зі змішувальною ємністю і мірною ємністю з можливістю сполучання з кожною 5 Установка за п 4, яка відрізняється тим, що проміжна ємність виконана каліброваною 6 Установка за пп 1 або 2, або 3, яка відрізняється тим, що змішувальна ємність розміщена вище мірної ємності 7 Установка за пп 4 або 5, яка відрізняється тим, що змішувальна ємність розміщена вище, а мірна ємність нижче проміжної ємності 8 Установка за пп 1 або 2, або 3, або 4, або 5, або 6, або 7, яка відрізняється тим, що пристрій для дозування концентрату містить дві мірні ємності трукція не дозволяє здійснювати ретельне перемішування присадок з пдроочищеним гасом і отримувати однорідний товарний продукт Проби, взяті з різних шарів отриманого на ВІДОМІЙ установці палива, не мають однакові показники по кислотному числу, нижній теплоті згоряння, висоті некоптячого полум'я, що свідчить про неякісне перемішування компонентів і веде до зниження якості продукту Крім того, на ВІДОМІЙ установці можливе одержання тільки заданої КІЛЬКОСТІ палива, тому що від КІЛЬКОСТІ вироблюваного товарного продукту залежить необхідний вміст у ньому присадок В основу винаходу поставлена задача створити таку установку для одержання палива для реактивних двигунів, у якій введення нового вузла і його взаємозв'язок з елементами установки дозволили б здійснювати ретельне перемішування компонентів палива, тим самим забезпечити оде ю 00 (О 62895 ржання однорідного високоякісного продукту Поставлена задача вирішується тим, що в установці для одержання палива для реактивних двигунів, яка включає блок гідроочищення прямогонної гасової фракції, зв'язаний з вихідним трубопроводом для транспортування пдроочищеного гасу, ВІДПОВІДНО до винаходу міститься вузол готування і подачі концентрату однієї або декількох присадок, який вміщує пристрій для готування концентрату зі змішувальною ємністю, з'єднаної з вихідним трубопроводом з можливістю сполучання з ним, і пристрій для дозування концентрату, який включає, принаймні, одну мірну ємність, з'єднану зі змішувальної ємністю з можливістю сполучання з нею, і, принаймні, один насос-дозатор, з'єднаний з мірною ємністю і вихідним трубопроводом Для здійснення більш ретельного перемішування компонентів концентрату пристрій для готування концентрату містить постачений насосом трубопровід, який утворює зі змішувальною ємністю замкнуту систему Для забезпечення надійності і безперебійності роботи установки вузол готування і подачі концентрату однієї або декількох присадок містить проміжну ємність, з'єднану зі змішувальною ємністю і мірною ємністю з можливістю сполучання з кожною, а пристрій для дозування концентрату містить дві мірні ємності Здійснювати точне дозування концентрату дозволяє виконання змішувальної і мірної ємностей каліброваними і постаченими рівнемірами Проміжна ємність виконана також каліброваною Розміщення змішувальної ємності вище мірної ємності, або розміщення змішувальної ємності вище, а мірної ємності нижче проміжної ємності дозволяє значно економити енергоресурси Перевага заявляємої установки для одержання палива для реактивних двигунів полягає в тому, що завдяки введенню вузла готування і подачі концентрату присадок такої конструкції і його конструктивного зв'язку з елементами установки забезпечується можливість здійснювати попереднє розчинення і змішування присадок з пдроочищеним гасом, взятому з вихідного трубопроводу безпосередньо з блоку гідроочищення, і наступне змішування концентрату з пдроочищеним гасом шляхом дозованої подачі концентрату в потік транспортуємого по вихідному трубопроводу пдроочищеного гасу, що сприяє ретельному перемішуванню компонентів палива й одержанню однорідного товарного продукту високої якості, а також дозволяє отримувати за один цикл будь-яку КІЛЬКІСТЬ товарного продукту Суть установки для готування палива для реактивних двигунів пояснюється представленим кресленням (див Фіг) Установка для одержання палива для реактивних двигунів містить блок 1 гідроочищення прямогонної гасової фракції, з'єднаний з вихідним трубопроводом 2 для транспортування пдроочищеного гасу, і вузол готування і подачі концентрату однієї або декількох присадок Вузол готування і подачі концентрату однієї або декількох присадок вміщує пристрій для готування концентрату, пристрій для дозування концентрату і калібровану проміжну ємність З Пристрій для готування концентрату включає змішувальну ємність 4, постачену патрубком 5 для завантаження в неї присадок, і з'єднану з трубопроводом 6 так, що утворюється замкнута циркуляційна система Змішувальна ємність 4 виконана каліброваною і постачена рівнеміром 7, а трубопровід 6 постачений циркуляційним насосом 8 і двома засувками 9 і 10, установленими по обох сторонах від насоса 8 Змішувальна ємність 4 трубопроводом 11 з'єднана з вихідним трубопроводом 2 У трубопроводі 11 установлена засувка 12, а у вихідному трубопроводі 2 за місцем з'єднання його з трубопроводом 11 установлена засувка 13 Пристрій для дозування концентрату містить дві паралельно встановлені мірні ємності 14 і 15, зв'язані між собою трубопроводом 16, і насосдозатор 17, зв'язаний з мірними ємностями 14 і 15 трубопроводом 18 Перед з'єднанням з мірними ємностями 14 і 15 у трубопроводі 16 встановлені засувки 19 і 20, а в трубопроводі 18 - засувки 21 і 22 Мірні ємності 14 і 15 виконані каліброваними і постачені рівнемірами 23 і 24 Насос-дозатор 17 трубопроводом 25 з'єднаний з вихідним трубопроводом 2 установки Проміжна ємність 3 трубопроводом 26 сполучена зі змішувальною ємністю 4 і трубопроводом 27 із трубопроводом 16 мірних ємностей 14 і 15 У трубопроводах 26 і 27 установлені засувки 28 і 29 ВІДПОВІДНО Крім того, проміжна ємність 3 трубопроводом ЗО з'єднана з трубопроводом 25, при цьому в трубопроводі ЗО установлена засувка 31, а в трубопроводі 25 за місцем з'єднання його з трубопроводом ЗО установлена засувка 32 Змішувальна ємність 4 установлена вище, а мірні ємності 14 і 15 нижче проміжної ємності З Робота установки здійснюється в такий спосіб У вихідному положенні всі засувки установки закриті Відкривають засувку 12 і по трубопроводу 11 з вихідного трубопроводу 2 із блоку 1 гідроочищення накачують пдроочищений гас у змішувальну ємність 4 до заповнення її на 80% Закривають засувку 12 Розрахункову КІЛЬКІСТЬ, наприклад двох присадок через патрубок 5 завантажують у змішувальну ємність 4, відкривають засувки 9 і 10, включають насос 8 і перемішують компоненти циркуляцією розчину по трубопроводу 6 Перемішування ведуть до повного розчинення присадок, що визначається пробою і візуально Після готування концентрату закривають засувку 10, потім виключають насос 8 і закривають засувку 9 Відкривають засувку 28 і по трубопроводу 26 визначену КІЛЬКІСТЬ отриманого концентрату присадок перепускають у проміжну ємність 3, при цьому КІЛЬКІСТЬ перелитого концентрату зі змішувальної ємності 4 у проміжну ємність 3 визначається по рівнемірі 7 Закривають засувку 28, відкривають засувки 29, 19 і 20 і по трубопроводах 27 і 16 перепускають концентрат із проміжної ємності 3 у мірні ємності 14 і 15 до заповнення кожної на 80% Засувки 29, 19 і 20 закривають У залежності від продуктивності установки визначають необхідне дозування концентрату присадок для одержання палива Дозу подаваного концентрату попередньо регулюють насосомдозатором 17 шляхом установки засувки на його виході Для цього відкривають засувки 22 і 31 із 62895 мірної ємності 15 насосом-дозатором 17 перекачують концентрат у проміжну ємність 3 По рівнемірі 24 візуально визначають КІЛЬКІСТЬ відкоченого за 1 годину концентрату Засувкою насосадозатора 17 регулюють КІЛЬКІСТЬ перекачаного концентрату доти, поки не установлять необхідну витрату концентрату для виробництва товарного продукту Після ЦЬОГО закривають засувки 22 і 31, відкривають засувки 13, 21 і 32 і насосомдозатором 17 по трубопроводу 25 подають концентрат з мірної ємності 14 у транспортуємий по трубопроводу 2 із блоку 1 пдроочищений гас У цей час відкривають засувки 29 і 20 і перепускають концентрат у мірну ємність 15 до заповнення її на 80%, після чого засувки 29 і 20 закри вають Коли концентрат з мірної ємності 14 витрачений, відкривають засувку 22 і здійснюють забір концентрату з мірної ємності 15 Засувку 21 закривають, відкривають засувки 29 і 19 і наповнюють концентратом мірну ємність 14 Наступне заповнення концентратом проміжної ємності 3 і наступне готування концентрату здійснюється за вищеописаною схемою На установці, що заявляється, можна виготовляти палива для реактивних двигунів РТ за ДСТУ 320 00149943-97, Т-6 ДСТ 12308, Yet A-1 Як показали дослідження, кожне з палив, отриманих на установці, має однорідність по шарах і є продуктом високої якості Фіг. Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
