Спосіб упереджуючого керування генератором, що працює на асинхронний двигун

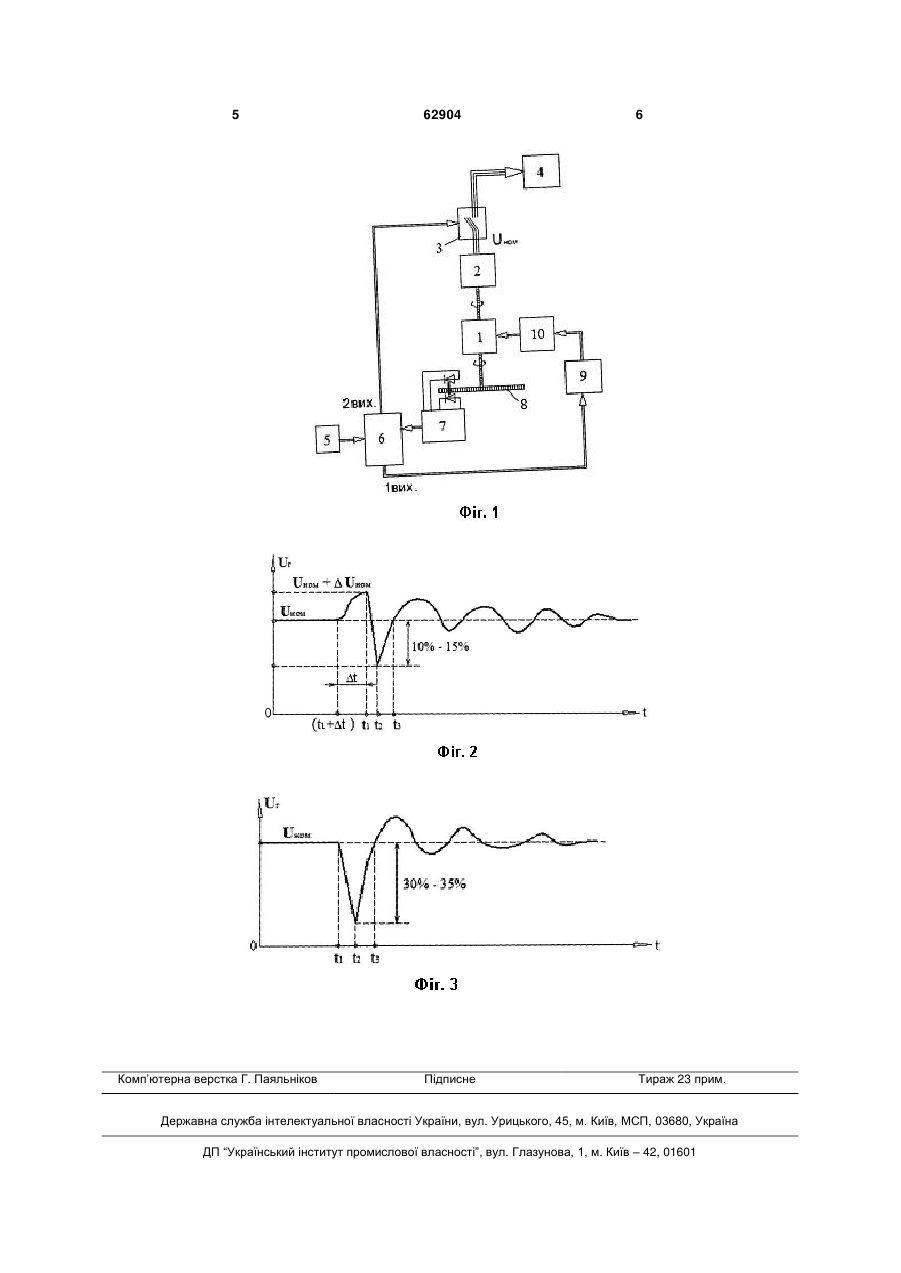

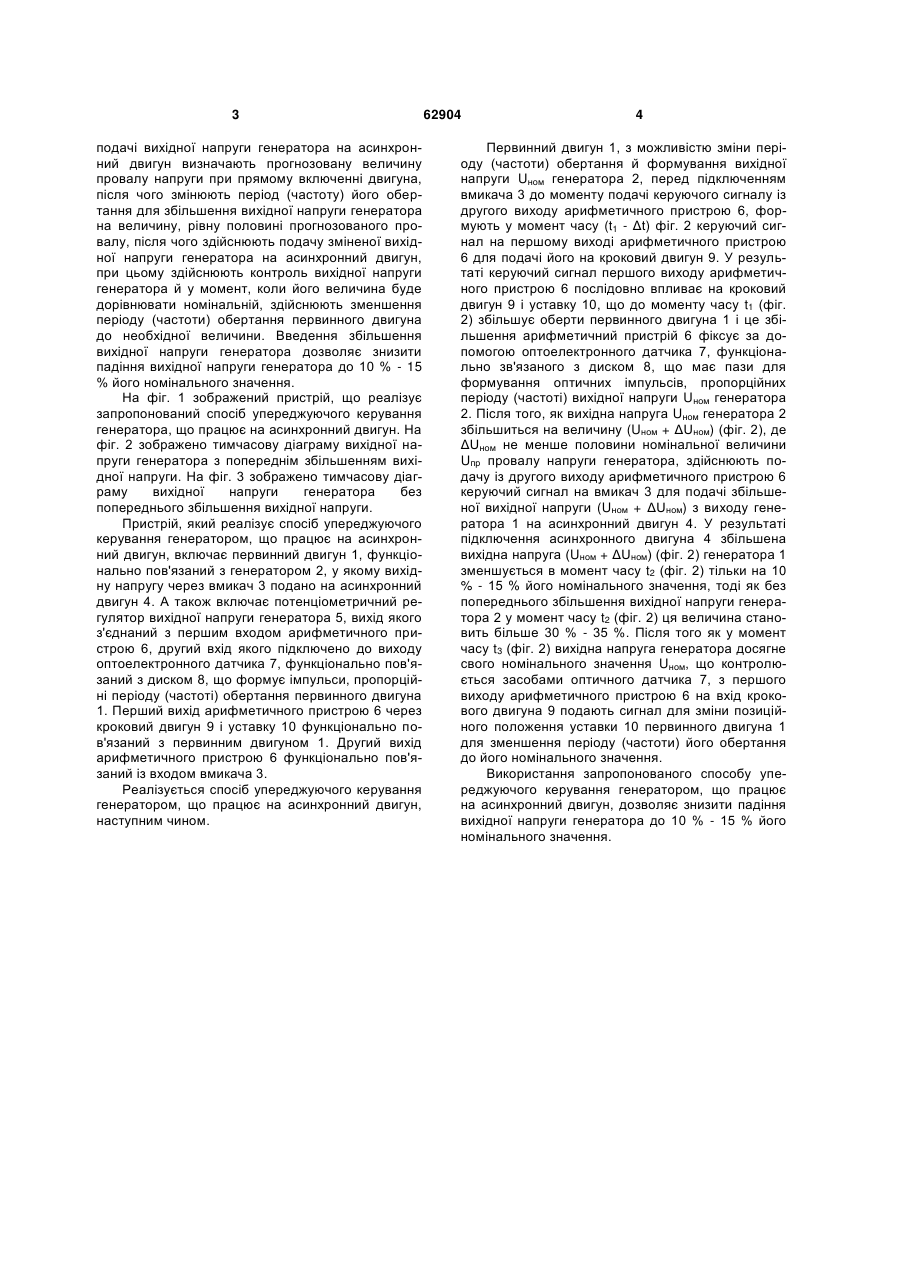

Спосіб упереджуючого керування генератором, що працює на асинхронний двигун, який включає первинний двигун з можливістю зміни періоду (частоти) обертання й формування вихідної напруги генератора, яку подають на асинхрон 3 подачі вихідної напруги генератора на асинхронний двигун визначають прогнозовану величину провалу напруги при прямому включенні двигуна, після чого змінюють період (частоту) його обертання для збільшення вихідної напруги генератора на величину, рівну половині прогнозованого провалу, після чого здійснюють подачу зміненої вихідної напруги генератора на асинхронний двигун, при цьому здійснюють контроль вихідної напруги генератора й у момент, коли його величина буде дорівнювати номінальній, здійснюють зменшення періоду (частоти) обертання первинного двигуна до необхідної величини. Введення збільшення вихідної напруги генератора дозволяє знизити падіння вихідної напруги генератора до 10 % - 15 % його номінального значення. На фіг. 1 зображений пристрій, що реалізує запропонований спосіб упереджуючого керування генератора, що працює на асинхронний двигун. На фіг. 2 зображено тимчасову діаграму вихідної напруги генератора з попереднім збільшенням вихідної напруги. На фіг. 3 зображено тимчасову діаграму вихідної напруги генератора без попереднього збільшення вихідної напруги. Пристрій, який реалізує спосіб упереджуючого керування генератором, що працює на асинхронний двигун, включає первинний двигун 1, функціонально пов'язаний з генератором 2, у якому вихідну напругу через вмикач 3 подано на асинхронний двигун 4. А також включає потенціометричний регулятор вихідної напруги генератора 5, вихід якого з'єднаний з першим входом арифметичного пристрою 6, другий вхід якого підключено до виходу оптоелектронного датчика 7, функціонально пов'язаний з диском 8, що формує імпульси, пропорційні періоду (частоті) обертання первинного двигуна 1. Перший вихід арифметичного пристрою 6 через кроковий двигун 9 і уставку 10 функціонально пов'язаний з первинним двигуном 1. Другий вихід арифметичного пристрою 6 функціонально пов'язаний із входом вмикача 3. Реалізується спосіб упереджуючого керування генератором, що працює на асинхронний двигун, наступним чином. 62904 4 Первинний двигун 1, з можливістю зміни періоду (частоти) обертання й формування вихідної напруги Uном генератора 2, перед підключенням вмикача 3 до моменту подачі керуючого сигналу із другого виходу арифметичного пристрою 6, формують у момент часу (t1 - Δt) фіг. 2 керуючий сигнал на першому виході арифметичного пристрою 6 для подачі його на кроковий двигун 9. У результаті керуючий сигнал першого виходу арифметичного пристрою 6 послідовно впливає на кроковий двигун 9 і уставку 10, що до моменту часу t1 (фіг. 2) збільшує оберти первинного двигуна 1 і це збільшення арифметичний пристрій 6 фіксує за допомогою оптоелектронного датчика 7, функціонально зв'язаного з диском 8, що має пази для формування оптичних імпульсів, пропорційних періоду (частоті) вихідної напруги Uном генератора 2. Після того, як вихідна напруга Uном генератора 2 збільшиться на величину (Uном + ΔUном) (фіг. 2), де ΔUном не менше половини номінальної величини Uпр провалу напруги генератора, здійснюють подачу із другого виходу арифметичного пристрою 6 керуючий сигнал на вмикач 3 для подачі збільшеної вихідної напруги (Uном + ΔUном) з виходу генератора 1 на асинхронний двигун 4. У результаті підключення асинхронного двигуна 4 збільшена вихідна напруга (Uном + ΔUном) (фіг. 2) генератора 1 зменшується в момент часу t2 (фіг. 2) тільки на 10 % - 15 % його номінального значення, тоді як без попереднього збільшення вихідної напруги генератора 2 у момент часу t2 (фіг. 2) ця величина становить більше 30 % - 35 %. Після того як у момент часу t3 (фіг. 2) вихідна напруга генератора досягне свого номінального значення Uном, що контролюється засобами оптичного датчика 7, з першого виходу арифметичного пристрою 6 на вхід крокового двигуна 9 подають сигнал для зміни позиційного положення уставки 10 первинного двигуна 1 для зменшення періоду (частоти) його обертання до його номінального значення. Використання запропонованого способу упереджуючого керування генератором, що працює на асинхронний двигун, дозволяє знизити падіння вихідної напруги генератора до 10 % - 15 % його номінального значення. 5 Комп’ютерна верстка Г. Паяльніков 62904 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1,м. Київ – 42, 01601
