Спосіб упереджувального керування генератором при роботі на асинхронний двигун

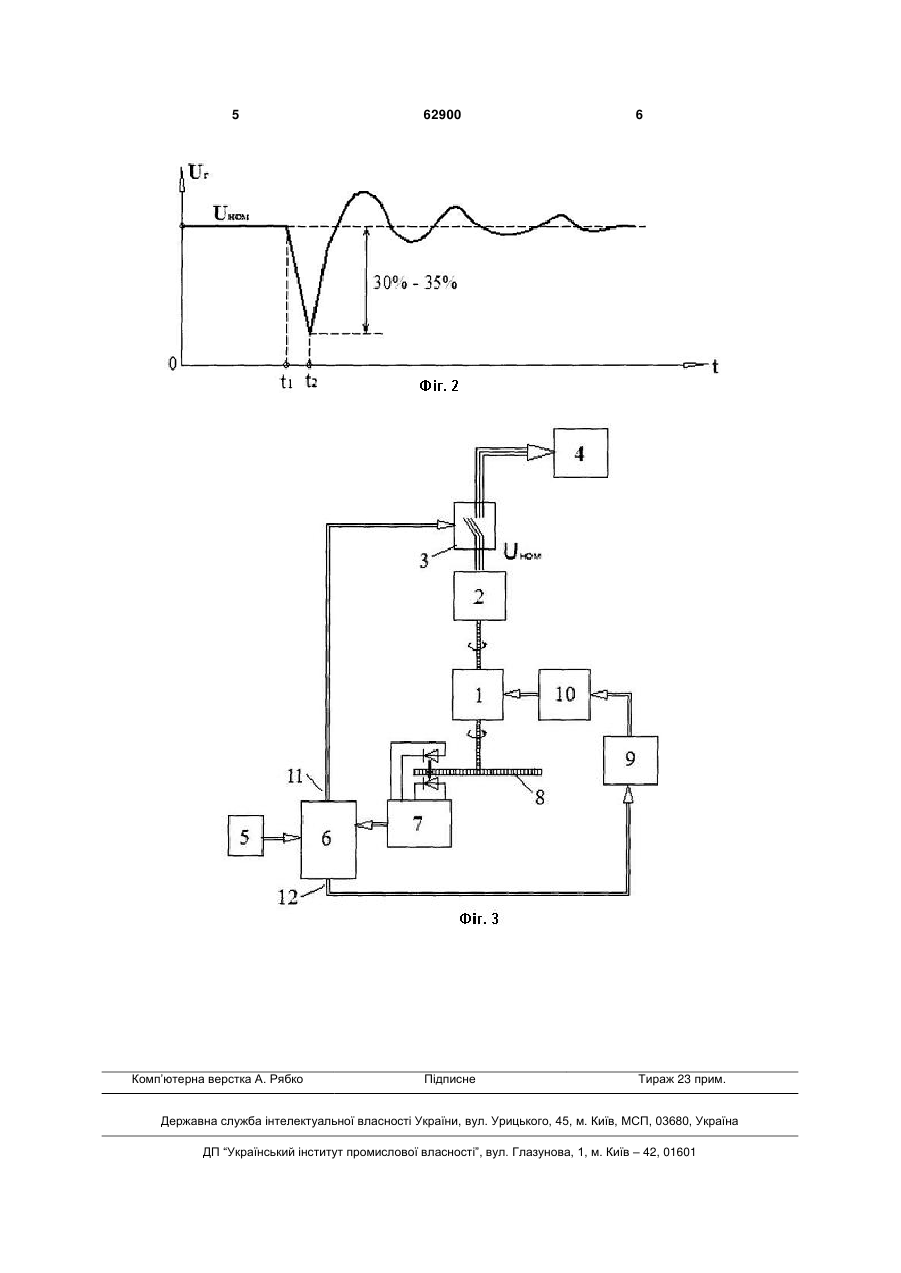

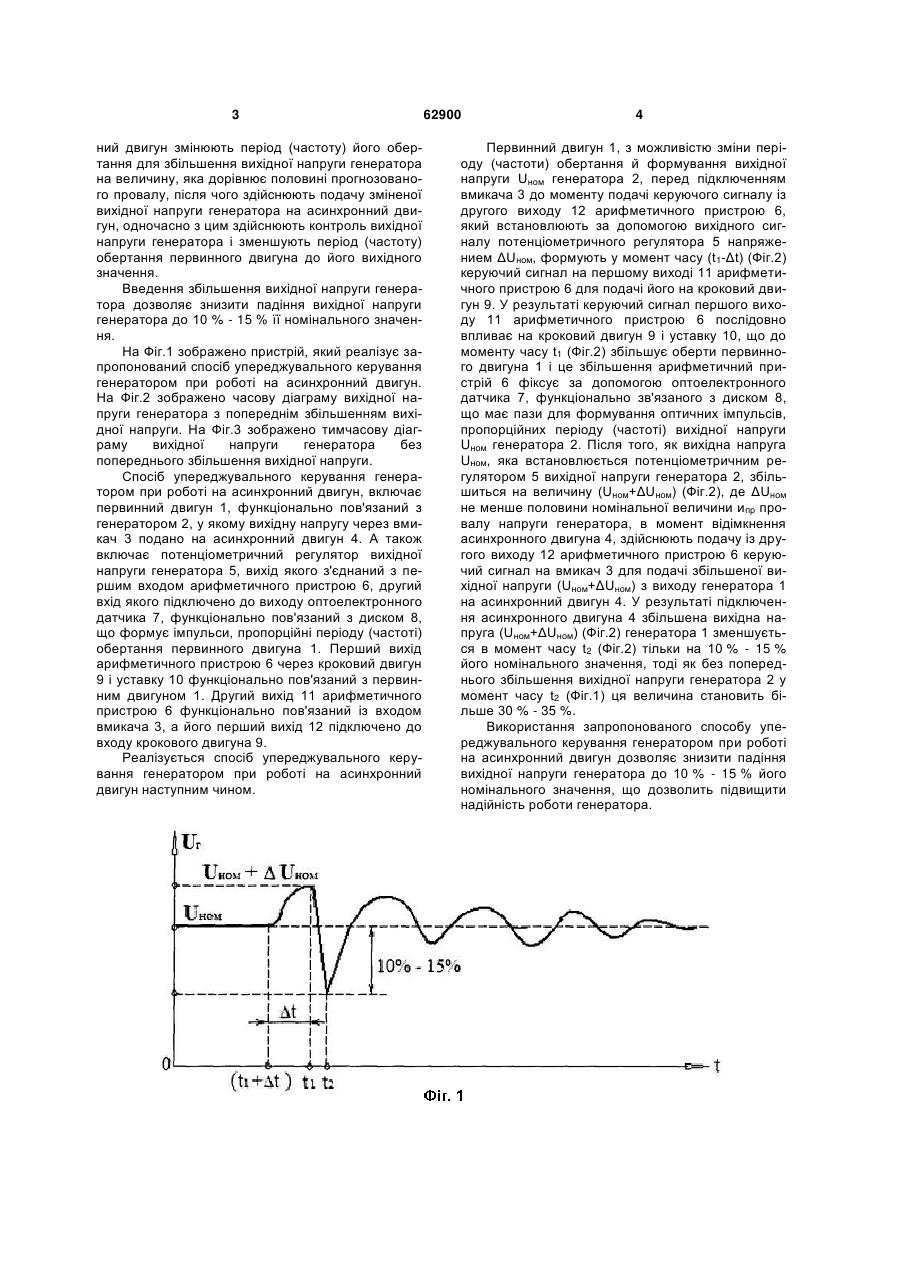

Спосіб упереджувального керування генератором при роботі на асинхронний двигун, що включає можливість зміни періоду (частоти) обертання первинного двигуна й формування вихідної 3 ний двигун змінюють період (частоту) його обертання для збільшення вихідної напруги генератора на величину, яка дорівнює половині прогнозованого провалу, після чого здійснюють подачу зміненої вихідної напруги генератора на асинхронний двигун, одночасно з цим здійснюють контроль вихідної напруги генератора і зменшують період (частоту) обертання первинного двигуна до його вихідного значення. Введення збільшення вихідної напруги генератора дозволяє знизити падіння вихідної напруги генератора до 10 % - 15 % її номінального значення. На Фіг.1 зображено пристрій, який реалізує запропонований спосіб упереджувального керування генератором при роботі на асинхронний двигун. На Фіг.2 зображено часову діаграму вихідної напруги генератора з попереднім збільшенням вихідної напруги. На Фіг.3 зображено тимчасову діаграму вихідної напруги генератора без попереднього збільшення вихідної напруги. Спосіб упереджувального керування генератором при роботі на асинхронний двигун, включає первинний двигун 1, функціонально пов'язаний з генератором 2, у якому вихідну напругу через вмикач 3 подано на асинхронний двигун 4. А також включає потенціометричний регулятор вихідної напруги генератора 5, вихід якого з'єднаний з першим входом арифметичного пристрою 6, другий вхід якого підключено до виходу оптоелектронного датчика 7, функціонально пов'язаний з диском 8, що формує імпульси, пропорційні періоду (частоті) обертання первинного двигуна 1. Перший вихід арифметичного пристрою 6 через кроковий двигун 9 і уставку 10 функціонально пов'язаний з первинним двигуном 1. Другий вихід 11 арифметичного пристрою 6 функціонально пов'язаний із входом вмикача 3, а його перший вихід 12 підключено до входу крокового двигуна 9. Реалізується спосіб упереджувального керування генератором при роботі на асинхронний двигун наступним чином. 62900 4 Первинний двигун 1, з можливістю зміни періоду (частоти) обертання й формування вихідної напруги Uном генератора 2, перед підключенням вмикача 3 до моменту подачі керуючого сигналу із другого виходу 12 арифметичного пристрою 6, який встановлюють за допомогою вихідного сигналу потенціометричного регулятора 5 напряжением ΔUном, формують у момент часу (t1-Δt) (Фіг.2) керуючий сигнал на першому виході 11 арифметичного пристрою 6 для подачі його на кроковий двигун 9. У результаті керуючий сигнал першого виходу 11 арифметичного пристрою 6 послідовно впливає на кроковий двигун 9 і уставку 10, що до моменту часу t1 (Фіг.2) збільшує оберти первинного двигуна 1 і це збільшення арифметичний пристрій 6 фіксує за допомогою оптоелектронного датчика 7, функціонально зв'язаного з диском 8, що має пази для формування оптичних імпульсів, пропорційних періоду (частоті) вихідної напруги Uном генератора 2. Після того, як вихідна напруга Uном, яка встановлюється потенціометричним регулятором 5 вихідної напруги генератора 2, збільшиться на величину (Uном+ΔUном) (Фіг.2), де ΔUном не менше половини номінальної величини ипр провалу напруги генератора, в момент відімкнення асинхронного двигуна 4, здійснюють подачу із другого виходу 12 арифметичного пристрою 6 керуючий сигнал на вмикач 3 для подачі збільшеної вихідної напруги (Uном+ΔUном) з виходу генератора 1 на асинхронний двигун 4. У результаті підключення асинхронного двигуна 4 збільшена вихідна напруга (Uном+ΔUном) (Фіг.2) генератора 1 зменшується в момент часу t2 (Фіг.2) тільки на 10 % - 15 % його номінального значення, тоді як без попереднього збільшення вихідної напруги генератора 2 у момент часу t2 (Фіг.1) ця величина становить більше 30 % - 35 %. Використання запропонованого способу упереджувального керування генератором при роботі на асинхронний двигун дозволяє знизити падіння вихідної напруги генератора до 10 % - 15 % його номінального значення, що дозволить підвищити надійність роботи генератора. 5 Комп’ютерна верстка А. Рябко 62900 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
