Пристрій упереджуючого керування генератором, що працює на асинхронний двигун

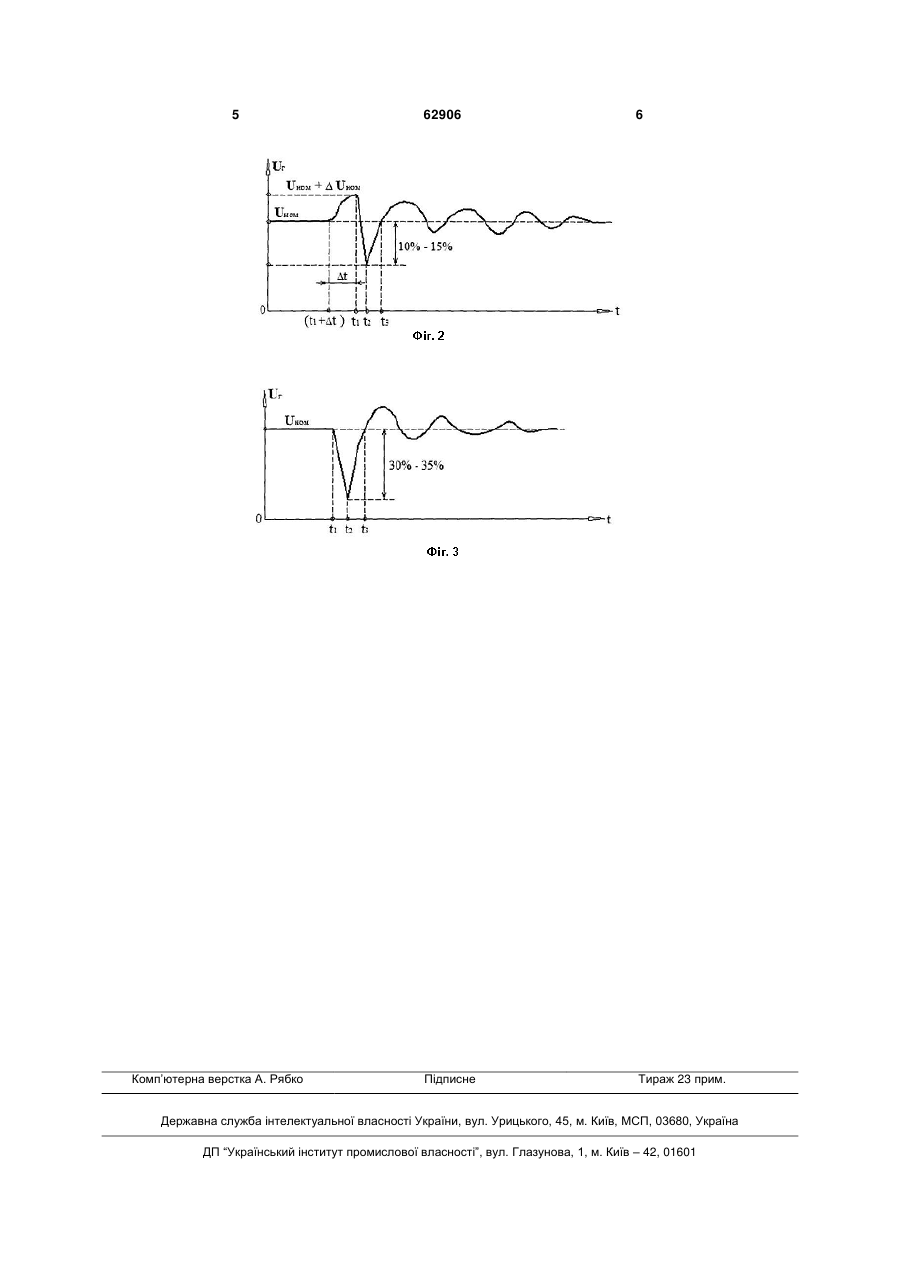

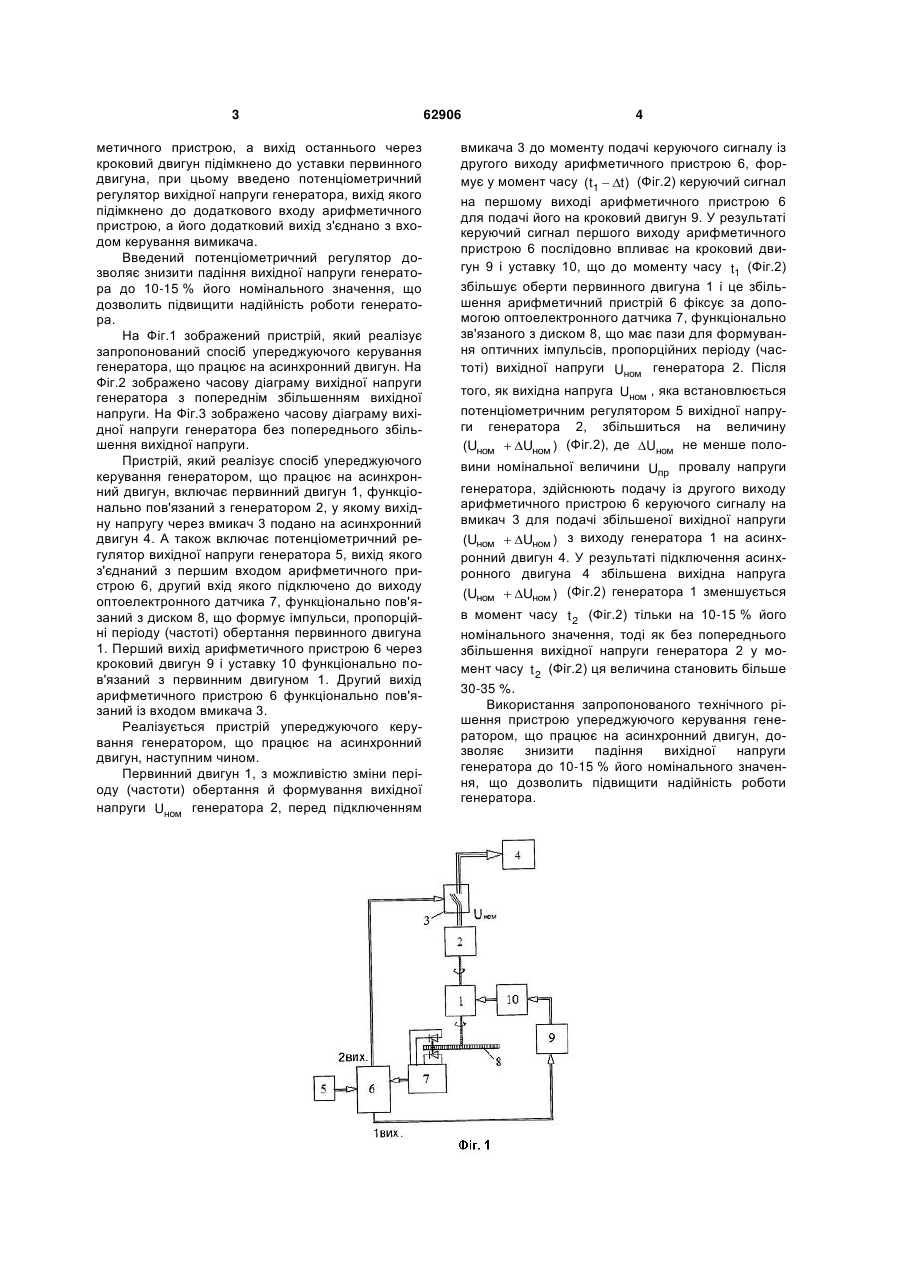

Пристрій упереджуючого керування генератором, що працює на асинхронний двигун, який включає первинний двигун з можливістю зміни періоду (частоти) обертання і формування вихід 3 метичного пристрою, а вихід останнього через кроковий двигун підімкнено до уставки первинного двигуна, при цьому введено потенціометричний регулятор вихідної напруги генератора, вихід якого підімкнено до додаткового входу арифметичного пристрою, а його додатковий вихід з'єднано з входом керування вимикача. Введений потенціометричний регулятор дозволяє знизити падіння вихідної напруги генератора до 10-15 % його номінального значення, що дозволить підвищити надійність роботи генератора. На Фіг.1 зображений пристрій, який реалізує запропонований спосіб упереджуючого керування генератора, що працює на асинхронний двигун. На Фіг.2 зображено часову діаграму вихідної напруги генератора з попереднім збільшенням вихідної напруги. На Фіг.3 зображено часову діаграму вихідної напруги генератора без попереднього збільшення вихідної напруги. Пристрій, який реалізує спосіб упереджуючого керування генератором, що працює на асинхронний двигун, включає первинний двигун 1, функціонально пов'язаний з генератором 2, у якому вихідну напругу через вмикач 3 подано на асинхронний двигун 4. А також включає потенціометричний регулятор вихідної напруги генератора 5, вихід якого з'єднаний з першим входом арифметичного пристрою 6, другий вхід якого підключено до виходу оптоелектронного датчика 7, функціонально пов'язаний з диском 8, що формує імпульси, пропорційні періоду (частоті) обертання первинного двигуна 1. Перший вихід арифметичного пристрою 6 через кроковий двигун 9 і уставку 10 функціонально пов'язаний з первинним двигуном 1. Другий вихід арифметичного пристрою 6 функціонально пов'язаний із входом вмикача 3. Реалізується пристрій упереджуючого керування генератором, що працює на асинхронний двигун, наступним чином. Первинний двигун 1, з можливістю зміни періоду (частоти) обертання й формування вихідної напруги Uном генератора 2, перед підключенням 62906 4 вмикача 3 до моменту подачі керуючого сигналу із другого виходу арифметичного пристрою 6, формує у момент часу (t1  t ) (Фіг.2) керуючий сигнал на першому виході арифметичного пристрою 6 для подачі його на кроковий двигун 9. У результаті керуючий сигнал першого виходу арифметичного пристрою 6 послідовно впливає на кроковий двигун 9 і уставку 10, що до моменту часу t1 (Фіг.2) збільшує оберти первинного двигуна 1 і це збільшення арифметичний пристрій 6 фіксує за допомогою оптоелектронного датчика 7, функціонально зв'язаного з диском 8, що має пази для формування оптичних імпульсів, пропорційних періоду (частоті) вихідної напруги Uном генератора 2. Після того, як вихідна напруга Uном , яка встановлюється потенціометричним регулятором 5 вихідної напруги генератора 2, збільшиться на величину (Uном  Uном ) (Фіг.2), де Uном не менше половини номінальної величини Uпр провалу напруги генератора, здійснюють подачу із другого виходу арифметичного пристрою 6 керуючого сигналу на вмикач 3 для подачі збільшеної вихідної напруги (Uном  Uном ) з виходу генератора 1 на асинхронний двигун 4. У результаті підключення асинхронного двигуна 4 збільшена вихідна напруга (Uном  Uном ) (Фіг.2) генератора 1 зменшується в момент часу t 2 (Фіг.2) тільки на 10-15 % його номінального значення, тоді як без попереднього збільшення вихідної напруги генератора 2 у момент часу t 2 (Фіг.2) ця величина становить більше 30-35 %. Використання запропонованого технічного рішення пристрою упереджуючого керування генератором, що працює на асинхронний двигун, дозволяє знизити падіння вихідної напруги генератора до 10-15 % його номінального значення, що дозволить підвищити надійність роботи генератора. 5 Комп’ютерна верстка А. Рябко 62906 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
