Подвіска стріли екскаватора-драглайна до головки надбудови

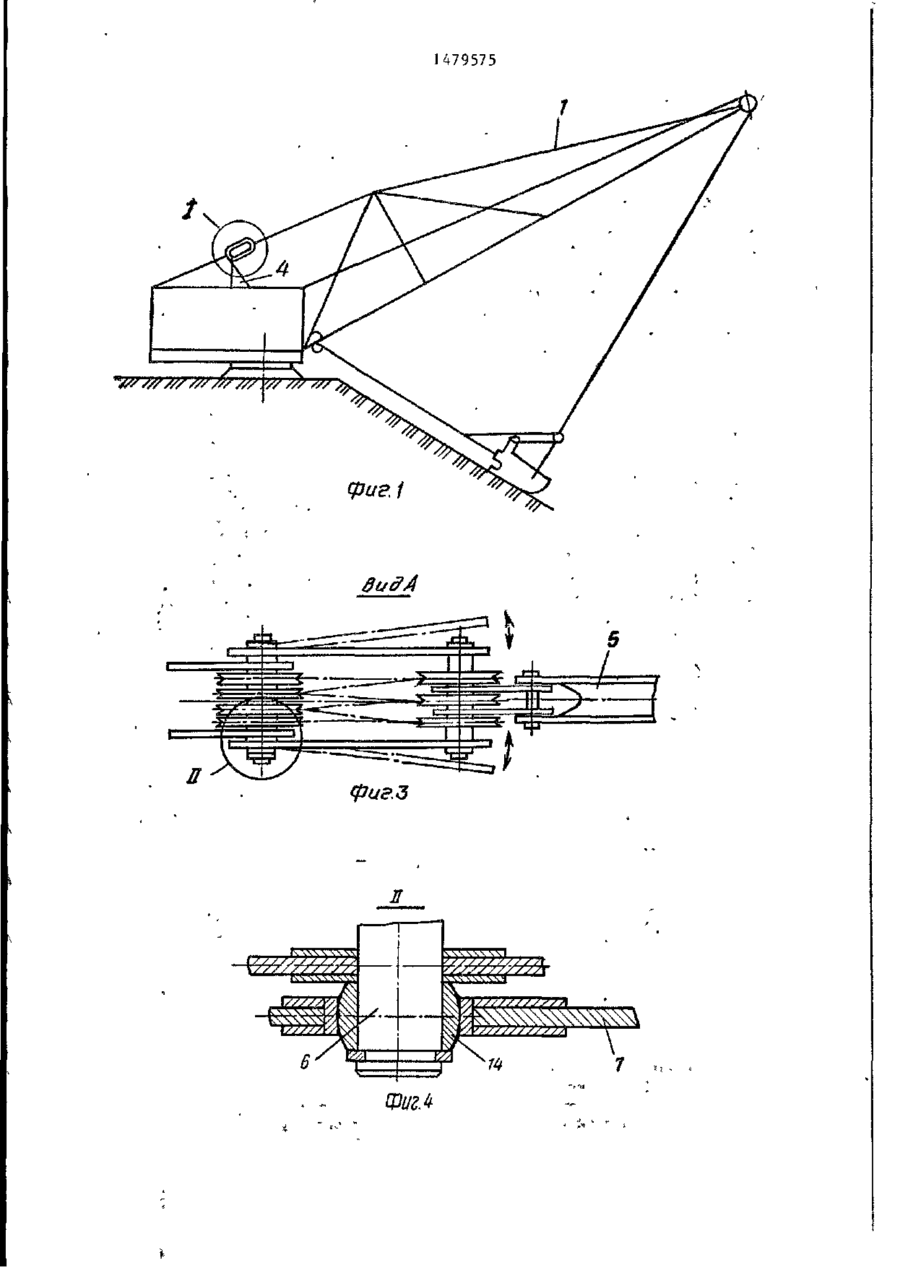

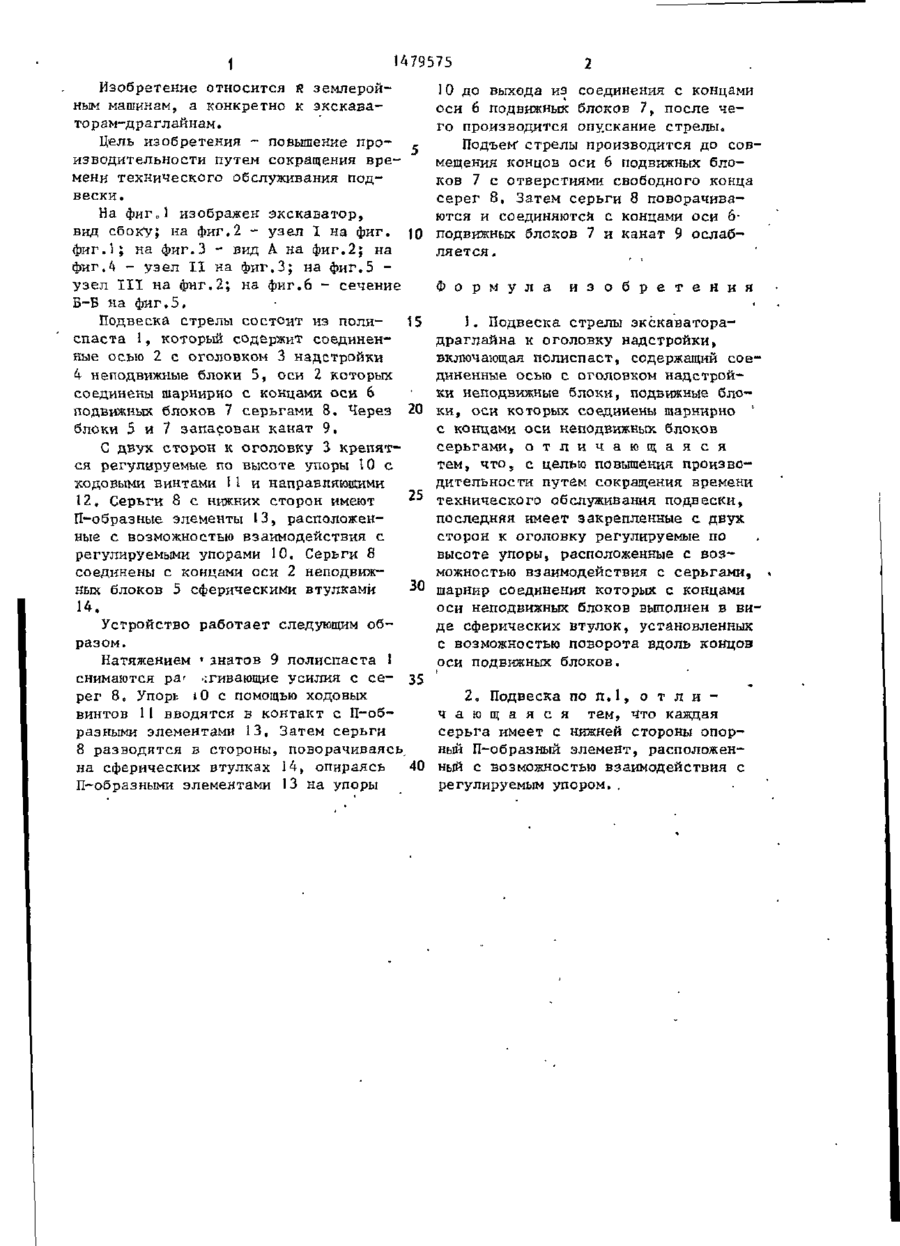

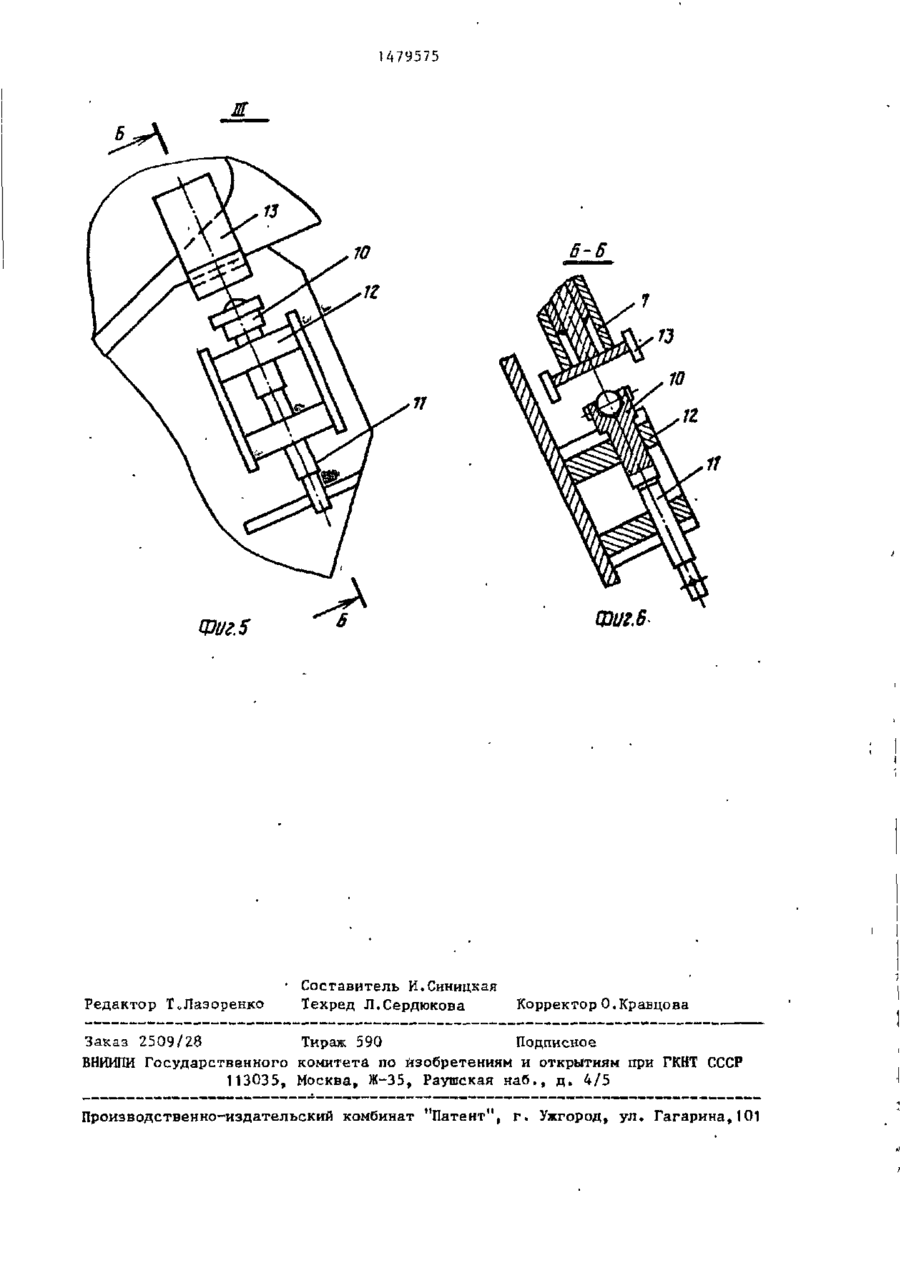

Изобретение относится к землеройным машинам, а именно к подвескам стрелы экскаватора-драглайна к оголовку надстройки. Цель - повы шение производительности путем сокращения времени технического обслуживания подвески. Подвеска состоит из полиспаста 1, содержащего соединенные осью 2 с оголовком 3 надстройки неподвижные блоки 5 а Ось 2 последних соединена шарнирно с донцами оси 6 подвижных блоков 7 серьгами 8, Через блоки 5 и 7 запасован канат 9. С двух сторон к оголовку 3 крепятся регулируемые по высоте упоры 10. Серьги 8 с нижних сторон имеют ГЬ-образные элементы 13, расположенные с возможностью взаимодействия с упорами 10, Серьги 8 соединены с концами оси 2 блоков 5 сферическими втулками„ Каналы 9 натягиваются, и упоры 10 винтами I1 вводятся в контакт с П-образными элементами 13. Затем серьги 8 разводятся в стороны до выхода из соединения с концами оси 6 и производится опускание стрелы. 1 з.п. ф-лы, 6 ил о «si 1 1479575 Изобретение относится к землеройным машинам, а конкретно к экскаваторам-драглайнам. Цель изобретения ~ повышение про- с изводительности путем сокращения времени технического обслуживания подвески. На фиг о 1 изображен экскаватор, вид сбоку; на фиг.2 - узел X на фиг. fO фиг.І; на фиг.З - вид А на фиг.2; на фиг.4 - узел II на фиг.З; на фиг.5 узел III на фиг,2; на фиг.6 - сечение Б-Б на фиг.5, Подвеска стрелы состоит из поли15 спаста 1, который содержит соединенные осью 2 с оголовком 3 надстройки 4 неподвижные блоки 5, оси 2 которых соединены шарнирно с концами оси 6 подвижных блоков 7 серьгами 8, Через 20 блоки 5 и 7 запасован канат 9, С двух сторон к оголовку 3 крепятся регулируемые по высоте упоры 10 с кодовыми винтами I1 и направляющими 12. Серьги 8 с нижних сторон имеют " П-образные элементы 13, расположенные с возможностью взаимодействия с регулируемыми упорами 10. Серьги 8 соединены с концами оси 2 неподвижных блоков 5 сферическими втулками 30 14. Устройство работает следующим образом. Натяжением т анатов 9 полиспаста 1 снимаются ра' >:гиваюіцие усилия с се- 35 per 8, Упорь І 0 с помощью ходовых винтов 11 вводятся в контакт с П-образными элементами 13, Затем серьги 8 разводятся в стороны, поворачиваясь, на сферических втулках 14, опираясь 40 П-образными элементами 13 на упоры 10 до выхода из соединения с концами оси 6 подвижных блоков 7, после чего производится опускание стрелы,, Подъем" стрелы производится до совмещения концов оси 6 подвижных блоков 7 с отверстиями свободного конца серег 8, Затем серьги 8 поворачиваются и соединяются с концами оси 6подвижных блоков 7 и канат 9 ослабляется. Ф о р м у л а и з о б р е т е н и я 1. Подвеска стрелы экскаваторадраглайна к оголовку надстройки, включающая полиспаст, содержащий соединенные осью с оголовком надстройки неподвижные блоки, подвижные бло: ки, оси которых соединены шаркирно с концами оси неподвижных блоков серьгами, о т л и ч а ю щ а я с я тем, что, с целью повышения производительности путем сокращения времени технического обслуживания подвески, последняя имеет закрепленные с двух сторон к оголовку регулируемые по высоте упоры, расположенные с возможностью взаимодействия с серьгами, шарнир соединения которых с концами оси неподвижных блоков выполнен в виде сферических втулок, установленных с возможностью поворота вдоль концоз оси подвижных блоков. I 2„ Подвеска по п . 1 , о т л и ч а ю щ а я с я тем, что каждая серьга имеет с нижней стороны опорный П-образный элемент, расположенный с возможностью взаимодействия с регулируемым упором., 1479575 фиг З л ШигЛ ~* f 1479575 б-Б Фиг.6 Редактор ТоЛаэоренко • Составитель И.Синицкая Техред Л.Сердюкова Корректор О.Кравцова Заказ 2509/28 Тираж 590 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина,101
