Спосіб керування вентилятором місцевого провітрювання

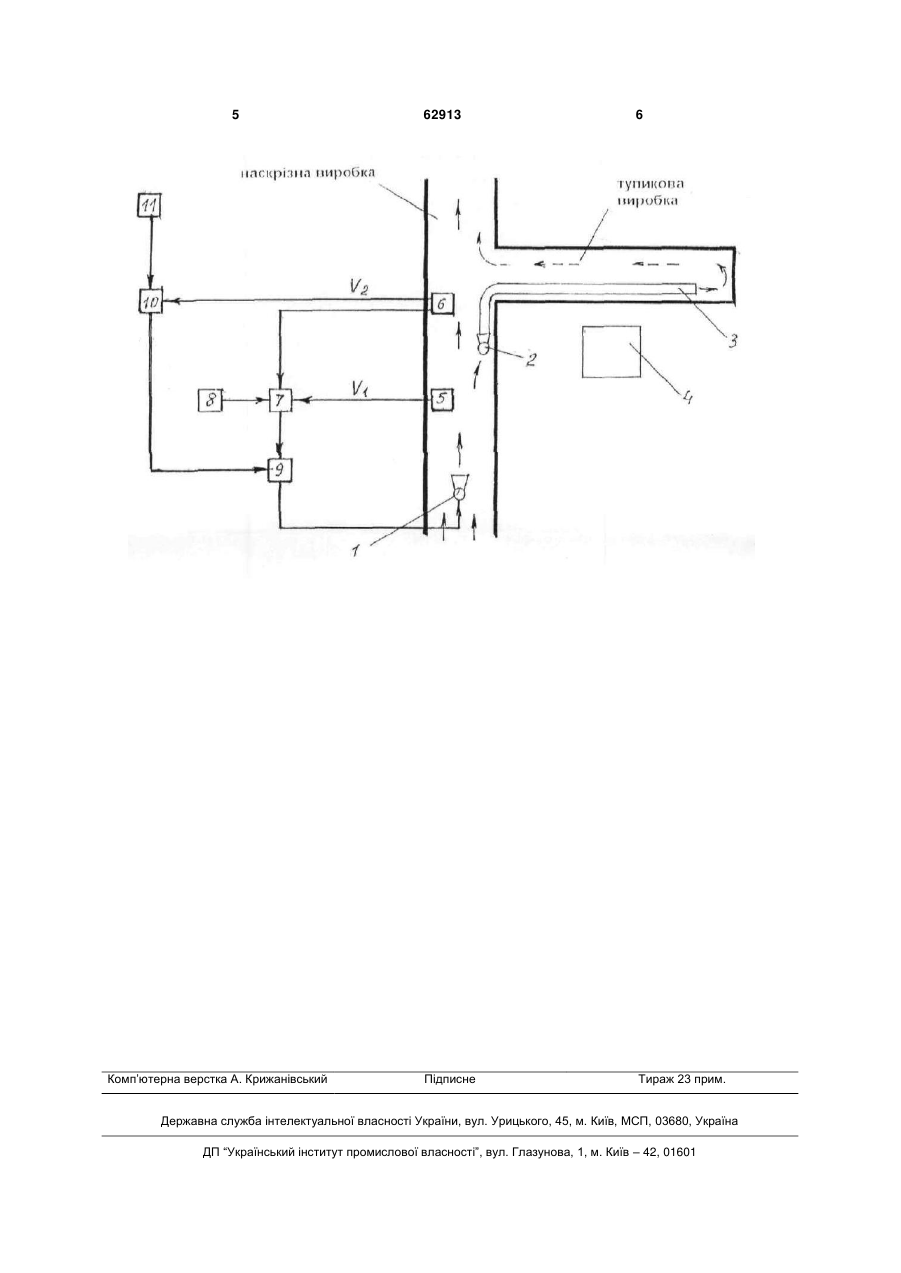

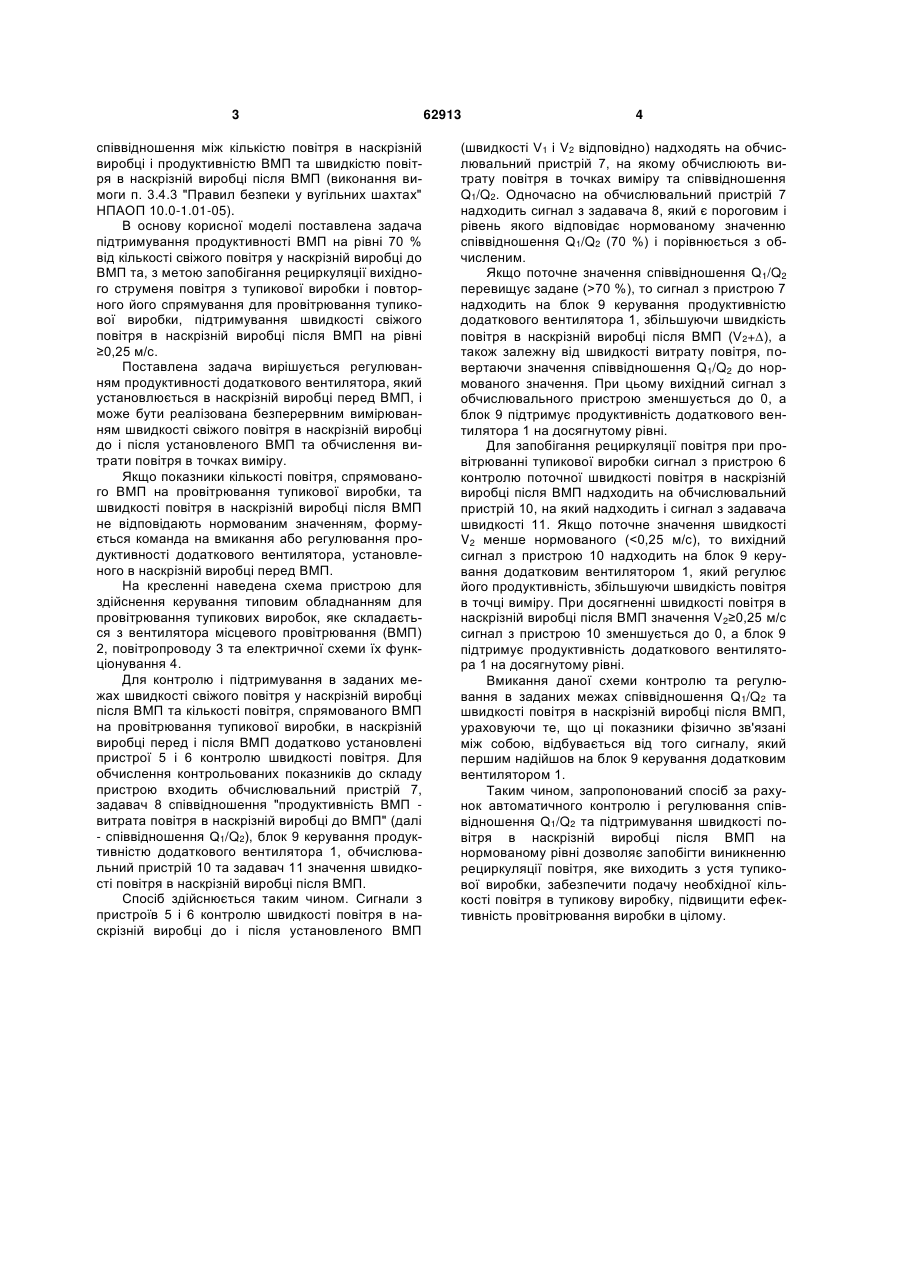

Спосіб керування вентилятором місцевого провітрювання шляхом безперервного вимірювання його продуктивності, кількості метану в привибійному просторі і у вихідному струмені, відстані від кінця повітропроводу до вибою та знеструмлення електрообладнання тупикової виробки при перевищенні нормованих значень показників по U 2 (19) 1 3 співвідношення між кількістю повітря в наскрізній виробці і продуктивністю ВМП та швидкістю повітря в наскрізній виробці після ВМП (виконання вимоги п. 3.4.3 "Правил безпеки у вугільних шахтах" НПАОП 10.0-1.01-05). В основу корисної моделі поставлена задача підтримування продуктивності ВМП на рівні 70 % від кількості свіжого повітря у наскрізній виробці до ВМП та, з метою запобігання рециркуляції вихідного струменя повітря з тупикової виробки і повторного його спрямування для провітрювання тупикової виробки, підтримування швидкості свіжого повітря в наскрізній виробці після ВМП на рівні ≥0,25 м/с. Поставлена задача вирішується регулюванням продуктивності додаткового вентилятора, який установлюється в наскрізній виробці перед ВМП, і може бути реалізована безперервним вимірюванням швидкості свіжого повітря в наскрізній виробці до і після установленого ВМП та обчислення витрати повітря в точках виміру. Якщо показники кількості повітря, спрямованого ВМП на провітрювання тупикової виробки, та швидкості повітря в наскрізній виробці після ВМП не відповідають нормованим значенням, формується команда на вмикання або регулювання продуктивності додаткового вентилятора, установленого в наскрізній виробці перед ВМП. На кресленні наведена схема пристрою для здійснення керування типовим обладнанням для провітрювання тупикових виробок, яке складається з вентилятора місцевого провітрювання (ВМП) 2, повітропроводу 3 та електричної схеми їх функціонування 4. Для контролю і підтримування в заданих межах швидкості свіжого повітря у наскрізній виробці після ВМП та кількості повітря, спрямованого ВМП на провітрювання тупикової виробки, в наскрізній виробці перед і після ВМП додатково установлені пристрої 5 і 6 контролю швидкості повітря. Для обчислення контрольованих показників до складу пристрою входить обчислювальний пристрій 7, задавач 8 співвідношення "продуктивність ВМП витрата повітря в наскрізній виробці до ВМП" (далі - співвідношення Q1/Q2), блок 9 керування продуктивністю додаткового вентилятора 1, обчислювальний пристрій 10 та задавач 11 значення швидкості повітря в наскрізній виробці після ВМП. Спосіб здійснюється таким чином. Сигнали з пристроїв 5 і 6 контролю швидкості повітря в наскрізній виробці до і після установленого ВМП 62913 4 (швидкості V1 і V2 відповідно) надходять на обчислювальний пристрій 7, на якому обчислюють витрату повітря в точках виміру та співвідношення Q1/Q2. Одночасно на обчислювальний пристрій 7 надходить сигнал з задавача 8, який є пороговим і рівень якого відповідає нормованому значенню співвідношення Q1/Q2 (70 %) і порівнюється з обчисленим. Якщо поточне значення співвідношення Q1/Q2 перевищує задане (>70 %), то сигнал з пристрою 7 надходить на блок 9 керування продуктивністю додаткового вентилятора 1, збільшуючи швидкість повітря в наскрізній виробці після ВМП (V2+), а також залежну від швидкості витрату повітря, повертаючи значення співвідношення Q1/Q2 до нормованого значення. При цьому вихідний сигнал з обчислювального пристрою зменшується до 0, а блок 9 підтримує продуктивність додаткового вентилятора 1 на досягнутому рівні. Для запобігання рециркуляції повітря при провітрюванні тупикової виробки сигнал з пристрою 6 контролю поточної швидкості повітря в наскрізній виробці після ВМП надходить на обчислювальний пристрій 10, на який надходить і сигнал з задавача швидкості 11. Якщо поточне значення швидкості V2 менше нормованого (
