Дисковий вакуум-фільтр

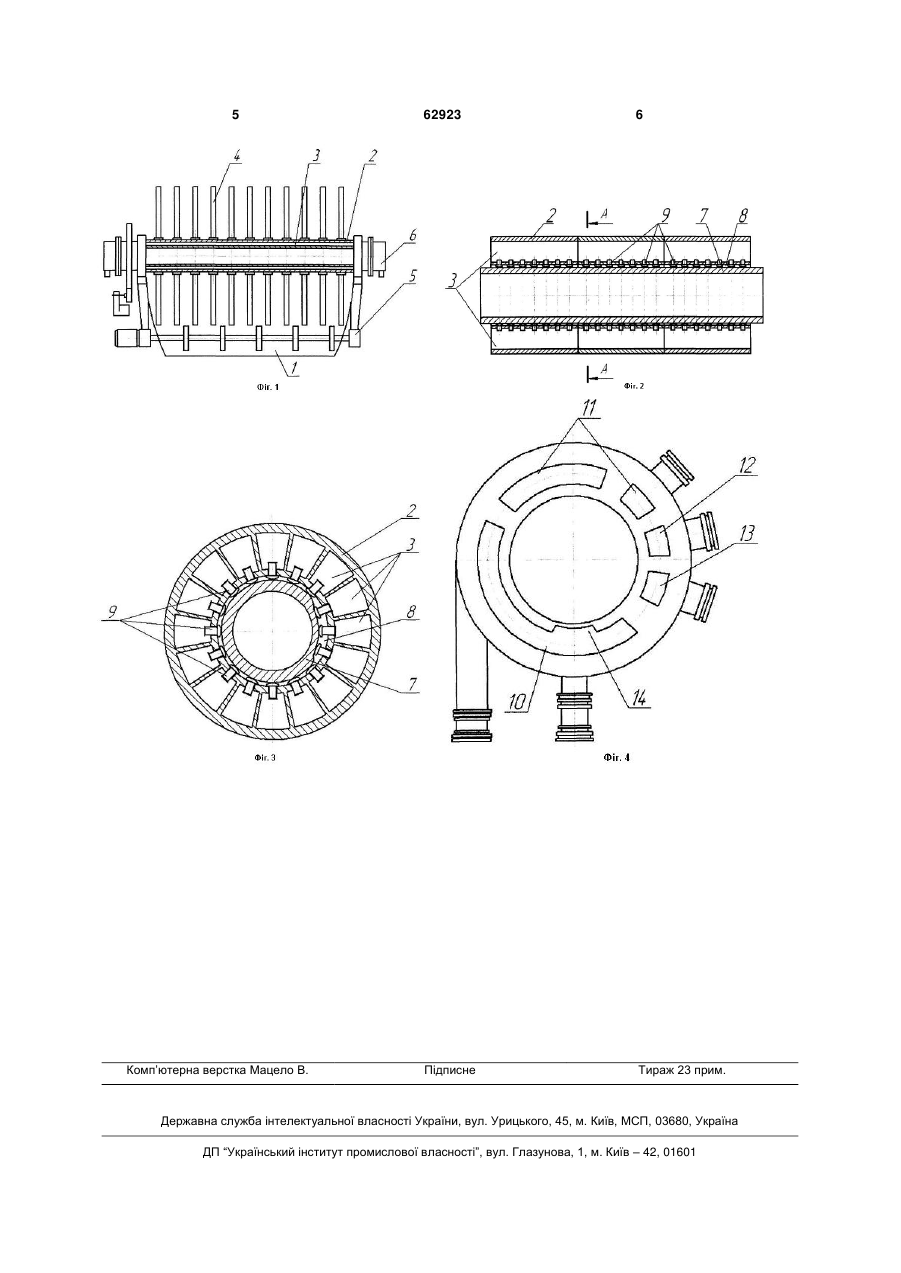

Дисковий вакуум-фільтр, що містить ванну з суспензією, розміщений над нею комірковий вал, що має канали, до яких приєднані сектори з фільтрувальною поверхнею, розміщені по колу вала з можливістю часткового занурення вільними кінцями в ванну з суспензією при обертанні коміркового 3 зоні фільтрації розподільчої головки утворено додатковий канал, який сполучає дану зону із порожниною між поверхнями матриці та коміркового вала. Перераховані вище ознаки складають суть корисної моделі. Наявність причинно-наслідкового зв'язку між сукупністю істотних ознак корисної моделі і одержуваним технічним результатом полягає в наступному. В момент обдування забезпечується сполучення зони обдування із зоною фільтрації шляхом відкриття клапанів, що знаходяться на дні каналів коміркового вала. Таким чином залишки фільтрату скидаються з коміркового вала назад в зону фільтрації, не потрапляючи до кеку, в результаті чого вологість кеку зменшується. Корисна модель пояснюється кресленнями, де на фіг. 1 зображений дисковий вакуум-фільтр, на фіг. 2 комірковий вал в перерізі (вигляд спереду), на фіг. 3 показаний переріз А-А фіг. 2, а на фіг. 4 показана розподільча головка. Дисковий вакуум-фільтр містить ванну 1 з суспензією (суспензія в ванні на кресленні не показана) і розміщений над нею комірковий вал 2, що має канали 3, до яких приєднані сектори 4, розміщені по колу вала, а також перемішуючий пристрій 5. Сектори 4 встановлені з можливістю часткового занурення вільними кінцями в ванну 1 з суспензією при обертанні коміркового вала 2. Також маються розподільчі головки 6, які приєднані до коміркового вала 2 з обох кінців. Фільтр має фільтрувальну поверхню, утворену частково зануреними у ванну з суспензією секторами 4, що обертаються разом з комірковим валом 2. Кожний із секторів 4 обтягнуто фільтруючою тканиною, що є фільтруючою перегородкою. Всередину коміркового вала вставлено нерухому кулачкоподібну матрицю 7. Ця матриця може мати різне виконання, наприклад у вигляді труби з кільцеподібним перерізом, що приплюснутий в зоні обдування та регенерації тканини. Зазор, який утворюється між поверхнею матриці та комірковим валом, утворює зону оборотного фільтрату 8. В кожному каналі на дні коміркового вала вмонтовано клапани 9, які закриті в зоні фільтрації та першого сушіння 10, а також в зоні другого сушіння 11 і відкриті в зонах обдування 12 та регенерації тканини 13. Положення клапанів з одного боку 62923 4 фіксує матриця 7, а з іншого - вакуум або стиснене повітря (в залежності від стадії). До торців коміркового вала кріпляться розподільчі головки з патрубками відведення фільтрату та подачі стисненого повітря. В розподільчій головці утворено додатковий канал 14 в зоні фільтрації 10 з метою сполучення її з зоною оборотного фільтрату 8. Корисна модель реалізується наступним чином. При обертанні коміркового вала 2 кожний ряд секторів 4 через канали вала послідовно сполучаються з різними порожнинами розподільчих головок 6 та циклічно проходить зони фільтрації 10, сушіння 11 та обдування кеку 12, а також зону регенерації фільтрувальної тканини 13. В зоні фільтрації 10 при зануренні секторів 4 у ванну з суспензією 1 під дією перепаду тиску на поверхню фільтрувальної тканини відбувається набір кеку (твердого осаду), а рідина (фільтрат), проникаючи через кек та тканину, надходить до внутрішньої порожнини секторів 4, а далі - в канал коміркового вала 3, розподільчу головку 6 та в збірник фільтрату (на кресленнях не показаний). В зоні сушіння 11 газова фаза просочується через шар кеку, захоплює наявну в порах кеку рідину і через внутрішні порожнини секторів, канали вала 3 та розподільчих головок 6 транспортує її в збірник фільтрату. Частина рідини залишається в каналі коміркового вала 2. При вході коміркового вала 2 та секторів 4 в зону обдування 12 та регенерації тканини 13 відповідно до запропонованого способу одночасно з подачею стисненого повітря на обдування кеку забезпечується сполучення зони обдування 12 та регенерації 13 з зоною оборотного фільтрату 8 шляхом відкриття клапанів 9. Таким чином в момент обдування стиснене повітря відкриває клапани 9, і залишки фільтрату, що осідають на дні каналу коміркового вала 2, скидаються в зону оборотного фільтрату 8, звідки видаляються через додатковий канал 14 в зоні фільтрації 10. Використання корисної моделі дозволить зменшити ступінь вторинного зволоження кеку, а також збільшити продуктивність вакуум-фільтра. Джерела інформації 1. Патент РФ №2334541, МПК B01D33/21 (2006), 27.09.2008. Дисковый вакуум-фильтр. 5 Комп’ютерна верстка Мацело В. 62923 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
