Гідробак насосної установки
Номер патенту: 62939
Опубліковано: 26.09.2011
Автори: Ткаченко Олександр Миколайович, Пилипчук Олексій Олександрович, Холявік Ольга Віталіївна, Тривайло Михайло Семенович
Формула / Реферат
Гідробак насосної установки, що містить прямокутний корпус з кришкою і горизонтальною проникаючою перегородкою, яка ділить його на зливний і відсмоктуючий відсіки, розташовані з різних сторін перегородки зливний і відсмоктуючий патрубки, а також розміщений над зливним патрубком відбивач зливного струменя, який відрізняється тим, що він обладнаний додатковою перегородкою, яка вільно розміщена між боковими стінками корпусу і шарнірно приєднана до проникаючої перегородки та має встановлений на ній поплавок.
Текст

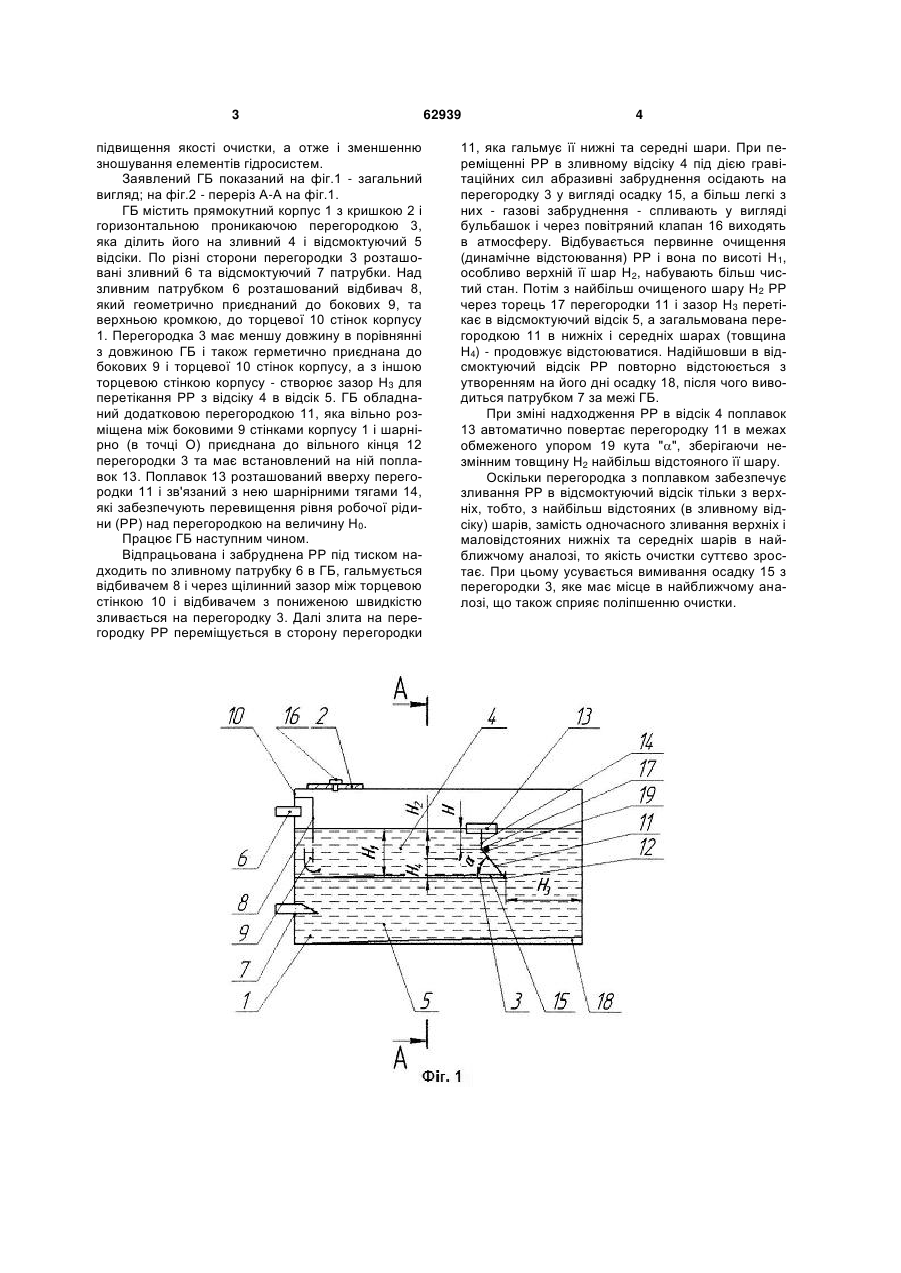

Гідробак насосної установки, що містить прямокутний корпус з кришкою і горизонтальною проникаючою перегородкою, яка ділить його на зливний і відсмоктуючий відсіки, розташовані з різних сторін перегородки зливний і відсмоктуючий патрубки, а також розміщений над зливним патрубком відбивач зливного струменя, який відрізняється тим, що він обладнаний додатковою перегородкою, яка вільно розміщена між боковими стінками корпусу і шарнірно приєднана до проникаючої перегородки та має встановлений на ній поплавок. (19) (21) u201101176 (22) 02.02.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, ХОЛЯВІК ОЛЬГА ВІТАЛІЇВНА, ПИЛИПЧУК ОЛЕКСІЙ ОЛЕКСАНДРОВИЧ, ТКАЧЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 підвищення якості очистки, а отже і зменшенню зношування елементів гідросистем. Заявлений ГБ показаний на фіг.1 - загальний вигляд; на фіг.2 - переріз А-А на фіг.1. ГБ містить прямокутний корпус 1 з кришкою 2 і горизонтальною проникаючою перегородкою 3, яка ділить його на зливний 4 і відсмоктуючий 5 відсіки. По різні сторони перегородки 3 розташовані зливний 6 та відсмоктуючий 7 патрубки. Над зливним патрубком 6 розташований відбивач 8, який геометрично приєднаний до бокових 9, та верхньою кромкою, до торцевої 10 стінок корпусу 1. Перегородка 3 має меншу довжину в порівнянні з довжиною ГБ і також герметично приєднана до бокових 9 і торцевої 10 стінок корпусу, а з іншою торцевою стінкою корпусу - створює зазор Н3 для перетікання РР з відсіку 4 в відсік 5. ГБ обладнаний додатковою перегородкою 11, яка вільно розміщена між боковими 9 стінками корпусу 1 і шарнірно (в точці О) приєднана до вільного кінця 12 перегородки 3 та має встановлений на ній поплавок 13. Поплавок 13 розташований вверху перегородки 11 і зв'язаний з нею шарнірними тягами 14, які забезпечують перевищення рівня робочої рідини (РР) над перегородкою на величину Н0. Працює ГБ наступним чином. Відпрацьована і забруднена РР під тиском надходить по зливному патрубку 6 в ГБ, гальмується відбивачем 8 і через щілинний зазор між торцевою стінкою 10 і відбивачем з пониженою швидкістю зливається на перегородку 3. Далі злита на перегородку РР переміщується в сторону перегородки 62939 4 11, яка гальмує її нижні та середні шари. При переміщенні РР в зливному відсіку 4 під дією гравітаційних сил абразивні забруднення осідають на перегородку 3 у вигляді осадку 15, а більш легкі з них - газові забруднення - спливають у вигляді бульбашок і через повітряний клапан 16 виходять в атмосферу. Відбувається первинне очищення (динамічне відстоювання) РР і вона по висоті Н1, особливо верхній її шар Н2, набувають більш чистий стан. Потім з найбільш очищеного шару Н2 РР через торець 17 перегородки 11 і зазор Н3 перетікає в відсмоктуючий відсік 5, а загальмована перегородкою 11 в нижніх і середніх шарах (товщина Н4) - продовжує відстоюватися. Надійшовши в відсмоктуючий відсік РР повторно відстоюється з утворенням на його дні осадку 18, після чого виводиться патрубком 7 за межі ГБ. При зміні надходження РР в відсік 4 поплавок 13 автоматично повертає перегородку 11 в межах обмеженого упором 19 кута "", зберігаючи незмінним товщину Н2 найбільш відстояного її шару. Оскільки перегородка з поплавком забезпечує зливання РР в відсмоктуючий відсік тільки з верхніх, тобто, з найбільш відстояних (в зливному відсіку) шарів, замість одночасного зливання верхніх і маловідстояних нижніх та середніх шарів в найближчому аналозі, то якість очистки суттєво зростає. При цьому усувається вимивання осадку 15 з перегородки 3, яке має місце в найближчому аналозі, що також сприяє поліпшенню очистки. 5 Комп’ютерна верстка Л. Ціхановська 62939 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHydraulic tank of a pump unit
Автори англійськоюTryvailo Mykhailo Semenovych, Kholiavik Olha Vitaliivna, Pylypchuk Oleksii Oleksandrovych, Tkachenko Oleksandr Mykolaiovych
Назва патенту російськоюГидробак насосной установки
Автори російськоюТривайло Михаил Семенович, Холявик Ольга Витальевна, Пилипчук Алексей Александрович, Ткаченко Александр Николаевич
МПК / Мітки
МПК: F04B 1/06
Мітки: насосної, установки, гідробак
