Спосіб пресування виробів
Номер патенту: 62940
Опубліковано: 26.09.2011
Автори: Вишневський Петро Сергійович, Титов Вячеслав Андрійович, Тривайло Михайло Семенович
Формула / Реферат
Спосіб пресування виробів, при якому заготовку вставляють в контейнер для пресування і прошивають в перпендикулярному її осі напрямку циліндричною голкою, прикладають до обох торців заготовки сили і випресовують матеріал заготовки через співвісну з голкою матрицю, який відрізняється тим, що при випресовуванні на поверхні голки під прямим кутом до її осі додатково утворюють активні сили тертя, для чого голку приводять в обертовий рух.
Текст

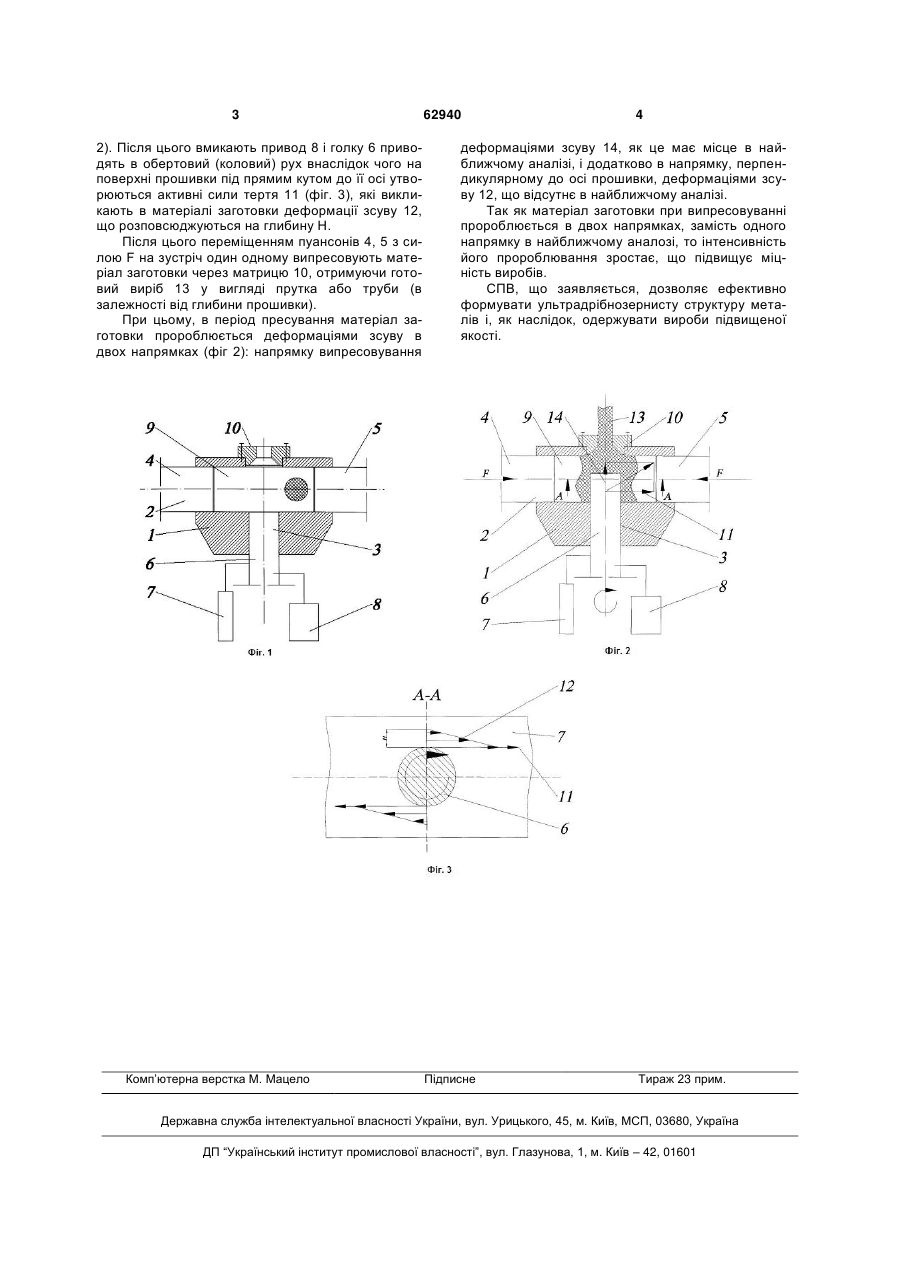

Спосіб пресування виробів, при якому заготовку вставляють в контейнер для пресування і прошивають в перпендикулярному її осі напрямку циліндричною голкою, прикладають до обох торців заготовки сили і випресовують матеріал заготовки через співвісну з голкою матрицю, який відрізняється тим, що при випресовуванні на поверхні голки під прямим кутом до її осі додатково утворюють активні сили тертя, для чого голку приводять в обертовий рух. (19) (21) u201101177 (22) 02.02.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ТІТОВ ВЯЧЕСЛАВ АНДРІЙОВИЧ, ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, ВИШНЕВСЬКИЙ ПЕТРО СЕРГІЙОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 2). Після цього вмикають привод 8 і голку 6 приводять в обертовий (коловий) рух внаслідок чого на поверхні прошивки під прямим кутом до її осі утворюються активні сили тертя 11 (фіг. 3), які викликають в матеріалі заготовки деформації зсуву 12, що розповсюджуються на глибину Н. Після цього переміщенням пуансонів 4, 5 з силою F на зустріч один одному випресовують матеріал заготовки через матрицю 10, отримуючи готовий виріб 13 у вигляді прутка або труби (в залежності від глибини прошивки). При цьому, в період пресування матеріал заготовки пророблюється деформаціями зсуву в двох напрямках (фіг 2): напрямку випресовування Комп’ютерна верстка М. Мацело 62940 4 деформаціями зсуву 14, як це має місце в найближчому аналізі, і додатково в напрямку, перпендикулярному до осі прошивки, деформаціями зсуву 12, що відсутнє в найближчому аналізі. Так як матеріал заготовки при випресовуванні пророблюється в двох напрямках, замість одного напрямку в найближчому аналозі, то інтенсивність його пророблювання зростає, що підвищує міцність виробів. СПВ, що заявляється, дозволяє ефективно формувати ультрадрібнозернисту структуру металів і, як наслідок, одержувати вироби підвищеної якості. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of molding articles
Автори англійськоюTitov Viacheslav Andriiovych, Tryvailo Mykhailo Semenovych, Vyshnevskyi Petro Serhiovych
Назва патенту російськоюСпособ прессования изделий
Автори російськоюТитов Вячеслав Андреевич, Трывайло Михаил Семенович, Вишневский Петр Сергеевич
МПК / Мітки
МПК: B21C 23/01
Мітки: спосіб, виробів, пресування
