Пустотіла штанга штангової глибинної насосної установки

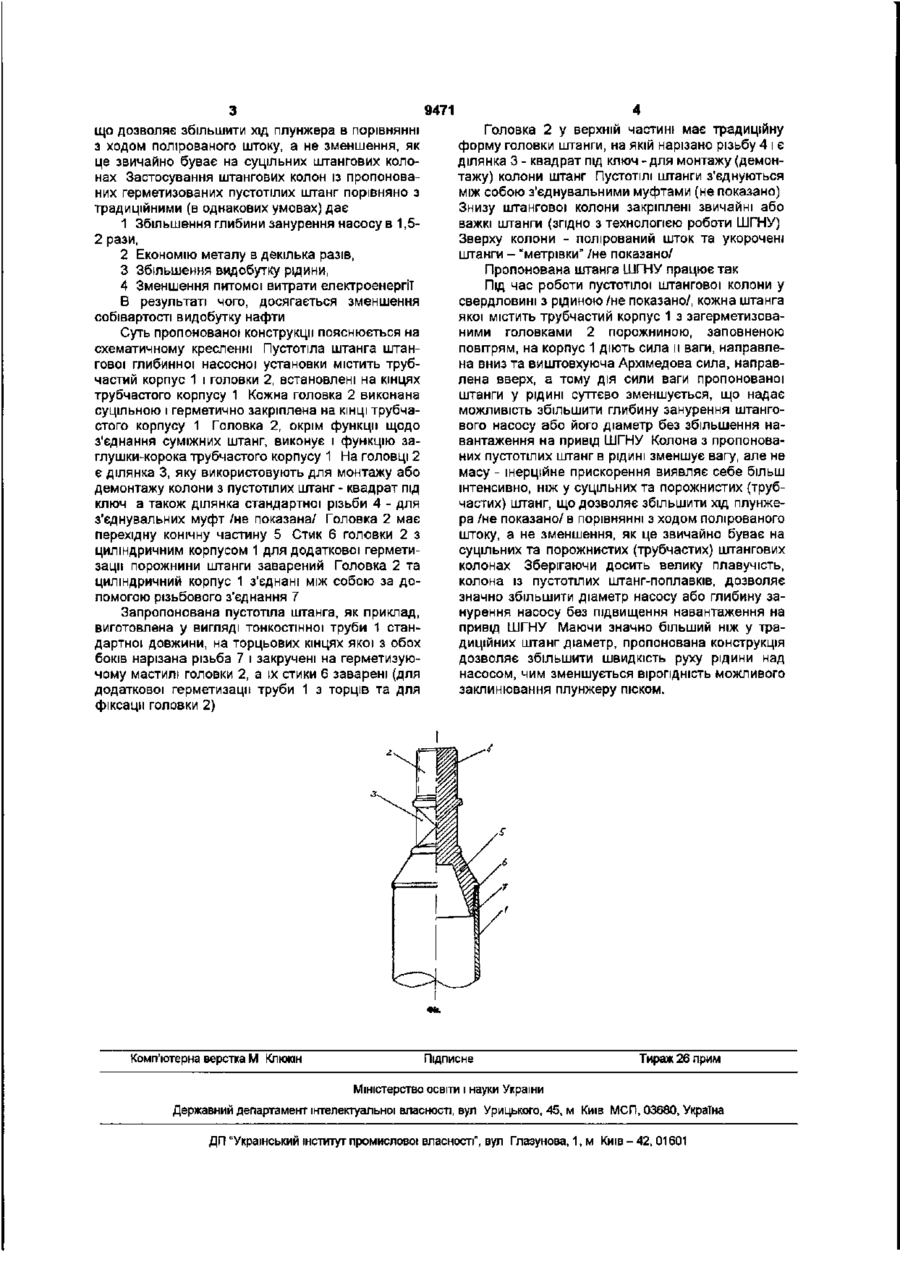

Пустотіла штанга штангової глибинної насосної установки, що містить трубчастий корпус і головки, встановлені на кінцях трубчастого корпусу, яка відрізняється тим, що кожна головка виконана суцільною і герметично закріплена на відповідному кінці трубчастого корпусу. Недоліком описаної пустотілої штанги ШГНУ є її велика вага в рідині, що суттєво зменшує дебіт та коефіцієнт корисної дії ШГНУ В основу пропонованої корисної моделі поставлено задачу створення такої пустотілої штанги штангової глибинної насосної установки, яка б дозволила суттєво знизити вплив п ваги на дебіт та коефіцієнт корисної дії під час роботи ШГНУ на свердловині Поставлена задача вирішується за рахунок створення умов для зменшення сили ваги штанги шляхом використання дії виштовхуючої сили рідини, якою наповнена свердловина, на штангу Пропонована, як і відома пустотіла штанга штангової глибинної насосної установки, містить трубчастий корпус і головки, встановлені на кінцях трубчастого корпусу, а, ВІДПОВІДНО ДО пропозиції, кожна головка виконана суцільною і герметично закріплена на відповідному КІНЦІ трубчастого корпусу. Для поліпшення роботи ШГНУ, необхідно знизити вагу штанг, зберігши їх вантажоспроможність Оскільки ПІД час роботи штанги знаходяться в рідині з питомою вагою 0,85-1,2 т/м3, а питома вага сталі 7,8 т/м3, то вага tx зменшується в рідині всього на 13%, але якщо застосувати пустотілу герметично закриту штангу необхідного діаметру і товщини її стінки, то одержимо зменшення ваги колони штанг в декілька разів (за рахунок використання дії виштовхуючої Архімедової1 сили на штангипоплавки, розміщені в рідині), що забезпечує можливість збільшувати глибину занурення штангового насосу або його діаметр без збільшення навантаження на привід ШГНУ Пустотіла колона штангпоплавків в рідині зменшує вагу, але не масу інерційне прискорення виявляє себе більш інтенсивно, ніж у суцільних і порожнистих штанг, t о 9471 що дозволяє збільшити хід плунжера в порівнянні з ходом полірованого штоку, а не зменшення, як це звичайно буває на суцільних штангових колонах Застосування штангових колон із пропонованих герметизованих пустотілих штанг порівняно з традиційними (в однакових умовах) дає 1 Збільшення глибини занурення насосу в 1,52 рази, 2 Економію металу в декілька разів, 3 Збільшення видобутку рідини, 4 Зменшення питомої витрати електроенергії В результаті чого, досягається зменшення собівартості видобутку нафти Суть пропонованої конструкції пояснюється на схематичному кресленні Пустотіла штанга штангової глибинної насосної установки містить трубчастий корпус 1 і головки 2, встановлені на кінцях трубчастого корпусу 1 Кожна головка 2 виконана суцільною і герметично закріплена на КІНЦІ трубчастого корпусу 1 Головка 2, окрім функції щодо з'єднання суміжних штанг, виконує і функцію заглушки-корока трубчастого корпусу 1 На головці 2 є ділянка 3, яку використовують для монтажу або демонтажу колони з пустотілих штанг - квадрат під ключ а також ділянка стандартної різьби 4 - для з'єднувальних муфт /не показана/ Головка 2 має перехідну конічну частину 5 Стик 6 головки 2 з циліндричним корпусом 1 для додаткової герметизації порожнини штанги заварений Головка 2 та циліндричний корпус 1 з'єднані між собою за допомогою різьбового з'єднання 7 Запропонована пустотіла штанга, як приклад, виготовлена у вигляді тонкостінної труби 1 стандартної довжини, на торцьових кінцях якої з обох боків нарізана різьба 7 і закручені на герметизуючому мастилі головки 2, а їх стики 6 заварені (для додаткової герметизації труби 1 з торців та для фіксації головки 2) Комп'ютерна верстка М Кпюкін Головка 2 у верхній частині має традиційну форму головки штанги, на якій нарізано різьбу 4 і є ділянка 3 - квадрат під ключ -для монтажу (демонтажу) колони штанг Пустотілі штанги з'єднуються між собою з'єднувальними муфтами (не показано) Знизу штангової колони закріплені звичайні або важкі штанги (згідно з технологією роботи ШГНУ) Зверху колони - полірований шток та укорочені штанги - "метрівки" /не показано/ Пропонована штанга ШГНУ працює так Під час роботи пустотілої штангової колони у свердловині з рідиною/не показано/, кожна штанга якої містить трубчастий корпус 1 з загерметизованими головками 2 порожниною, заповненою повітрям, на корпус 1 діють сила н ваги, направлена вниз та виштовхуюча Архімедова сила, направлена вверх, а тому дія сили ваги пропонованої штанги у рідині суттєво зменшується, що надає можливість збільшити глибину занурення штангового насосу або його діаметр без збільшення навантаження на привід ШГНУ Колона з пропонованих пустотілих штанг в рідині зменшує вагу, але не масу - інерційне прискорення виявляє себе більш інтенсивно, ніж у суцільних та порожнистих (трубчастих) штанг, що дозволяє збільшити хід плунжера /не показано/ в порівнянні з ходом полірованого штоку, а не зменшення, як це звичайно буває на суцільних та порожнистих (трубчастих) штангових колонах Зберігаючи досить велику плавучість, колона із пустотілих штанг-поплавків, дозволяє значно збільшити діаметр насосу або глибину занурення насосу без підвищення навантаження на привід ШГНУ Маючи значно більший ніж у традиційних штанг діаметр, пропонована конструкція дозволяє збільшити швидкість руху рідини над насосом, чим зменшується вірогідність можливого заклинювання плунжеру піском. Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент іктелектуальної власності, вул Урицького, 45, м Київ МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
