Спосіб ремонту емалевого покриття

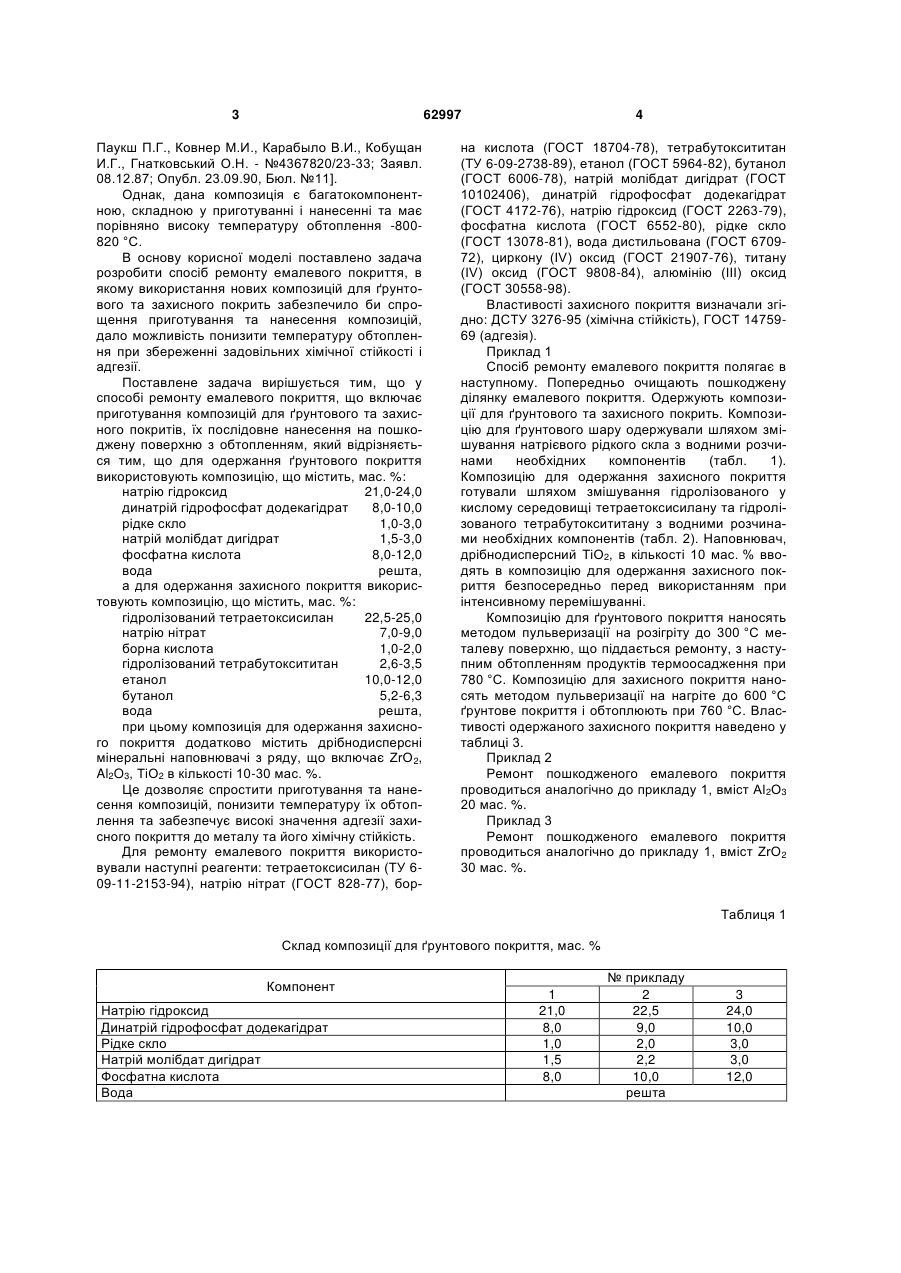

Спосіб ремонту емалевого покриття, що включає приготування композицій для ґрунтового та захисного покриттів, їх послідовне нанесення на пошкоджену поверхню з обтопленням, який відрізняється тим, що для одержання ґрунтового покриття використовують композицію, що містить, мас. %: натрію гідроксид 21,0-24,0 динатрій гідрофосфат додекагідрат 8,0-10,0 3 62997 Паукш П.Г., Ковнер М.И., Карабыло В.И., Кобущан И.Г., Гнатковський О.Н. - №4367820/23-33; Заявл. 08.12.87; Опубл. 23.09.90, Бюл. №11]. Однак, дана композиція є багатокомпонентною, складною у приготуванні і нанесенні та має порівняно високу температуру обтоплення -800820 °C. В основу корисної моделі поставлено задача розробити спосіб ремонту емалевого покриття, в якому використання нових композицій для ґрунтового та захисного покрить забезпечило би спрощення приготування та нанесення композицій, дало можливість понизити температуру обтоплення при збереженні задовільних хімічної стійкості і адгезії. Поставлене задача вирішується тим, що у способі ремонту емалевого покриття, що включає приготування композицій для ґрунтового та захисного покритів, їх послідовне нанесення на пошкоджену поверхню з обтопленням, який відрізняється тим, що для одержання ґрунтового покриття використовують композицію, що містить, мас. %: натрію гідроксид 21,0-24,0 динатрій гідрофосфат додекагідрат 8,0-10,0 рідке скло 1,0-3,0 натрій молібдат дигідрат 1,5-3,0 фосфатна кислота 8,0-12,0 вода решта, а для одержання захисного покриття використовують композицію, що містить, мас. %: гідролізований тетраетоксисилан 22,5-25,0 натрію нітрат 7,0-9,0 борна кислота 1,0-2,0 гідролізований тетрабутоксититан 2,6-3,5 етанол 10,0-12,0 бутанол 5,2-6,3 вода решта, при цьому композиція для одержання захисного покриття додатково містить дрібнодисперсні мінеральні наповнювачі з ряду, що включає ZrO2, Al2O3, ТiО2 в кількості 10-30 мас. %. Це дозволяє спростити приготування та нанесення композицій, понизити температуру їх обтоплення та забезпечує високі значення адгезії захисного покриття до металу та його хімічну стійкість. Для ремонту емалевого покриття використовували наступні реагенти: тетраетоксисилан (ТУ 609-11-2153-94), натрію нітрат (ГОСТ 828-77), бор 4 на кислота (ГОСТ 18704-78), тетрабутоксититан (ТУ 6-09-2738-89), етанол (ГОСТ 5964-82), бутанол (ГОСТ 6006-78), натрій молібдат дигідрат (ГОСТ 10102406), динатрій гідрофосфат додекагідрат (ГОСТ 4172-76), натрію гідроксид (ГОСТ 2263-79), фосфатна кислота (ГОСТ 6552-80), рідке скло (ГОСТ 13078-81), вода дистильована (ГОСТ 670972), циркону (IV) оксид (ГОСТ 21907-76), титану (IV) оксид (ГОСТ 9808-84), алюмінію (III) оксид (ГОСТ 30558-98). Властивості захисного покриття визначали згідно: ДСТУ 3276-95 (хімічна стійкість), ГОСТ 1475969 (адгезія). Приклад 1 Спосіб ремонту емалевого покриття полягає в наступному. Попередньо очищають пошкоджену ділянку емалевого покриття. Одержують композиції для ґрунтового та захисного покрить. Композицію для ґрунтового шару одержували шляхом змішування натрієвого рідкого скла з водними розчинами необхідних компонентів (табл. 1). Композицію для одержання захисного покриття готували шляхом змішування гідролізованого у кислому середовищі тетраетоксисилану та гідролізованого тетрабутоксититану з водними розчинами необхідних компонентів (табл. 2). Наповнювач, дрібнодисперсний ТіО2, в кількості 10 мас. % вводять в композицію для одержання захисного покриття безпосередньо перед використанням при інтенсивному перемішуванні. Композицію для ґрунтового покриття наносять методом пульверизації на розігріту до 300 °C металеву поверхню, що піддається ремонту, з наступним обтопленням продуктів термоосадження при 780 °C. Композицію для захисного покриття наносять методом пульверизації на нагріте до 600 °C ґрунтове покриття і обтоплюють при 760 °C. Властивості одержаного захисного покриття наведено у таблиці 3. Приклад 2 Ремонт пошкодженого емалевого покриття проводиться аналогічно до прикладу 1, вміст Аl 2О3 20 мас. %. Приклад 3 Ремонт пошкодженого емалевого покриття проводиться аналогічно до прикладу 1, вміст ZrО2 30 мас. %. Таблиця 1 Склад композиції для ґрунтового покриття, мас. % Компонент Натрію гідроксид Динатрій гідрофосфат додекагідрат Рідке скло Натрій молібдат дигідрат Фосфатна кислота Вода 1 21,0 8,0 1,0 1,5 8,0 № прикладу 2 22,5 9,0 2,0 2,2 10,0 решта 3 24,0 10,0 3,0 3,0 12,0 5 62997 6 Таблиця 2 Склад композиції для захисного покриття, мас. % Компонент 1 22,5 7,0 1,0 2,6 10,0 5,2 Гідролізований тетраетоксисилан Натрію нітрат Борна кислота Гідролізований тетрабутоксититан Етанол Бутанол Вода № прикладу 2 23,0 8,0 1,5 3,0 11,0 5,8 решта 3 25,0 9,0 2,0 3,5 12,0 6,3 Таблиця 3 Характеристика одержаного покриття № прикладу Прототип 1 2 3 Адгезія 5-7 балів 2,4 МПа 2,4 МПа 2,4 МПа При відхилені складу композицій від запропонованих меж властивості захисного покриття погіршуються. Властивості розробленого захисного покриття дозволяють використовувати його для ремонту Комп’ютерна верстка М. Ломалова Хімічна стійкість, мг/(см тод) 0,07 0,07 0,4 пошкоджених ділянок емалевого покриття апаратів хімічної, нафтохімічної, харчової і фармацевтичної промисловості. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
