Спосіб ремонту ушкоджень емалевого покриття

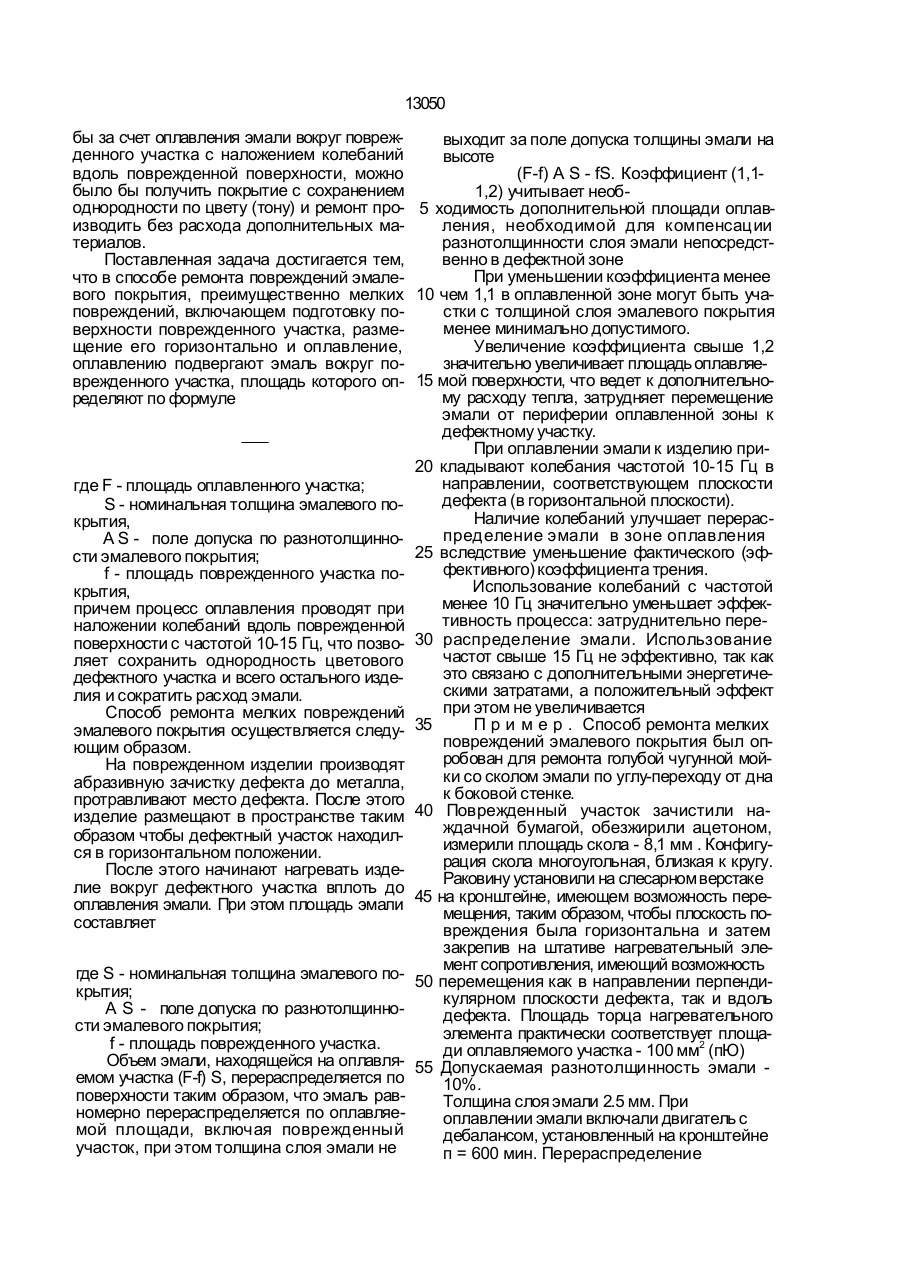

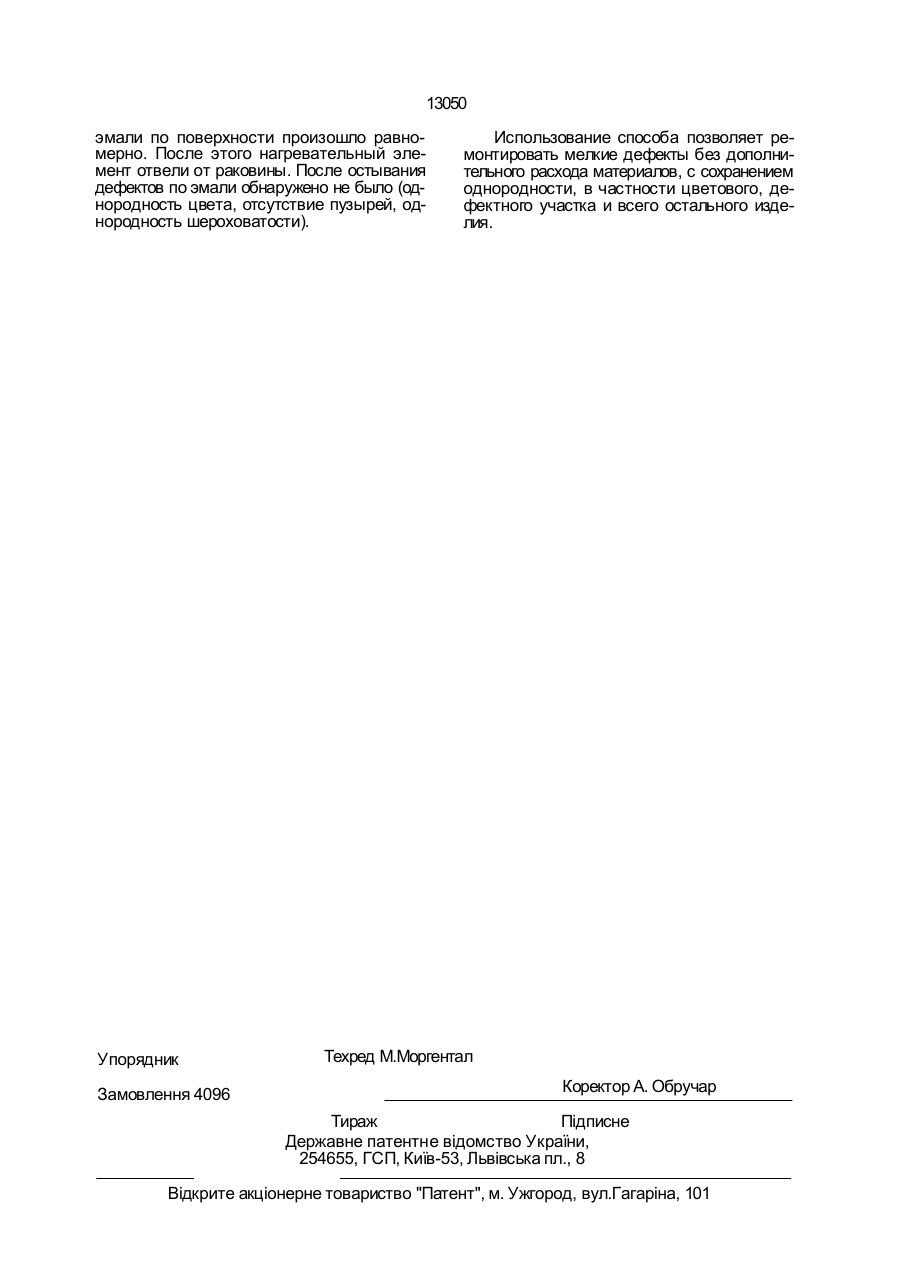

Способ ремонта повреждений эмалево го покрытия, преимущественно мелких по Изобретение касается ремонта эмалевых покрытий и может быть использовано в любых областях промышленности и изделиях, содержащих эмалированные элементы. Известен способ ремонта повреждений эмалевого покрытия, включающий подготовку поврежденного участка, нанесение на него полимеризующейся замазки с последующей термической обработкой [1]. Однако данный способ требует дополнительных материалов для изготовления полимеризующейся замазки, покрытие поврежденного участка неоднородно с покрытием основной части детали Наиболее близким по технической сути и достигаемому эффекту является способ ремонта повреждений эмалевого покрытия, вреждений, включающий подготовку поверхности поврежденного участка, размещение его горизонтально и оправление, о т ли ч а ющийся тем, что оплавлению подвергают эмаль вокруг поврежденного участка, площадь которого определяют по формуле: где F - площадь оплавленного участка; S - номинальная толщина эмалевого покрытия; AS- поле допуска по разнотолщинности эмалевого покрытия, f - площадь поврежденного участка, причем процесс оплавления приводят при наложении колебаний вдоль поврежденной поверхности с частотой 10-15 Гц. включающий подготовку поврежденного участка, размещение дефектного участка горизонтально, нанесение на поврежденный участок шликера заделочной эмали, тепловое воздействие на шликер заделочной эмали [2]. Недостатком данного способа является то, что для заделки повреждений эмали приходится расходовать заделочную эмаль. Кроме того, при заделке повреждений на изделиях, покрытых цветной эмалью, не удается получить однородное по цвету (тону) покрытие с покрытием основной части изделий. В основу изобретения поставлена задача создать такой способ ремонта мелких повреждений эмалевого покрытия, в котором С > ы о ел о О 13050 бы за счет оплавления эмали вокруг поврежвыходит за поле допуска толщины эмали на денного участка с наложением колебаний высоте вдоль поврежденной поверхности, можно (F-f) A S - fS. Коэффициент (1,1было бы получить покрытие с сохранением 1,2) учитывает неободнородности по цвету (тону) и ремонт про- 5 ходимость дополнительной площади оплавизводить без расхода дополнительных маления, необходимой для компенсации териалов. разнотолщинности слоя эмали непосредстПоставленная задача достигается тем, венно в дефектной зоне При уменьшении коэффициента менее что в способе ремонта повреждений эмалевого покрытия, преимущественно мелких 10 чем 1,1 в оплавленной зоне могут быть учаповреждений, включающем подготовку постки с толщиной слоя эмалевого покрытия менее минимально допустимого. верхности поврежденного участка, размещение его горизонтально и оплавление, Увеличение коэффициента свыше 1,2 оплавлению подвергают эмаль вокруг позначительно увеличивает площадь оплавляеврежденного участка, площадь которого оп- 15 мой поверхности, что ведет к дополнительному расходу тепла, затрудняет перемещение ределяют по формуле эмали от периферии оплавленной зоны к дефектному участку. При оплавлении эмали к изделию при20 кладывают колебания частотой 10-15 Гц в направлении, соответствующем плоскости где F - площадь оплавленного участка; дефекта (в горизонтальной плоскости). S - номинальная толщина эмалевого поНаличие колебаний улучшает перераскрытия, пределение эмали в зоне оплавления A S - поле допуска по разнотолщинно25 вследствие уменьшение фактического (эфсти эмалевого покрытия; фективного) коэффициента трения. f - площадь поврежденного участка поИспользование колебаний с частотой крытия, менее 10 Гц значительно уменьшает эффекпричем процесс оплавления проводят при тивность процесса: затруднительно переналожении колебаний вдоль поврежденной 30 распределение эмали. Использование поверхности с частотой 10-15 Гц, что позвочастот свыше 15 Гц не эффективно, так как ляет сохранить однородность цветового это связано с дополнительными энергетичедефектного участка и всего остального издескими затратами, а положительный эффект лия и сократить расход эмали. при этом не увеличивается Способ ремонта мелких повреждений 35 П р и м е р . Способ ремонта мелких эмалевого покрытия осуществляется следуповреждений эмалевого покрытия был опющим образом. робован для ремонта голубой чугунной мойНа поврежденном изделии производят ки со сколом эмали по углу-переходу от дна абразивную зачистку дефекта до металла, к боковой стенке. протравливают место дефекта. После этого 40 Поврежденный участок зачистили наизделие размещают в пространстве таким ждачной бумагой, обезжирили ацетоном, образом чтобы дефектный участок находилизмерили площадь скола - 8,1 мм . Конфигуся в горизонтальном положении. рация скола многоугольная, близкая к кругу. После этого начинают нагревать издеРаковину установили на слесарном верстаке лие вокруг дефектного участка вплоть до 45 на кронштейне, имеющем возможность переоплавления эмали. При этом площадь эмали мещения, таким образом, чтобы плоскость посоставляет вреждения была горизонтальна и затем закрепив на штативе нагревательный элемент сопротивления, имеющий возможность где S - номинальная толщина эмалевого по- 50 перемещения как в направлении перпендикрытия; кулярном плоскости дефекта, так и вдоль A S - поле допуска по разнотолщиннодефекта. Площадь торца нагревательного сти эмалевого покрытия; элемента практически соответствует площаf - площадь поврежденного участка. ди оплавляемого участка - 100 мм2 (пЮ) Объем эмали, находящейся на оплавля- 55 Допускаемая разнотолщинность эмали емом участка (F-f) S, перераспределяется по 10%. поверхности таким образом, что эмаль равТолщина слоя эмали 2.5 мм. При номерно перераспределяется по оплавляеоплавлении эмали включали двигатель с мой площади, включая поврежденный дебалансом, установленный на кронштейне участок, при этом толщина слоя эмали не п = 600 мин. Перераспределение 13050 эмали по поверхности произошло равномерно. После этого нагревательный элемент отвели от раковины. После остывания дефектов по эмали обнаружено не было (однородность цвета, отсутствие пузырей, однородность шероховатости). Упорядник Замовлення 4096 Использование способа позволяет ремонтировать мелкие дефекты без дополнительного расхода материалов, с сохранением однородности, в частности цветового, дефектного участка и всего остального изделия. Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
