Спосіб упереджуючого корегування напруги збудження генератора при роботі на асинхронний двигун

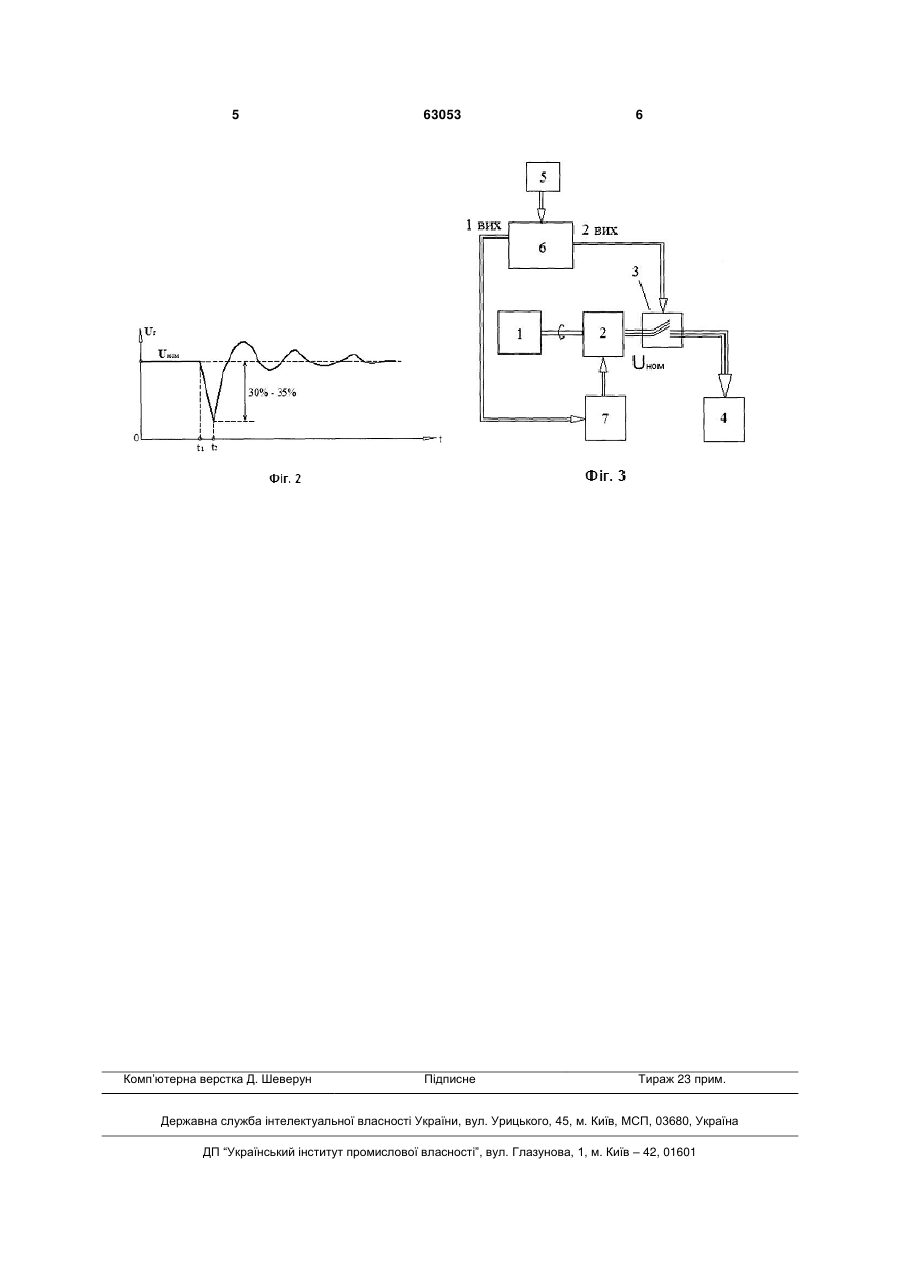

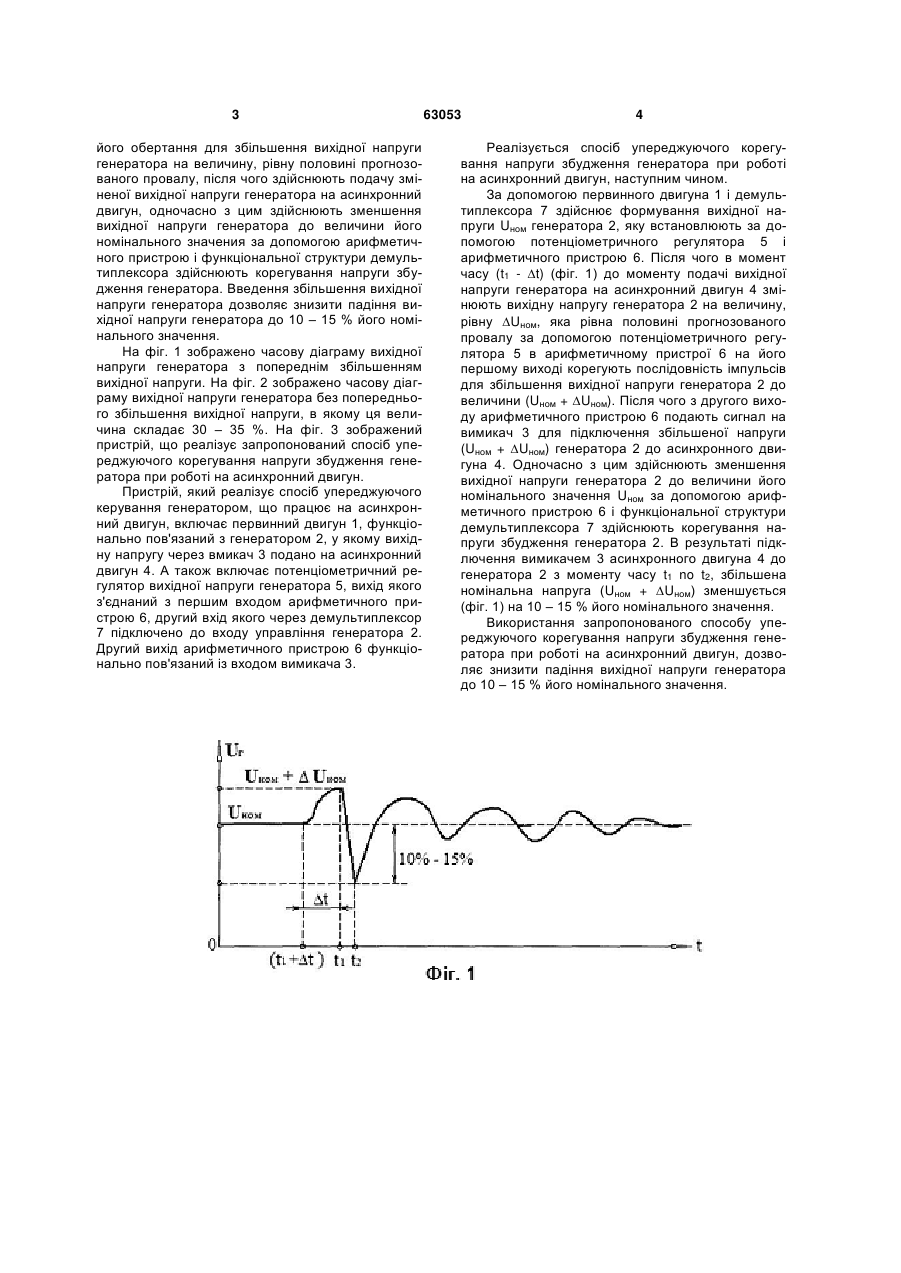

Спосіб упереджуючого корегування напруги збудження генератора при роботі на асинхронний двигун, що включає первинний двигун з можливістю зміни періоду (частоти) обертання й формування вихідної напруги генератора, яку подають на 3 його обертання для збільшення вихідної напруги генератора на величину, рівну половині прогнозованого провалу, після чого здійснюють подачу зміненої вихідної напруги генератора на асинхронний двигун, одночасно з цим здійснюють зменшення вихідної напруги генератора до величини його номінального значения за допомогою арифметичного пристрою і функціональної структури демультиплексора здійснюють корегування напруги збудження генератора. Введення збільшення вихідної напруги генератора дозволяє знизити падіння вихідної напруги генератора до 10 – 15 % його номінального значення. На фіг. 1 зображено часову діаграму вихідної напруги генератора з попереднім збільшенням вихідної напруги. На фіг. 2 зображено часову діаграму вихідної напруги генератора без попереднього збільшення вихідної напруги, в якому ця величина складає 30 – 35 %. На фіг. 3 зображений пристрій, що реалізує запропонований спосіб упереджуючого корегування напруги збудження генератора при роботі на асинхронний двигун. Пристрій, який реалізує спосіб упереджуючого керування генератором, що працює на асинхронний двигун, включає первинний двигун 1, функціонально пов'язаний з генератором 2, у якому вихідну напругу через вмикач 3 подано на асинхронний двигун 4. А також включає потенціометричний регулятор вихідної напруги генератора 5, вихід якого з'єднаний з першим входом арифметичного пристрою 6, другий вхід якого через демультиплексор 7 підключено до входу управління генератора 2. Другий вихід арифметичного пристрою 6 функціонально пов'язаний із входом вимикача 3. 63053 4 Реалізується спосіб упереджуючого корегування напруги збудження генератора при роботі на асинхронний двигун, наступним чином. За допомогою первинного двигуна 1 і демультиплексора 7 здійснює формування вихідної напруги Uном генератора 2, яку встановлюють за допомогою потенціометричного регулятора 5 і арифметичного пристрою 6. Після чого в момент часу (t1 - t) (фіг. 1) до моменту подачі вихідної напруги генератора на асинхронний двигун 4 змінюють вихідну напругу генератора 2 на величину, рівну Uном, яка рівна половині прогнозованого провалу за допомогою потенціометричного регулятора 5 в арифметичному пристрої 6 на його першому виході корегують послідовність імпульсів для збільшення вихідної напруги генератора 2 до величини (Uном + Uном). Після чого з другого виходу арифметичного пристрою 6 подають сигнал на вимикач 3 для підключення збільшеної напруги (Uном + Uном) генератора 2 до асинхронного двигуна 4. Одночасно з цим здійснюють зменшення вихідної напруги генератора 2 до величини його номінального значення Uном за допомогою арифметичного пристрою 6 і функціональної структури демультиплексора 7 здійснюють корегування напруги збудження генератора 2. В результаті підключення вимикачем 3 асинхронного двигуна 4 до генератора 2 з моменту часу t1 no t2, збільшена номінальна напруга (Uном + Uном) зменшується (фіг. 1) на 10 – 15 % його номінального значення. Використання запропонованого способу упереджуючого корегування напруги збудження генератора при роботі на асинхронний двигун, дозволяє знизити падіння вихідної напруги генератора до 10 – 15 % його номінального значення. 5 Комп’ютерна верстка Д. Шеверун 63053 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
