Шпаклівка

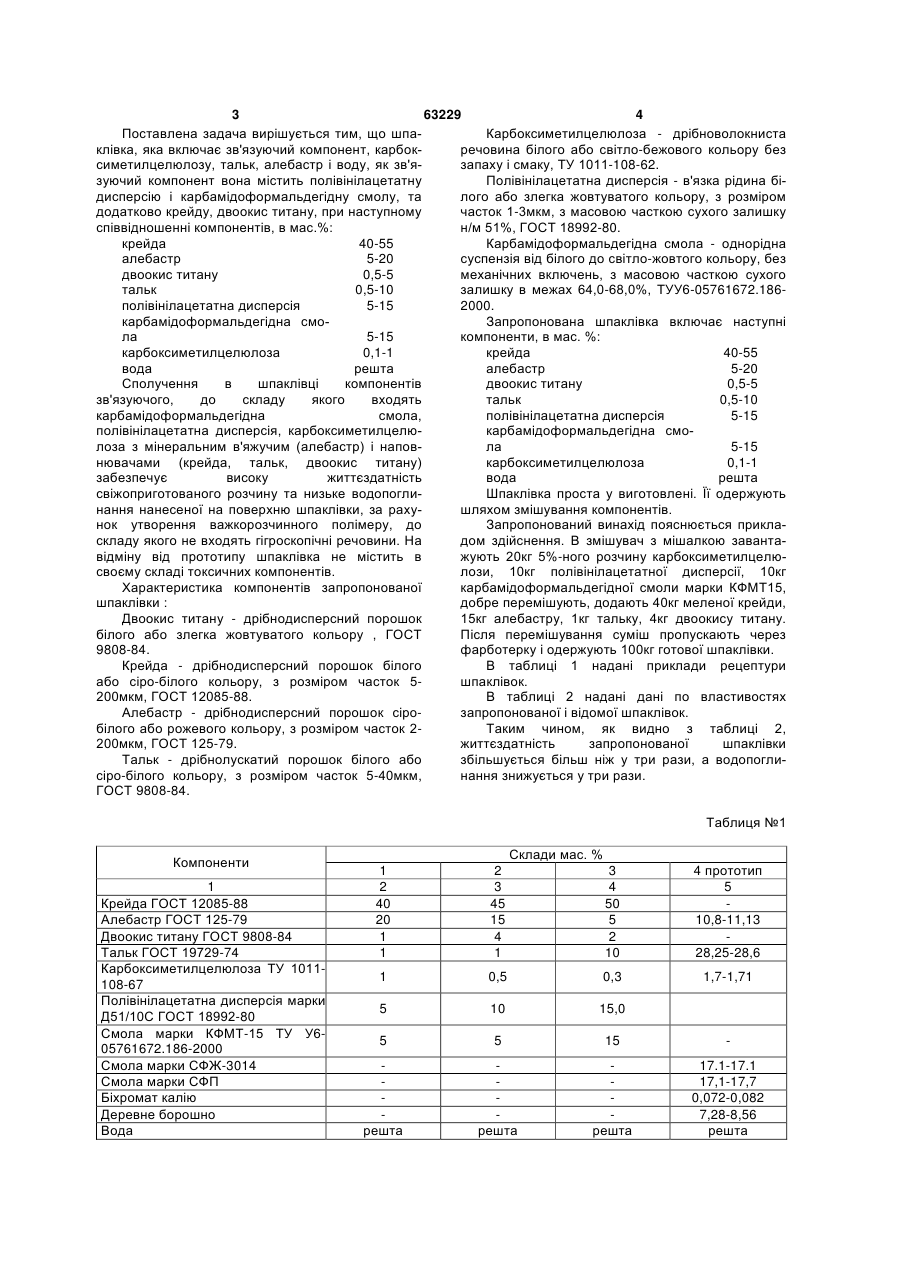

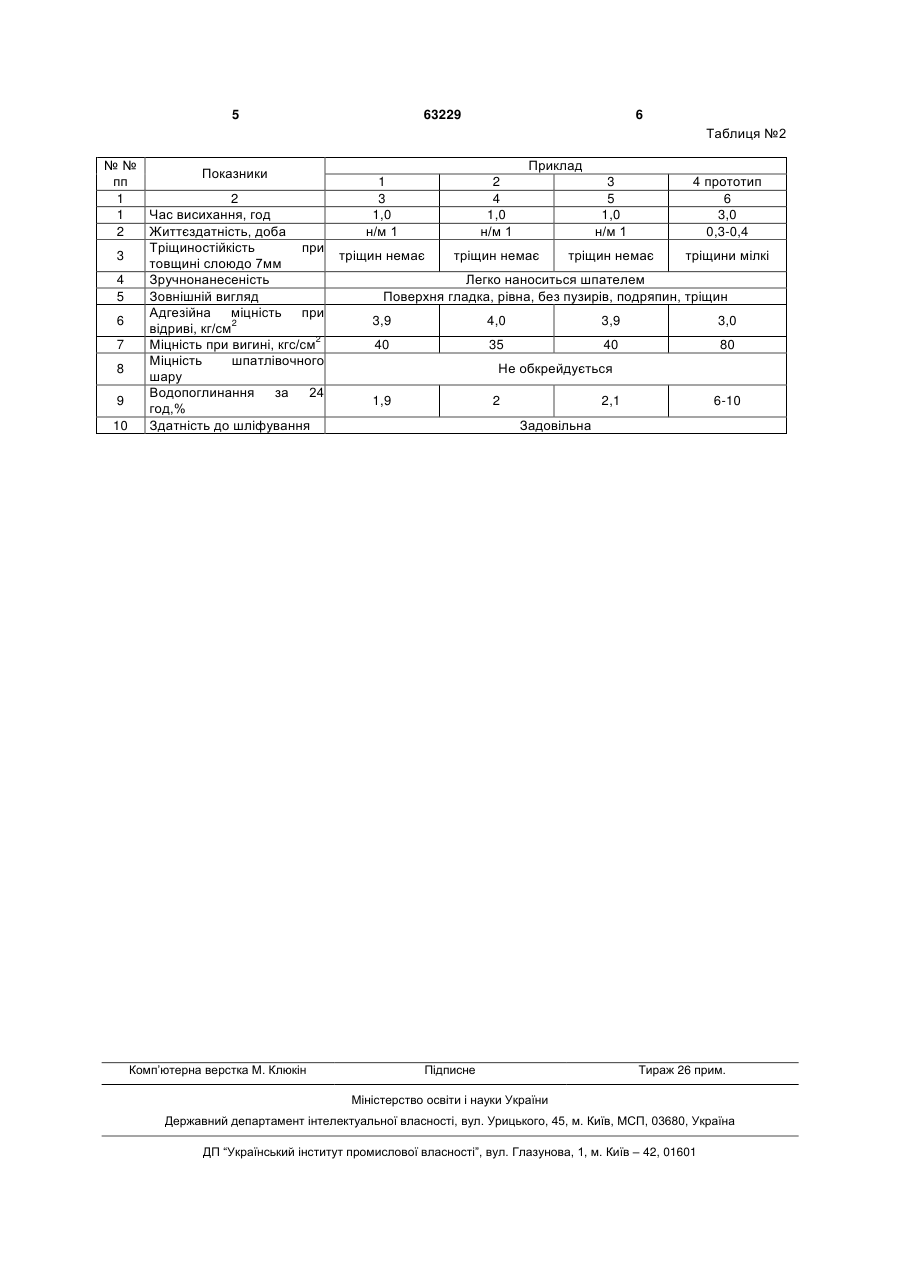

Шпаклівка, яка включає зв'язуючий компонент, карбоксиметилцелюлозу, тальк, алебастр і воду, яка відрізняється тим, що як зв'язуючий компонент вона містить полівінілацетатну дисперсію і карбамідоформальдегідну смолу та додатково крейду і двоокис титану, при наступному співвідношенні компонентів, мас. %: крейда 40 - 55 алебастр 5 - 20 двоокис титану 0,5- 5 тальк 0,5- 10 полівінілацетатна дисперсія 5 - 15 карбамідоформальдегідна смола 5 - 15 карбоксиметилцелюлоза 0,1- 1 вода решта. Запропонований винахід відноситься до виробництва будівельних матеріалів і може бути використаний для приготування будівельної шпаклівки, призначеної для обробки внутрішніх поверхонь приміщень. Відома шпаклівка, яка містить гідросилікат кальцію, полівінілацетатну емульсію, мінеральний наповнювач і воду. [1]. Недоліком даної шпаклівки є її низька життєздатність, а також низька тріщиностійкість. Найбільш близькою за технічною сутністю і досягнутим результатом є шпаклівка, яка включає зв'язуючий компонент, карбоксиметилцелюлозу, тальк, алебастр і воду. [2]. Як зв'язуюче шпаклівка містить клеючу фенолформальдегідну смолу та просочувальну фенолформальдегідну смолу, і, додатково біхромат калію і деревне борошно. Шпатлівку готують наступним чином : В ємність з мішалкою завантажують зв'язуюче і 10%-ний розчин карбоксиметилцелюлози. Далі вводять 12% - ний водний розчин о біхромату калію, який розчиняють у воді при 50-60 С. Далі при перемішуванні додають тальк, алебастр, деревне борошно. Готову шпатлівку перемішують на протязі 2-3 хвилин. Наявність у відомій шпаклівці великої кількості смоли вимагає введення прискорювача затвердіння - біхромату калію. У свою чергу біхромат калію обмежує життєздатність свіжоприготованого розчину шпаклівки. І ще, великий вміст смоли (до третини) сприяє тривалому часу висихання. Сполучення водорозчинної смоли та гігроскопічного деревного борошна приводить до високого водопоглинання нанесеної на поверхню шпаклівки. Крім того, шпаклівка містить у своєму складі токсичні фенолвмісні компоненти у вигляді синтетичних смол, що обмежує її використання через дифузію фенолу в оточуючий простір із висохлого розчину. В основу винаходу поставлене завдання створення шпаклівки, у якій шляхом якісного і кількісного складу шпаклівки забезпечується можливість збільшення життєздатності свіжоприготованого розчину та зниження водопоглинання нанесеної на поверхню шпаклівки. (19) UA (11) 63229 (13) C2 (21) 2003032026 (22) 07.03.2003 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Волохов Іван Васильович, Роменский Олександр Володимирович, Твердохліб Сергій Петрович, Косовський Геннадій Миколайович, Штехман Володимир Олексійович, Матрьонін Віктор Федорович, Головатов Юрій Миколайович, Попов Микола Семенович, Чорноглазов Олександр Михайлович, Луганська Валентина Іванівна, Прапро Алла Володимирівна (73) Закрите акціонерне товариство "Сєвєродонецьке об'єднання Азот" (56) SU, 1222657, A, 07.04.1986 SU, 1521750, A1, 15.11.1989 SU, 514877, 25.05.1976 SU, 1825808, A1, 07.07.1993 RU, 2179566, C2, 20.02.2002 3 63229 4 Поставлена задача вирішується тим, що шпаКарбоксиметилцелюлоза - дрібноволокниста клівка, яка включає зв'язуючий компонент, карбокречовина білого або світло-бежового кольору без симетилцелюлозу, тальк, алебастр і воду, як зв'язапаху і смаку, ТУ 1011-108-62. зуючий компонент вона містить полівінілацетатну Полівінілацетатна дисперсія - в'язка рідина бідисперсію і карбамідоформальдегідну смолу, та лого або злегка жовтуватого кольору, з розміром додатково крейду, двоокис титану, при наступному часток 1-3мкм, з масовою часткою сухого залишку співвідношенні компонентів, в мас.%: н/м 51%, ГОСТ 18992-80. крейда 40-55 Карбамідоформальдегідна смола - однорідна алебастр 5-20 суспензія від білого до світло-жовтого кольору, без двоокис титану 0,5-5 механічних включень, з масовою часткою сухого тальк 0,5-10 залишку в межах 64,0-68,0%, ТУУ6-05761672.186полівінілацетатна дисперсія 5-15 2000. карбамідоформальдегідна смоЗапропонована шпаклівка включає наступні ла 5-15 компоненти, в мас. %: карбоксиметилцелюлоза 0,1-1 крейда 40-55 вода решта алебастр 5-20 Сполучення в шпаклівці компонентів двоокис титану 0,5-5 зв'язуючого, до складу якого входять тальк 0,5-10 карбамідоформальдегідна смола, полівінілацетатна дисперсія 5-15 полівінілацетатна дисперсія, карбоксиметилцелюкарбамідоформальдегідна смолоза з мінеральним в'яжучим (алебастр) і наповла 5-15 нювачами (крейда, тальк, двоокис титану) карбоксиметилцелюлоза 0,1-1 забезпечує високу життєздатність вода решта свіжоприготованого розчину та низьке водопоглиШпаклівка проста у виготовлені. Її одержують нання нанесеної на поверхню шпаклівки, за рахушляхом змішування компонентів. нок утворення важкорозчинного полімеру, до Запропонований винахід пояснюється прикласкладу якого не входять гігроскопічні речовини. На дом здійснення. В змішувач з мішалкою завантавідміну від прототипу шпаклівка не містить в жують 20кг 5%-ного розчину карбоксиметилцелюсвоєму складі токсичних компонентів. лози, 10кг полівінілацетатної дисперсії, 10кг Характеристика компонентів запропонованої карбамідоформальдегідної смоли марки КФМТ15, шпаклівки : добре перемішують, додають 40кг меленої крейди, Двоокис титану - дрібнодисперсний порошок 15кг алебастру, 1кг тальку, 4кг двоокису титану. білого або злегка жовтуватого кольору , ГОСТ Після перемішування суміш пропускають через 9808-84. фарботерку і одержують 100кг готової шпаклівки. Крейда - дрібнодисперсний порошок білого В таблиці 1 надані приклади рецептури або сіро-білого кольору, з розміром часток 5шпаклівок. 200мкм, ГОСТ 12085-88. В таблиці 2 надані дані по властивостях Алебастр - дрібнодисперсний порошок сірозапропонованої і відомої шпаклівок. білого або рожевого кольору, з розміром часток 2Таким чином, як видно з таблиці 2, 200мкм, ГОСТ 125-79. життєздатність запропонованої шпаклівки Тальк - дрібнолускатий порошок білого або збільшується більш ніж у три рази, а водопоглисіро-білого кольору, з розміром часток 5-40мкм, нання знижується у три рази. ГОСТ 9808-84. Таблиця №1 Компоненти 1 Крейда ГОСТ 12085-88 Алебастр ГОСТ 125-79 Двоокис титану ГОСТ 9808-84 Тальк ГОСТ 19729-74 Карбоксиметилцелюлоза ТУ 1011108-67 Полівінілацетатна дисперсія марки Д51/10С ГОСТ 18992-80 Смола марки КФМТ-15 ТУ У605761672.186-2000 Смола марки СФЖ-3014 Смола марки СФП Біхромат калію Деревне борошно Вода Склади мас. % 1 2 40 20 1 1 2 3 45 15 4 1 3 4 50 5 2 10 4 прототип 5 10,8-11,13 28,25-28,6 1 0,5 0,3 1,7-1,71 5 10 15,0 5 5 15 решта решта решта 17.1-17.1 17,1-17,7 0,072-0,082 7,28-8,56 решта 5 63229 6 Таблиця №2 №№ Показники пп 1 2 1 Час висихання, год 2 Життєздатність, доба Тріщиностійкість при 3 товщині слоюдо 7мм 4 Зручнонанесеність 5 Зовнішній вигляд Адгезійна міцність при 6 відриві, кг/см2 7 Міцність при вигині, кгс/см2 Міцність шпатлівочного 8 шару Водопоглинання за 24 9 год,% 10 Здатність до шліфування Комп’ютерна верстка М. Клюкін Приклад 1 3 1,0 н/м 1 2 4 1,0 н/м 1 3 5 1,0 н/м 1 4 прототип 6 3,0 0,3-0,4 тріщин немає тріщин немає тріщин немає тріщини мілкі Легко наноситься шпателем Поверхня гладка, рівна, без пузирів, подряпин, тріщин 3,9 4,0 3,9 3,0 40 35 40 80 Не обкрейдується 1,9 2 2,1 6-10 Задовільна Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
