Пристрій для алмазного вигладжування поверхні з’єднання отвору та циліндра

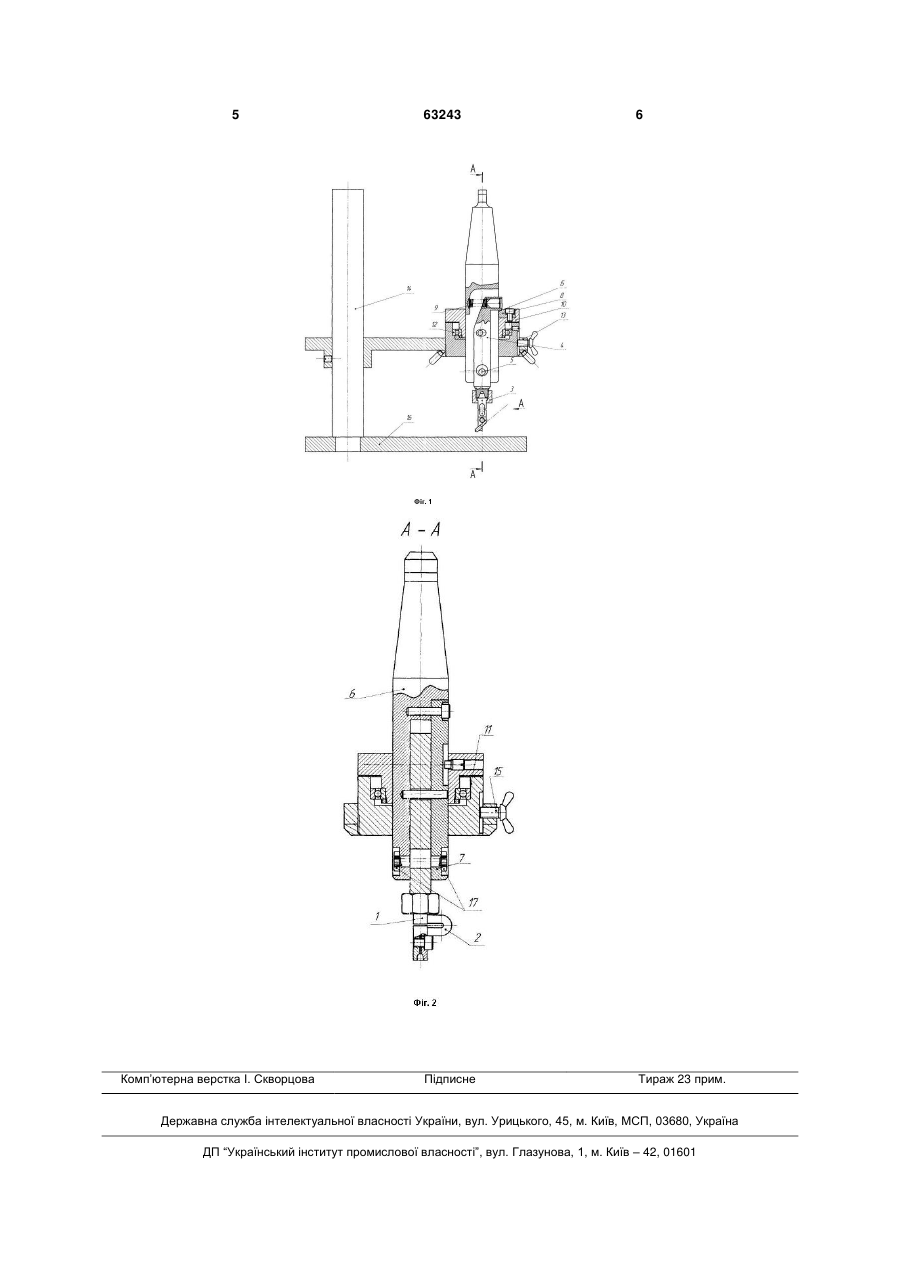

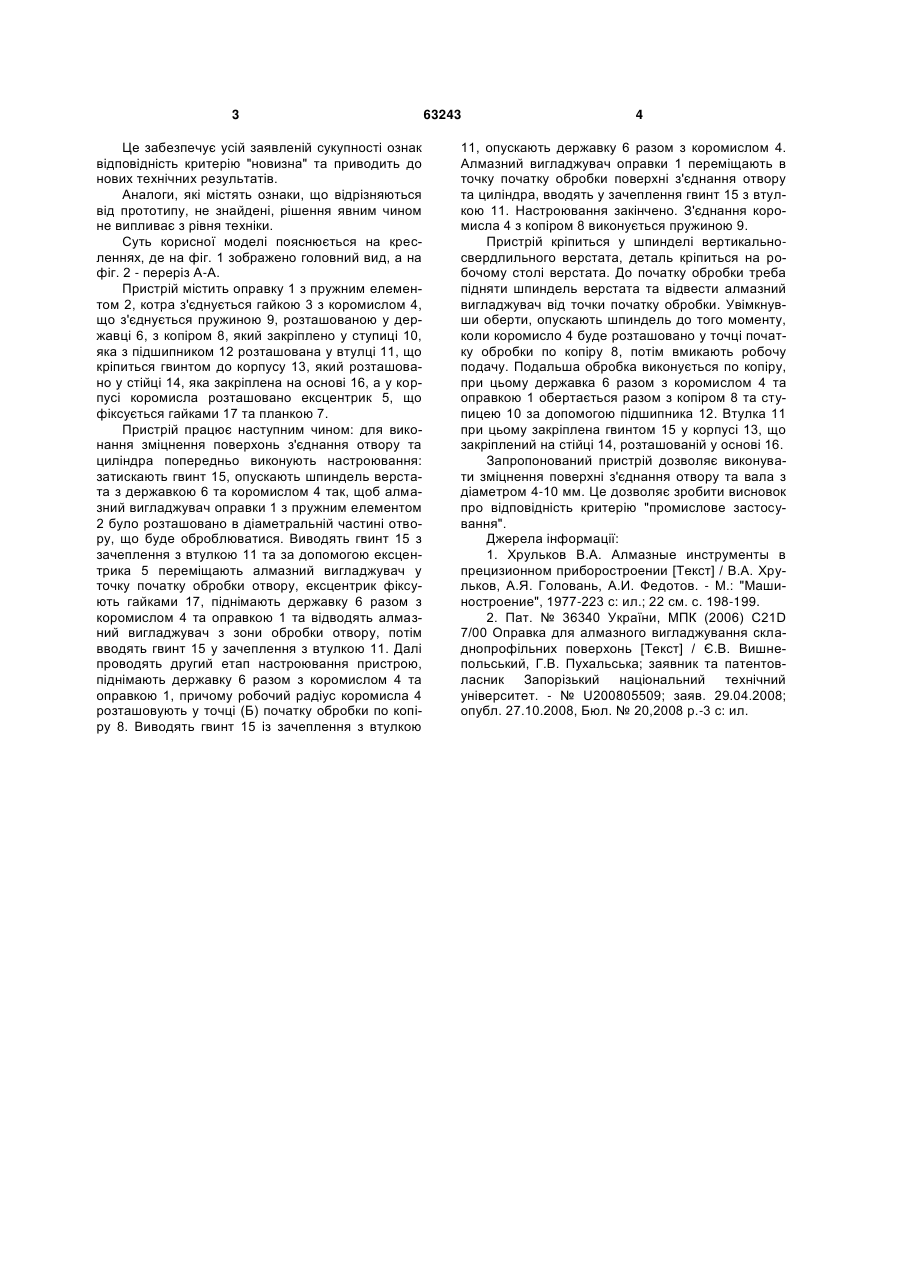

Пристрій для алмазного вигладжування поверхні з'єднання отвору та циліндра, що містить оправку з закріпленим в ній пружним елементом, який відрізняється тим, що оправка з'єднується гайкою з коромислом, яке з'єднується пружиною, розташованою у державці, з копіром, який закріплений у ступиці, яка з підшипником розташована у втулці, що кріпиться гвинтом до корпусу, який розташовано у стійці, яка закріплена на основі, а у корпусі коромисла розташований ексцентрик, що фіксується гайками та планкою. (19) (21) u201014367 (22) 01.12.2010 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) БОГУСЛАЄВ ВЯЧЕСЛАВ ОЛЕКСАНДРОВИЧ, ВИШНЕПОЛЬСЬКИЙ ЄВГЕН ВАЛЕРІЙОВИЧ, ПУХАЛЬСЬКА ГУЛЬНАРА ВІКТОРІВНА, ГЛІКСОН ІГОР ЛЕОНІДОВИЧ (73) ЗАПОРІЗЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 Це забезпечує усій заявленій сукупності ознак відповідність критерію "новизна" та приводить до нових технічних результатів. Аналоги, які містять ознаки, що відрізняються від прототипу, не знайдені, рішення явним чином не випливає з рівня техніки. Суть корисної моделі пояснюється на кресленнях, де на фіг. 1 зображено головний вид, а на фіг. 2 - переріз А-А. Пристрій містить оправку 1 з пружним елементом 2, котра з'єднується гайкою 3 з коромислом 4, що з'єднується пружиною 9, розташованою у державці 6, з копіром 8, який закріплено у ступиці 10, яка з підшипником 12 розташована у втулці 11, що кріпиться гвинтом до корпусу 13, який розташовано у стійці 14, яка закріплена на основі 16, а у корпусі коромисла розташовано ексцентрик 5, що фіксується гайками 17 та планкою 7. Пристрій працює наступним чином: для виконання зміцнення поверхонь з'єднання отвору та циліндра попередньо виконують настроювання: затискають гвинт 15, опускають шпиндель верстата з державкою 6 та коромислом 4 так, щоб алмазний вигладжувач оправки 1 з пружним елементом 2 було розташовано в діаметральній частині отвору, що буде оброблюватися. Виводять гвинт 15 з зачеплення з втулкою 11 та за допомогою ексцентрика 5 переміщають алмазний вигладжувач у точку початку обробки отвору, ексцентрик фіксують гайками 17, піднімають державку 6 разом з коромислом 4 та оправкою 1 та відводять алмазний вигладжувач з зони обробки отвору, потім вводять гвинт 15 у зачеплення з втулкою 11. Далі проводять другий етап настроювання пристрою, піднімають державку 6 разом з коромислом 4 та оправкою 1, причому робочий радіус коромисла 4 розташовують у точці (Б) початку обробки по копіру 8. Виводять гвинт 15 із зачеплення з втулкою 63243 4 11, опускають державку 6 разом з коромислом 4. Алмазний вигладжувач оправки 1 переміщають в точку початку обробки поверхні з'єднання отвору та циліндра, вводять у зачеплення гвинт 15 з втулкою 11. Настроювання закінчено. З'єднання коромисла 4 з копіром 8 виконується пружиною 9. Пристрій кріпиться у шпинделі вертикальносвердлильного верстата, деталь кріпиться на робочому столі верстата. До початку обробки треба підняти шпиндель верстата та відвести алмазний вигладжувач від точки початку обробки. Увімкнувши оберти, опускають шпиндель до того моменту, коли коромисло 4 буде розташовано у точці початку обробки по копіру 8, потім вмикають робочу подачу. Подальша обробка виконується по копіру, при цьому державка 6 разом з коромислом 4 та оправкою 1 обертається разом з копіром 8 та ступицею 10 за допомогою підшипника 12. Втулка 11 при цьому закріплена гвинтом 15 у корпусі 13, що закріплений на стійці 14, розташованій у основі 16. Запропонований пристрій дозволяє виконувати зміцнення поверхні з'єднання отвору та вала з діаметром 4-10 мм. Це дозволяє зробити висновок про відповідність критерію "промислове застосування". Джерела інформації: 1. Хрульков В.А. Алмазные инструменты в прецизионном приборостроении [Текст] / В.А. Хрульков, А.Я. Головань, А.И. Федотов. - М.: "Машиностроение", 1977-223 с: ил.; 22 см. с. 198-199. 2. Пат. № 36340 України, МПК (2006) C21D 7/00 Оправка для алмазного вигладжування складнопрофільних поверхонь [Текст] / Є.В. Вишнепольський, Г.В. Пухальська; заявник та патентовласник Запорізький національний технічний університет. - № U200805509; заяв. 29.04.2008; опубл. 27.10.2008, Бюл. № 20,2008 р.-3 с: ил. 5 Комп’ютерна верстка І. Скворцова 63243 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
