Клапан запобіжний

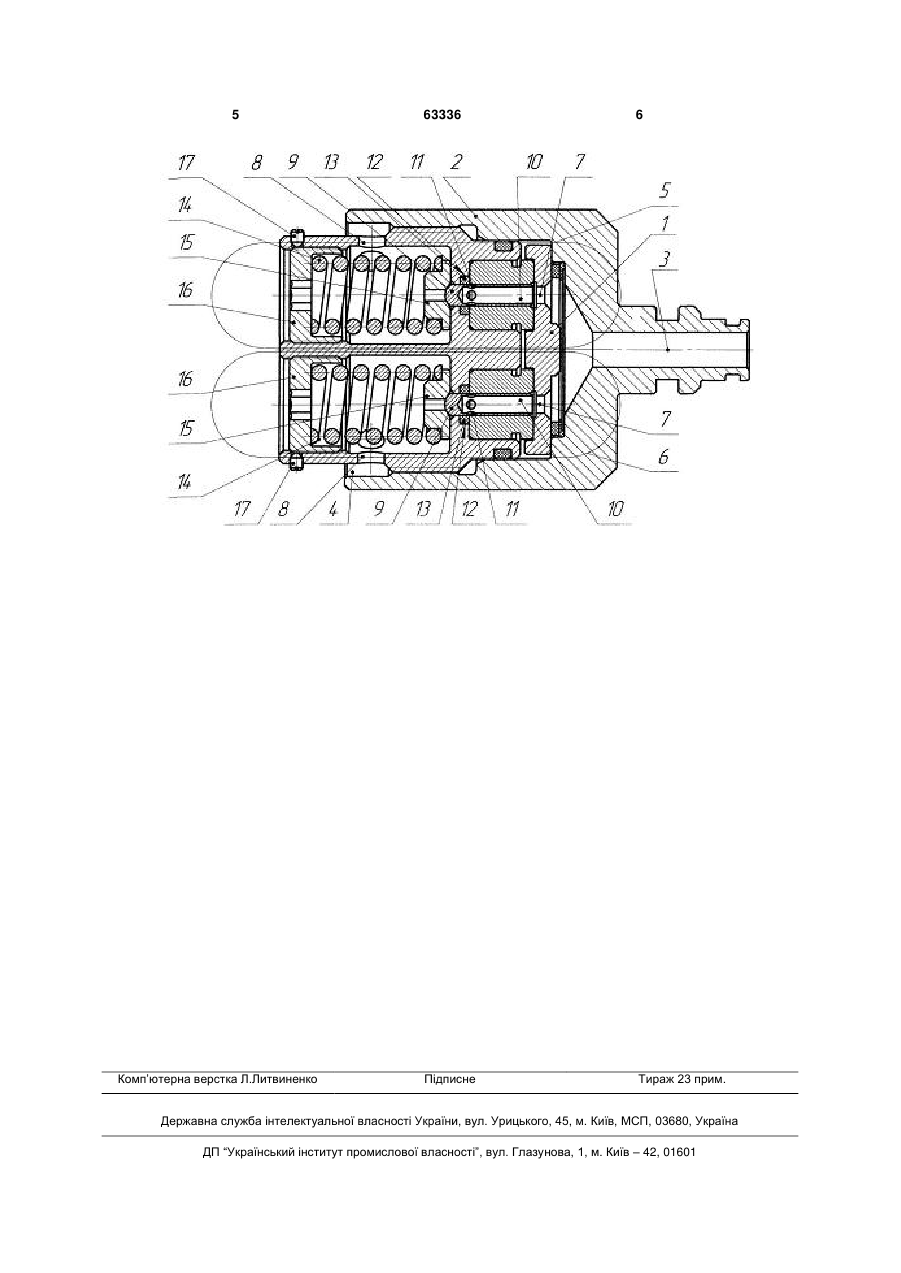

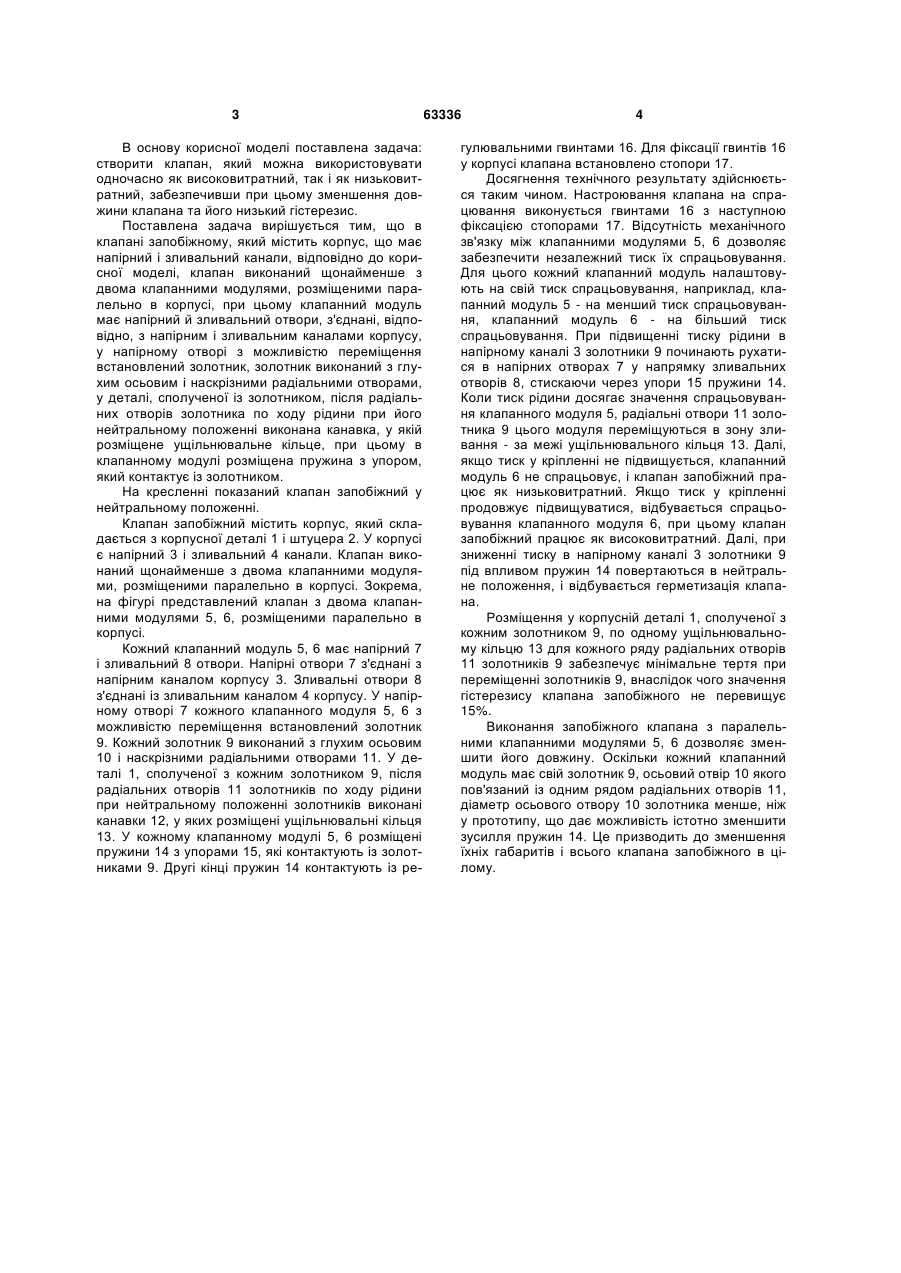

Клапан запобіжний, який містить корпус, що має напірний і зливальний канали, який відрізняється тим, що клапан виконаний щонайменше із 3 В основу корисної моделі поставлена задача: створити клапан, який можна використовувати одночасно як високовитратний, так і як низьковитратний, забезпечивши при цьому зменшення довжини клапана та його низький гістерезис. Поставлена задача вирішується тим, що в клапані запобіжному, який містить корпус, що має напірний і зливальний канали, відповідно до корисної моделі, клапан виконаний щонайменше з двома клапанними модулями, розміщеними паралельно в корпусі, при цьому клапанний модуль має напірний й зливальний отвори, з'єднані, відповідно, з напірним і зливальним каналами корпусу, у напірному отворі з можливістю переміщення встановлений золотник, золотник виконаний з глухим осьовим і наскрізними радіальними отворами, у деталі, сполученої із золотником, після радіальних отворів золотника по ходу рідини при його нейтральному положенні виконана канавка, у якій розміщене ущільнювальне кільце, при цьому в клапанному модулі розміщена пружина з упором, який контактує із золотником. На кресленні показаний клапан запобіжний у нейтральному положенні. Клапан запобіжний містить корпус, який складається з корпусної деталі 1 і штуцера 2. У корпусі є напірний 3 і зливальний 4 канали. Клапан виконаний щонайменше з двома клапанними модулями, розміщеними паралельно в корпусі. Зокрема, на фігурі представлений клапан з двома клапанними модулями 5, 6, розміщеними паралельно в корпусі. Кожний клапанний модуль 5, 6 має напірний 7 і зливальний 8 отвори. Напірні отвори 7 з'єднані з напірним каналом корпусу 3. Зливальні отвори 8 з'єднані із зливальним каналом 4 корпусу. У напірному отворі 7 кожного клапанного модуля 5, 6 з можливістю переміщення встановлений золотник 9. Кожний золотник 9 виконаний з глухим осьовим 10 і наскрізними радіальними отворами 11. У деталі 1, сполученої з кожним золотником 9, після радіальних отворів 11 золотників по ходу рідини при нейтральному положенні золотників виконані канавки 12, у яких розміщені ущільнювальні кільця 13. У кожному клапанному модулі 5, 6 розміщені пружини 14 з упорами 15, які контактують із золотниками 9. Другі кінці пружин 14 контактують із ре 63336 4 гулювальними гвинтами 16. Для фіксації гвинтів 16 у корпусі клапана встановлено стопори 17. Досягнення технічного результату здійснюється таким чином. Настроювання клапана на спрацювання виконується гвинтами 16 з наступною фіксацією стопорами 17. Відсутність механічного зв'язку між клапанними модулями 5, 6 дозволяє забезпечити незалежний тиск їх спрацьовування. Для цього кожний клапанний модуль налаштовують на свій тиск спрацьовування, наприклад, клапанний модуль 5 - на менший тиск спрацьовування, клапанний модуль 6 - на більший тиск спрацьовування. При підвищенні тиску рідини в напірному каналі 3 золотники 9 починають рухатися в напірних отворах 7 у напрямку зливальних отворів 8, стискаючи через упори 15 пружини 14. Коли тиск рідини досягає значення спрацьовування клапанного модуля 5, радіальні отвори 11 золотника 9 цього модуля переміщуються в зону зливання - за межі ущільнювального кільця 13. Далі, якщо тиск у кріпленні не підвищується, клапанний модуль 6 не спрацьовує, і клапан запобіжний працює як низьковитратний. Якщо тиск у кріпленні продовжує підвищуватися, відбувається спрацьовування клапанного модуля 6, при цьому клапан запобіжний працює як високовитратний. Далі, при зниженні тиску в напірному каналі 3 золотники 9 під впливом пружин 14 повертаються в нейтральне положення, і відбувається герметизація клапана. Розміщення у корпусній деталі 1, сполученої з кожним золотником 9, по одному ущільнювальному кільцю 13 для кожного ряду радіальних отворів 11 золотників 9 забезпечує мінімальне тертя при переміщенні золотників 9, внаслідок чого значення гістерезису клапана запобіжного не перевищує 15%. Виконання запобіжного клапана з паралельними клапанними модулями 5, 6 дозволяє зменшити його довжину. Оскільки кожний клапанний модуль має свій золотник 9, осьовий отвір 10 якого пов'язаний із одним рядом радіальних отворів 11, діаметр осьового отвору 10 золотника менше, ніж у прототипу, що дає можливість істотно зменшити зусилля пружин 14. Це призводить до зменшення їхніх габаритів і всього клапана запобіжного в цілому. 5 Комп’ютерна верстка Л.Литвиненко 63336 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
