Корисна модель відноситься до гірничої промисловості.

Відомий пристрій для наведення противикидного обладнання на гирло фонтануючої свердловини, що містить верхній і нижній секторні захоплення з пальцями і ребрами, з'єднаними між собою за допомогою осі, котра проходить через радіальні канали ребер і привід для переміщення противикидного обладнання у вертикальне положення, пристрій споряджено гідроциліндрами із штоками й упорами, установленими на них для взаємодії з фланцем противикидного обладнання і фланцем гирла свердловини, причому гідроциліндри розміщені діаметрально протилежно на фланцях противикидного обладнання, при цьому вісь секторних захоплень у місцях її сполучення з ребрами нижнього секторного захоплення має форму циліндра зі скошеною зовнішньою поверхнею для утворення на ній виступу, діаметрально протилежного циліндричній поверхні, а радіальні канали в ребрах нижнього секторного захоплення виконані з пазами для розміщення в них виступів осі при співпаданні осі противикидного обладнання з віссю свердловини, причому вісь секторних захоплень жорстко установлена в каналах ребер верхнього секторного захоплення, і з можливістю повороту - у каналах ребер нижнього секторного захоплення [а.с. №1548404 Е21 В33/03] - прототип.

При застосуванні відомого пристрою для наведення противикидного обладнання на гирло фонтануючої свердловини, обладнання, що наводиться, закріплюється консольне, що може привести до руйнування гирла за наявності факторів, що ослаблюють його міцність, наприклад, корозія, нагрівання, ослаблені нарізні сполучення, вібрація і т.д. Використання опори для приводу для переміщення противикидного обладнання у вертикальне положення зменшує навантаження на гирло і підвищує надійність наведення.

В основу корисної моделі поставлено завдання удосконалення пристрою для наведення противикидного обладнання на гирло фонтануючої свердловини в якому за рахунок використання опори приводу переміщення противикидного обладнання у вертикальне положення забезпечується зниження навантаження на гирло свердловини при наведенні противикидного обладнання, що дозволяє забезпечити надійність операції наведення.

Поставлене завдання вирішується за рахунок того, що у пристрої для наведення противикидного обладнання на гирло фонтануючої свердловини, що містить верхній і нижній секторні захоплення з пальцями і ребрами, з'єднаними між собою за допомогою осі, котра проходить через радіальні канали ребер і привід для переміщення противикидного обладнання у вертикальне положення, пристрій оснащено гідроциліндрами із штоками й упорами, установленими на них для взаємодії з фланцем противикидного обладнання і фланцем гирла свердловини, причому гідроциліндри розміщені діаметрально протилежно на фланцях противикидного обладнання, при цьому вісь секторних захоплень у місцях її з'єднання з ребрами нижнього секторного захоплення має форму циліндра зі скошеною зовнішньою поверхнею для утворення на ній виступу, діаметрально протилежного циліндричній поверхні, а радіальні канали в ребрах нижнього секторного захоплення виконані з пазами для розміщення в них виступів осі при співпаданні осі противикидного обладнання з віссю свердловини, причому вісь секторних захоплень жорстко установлена в каналах ребер верхнього секторного захоплення, і з можливістю повороту - у каналах ребер нижнього секторного захоплення, новим є те, що привід переміщення противикидного обладнання у вертикальне положення виконаний у вигляді телескопічного гідроциліндра, що оснащений опорою, опора виконана у вигляді рами, рама оснащена пальцем, яким шарнірно з'єднана з гирлом свердловини і установлена з можливістю обертання відносно осі пальця, опора оснащена приводом поступального руху плити і повороту стійки, телескопічний гідроциліндр шарнірно з'єднаний із стійкою.

На Фіг.1 зображене положення пристрою перед наведенням противикидного обладнання.

На Фіг.2 показаний місцевий вид А.

На Фіг.3 показане положення в якому вісь противикидного обладнання співпадає з віссю свердловини.

На Фіг.4 - розріз Б-Б.

На Фіг.5 - місцевий вид В.

На Фіг.6 - місцевий вид Г.

На Фіг.7 - розріз Д-Д, на якому показані гідроциліндри зі штоками й упорами призначені для силової взаємодії з фланцем противикидного обладнання і фланцем гирла свердловини.

На Фіг.8 зображена опора пристрою.

На Фіг.9 - розріз Ж-Ж

Пристрій для наведення противикидного обладнання 1 на гирло 2 фонтануючої свердловини містить верхній 3 і нижній 4 секторні захоплення, що мають пальці 5 і ребра 6, і зв'язані віссю 7, що проходить через радіальні канали 8 у ребрах 6, і забезпечує шарнірне з'єднання, противикидного обладнання з гирлом. Вісь 7 жорстко закріплена в каналах 8 ребер 6 верхнього секторного захоплення 3 і має можливість повороту в каналах 8 ребер 6 нижнього секторного захоплення 4.

Пристрій споряджений приводом 9 для переміщення противикидного обладнання у вертикальне положення, і гідроциліндрами 10 зі штоками і упорами 11, що установлені на штоках для силової взаємодії з фланцем 12 противикидного обладнання і фланцем 13 гирла свердловини. Вісь 7 має форму циліндра зі скошеною поверхнею для утворення виступу 14, діаметрально протилежного циліндричній поверхні, виступ 14 розміщається в пазах 15 при співпаданні осі противикидного обладнання 1 з віссю свердловини.

Верхній 3 і нижній 4 секторні захоплення установлені відповідно на фланці 12 і фланці 13 за допомогою пальців 5.

Пристрій споряджений опорою 16, що виконана у виді рами 17, шарнірно з'єднаної за допомогою пальця 18 з гирлом свердловини з можливістю повороту навколо осі пальця 18. Рама 17 споряджена плитою 19, що має можливість поступального переміщення. Плита 19 має пази 23, у яких установлені притискні гвинти 24. На плиті 19 установлена, з можливістю обертання відносно осі 22 стійка 20. Привід 9 для переміщення противикидного обладнання у вертикальне положення виконаний у виді телескопічного гідроциліндра, шток якого шарнірно з'єднаний із противикидним обладнанням 1, а корпус шарнірно закріплений на стійці 20.

Опора 16 споряджена приводом 21, що складається з ланки 25, осей 26 і 27, тяги 28 і фіксатора 29. Вісь 26 розташована в пазу 30. Ланка 25 шарнірно з'єднана зі стійкою 20 і тягою 28. Тяга 28 установлена в направляючому отворі 31 рами 17 і споряджена рядом отворів 32 виконаних з деяким кроком L. Фіксатор 29 установлюється в отворах 33, виконаних у рамі 17 паралельно отворам 32 тяги 28, але з кроком L+10мм.

Пристрій працює наступним чином:

Противикидне обладнання 1 з верхнім 3 і нижнім 4 секторними захопленнями й опора 16 доставляються до гирла 2 фонтануючої свердловини за допомогою вантажопідйомного механізму. Противикидне обладнання 1 установлюється на верхньому фланці гирла 2 фонтануючої свердловини за допомогою пальців 5 нижнього 4 секторного захоплення, а опора 16 шарнірно кріпиться до нижнього фланця гирла 2 за допомогою пальця 18. Опора 16 приймає деяке просторове положення, наприклад, під кутом відносно горизонтальної площини через нерівності поверхні ґрунту і завдяки можливості повороту рами 17 відносно осі пальця 18. Для ефективної роботи пристрою необхідно, щоб переміщення осі противикидного обладнання 1 і осі приводу 9 виконувалися в одній площині. Для цього проводиться регулювання просторового положення шарнірного з'єднання приводу 9 зі стійкою 20 відносно рами 17 опори 16 за допомогою приводу 21. Поступально переміщаючи плиту 19, пересуваючи її в пазах 23 і одночасно переміщаючи тягу 28 у направляючому отворі 31 рами 17 і шарнірно з'єднану з тягою 28, віссю 27 ланку 25, домагаємося поворотом навколо осі 22 такого положення стійки 20 при якому осі приводу 9 противикидного обладнання 1 і гирла 2 знаходяться в одній площині. При повороті стійки 20 навколо осі 22, вісь 26 переміщається в пазу 30 плити 19. Потім фіксуємо положення плити 19 за допомогою притискних гвинтів 24 і кутове положення стійки 20 за допомогою фіксатора 29, що установлюється в один із трьох отворів 32 і 33 осі яких співпадають завдяки розходженню в кроках отворів на 10мм. Дискретність установки кутового положення компенсується зазорами між вушками стійки 20 і місцем для шарнірного з'єднання приводу 9.

Привід 9 піднімає противикидне обладнання 1 у вертикальне положення. Коли вісь останнього збігається з віссю фонтануючої свердловини, вісь 7 своїм виступом 14 опускається в пази 15 каналів 8 ребер 6 нижнього секторного захоплення 4 і, таким чином, фіксується в каналах 8. В результаті цього противикидне обладнання 1 становиться жорстко зафіксованим у положенні, при якому його вісь співпадає з віссю свердловини. За допомогою гідроциліндрів 10 з упорами 11 фланці 12 і 13 стягуються, за paxyнок чого досягається їхня попередня герметизація. Кінцева герметизація стикованих фланців 12 і 13 здійснюється затягуванням шпильок, що установлюються.

Текст

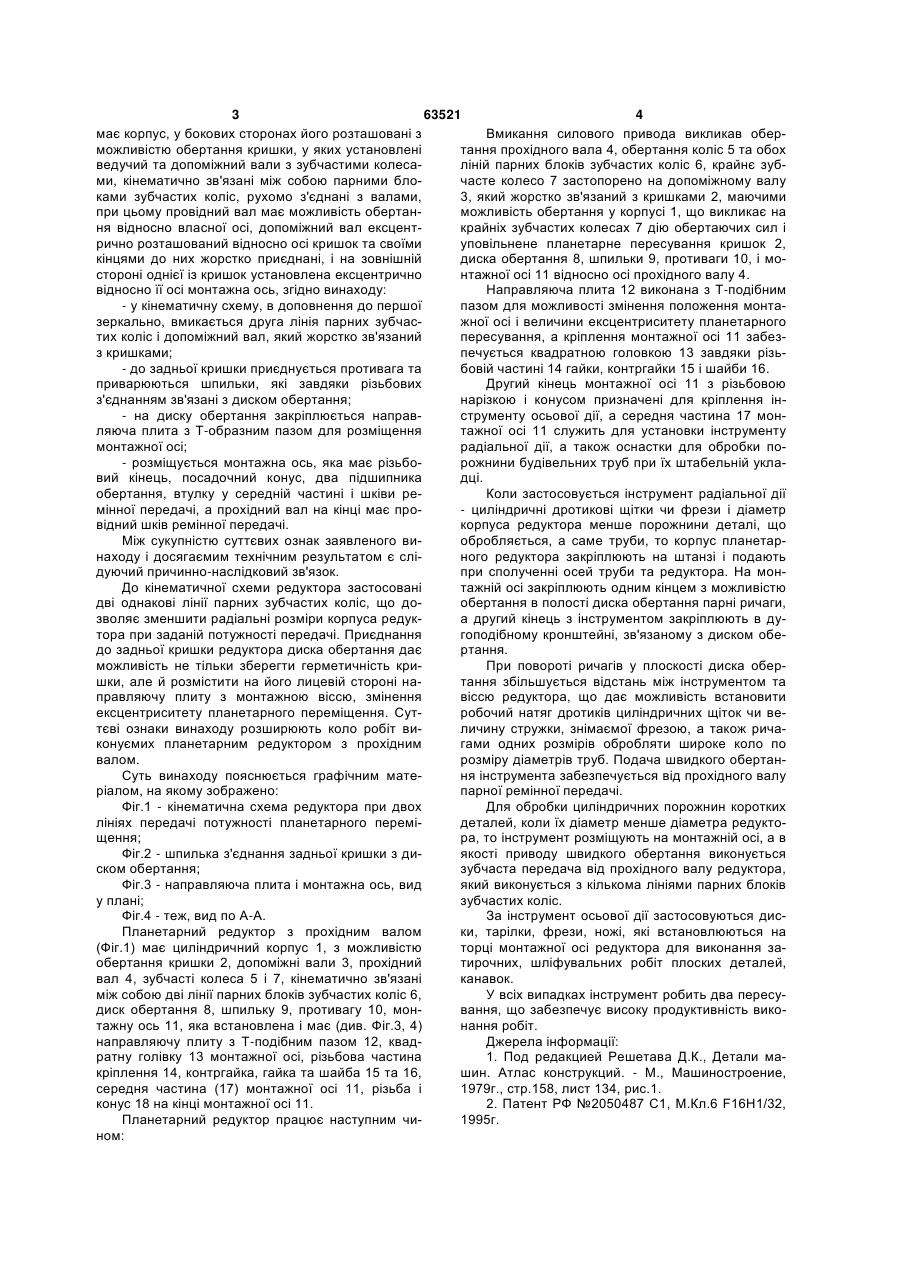

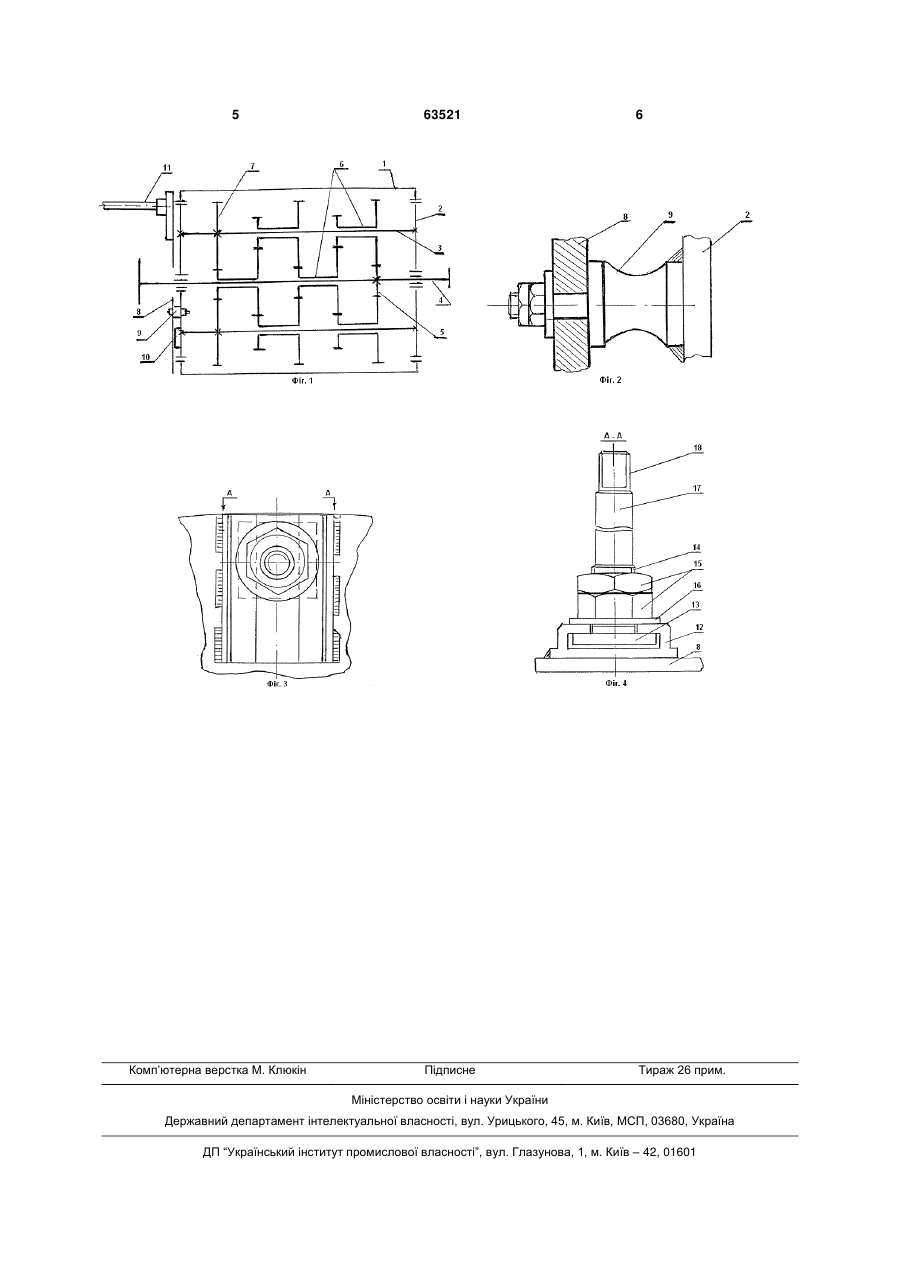

1. Планетарний редуктор з прохідним валом, який має одну лінію, до складу якої входить корпус, у бокових сторонах його розташовані з можливістю обертання кришки, в яких установлені ведучий та допоміжний вали з зубчастими колесами, кінематично зв'язані між собою блоками зубчастих коліс, рухомо з'єднані з валами, при цьому прохідний вал має можливість обертання відносно власної осі, допоміжний вал ексцентрично розташований відносно осі кришок та своїми кінцями до C2 1 3 63521 4 має корпус, у бокових сторонах його розташовані з Вмикання силового привода викликав оберможливістю обертання кришки, у яких установлені тання прохідного вала 4, обертання коліс 5 та обох ведучий та допоміжний вали з зубчастими колесаліній парних блоків зубчастих коліс 6, крайнє зубми, кінематично зв'язані між собою парними блочасте колесо 7 застопорено на допоміжному валу ками зубчастих коліс, рухомо з'єднані з валами, 3, який жорстко зв'язаний з кришками 2, маючими при цьому провідний вал має можливість обертанможливість обертання у корпусі 1, що викликає на ня відносно власної осі, допоміжний вал ексценткрайніх зубчастих колесах 7 дію обертаючих сил і рично розташований відносно осі кришок та своїми уповільнене планетарне пересування кришок 2, кінцями до них жорстко приєднані, і на зовнішній диска обертання 8, шпильки 9, противаги 10, і мостороні однієї із кришок установлена ексцентрично нтажної осі 11 відносно осі прохідного валу 4. відносно її осі монтажна ось, згідно винаходу: Направляюча плита 12 виконана з Т-подібним - у кінематичну схему, в доповнення до першої пазом для можливості змінення положення монтазеркально, вмикається друга лінія парних зубчасжної осі і величини ексцентриситету планетарного тих коліс і допоміжний вал, який жорстко зв'язаний пересування, а кріплення монтажної осі 11 забезз кришками; печується квадратною головкою 13 завдяки різь- до задньої кришки приєднується противага та бовій частині 14 гайки, контргайки 15 і шайби 16. приварюються шпильки, які завдяки різьбових Другий кінець монтажної осі 11 з різьбовою з'єднанням зв'язані з диском обертання; нарізкою і конусом призначені для кріплення ін- на диску обертання закріплюється направструменту осьової дії, а середня частина 17 монляюча плита з Т-образним пазом для розміщення тажної осі 11 служить для установки інструменту монтажної осі; радіальної дії, а також оснастки для обробки по- розміщується монтажна ось, яка має різьборожнини будівельних труб при їх штабельній уклавий кінець, посадочний конус, два підшипника дці. обертання, втулку у середній частині і шківи реКоли застосовується інструмент радіальної дії мінної передачі, а прохідний вал на кінці має про- циліндричні дротикові щітки чи фрези і діаметр відний шків ремінної передачі. корпуса редуктора менше порожнини деталі, що Між сукупністю суттєвих ознак заявленого виобробляється, а саме труби, то корпус планетарнаходу і досягаємим технічним результатом є сліного редуктора закріплюють на штанзі і подають дуючий причинно-наслідковий зв'язок. при сполученні осей труби та редуктора. На монДо кінематичної схеми редуктора застосовані тажній осі закріплюють одним кінцем з можливістю дві однакові лінії парних зубчастих коліс, що дообертання в полості диска обертання парні ричаги, зволяє зменшити радіальні розміри корпуса редука другий кінець з інструментом закріплюють в дутора при заданій потужності передачі. Приєднання гоподібному кронштейні, зв'язаному з диском обедо задньої кришки редуктора диска обертання дає ртання. можливість не тільки зберегти герметичність криПри повороті ричагів у плоскості диска обершки, але й розмістити на його лицевій стороні натання збільшується відстань між інструментом та правляючу плиту з монтажною віссю, змінення віссю редуктора, що дає можливість встановити ексцентриситету планетарного переміщення. Сутробочий натяг дротиків циліндричних щіток чи ветєві ознаки винаходу розширюють коло робіт виличину стружки, знімаємої фрезою, а також ричаконуємих планетарним редуктором з прохідним гами одних розмірів обробляти широке коло по валом. розміру діаметрів труб. Подача швидкого обертанСуть винаходу пояснюється графічним матеня інструмента забезпечується від прохідного валу ріалом, на якому зображено: парної ремінної передачі. Фіг.1 - кінематична схема редуктора при двох Для обробки циліндричних порожнин коротких лініях передачі потужності планетарного перемідеталей, коли їх діаметр менше діаметра редуктощення; ра, то інструмент розміщують на монтажній осі, а в Фіг.2 - шпилька з'єднання задньої кришки з диякості приводу швидкого обертання виконується ском обертання; зубчаста передача від прохідного валу редуктора, Фіг.3 - направляюча плита і монтажна ось, вид який виконується з кількома лініями парних блоків у плані; зубчастих коліс. Фіг.4 - теж, вид по А-А. За інструмент осьової дії застосовуються дисПланетарний редуктор з прохідним валом ки, тарілки, фрези, ножі, які встановлюються на (Фіг.1) має циліндричний корпус 1, з можливістю торці монтажної осі редуктора для виконання заобертання кришки 2, допоміжні вали 3, прохідний тирочних, шліфувальних робіт плоских деталей, вал 4, зубчасті колеса 5 і 7, кінематично зв'язані канавок. між собою дві лінії парних блоків зубчастих коліс 6, У всіх випадках інструмент робить два пересудиск обертання 8, шпильку 9, противагу 10, монвання, що забезпечує високу продуктивність викотажну ось 11, яка встановлена і має (див. Фіг.3, 4) нання робіт. направляючу плиту з Т-подібним пазом 12, квадДжерела інформації: ратну голівку 13 монтажної осі, різьбова частина 1. Под редакцией Решетава Д.К., Детали макріплення 14, контргайка, гайка та шайба 15 та 16, шин. Атлас конструкций. - М., Машиностроение, середня частина (17) монтажної осі 11, різьба і 1979г., стр.158, лист 134, рис.1. конус 18 на кінці монтажної осі 11. 2. Патент РФ №2050487 С1, М.Кл.6 F16H1/32, Планетарний редуктор працює наступним чи1995г. ном: 5 Комп’ютерна верстка М. Клюкін 63521 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Planetary reducer with through shaft

Автори англійською

Shebanov Volodymyr Oleksandrovych

Назва патенту російською

Планетарный редуктор с проходным валом

Автори російською

Шебанов Владимир Александрович

МПК / Мітки

МПК: F16H 1/32

Мітки: планетарний, редуктор, валом, прохідним
